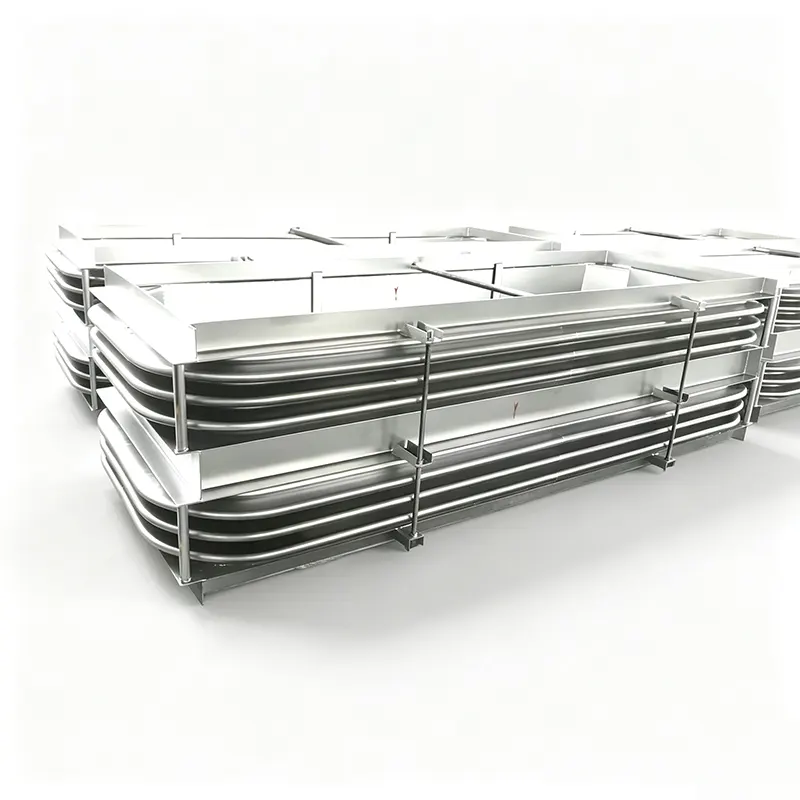

Fém harmonika tágulási csukló

A Yangzhou Tianshun 2012 óta gyárt fémmembrán dilatációs hézagokat. 14 éves tapasztalattal és 35 000 m²-es gyárunkkal, ahol több mint 100 képzett személyzet dolgozik, több mint 45 országba szállítunk szabványos és teljesen egyedi kiviteleket. Kompenzációs hézagjaink az EJMA szabványok szerint készültek, és az anyag nyomon követhetősége, a 100%-os roncsolásmentes tesztelés és minden egység hidrosztatikus szilárdsági vizsgálata támogatja.

Miért fontos a megbízhatóság a tervezésben, nem csak a prospektusban?

A kifáradási élettartam kiszámítva, nem feltételezve

A ciklus élettartamát az EJMA-irányelvek határozzák meg a tényleges működési tartományra vonatkozóan – a tengelyirányú, oldalirányú és szögirányú mozgásokat egyidejűleg lefedve. A szabványos terveket 1000, 3000 vagy 5000 teljes ciklusra ellenőrzik, így biztosítva, hogy az illesztés a hőciklusok során előre jelzett módon működjön, nem csak papíron.

Az anyag sértetlensége papírmunkával alátámasztva

A harmonikaanyag minden hőjéhez – SS304, SS316L, SS321, Inconel 625 vagy Hastelloy – teljes malom tanúsítványok és nyomon követhetőségi feljegyzések tartoznak. Korrozív szolgáltatásokhoz, mint például az FCCU katalizátorsorok vagy a vegyi anyagok átvitele, olyan magas nikkeltartalmú ötvözeteket ajánlunk és raktározunk be, amelyek ellenállnak a kloridfeszültség-korróziós repedéseknek.

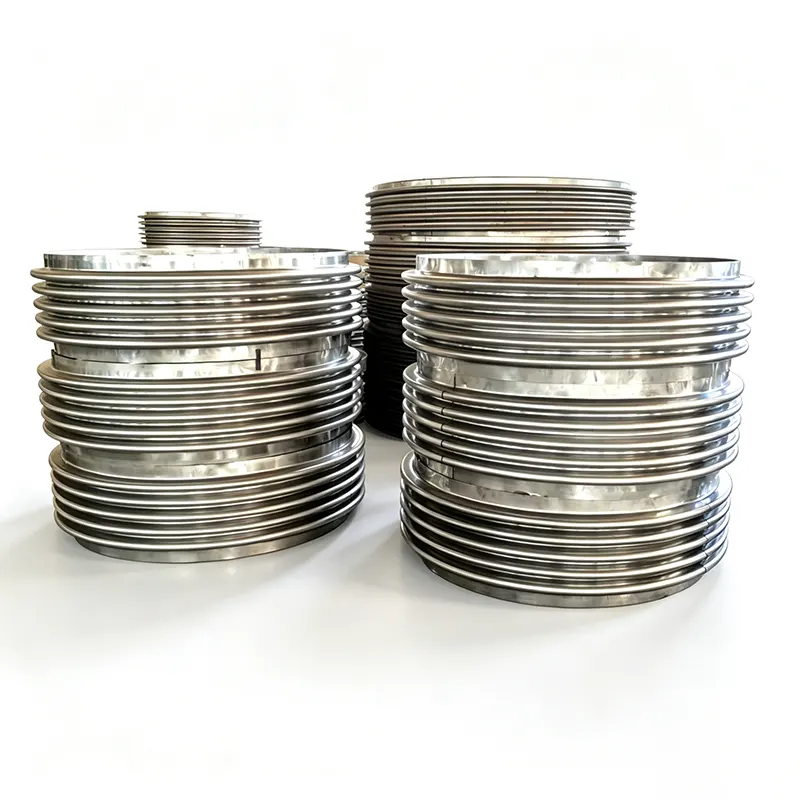

Többrétegű felépítés beépített visszajelzővel

Ahol a nyomás vagy a biztonság megkívánja, többrétegű légrugót használunk, nem pedig egyrétegűt. A réteges szerkezet növeli a szilárdságot, megőrzi a rugalmasságot, és biztonsági redundanciát vezet be: ha a belső réteg valaha is perforál, a külső réteg átmenetileg megtartja a nyomást, amíg a szivárgást a visszajelző nyíláson keresztül észleli – kiszámítható karbantartás a nem tervezett leállás helyett.

100%-os NDT-n átmenő hegesztések

A csőmembrán hosszanti és kerületi varratok, valamint a rögzítő varratok 100%-os radiográfiás (RT) vagy penetráns (PT) vizsgálaton esnek át. Házon belüli hegesztőink minősített eljárásokat követnek, és szállítás előtt minden egységet hidrosztatikailag tesztelnek 1,5-szeres tervezett nyomáson. Nincs mintavétel – minden csatlakozás saját vizsgálati jelentéssel hagyja el a gyárat.

Stabilitás vergődés és rezonancia ellen

A megfelelően kiszámított négyzetes négyzetes nyomásfeszültség és a bevált peregedésgátló tulajdonságok megakadályozzák az oszlopok kifordulását és a síkban történő kihajlást. Belsőleg az áramlási béléscsövek csökkentik a turbulenciát, az eróziót és az áramlás okozta vibrációt; a külső burkolatok vagy a rögzítőrudak a harmonikaelem és a vezetőmozgás védelmére szolgálnak – nem csak standard tartozékként adják hozzá, hanem az adott szolgáltatáshoz méretezve.

Műszaki terjedelem

A csőterheléshez illeszkedő típusok, nem csak a katalóguskódok

Axiális harmonika tágulási kötések – az egyenes irányú hőtáguláshoz, ahol a horgonyok és a vezetők kezelik a nyomóerőt.

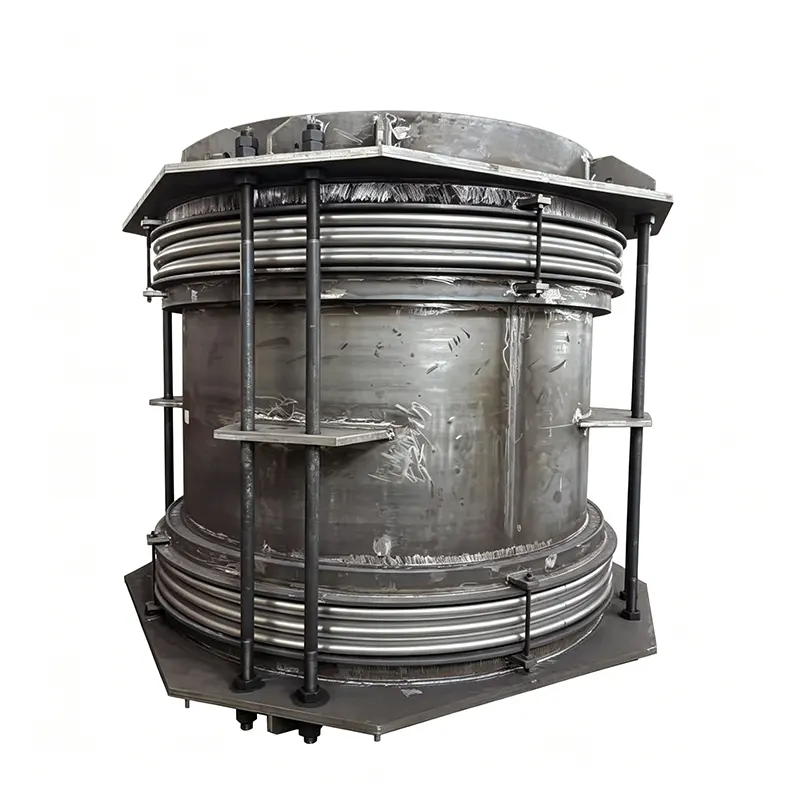

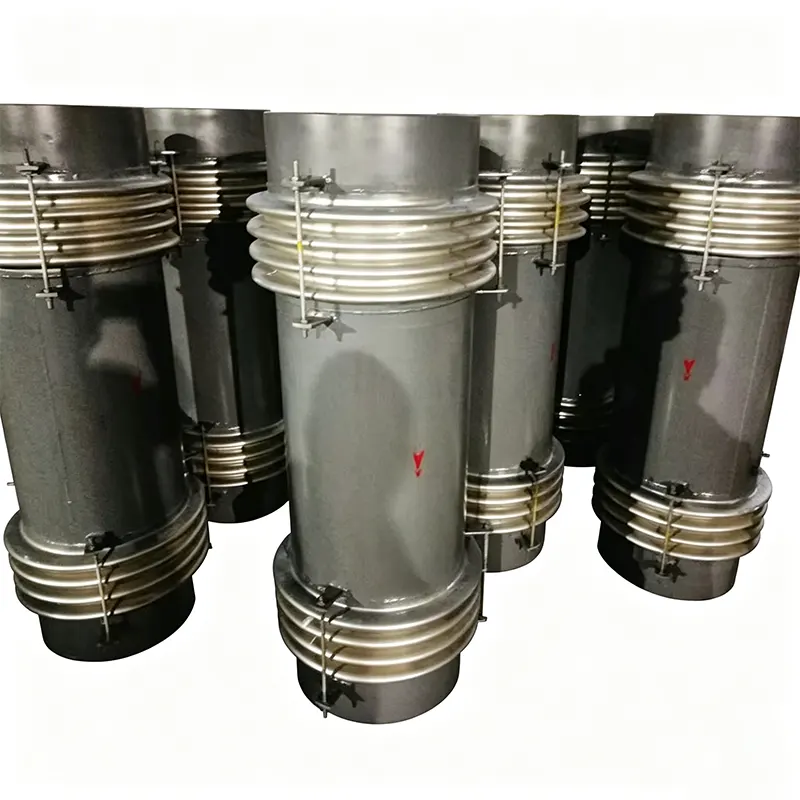

Univerzális tágulási hézagok (kötve) – nagy oldalirányú és szögletes mozgásokat nyelnek el a nyomóerőt felvevő kötőrudakkal; széles körben használják szivattyúterekben Délkelet-Ázsiában a szivattyúházak védelmére.

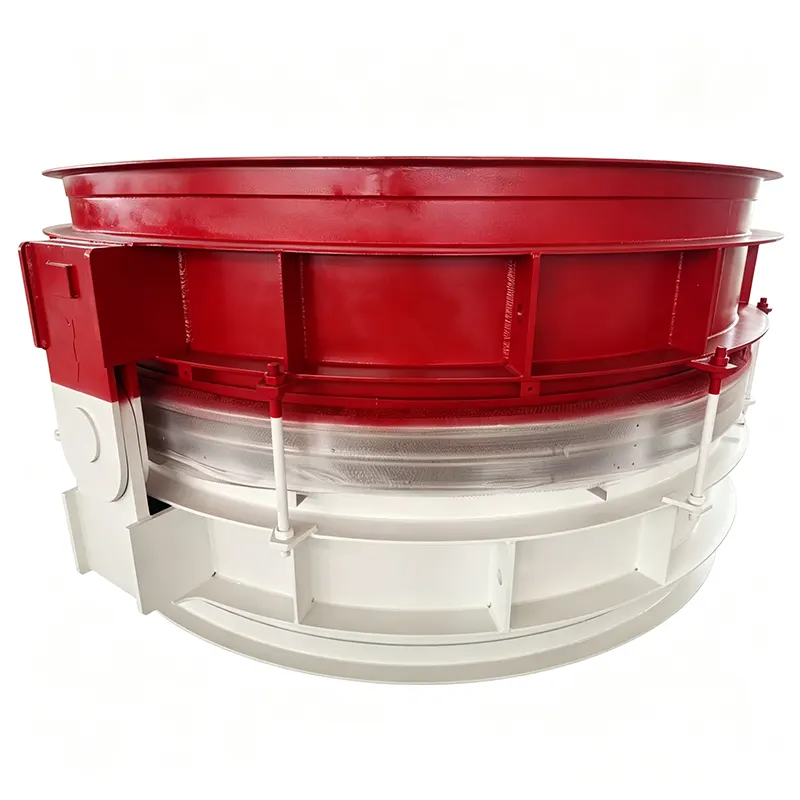

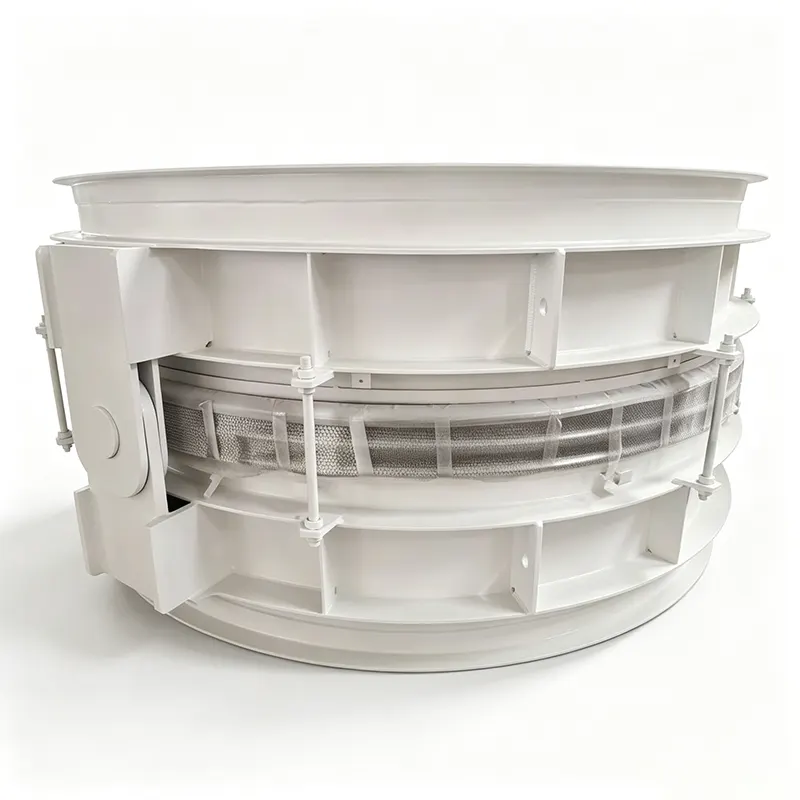

Csuklós harmonikacsuklók – egyetlen szögsíkra korlátozzák a mozgást, ideálisak a z-alakú csőláb tágulásának elnyelésére, miközben visszafogja a nyomást.

Gimbal tágulási hézagok – lehetővé teszik a szögletes mozgást több síkban, gyakran párosítva, hogy elnyeljék a csőrendszer bonyolult mozgásait.

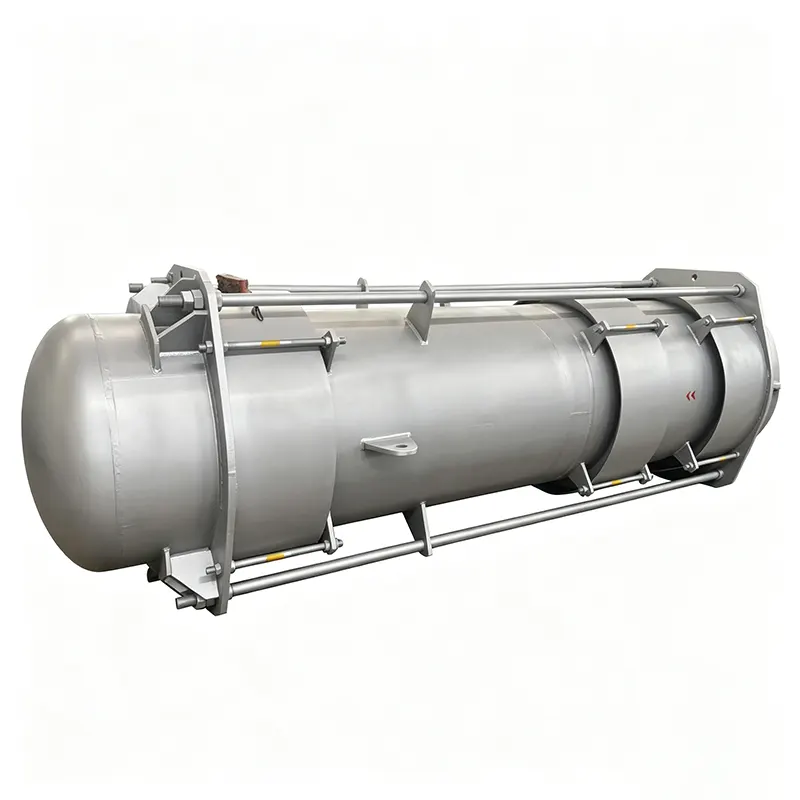

Nyomáskiegyenlített tágulási hézagok – kiküszöböli a nyomástoló erőt a csatlakoztatott berendezéseken, például turbinákon és hőcserélőkön, ami kritikus, ha a csőmembrán tolóerejét nem lehet átvinni a horgonyokra.

Külső nyomású csőmembrán – ott használatos, ahol nagy tengelyirányú összenyomásra van szükség, vagy ahol a csőmembránt védeni kell a külső sérülésektől és a turbulens áramlástól.

Minden típushoz a megfelelő belső hüvely, külső burkolat és útmutatási ajánlások vannak konfigurálva az alkalmazáshoz – nem szállítják csupasz fújtatóként, kivéve, ha kifejezetten kérik.

Hol dolgoznak, és az anyagválasztás hogyan követi a folyamatot

Áramtermelés – turbina kipufogógáz, kazánszénpor vezetékek, távhő cirkulációs vezetékek. Nagy átmérők, magas hőmérséklet, kombinált mozgások. Az Inconel 625 vagy SS321 jellemző a hőmérséklet- és fáradtságállóságra.

Finomítók és petrolkémiai üzemek – FCCU, hőcserélő szerelvények, olajátvezető csövek. A korrózióálló ötvözetek, például az Inconel 625 vagy a Hastelloy a kéntartalom, a kloridok és az üzemi hőmérséklet alapján kerülnek kiválasztásra.

Távfűtés és HVAC – gőzvezetékek, hűtöttvíz körök. Hangsúly a bizonyított axiális ciklus élettartamára; Gyakori a szénacél és a külső védőbevonattal ellátott SS304-es harmonika.

Acélmalmok és kohászati ​​eljárások – forrófúvós kályhák, kokszolórendszerek, porelszívó csatornák. Ha az üzemi hőmérséklet meghaladja a 800 °C-ot, tanácsot adunk arról, hogy lehet-e belső béléssel ellátott fém harmonikát kialakítani, vagy megfelelőbb-e az alternatív kompenzáció, mint például a tűzálló bélésű téglalap alakú egységek. Őszinte mérnöki útmutatás, nem kényszerértékesítés.

Vízkezelő és szivattyútelepek – szivattyú nyomó rezgésszigetelés, nagy távolságú vízszállítás. A megkötött tágulási hézagok visszafogják a nyomóerőt, és megakadályozzák, hogy átterjedjen a szivattyúkarimákra és a beton nyomótömbökre.

Tanúsítványok és ismételt bizonyítékok

Minőségügyi rendszerünk ISO 9001:2015 tanúsítvánnyal rendelkezik. A termékek adott esetben megfelelnek a CE-jelölés követelményeinek, és a terveket ellenőrizni lehet az ASME vagy API szabványoknak megfelelően, ha előírják. A legjobb bizonyíték azonban az ismétlődő üzlet: rendeléseink több mint 70%-a olyan hosszú távú partnerektől érkezik, akik azért rendelnek újra, mert a termék teljesítménye megfelel az adatlapokon.

Hogy néz ki a Tianshunnal való munka

Ön egy elkötelezett ügyfélmenedzserrel áll kapcsolatban, aki nem csak kereskedelmi, hanem technikailag is érti a terméket.

A megkeresésekre 24 órán belül érdemi választ kapunk, beleértve az előzetes kiválasztási tanácsokat is, ha megosztja az alapvető működési adatokat.

A mérnöki csapat anyagajánlásokat, mozgási számításokat és szerelési útmutatást ad.

Az egyedi terveket – a nem szabványos átmérőktől az egzotikus anyagkombinációkig – rutinszerűen kezelik, nem kivételként.

A gyártás ütemezése átlátható; az időben történő kiszállítás a jellemző.

Az értékesítés utáni támogatás magában foglalja a szerelési felügyeletet és a karbantartási tanácsadást a kötés élettartama alatt.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

35 000 m²-es létesítmény, Jiangsu, Kína – szállítás több mint 45 országba.

Nem csak tágulási hézagokat árulunk. Gondoskodunk arról, hogy megfelelően működjenek az Ön rendszerében.
