Állítható, változtatható rugós akasztó csővezeték hőmozgásához, változó terhelés támogatással

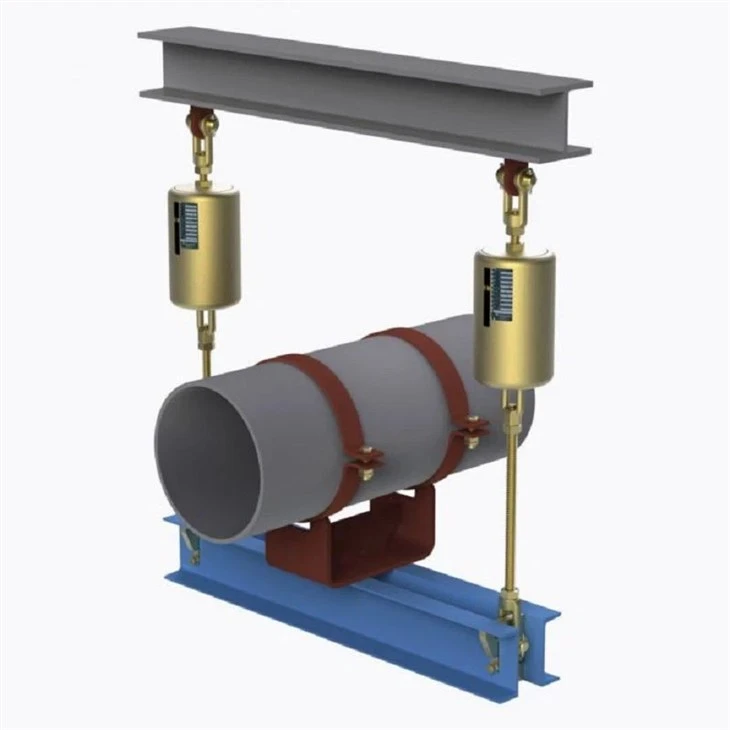

A változtatható rugós akasztók, más néven változtatható rugós támasztékok, az ipari csőrendszerekben legszélesebb körben használt csőtámasztó típusok. Olyan támasztóerőt biztosítanak, amely a rugó elhajlásával arányosan változik, ahogy a cső függőlegesen mozog a hőtágulás vagy összehúzódás következtében. Azokban az alkalmazásokban, ahol a hőeltolódás mérsékelt és a terhelési ingadozás szabályozott mértéke elfogadható, a változtatható rugós függesztők költséghatékony és kompakt megoldást kínálnak az állandó rugós támasztékokhoz képest.

Gyártó:Yangzhou Tianshun csővezeték technológia, változtatható rugós függesztőink kiváló minőségű ötvözött acél tekercsrugókat használnak, amelyek robusztus acél házban vannak elhelyezve. Amikor a cső felfelé vagy lefelé mozog a beépített helyzetéből, a rugó ennek megfelelően összenyomódik vagy kinyúlik, és a reakcióerőt a haladási távolsággal és a rugósebességgel egyenes arányban változtatja meg. Minden egységet gyárilag a megadott hidegterhelésre, melegterhelésre és menetirányra kalibrálnak, így biztosítva a kiszámítható teljesítményt a telepítéstől a működésig.

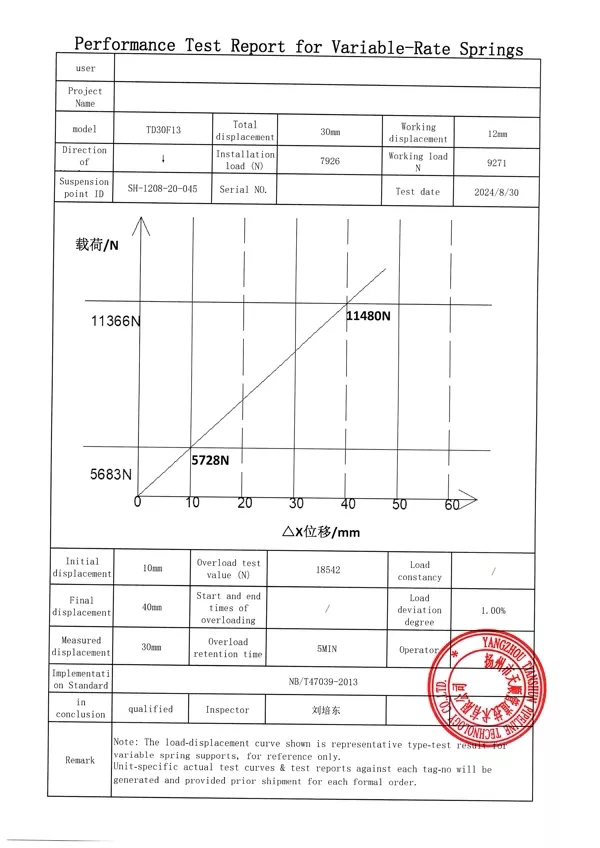

Ez az ábra egy változtatható rugós támasztó/akasztó teher-elmozdulás teljesítménygörbéjét mutatja, beleértve a terhelés és az elmozdulás legfontosabb paramétereit a termék teherbírási pontosságának és működési megbízhatóságának ellenőrzésére.

Szállítás előtt minden egység terhelési kalibráción és teljesítményteszten megy keresztül. A beállítási terhelés eltérését ±5%-on belül szabályozzák az ANSI/MSS-SP-58-2018 nemzetközi szabványnak, valamint az NB/T47039-2013-nak megfelelően.

A termékek megfelelnek a villamosenergia-, petrolkémiai és egyéb ipari csőrendszerekre vonatkozó műszaki követelményeknek. Az MSS-SP-58-2018 szerint a változtatható rugós egységek maximális megengedett terhelési ingadozása nem haladhatja meg az üzemi melegterhelés 25%-át a teljes munkameneten belül.

A termék műszaki adatai

Tervezési jellemzők és terhelésváltozások

A változtatható rugós függesztő kiválasztásakor kulcsfontosságú paraméter a terhelésváltozás százaléka – a hideg és meleg terhelés különbsége osztva az üzemi terheléssel. A legtöbb műszaki specifikáció megköveteli, hogy ez az érték 25% alatt maradjon általános szolgáltatás esetén és 6% alatt a kritikus berendezések csatlakozásainál. Ahol az elmozdulás elég nagy ahhoz, hogy a terhelés változása meghaladja az elfogadható határokat, helyette állandó rugós függesztőket kell megadni.

Szabványos változtatható rugós támaszainkat úgy tervezték, hogy a terhelés ingadozását a tipikus projekt határain belül tartsák a teljes működési tartományukban, és minden egységen egyértelműen fel van tüntetve a rugósebesség, a hidegterhelés beállítása és a haladási irány az egyszerű telepítés és üzembe helyezés érdekében.

Standard sorozat és műszaki tartomány

Változtatható rugós akasztókat kínálunk többféle rögzítési konfigurációban, beleértve a felső felfüggesztésű, az aljzatra szerelhető és az oldalra szerelhető kiviteleket, amelyek körülbelül 0,02 kN és 40 kN közötti teherbírást fednek le szabványos rugóméretekben. A szabványos elmozdulási tartományok a következők: 30 mm, 60 mm, 90 mm, 120 mm és 150 mm, kérésre speciális utak is elérhetők.

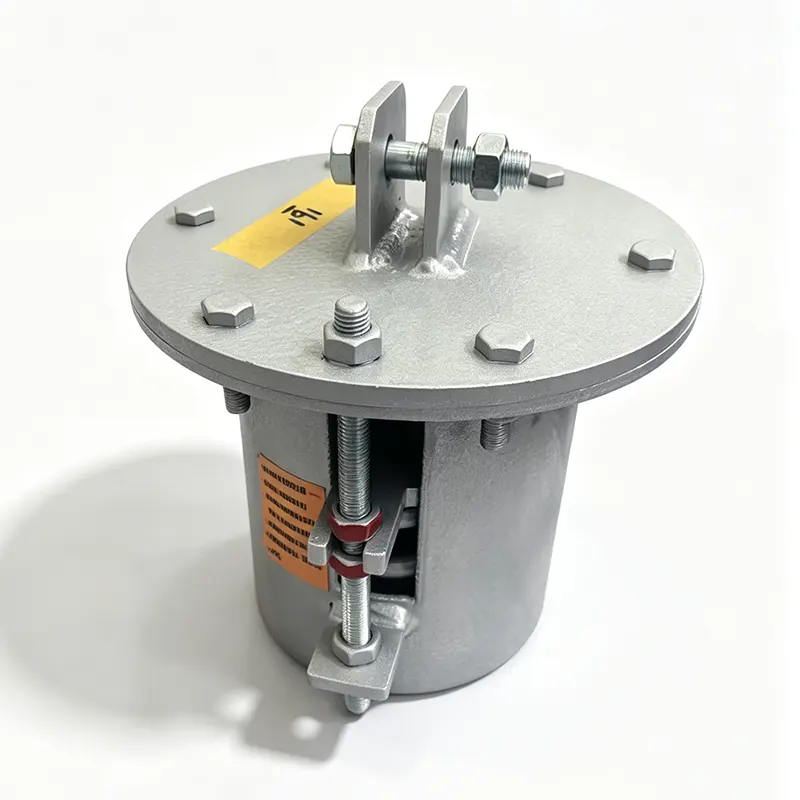

A rugóelemek 60Si2Mn vagy 50CrVA rugóacélból készülnek, a házak pedig tűzihorganyzott, epoxifestett vagy rozsdamentes acél kivitelben kaphatók korrozív környezetekhez. A szabványos egységek -20°C és +200°C közötti környezeti üzemi hőmérsékletre vannak besorolva, magas hőmérsékletű ötvözött rugós opciók állnak rendelkezésre extrém hőhatású alkalmazásokhoz, például kemence- és kazáncsövekhez.

Minden változtatható rugós támaszték el van látva menetskálával, terhelésjelzővel, valamint felső és alsó ütközőlappal. A felső és alsó menetes rúdcsatlakozások lehetővé teszik az egyszerű függőleges beállítást a telepítés során, és a terhelési beállítások a helyszínen ellenőrizhetők az adattábla adatai alapján.

Szabványok, anyagok és egyedi lehetőségek

Változó rugós akasztóink a GB/T 17116.1/.2/.3 szabvány szerint készülnek, és teljes mértékben felcserélhetők a nemzetközi szabványokkal, beleértve az MSS SP-58, ASME B31.1, ASME B31.3 és EN 13480-3 szabványokat. Az anyag nyomon követhetőségét a gyártás során fenntartják, és minden rugót előbeállításon és terhelési teszten esnek át összeszerelés előtt.

Speciális projektekhez rozsdamentes acél rugós akasztókat, szigetelt csőtartó szerelvényeket és speciális bevonattal ellátott egységeket szállítunk tengeri, tengeri vagy sótalanító szolgáltatáshoz. Előszigetelt csőtartókat és csőpapucstartókat is gyártunk, amelyek közvetlenül integrálhatók változtatható rugós akasztó termékcsaládunkba a teljes vonaltámasztó megoldások érdekében.

Tipikus alkalmazások

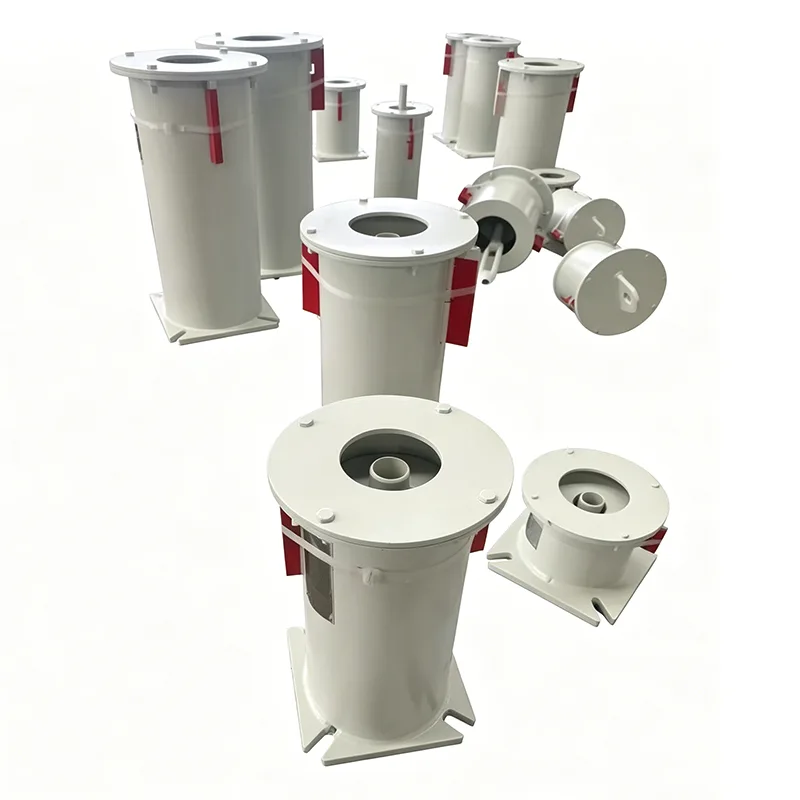

Változtatható rugós támasztékokgyakorlatilag minden típusú folyamat- és közművezetékre felszerelhetők, ahol függőleges hőmozgás lép fel. A gyakori alkalmazások közé tartoznak az erőművek gőz- és tápvízvezetékei, finomítói folyamatcsövek, vegyipari üzemek hőcserélő körei, távfűtési hálózatok és nagy kereskedelmi épületek HVAC-rendszerei. Merev csőtámaszok mellett is használatosak olyan vonalakon, ahol csak a kiválasztott pontok igényelnek mozgáskompenzációt.

A dinamikus terhelésű csőrendszereknél, mint például a vízkalapács, a szeizmikus események vagy a szivattyú vibrációja, a változó rugós függesztőket gyakran kombinálják hidraulikus csillapítókkal, amelyek visszafogják a dinamikus mozgást, miközben lehetővé teszik a szabad termikus elmozdulást. Ahol a hőnövekedés túl nagy egy változó egységhez, javasoljuk, hogy az adott támasztópontokon állandó rugós akasztókra váltson.

Kiegészítő termékskála

Szélesebb csőtámasz-portfóliónk az állandó rugós támasztékokat, a merev akasztókat és támasztékokat, a csőpapucstartókat, a hideg- és a kriogén vezetékekhez előszigetelt csőtartókat, valamint a hidraulikus csillapítókat tartalmazza. Az axiális, oldalirányú vagy szögletes mozgáselnyelést is igénylő csőrendszerekhez egyforrásos megoldásként gyártunk rugós támasztóinkkal együtt megadható fém harmonika tágulási kötéseket, gumi tágulási hézagokat és szövet tágulási kötéseket.

Minőség és szolgáltatás

Minden változtatható rugós akasztót terhelési vizsgálatnak és méretellenőrzésnek vetünk alá a házon belüli vizsgálóüzemünkben a szállítás előtt, az ISO 9001:2015 minőségirányítási rendszerünk szerint. Támogatjuk az ügyfeleket a rugó kezdeti kiválasztásától és a terhelés kiszámításától kezdve a telepítési útmutatón és az értékesítés utáni szolgáltatáson keresztül. A megkeresésekre 24 órán belül választ kapnak, a szabványos gyártási idő pedig 10 és 20 munkanap között van, mennyiségtől és konfigurációtól függően. Több mint 14 éve szállítunk csőtartókat és tágulási hézagokat projektekhez több mint 45 országban, így katalógus-szabványos és egyedi tervezésű egységeket szállítunk az EPC alvállalkozóinak és végfelhasználóinak világszerte.

Gyakran Ismételt Kérdések

Mit jelent a "terhelésváltozás százaléka" változó rugós támasznál?

A terhelésváltozás a hideg (beépített) és a meleg (üzemi) terhelés közötti különbség, az üzemi terhelés százalékában kifejezve. Ezt a rugósebesség és a hőút szorzata határozza meg, osztva az üzemi terheléssel. A legtöbb projektspecifikáció ezt az értéket legfeljebb 25%-ra korlátozza a szabványos csővezetékeknél.

A változtatható rugós akasztó bármilyen irányban felszerelhető?

Nem. A változtatható rugós függesztőket függőleges mozgásra tervezték, és a rugótengely függőlegesen kell felszerelni. A vízszintes vagy ferde szerelés beékelődést, helytelen terhelésátvitelt és idő előtti kopást okoz. Vízszintes terhelésekhez vagy oldalirányú rögzítéshez külön kell megadni a merev támasztékokat, csőpapucsokat vagy csúszóbetéteket.

Mekkora a maximális hőmérséklet, amelyet a változtatható rugós akasztók bírnak?

Az ötvözött acélrugós szabványos szénacél egységek kb. 200°C-ig folyamatos üzemre vannak méretezve. Magasabb hőmérsékletű csővezetékekhez, például nagynyomású gőzvezetékekhez vagy kazáncsatlakozásokhoz magas hőmérsékletű rugóanyagokat és szigetelt tartókonfigurációkat kínálunk. Lépjen kapcsolatba mérnöki csapatunkkal az üzemeltetési feltételekkel a megfelelő anyagválasztás érdekében.

Adsz tavaszi kiválasztási számításokat?

Igen. Mérnöki csapatunk segíthet a rugó kiválasztásában, ha megadja a csőméretet, az üzemi súlyt, a hőelmozdulás nagyságát és irányát, valamint bármilyen projektspecifikációs követelményt. A meglévő támogatási ütemterveket is áttekinthetjük, és minden helyszínre javasolhatjuk a megfelelő változó vagy állandó rugós támogatást.

Mennyi az átfutási idő a szabványos változó rugós akasztókhoz?

A szabványos katalógus egységek kiszállítása általában 10-20 munkanapon belül történik, a rendelés méretétől és az aktuális gyártási terheléstől függően. Egyedi felületek, különleges utazások vagy rozsdamentes acél konfigurációk további néhány napot jelenthetnek. Megrendeléskor megbeszélhető a gyorsított szállítás.

Milyen dokumentumokat kell mellékelni a megrendeléshez?

Az alapfelszereltség tartalmazza a csomagolási listát és a termék adattábláit rugószámmal, teherbírással és utazási adatokkal. Kérésre anyagvizsgálati jegyzőkönyvek (MTR), rugóterhelési kalibrálási jegyzőkönyvek és méretellenőrzési jegyzőkönyvek is rendelkezésre állnak. A felhatalmazott szervek által végzett, harmadik fél által végzett ellenőrzés is elérhető az ezt igénylő projekteknél.

Szállíthat komplett csőtartó szerelvényeket, beleértve a csőpapucsokat és bilincseket?

Teljesen. A változó rugós akasztókat önálló egységként vagy teljesen összeszerelt tartókészletként szállítjuk, beleértve a csőbilincseket, a csőpapucstartókat, a csatokat, a menetes rudakat és a szerkezeti csatlakozó hardvereket. Az előszigetelt csőtartó szerelvények hideg- vagy kriogén szolgáltatáshoz egyetlen, beszerelésre kész csomagban is kaphatók.
