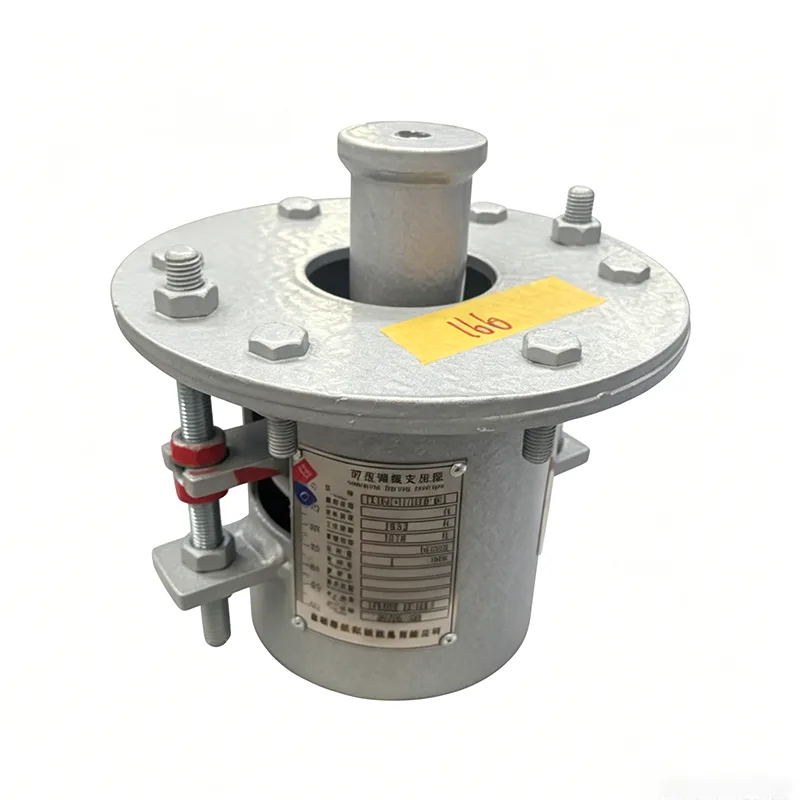

A legtöbben rugós akasztóknak hívják őket, vannak, akik rugós tartóknak hívják őket, és a terepen mindkettőt hallani fogja. A Tianshunnál nem ragaszkodunk a névhez – az számít, hogy amikor egy csőnek le kell lógnia egy szerkezeti gerendáról, és szabadon kell mozognia a hőciklusokkal, akkor az összeszerelés működjön. 14 éve építjük ezeket erőművekhez, finomítói csőállványokhoz és feldolgozósorokhoz, és rugós függesztőink jelenleg több mint 45 országban tartják fel a csöveket.
Ez az ábra egy változtatható rugós támasztó/akasztó teher-elmozdulás teljesítménygörbéjét mutatja, beleértve a terhelés és az elmozdulás legfontosabb paramétereit a termék teherbírási pontosságának és működési megbízhatóságának ellenőrzésére.
Szállítás előtt minden egység terhelési kalibráción és teljesítményteszten megy keresztül. A beállítási terhelés eltérését ±5%-on belül szabályozzák az ANSI/MSS-SP-58-2018 nemzetközi szabványnak, valamint az NB/T47039-2013-nak megfelelően.
A termékek megfelelnek a villamosenergia-, petrolkémiai és egyéb ipari csőrendszerekre vonatkozó műszaki követelményeknek. Az MSS-SP-58-2018 szerint a változtatható rugós egységek maximális megengedett terhelési ingadozása nem haladhatja meg az üzemi melegterhelés 25%-át a teljes munkameneten belül.
Az állandó rugós támasztó/akasztó típusvizsgálatából kapott terhelés-elmozdulás görbe. A vízszintes tengely az elmozdulást, míg a függőleges tengely a terhelést jelenti. A görbe megközelítőleg vízszintes marad a teljes munkaút során, ami azt mutatja, hogy a támasztóerő lényegében állandó marad, amikor a csővezeték a hőtágulás és -összehúzódás miatt elhajlik.
Ez a típusteszt igazolja az állandó rugós egységek terhelési állandóságát, teljes menetstabilitását és működési megbízhatóságát. Az összes gyártóegységet a szállítás előtt terhelési kalibrációnak vetik alá, és a terhelési eltérést ±6%-on belül szabályozzák az ANSI/MSS-SP-58-2018 és NB/T47038-2013 szerint.

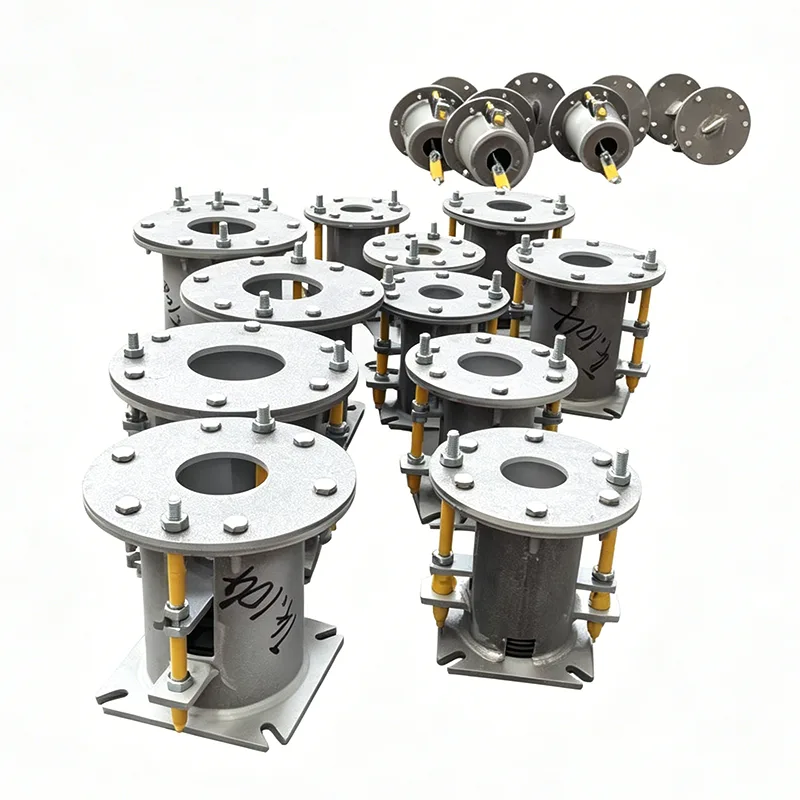

Ezek a termékek nagy hőeltolódású ipari csőrendszerekhez alkalmazhatók, beleértve a fő gőzvezetékeket és más magas hőmérsékletű és nagynyomású csővezetékeket.

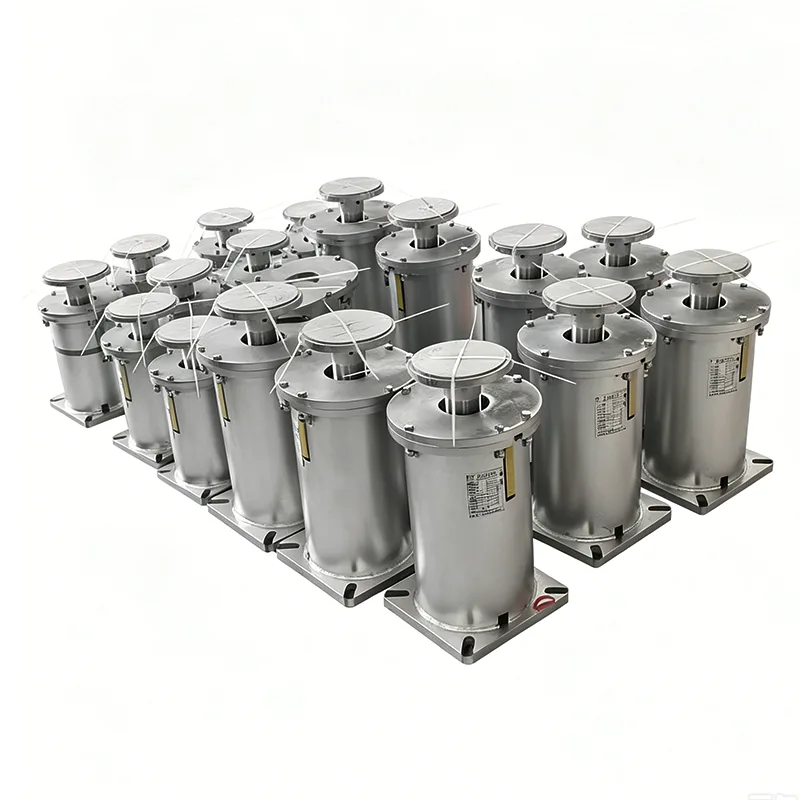

A rugós akasztó két dolgot csinál egyszerre: felülről hordozza a cső teljes súlyát, és a csővel együtt halad, ahogy kitágul vagy összehúzódik. A merev akasztórúddal ellentétben, amely csak ott lóg, a rugós akasztó a teljes mozgási tartományban rögzítve marad. Ez különösen fontos a megemelt csövek hosszú egyenes szakaszainál, ahol a hőnövekedés gyorsan növekedhet. Azoknál a vezetékeknél, ahol a terhelésnek közel állandónak kell maradnia, függetlenül attól, hogy milyen messzire mozog a cső, sok projekt kombinálja ezeketállandó rugós támasztékokugyanazon az állványon. Kevésbé kritikus vonalakhoz standardváltoztatható rugós támasztékokgyakran elvégzi a munkát – ugyanaz a rugós akasztós ház, csak más a belső rugóelrendezés.
| Változó rugós függesztő specifikációs táblázat | Példa |
|---|---|
| Akasztó típusa / konfigurációja | A, B, C, D, E, F, G típus |
| Rugós méret / sz. | 0 - 22. sz |
| Travel Range | 30 mm, 60 mm, 90 mm, 120 mm, 180 mm |
| Üzemi terhelés | 0,2 kN - 400 kN |
| Telepített terhelés (hideg terhelés) | kN / kgf |
| Üzemi terhelés (forró terhelés) | kN / kgf |
| Mozgásirány | Felfelé / Lefelé |
| Változékonyság (%) | ≤ 25% (normál) |
| Felületkezelés | Hot Dip Galvan / Festett |
| Ház anyaga | Szénacél (Q235/Q355) |
| Állandó rugós függesztő specifikációs táblázat | Példa |
|---|---|
| Modell / sorozat | PH, LH, CA, CS, TH |
| Terhelhetőség (üzemben) | 0,1 kN - 500 kN |
| Teljes utazás | 50 mm, 100 mm, 200 mm, 400 mm |
| Tényleges utazás | 600 mm-ig |
| Terhelési eltérés (tűrés) | ±5% (Normál) / ±3% (Magas Prec.) |
| Telepítési pozíció | Vízszintes / Függőleges |
| Ház befejezése | Tűzi horganyzott / epoxi |
| Üzemi hőm. | -20°C és +80°C között (környezeti) |
| Rugós tekercs anyaga | 60Si2Mn / 50CrVA |
| Terhelés beállítási tartománya | ±10% (helyszíni beállítás) |

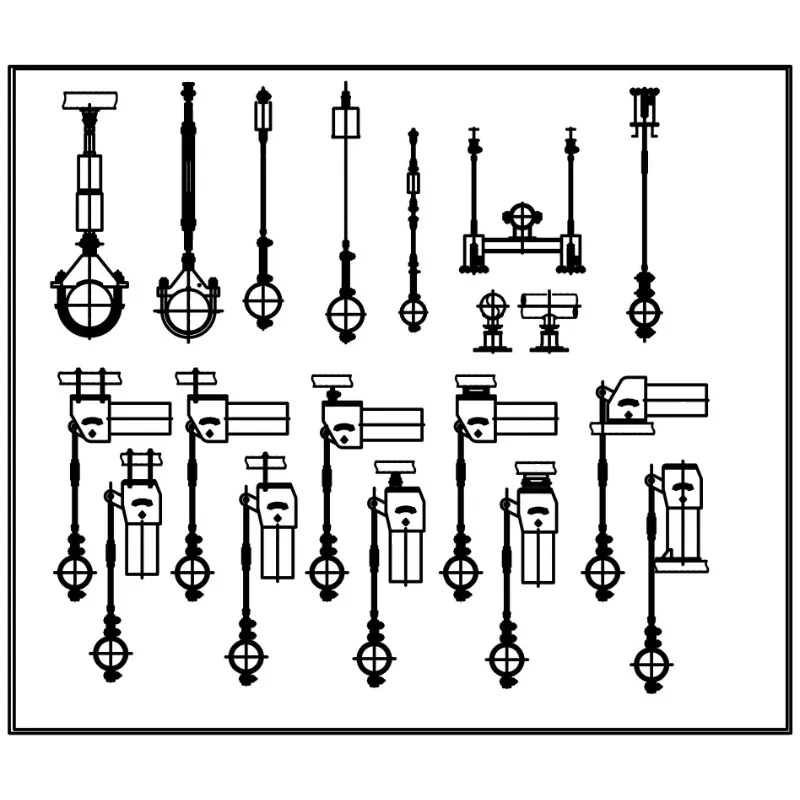

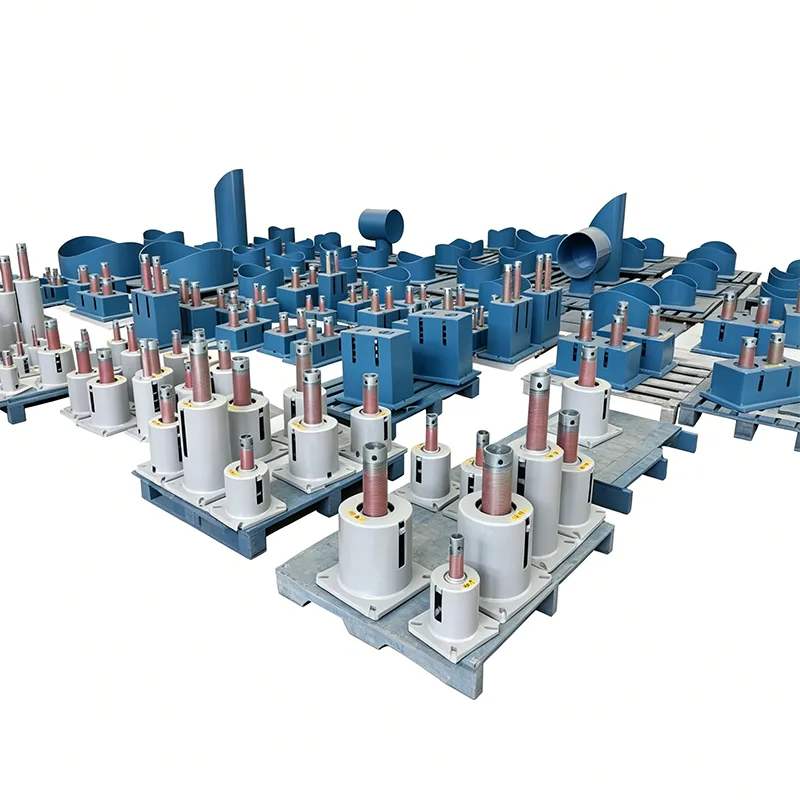

A rugós akasztó önmagában nem működik. Egy tipikus csőállványon rugós akasztók láthatók a merev csőtámaszok és csőpapucsok mellett, amelyek alacsonyabb magasságban is kezelik a súlyt. A magas hőmérsékletű csatlakozási pontokon vagy a berendezések csatlakozásai közelében gyakran akasztókat írnak elő, mert felszabadítják az alapterületet, és több irányban mozgást biztosítanak a csőnek. Ha a zsinór hideg vagy lehűlt, az akasztót a rögzítési pontnál előre szigetelt csőtartókkal párosítva megakadályozza a jegesedést, és sértetlen marad a szigetelőrendszer. Sok projektspecifikáció a teljes szerelvényre is utal, mint egy rugós támasztócsomag részeként – a különbség valójában csak a felülre szerelt, illetve az alulra szerelt.

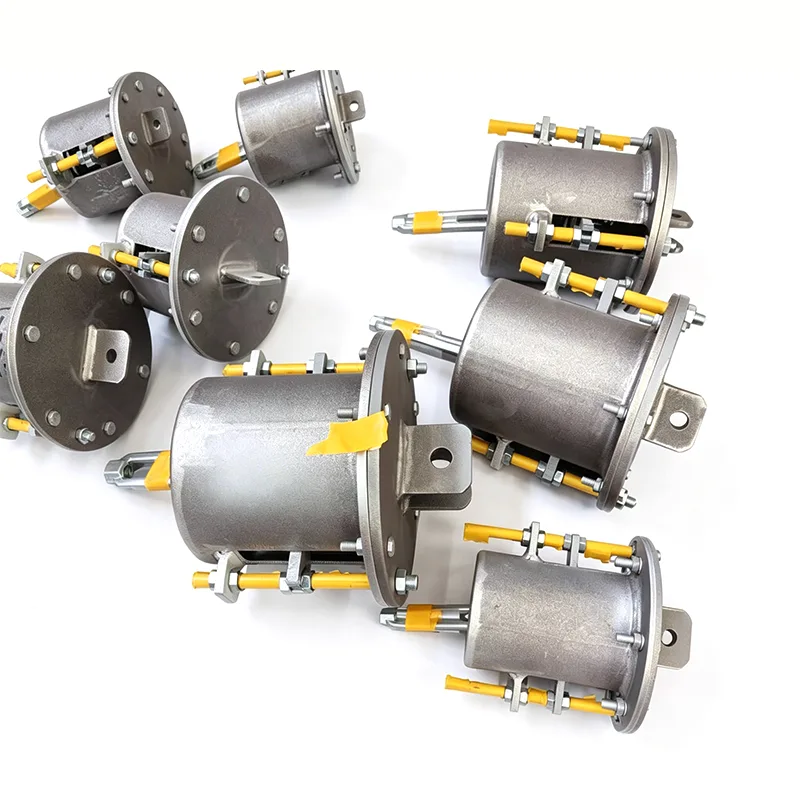

A rugós akasztó nem csak rugó a dobozban. Ez egy szerelvény. Általában a következőket használjuk:
| Rész | Anyaglehetőségek | Megjegyzések |
|---|---|---|
| Rugós elem | 60Si2MnA / 50CrVA rugóacél | Sörétes, előre beállított, terhelés tesztelt |
| Ház / burkolat | Q235B szénacél vagy SS304 | Festett vagy tűzihorganyzott |
| Felső csatlakozás (szemanya / kapocs) | 45# kovácsolt acél, F304 rozsdamentes | A rúd méretéhez igazított |
| Akasztórúd és forgócsavar | 45# acél, 304 vagy 316 | Teljes hosszban menetes, horganyzott vagy csupasz |
| Alsó csatlakozás / csőbilincs | Szénacél A105, SS304 | Kétcsavaros vagy háromcsavaros bilincs, bélelt, ha szigetelt |
| Utazásjelző / skála | Alumínium vagy rozsdamentes | Lézerrel maratott, burkolathoz szegecselve |
Minden anyagtételhez tartozik malomvizsgálati jelentés, amit visszavezetünk a hőszámra. Ha az Ön specifikációja megköveteli a 3.2-es tanúsítványt (EN 10204), mi gondoskodunk róla.
Rugós akasztókat gyártunk a következőkre:
ANSI/MSS SP-58 — Csőtartók és akasztók
ASME B31.3 – Process Piping
GB/T 17116
DIN, JIS vagy projektspecifikus specifikációk, ha szükséges
Üzemünk ISO 9001:2015 szabvány szerint működik, ami minden lépésben dokumentált eljárásokat jelent, a beérkező alapanyagtól a végső terhelési vizsgálatig.
1. kérdés: Mikor használjak rugós akasztót az alapra szerelt rugós támasz helyett?
Amikor a cső magasságban fut, és nincs alatta acélplatform, amelyen le lehetne ülni. Klasszikus esetek a csőtartók, a felsővezetékek és a kazántetőtéri csövek. Az akasztók a felső acélhoz rögzíthetők, és leereszkednek a csőre. Arról van szó, hogy hol van a támaszpont, nem pedig a rugós mechanizmusról.
2. kérdés: Megkaphatom-e ugyanazt a terhelési tartományt egy akasztóban, mint egy alaprugóban?
Általában igen. Változtatható rugós akasztóink akasztónként akár 20+ tonnát is kibírnak néhány száz kilogrammot. Az állandó rugós vállfák magasabbra mennek. Ha valami nagyon nehézre van szüksége – mondjuk 40 tonnára egy rúdon –, meg tudjuk építeni, de ésszerűbb, ha előbb beszélünk velünk, hogy megnézzük a teherelosztási lehetőségeket.
Q3: Hogyan teszteli a rugós akasztókat?
A rugót a megadott terhelésre állítjuk, végigfuttatjuk a teljes útját, és ellenőrizzük, hogy az erő a tűréshatáron belül marad-e. Állandó rugós függesztők esetén felrajzoljuk a terhelés-elhajlás görbéjét, és megerősítjük, hogy a tervezési margón belül van. Az utazási mérlegeket ellenőrzik, és minden csatlakozást megvizsgálnak a menetminőség és a hegesztési varrat integritása szempontjából.
4. kérdés: Mi az Ön szokásos átfutási ideje?
Szabványos akasztószerelvényekhez, közös terhelési tartományokkal, 20-25 nap. Ha 304-es rozsdamentes hardverre, speciális bevonatokra vagy nem szabványos utazásra van szüksége, számoljon 30–40 napról. A nagy projektcsomagok külön gyártási ütemtervet kapnak, és az árajánlattal határozott szállítási kötelezettséget vállalunk.
Q5: Hogyan szállítják?
Az akasztószerelvények kezelhető darabokra – rugóház, rúdkészlet és bilincs – vannak lebontva, vízálló béléssel ellátott fa ládákba csomagolva. Minden láda fel van címkézve az akasztócímke számával, így a helyszíni személyzet azonnal hozzáigazíthatja a csőtartó rajzához.
Sok vásárló úgy gondolja, hogy a rugós vállfák csak szabványos katalóguscikkekhez tartoznak. Mi nem így működünk. A legtöbb általunk szállított rugós akasztónak van legalább egy egyedi részlete, legyen az:
Meghosszabbított utazási idő a nagy szeizmikus mozgásokhoz
Egyedi rúdhosszúságok az adott fej feletti távolságokhoz
Rozsdamentes acél konstrukció tengerparti vagy korrozív környezethez
Magas hőmérsékletű rugóanyag 400°C felett futó vezetékekhez
Speciális festékrendszerek – epoxi, cinkben gazdag alapozó vagy tengeri bevonat
Nem kell a pipáját a fogasunkra illesztenie. Megépítjük az akasztót a csövéhez.
Néhány gyakorlati szempont, amelyet érdemes tudni, ha csőtartó specifikációt ír:
Hosszú egyenes futásokon ne rögzítsen minden támaszpontot. Hagyja, hogy a rugós függesztők felszívják a növekedést, és stratégiailag helyezze el a horgonyokat. Segítünk elhelyezni, hogy mely akasztók hova menjenek, ha csőfeszítő mérnöke megadja a mozgási adatokat.
Ha a cső szigetelt, adja meg a bilincs típusát és az elülső bélést. A szigetelés utólagos felszerelése egy függesztőponton a beépítés után rendetlen és költséges.
Nedves vagy tengerparti területeken történő kültéri telepítéshez rozsdamentes vasalat vagy legalább tűzihorganyzás szükséges. A szénacél rudak jól néznek ki az első napon, de két esős évszak után már nem.
Nem vagyunk egy kereskedelmi cég, amely valaki más alkatrészeit rakja a dobozunkba. Ezeket saját Yangzhou-i gyárunkban készítjük. Megvásároljuk az acélt, megmunkáljuk az alkatrészeket, felcsavarjuk és teszteljük a rugókat, összeszereljük az egységeket, festjük, csomagoljuk és szállítjuk. Nincs olyan középső lépés, ahol a minőség elveszne.
Az évek során komplett rugós függesztőcsomagokat szállítottunk azokhoz a projektekhez, amelyek az indítás és az évek óta tartó működés során probléma nélkül futottak. Ez az oka annak, hogy ügyfeleink több mint 70%-a visszatér – nem azért, mert mi vagyunk a legolcsóbbak (tisztességesek vagyunk, nem olcsók), hanem azért, mert az akasztók időben megjelennek, illeszkednek a rajzokhoz, és folytatják a munkájukat.
Ha olyan projektet áraz, amely rugós függesztőket, állandó rugós támasztékokat vagy előszigetelt csőpapucsokat igényel, küldje el nekünk adatlapjait vagy felárait. Megfelelő árajánlatot készítünk – közvetlen gyári, rejtett jelölések nélkül –, és ha szeretné, végigvezetjük a választásunk mögött meghúzódó tervezési logikán. Szívesen látogasson el a gyárba, és nézze meg saját szemével a gyártósort.
