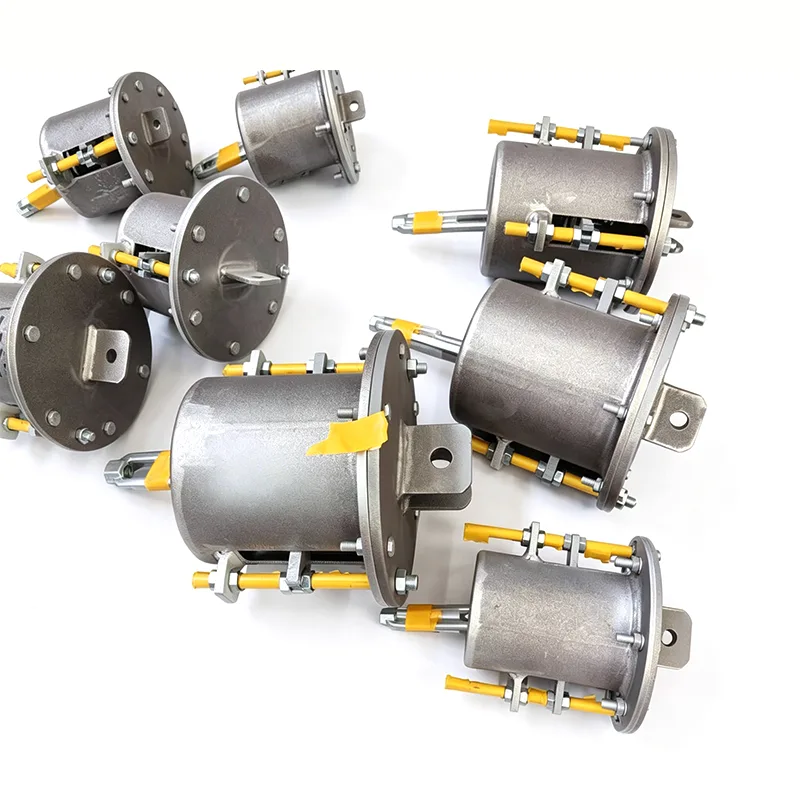

Rugós függesztők az olaj- és gázipar számára

Az olaj- és gázprojektekben a technológiai csővezetékek, a nagy távolságú szállítóvezetékek és a közüzemi csővezetékek számos zord körülménynek vannak kitéve: magas hőmérsékletű és nagynyomású közegek, korrozív összetevők, mint például a kén, a part menti magas páratartalmú sópermet környezet, valamint a nagy átmérőjű csővezetékek hatalmas önsúlya és hőtágulása. Ha a tartórendszer kizárólag az egyszerű merev rögzítésre támaszkodik, akkor nemcsak az elmozdulást nem tudja kompenzálni, hanem a csővezeték deformációját a berendezés fúvókáinak további terhelésévé is alakítja, növelve a szivárgás és a fáradásos meghibásodás kockázatát.

Ez az ábra egy változtatható rugós támasztó/akasztó teher-elmozdulás teljesítménygörbéjét mutatja, beleértve a terhelés és az elmozdulás legfontosabb paramétereit a termék teherbírási pontosságának és működési megbízhatóságának ellenőrzésére.

Szállítás előtt minden egység terhelési kalibráción és teljesítményteszten megy keresztül. A beállítási terhelés eltérését ±5%-on belül szabályozzák az ANSI/MSS-SP-58-2018 nemzetközi szabványnak, valamint az NB/T47039-2013-nak megfelelően.

A termékek megfelelnek a villamosenergia-, petrolkémiai és egyéb ipari csőrendszerekre vonatkozó műszaki követelményeknek. Az MSS-SP-58-2018 szerint a változtatható rugós egységek maximális megengedett terhelési ingadozása nem haladhatja meg az üzemi melegterhelés 25%-át a teljes munkameneten belül.

Az állandó rugós támasztó/akasztó típusvizsgálatából kapott terhelés-elmozdulás görbe. A vízszintes tengely az elmozdulást, míg a függőleges tengely a terhelést jelenti. A görbe megközelítőleg vízszintes marad a teljes munkaút során, ami azt mutatja, hogy a támasztóerő lényegében állandó marad, amikor a csővezeték a hőtágulás és -összehúzódás miatt elhajlik.

Ez a típusteszt igazolja az állandó rugós egységek terhelési állandóságát, teljes menetstabilitását és működési megbízhatóságát. Az összes gyártóegységet a szállítás előtt terhelési kalibrációnak vetik alá, és a terhelési eltérést ±6%-on belül szabályozzák az ANSI/MSS-SP-58-2018 és NB/T47038-2013 szerint.

Ezek a termékek nagy hőeltolódású ipari csőrendszerekhez alkalmazhatók, beleértve a fő gőzvezetékeket és más magas hőmérsékletű és nagynyomású csővezetékeket.

A csővezetéktartók és akasztók gyártásában szerzett 14 éves tapasztalatára támaszkodva a Yangzhou Tianshun Pipeline Technology Co., Ltd. testreszabott rugós függesztőket kínál az olaj- és gázipar számára a csővezetékek feszültségének szabályozására, a kritikus berendezések interfészeinek védelmére és az összetett helyszíni körülményekhez való alkalmazkodásra.

Az olaj- és gázvezeték-támogatók által megoldandó alapvető kihívások

A finomítók, LNG-terminálok, gázfeldolgozó üzemek és távolsági szivattyúállomások csővezetékrendszerei eltérő működési feltételekkel rendelkeznek, de ugyanazok a követelmények: a csővezeték önsúlyát és termikus elmozdulását biztonságos határokon belül kell szabályozni. A technológiai csővezetékek gyakran 300 °C felett, míg a kriogén LNG-vezetékek -162 °C alatt működnek, így egyetlen támasztómegoldás nem megfelelő.

Ezenkívül a hidrogén-szulfidot tartalmazó savanyú környezet megköveteli, hogy a szerkezeti elemek ellenállóak legyenek a szulfidos feszültségrepedéssel (SSC), a tengeri platformok és part menti létesítmények pedig kiváló minőségű sópermet elleni védelmet igényelnek. A mérnöki gyakorlatban a támasztékoknak és akasztóknak nemcsak kiszámítható támasztóerőket kell biztosítaniuk, hanem alkalmazkodniuk kell az alapozási eltérésekhez is a szerelés során, és mentesek kell lenniük a korrózió vagy ellazulás miatti tönkremeneteltől a hosszú távú működés során.

Rugós függesztők tervezése és funkciói az olaj- és gázipar számára

Az olaj- és gázipar számára készült rugós függesztőket egyenként konfigurálják a csővezeték feszültségelemzési jelentései alapján, és két terhelési típusban állnak rendelkezésre: változó rugós és állandó erejű rugós. A változtatható rugóegységek lineáris merevségű támaszt nyújtanak lökettartományukon belül, alkalmasak kis elmozdulású pontokhoz, és alacsony érzékenységűek az erőváltozások támasztására. Az állandó erejű egységek elsődleges és másodlagos rugós mechanizmussal szabályozzák a támasztóerő ingadozását 5%-on belül a teljes löket során, így ideálisak a berendezések fúvókáihoz, csupaszítóihoz, újraforralóihoz, kompresszor be- és kimeneteihez és más olyan helyekhez, ahol szigorú fúvókaterhelési követelmények vonatkoznak.

A közegtől és a beépítési környezettől függően a rugóelemek ötvözött rugóacélokból készülnek, például 60Si2Mn vagy 50CrVA. A palackok és szerkezeti elemek szénacélból, hőálló acélból, duplex rozsdamentes acélból vagy nikkel alapú ötvözetekből készülhetnek, a NACE MR0175/ISO 15156 szabványnak megfelelő anyagkezeléssel, hogy megfeleljenek a savanyú olaj- és gázmezők követelményeinek.

Védőbevonatokhoz a tengeri létesítmények nagy tapadású, epoxi-cinkben gazdag alapozót és poliuretán fedőbevonat-rendszert használhatnak, míg a szárazföldi csővezetékek általában tűzihorganyzást vagy Dacromet bevonatot alkalmaznak, hogy hosszú távú teljesítményt biztosítsanak sópermetben és ipari környezetben. A termékek megfelelnek az ASME B31.3, ASME B31.4 és az MSS SP-58 szabványoknak. Minden ház fel van szerelve egy teherelmozdulás adattáblával és rögzítőcsappal az egyszerű hideg állapotú telepítés és a helyszíni ellenőrzés érdekében.

Helyszíni kiválasztás, telepítés és hosszú távú stabilitás

A csővezeték feszültségelemzési adatainak kézhezvételekor műszaki csapatunk javasolja az olaj- és gázipari modellek rugós függesztőinek és a rugóállandók egyeztetését minden támasztóponthoz. A kiválasztási szakasz során kiemelt figyelmet fordítanak a tervezési terhelésre, a tervezési elmozdulásra, a hőmérsékletre és a környezeti korróziós fokozatra, ugyanakkor figyelembe veszik a vízzel töltött csővezetékek többletsúlyát is a hidrosztatikai vizsgálati körülmények között, hogy megakadályozzák a rugó túlterhelését vagy megszilárdulását.

A beszerelés során az olaj- és gázipari rugós függesztők bizonyos függőleges beállítási tartományt biztosítanak az alapozási magassági hibák és a csőelőállítási eltérések elnyelésére. Az állandó erejű egységek opcionálisan csavaros vagy hidraulikus segédbeállító eszközökkel is felszerelhetők a pontos beállítás érdekében még nagy terhelési körülmények között is. A rögzítőcsapot a csővezeték felmelegítése után eltávolítják, és az akasztó működésbe lép anélkül, hogy szükség lenne forró munkára.

A hosszú távú működés során az ellazulásgátló rugó kialakítása és a rendszeres ellenőrzési pontok segítenek a karbantartó csapatoknak időben észlelni a rendellenességeket. A több mint 45 országba exportált projektjeink közül a későbbi támogatási és akasztós megrendelések több mint 70%-a meglévő ügyfelektől származik. Ezek az ismétlődő vásárlási adatok bizonyos mértékig termékeink tartós megbízhatóságát tükrözik.

Tipikus alkalmazási helyek olaj- és gázipari létesítményekben

Folyadékkatalitikus krakkolás (FCC) és hidrofeldolgozó egységek: A magas hőmérsékletű reakciós olaj- és gázvezetékek, valamint a regenerátor füstgázvezetékek nagy hőeltolódást szenvednek működés közben szigorú fúvókaterhelési korlátok mellett. Az állandó erejű rugós függesztők használata hatékonyan szabályozza a berendezések, például a reaktorok és a harmadik fokozatú szeparátorok interfész erőit, megakadályozva a karimás csatlakozások szivárgását.

LNG-terminálok és kriogén rendszerek: A kirakókarok és a tárolótartályok közötti kriogén csővezetékek, valamint a hűtőközeg-keringető csővezetékek rendkívüli hőmérséklet-különbségekkel szembesülnek. A rugós függesztők kriogénnek ellenálló anyagokat alkalmaznak, hogy stabil támogatást nyújtsanak a teljes folyamat során a hideg előhűtéstől a mélykriogén működésig, védve a tágulási hézagokat és a tartály fúvókáit.

Nyersolaj és termék nagy távolságú csővezetékek: A szivattyúállomások bemeneti és kimeneti csővezetékei, valamint a szeleptér csővezetékei hőmérséklet-ingadozást tapasztalnak az évszakok és a szállított közeg függvényében. A változtatható rugós akasztók és a korláttartó konzolokkal kombinálva fenntartják a csővezeték megfelelő lejtését, elkerülve a támasztópont leemelésének okozta vibrációt és vízkalapács kockázatát.

Offshore platformok és FPSO-k: Ezek a létesítmények kompakt terekkel rendelkeznek, és további dinamikus terheléseknek vannak kitéve a lengő mozgásból. Az állandó erejű rugós függesztők korlátozó funkcióval a lengéscsillapítókkal együtt használhatók a hőeltolódás kompenzálására, miközben visszafogják a szél és a hullámok által okozott alacsony frekvenciájú kilengést, csökkentve az ízületek kifáradásából eredő károkat.

Minőségi dokumentáció és műszaki támogatás

A rugóhuzal beérkező újraellenőrzésétől kezdve gyárunk minden szakaszában szigorú minőségellenőrzést hajt végre: hőszám-ellenőrzés, hőkezelés utáni keménység és metallográfiai vizsgálat, késztermék teljes löketű merevségi vizsgálata és bevonat tapadási vizsgálata. Az olaj- és gázipari rugós függesztők minden egyes tétele anyagminőségi tanúsítvánnyal, vizsgálati jelentésekkel, NACE megfelelőségi nyilatkozatokkal és ASME tanúsítási dokumentumokkal látható el a tengerentúli projektauditok támogatása érdekében.

Technikai csapatunk igény szerint részletes szerelési kézikönyveket és hidegállapotú beállítási javaslatokat tud nyújtani, és együttműködik harmadik fél szemtanúival vagy helyszíni felügyeletével.

Ha egy adott olaj- és gázipari projekthez rugós függesztőket kell konfigurálnia az olaj- és gázipar számára, kérjük, adjon meg csővezeték elrendezési rajzokat, feszültségszámítási jelentéseket és a helyszíni környezeti adatokat. Kiválasztási jelentést készítünk, amely tartalmazza a terhelési löketszámításokat és az ajánlott telepítési magasságokat, nem csupán a szabványos modellek listáját, így segít az összköltség szabályozásában, miközben biztosítja a csővezeték-támasztó rendszer biztonságos és megbízható működését annak teljes életciklusa során.
