Precíziós, állandó rugós akasztó nagy elmozdulású csővezetékekhez, egyenletes terhelési teljesítménnyel

Az állandó rugós függesztők, amelyeket állandó terhelésű rugótámaszoknak vagy állandó erejű támaszoknak is neveznek, szinte egyenletes támasztóerőt biztosítanak a cső teljes mozgási tartományában. Ezeket az egységeket kifejezetten olyan csőrendszerekhez tervezték, amelyek jelentős függőleges hőeltolódást tapasztalnak, ahol a változtatható rugótámaszok túlzott terhelésváltozást okoznak, és a nem kívánt feszültséget átadják a csatlakoztatott berendezésekre és csővezetékekre.

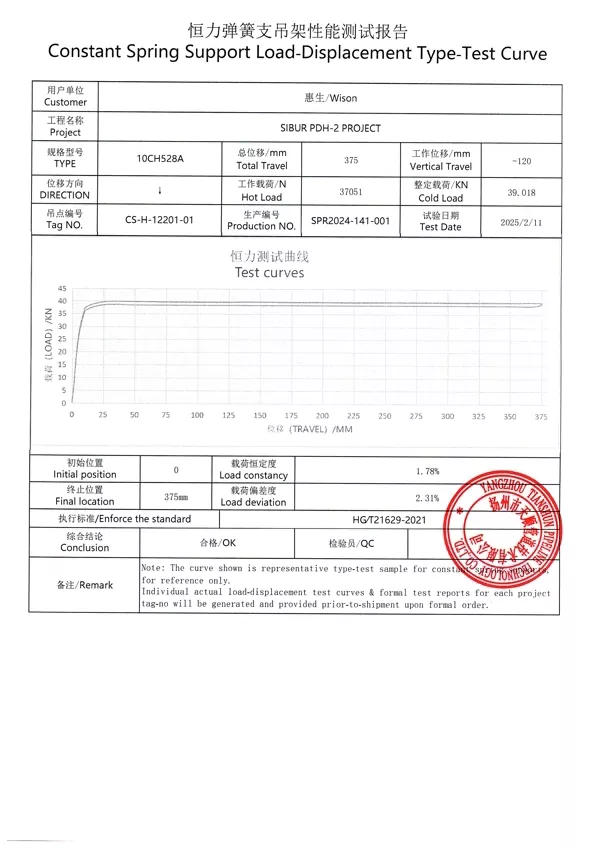

Az állandó rugós támasztó/akasztó típusvizsgálatából kapott terhelés-elmozdulás görbe. A vízszintes tengely az elmozdulást, míg a függőleges tengely a terhelést jelenti. A görbe megközelítőleg vízszintes marad a teljes munkaút során, ami azt mutatja, hogy a támasztóerő lényegében állandó marad, amikor a csővezeték a hőtágulás és -összehúzódás miatt elhajlik.

Ez a típusteszt igazolja az állandó rugós egységek terhelési állandóságát, teljes menetstabilitását és működési megbízhatóságát. Az összes gyártóegységet a szállítás előtt terhelési kalibrációnak vetik alá, és a terhelési eltérést ±6%-on belül szabályozzák az ANSI/MSS-SP-58-2018 és NB/T47038-2013 szerint.

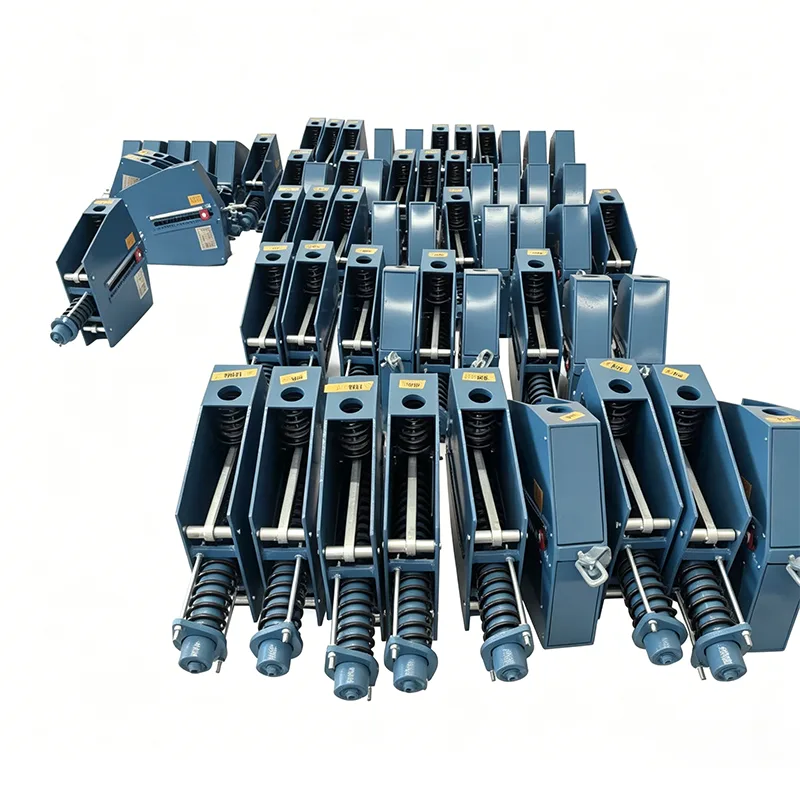

Ezek a termékek nagy hőeltolódású ipari csőrendszerekhez alkalmazhatók, beleértve a fő gőzvezetékeket és más magas hőmérsékletű és nagynyomású csővezetékeket.

atYangzhou Tianshun csővezeték technológia, állandó rugós függesztőket gyártunk bevált hajtókar-összekötő rúdmechanizmus segítségével, kiváló minőségű nyomórugóval párosítva. Ez a kialakítás kiegyensúlyozza a rugónyomatékot a terhelési nyomatékkal a főtengely körül a teljes löket során, így a terhelési eltérést alapkivitelben ±5%-on belül tartja – a nagy pontosságú konfigurációknál pedig ±3%-on belül. Mindegyik szerelvény védőburkolatban van, amely megvédi a belső alkatrészeket az építési törmeléktől és a környezeti szennyeződésektől, csökkentve a karbantartási kockázatot a tartó élettartama alatt.

Műszaki adatok és sorozat

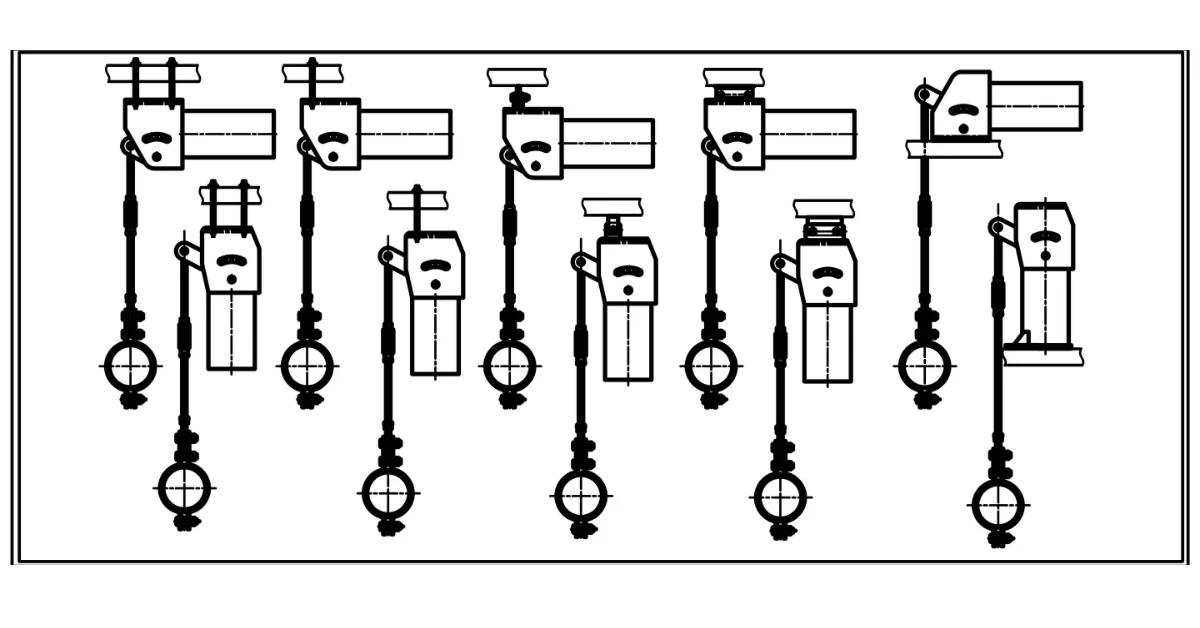

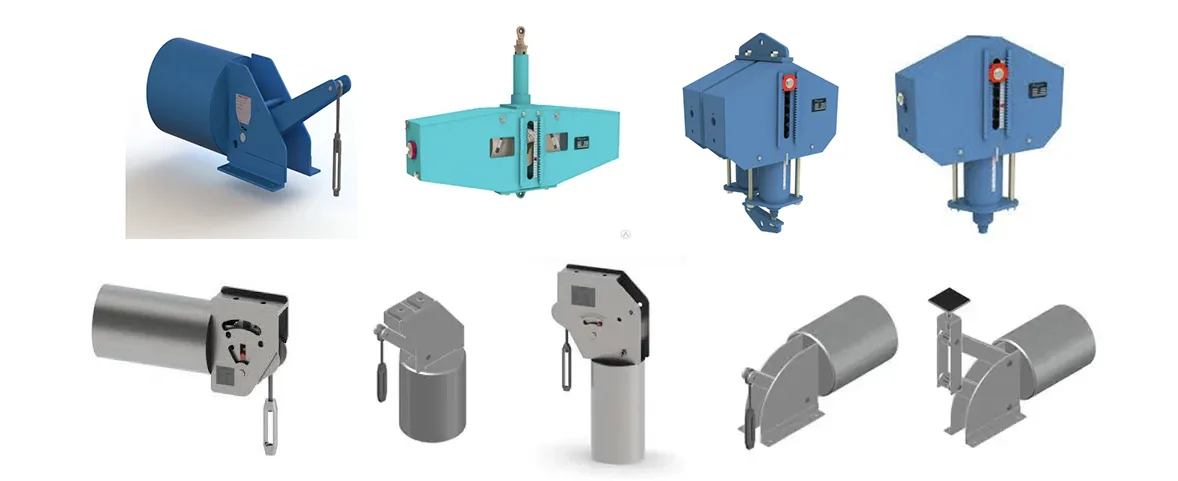

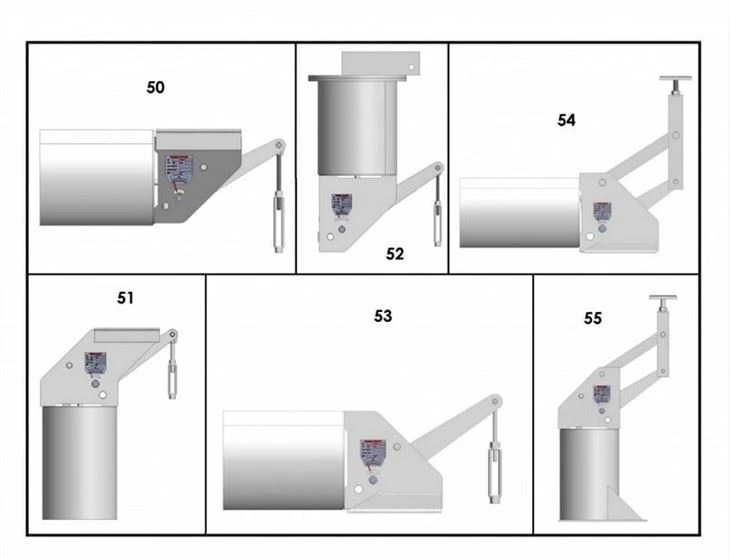

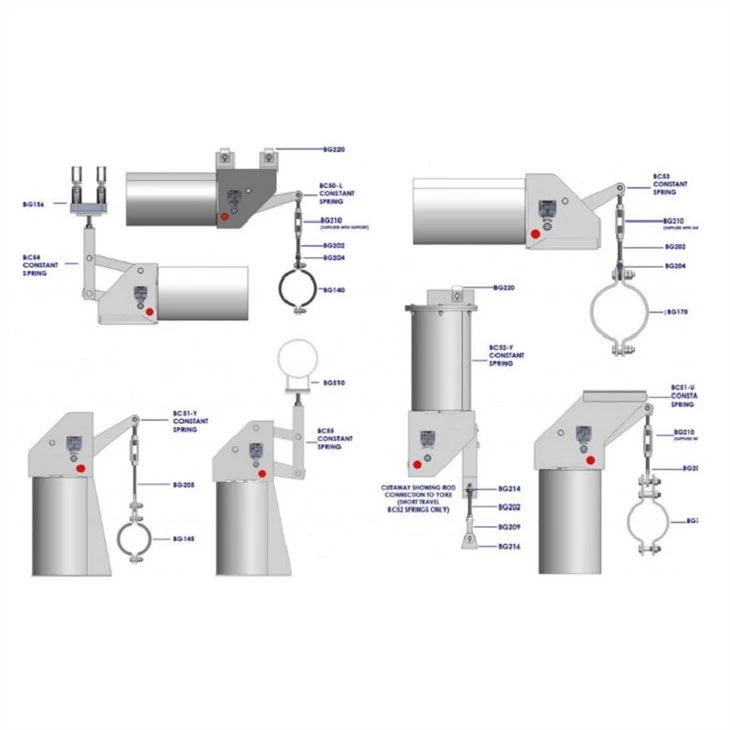

A miénkállandó rugótámaszA portfólió 0,1 kN és 500 kN közötti üzemi terhelési tartományt fed le, standard 50 mm, 100 mm, 200 mm és 400 mm mozgási lehetőséggel, valamint 600 mm-ig egyedi utak is elérhetők. A szabványos sorozatok közé tartoznak a PH, LH, CA, CS és TH modellek, amelyek vízszintes és függőleges telepítésre egyaránt alkalmasak. A rugótekercsek 60Si2Mn vagy 50CrVA ötvözött acélból készülnek, a házak pedig tűzihorganyzott vagy epoxi bevonattal készülnek, hogy megfeleljenek a -20°C és +80°C közötti környezeti hőmérsékletnek.

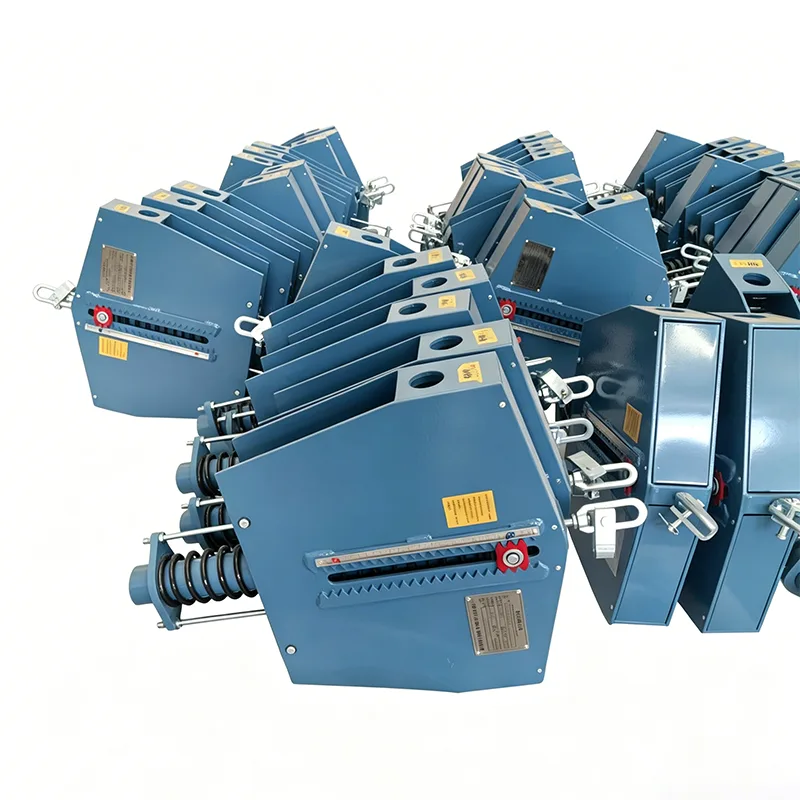

Minden állandó rugós akasztó gyárilag az ügyfél által meghatározott terhelési és hideg/meleg pozíciókra van beállítva, és felső és alsó mozgáskorlátozókkal van felszerelve a túlfutás megakadályozása érdekében. A jól látható haladási skála és a terhelésbeállító tárcsa lehetővé teszi a helyszíni finomhangolást a névleges terhelés ±10%-án belül, egyes konfigurációk pedig ±20%-ig állíthatók 2%-os lépésekben. Piros előre beállított csapok gyárilag vannak felszerelve a tartó rögzítésére a hidrosztatikus tesztelés és a savas mosás során, és ellenállnak a névleges terhelés kétszeresének a rendszer üzembe helyezésekor történő eltávolítás előtt.

Szabványok és egyedi tervezés

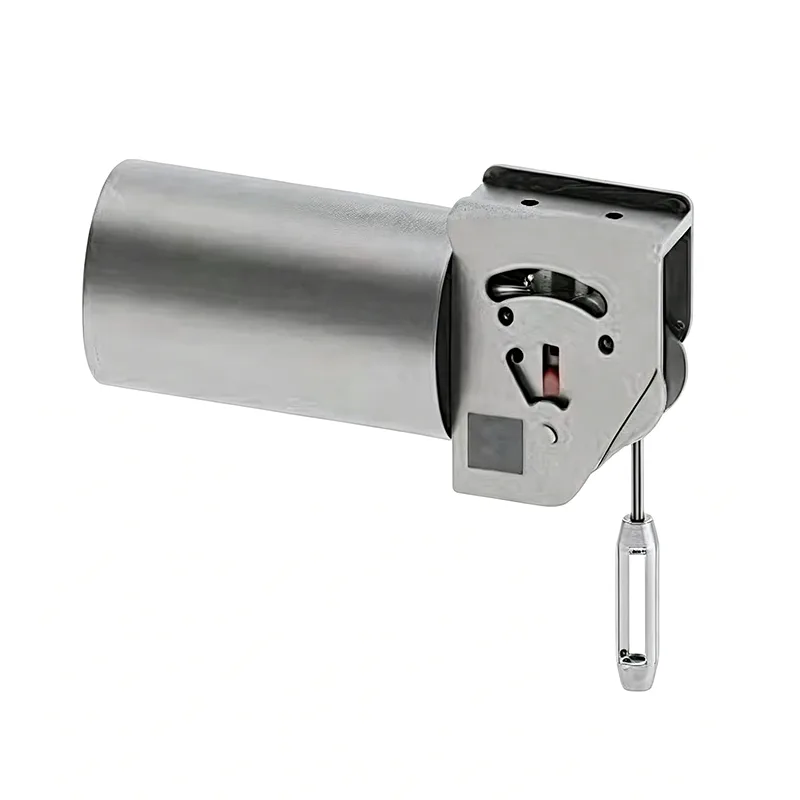

Az összes állandó terhelésű rugótartót a GB/T 17116.1/.2/.3 és az NB/T 47039 szabványnak megfelelően tervezték és gyártották, és teljes mértékben átalakíthatók a nemzetközi szabványok szerint, beleértve az MSS SP-58, ASME B31.1 / B31.3, EN 13480-3, VGB-R 510 B850 és J11Ssss, valamint a tapasztalat gyártói általunk is támogatott csővezetékeket. teljesen egyedi állandó erőtámogatásokat állít elő az ügyfél rajzai és projektspecifikus paraméterei alapján.

Alkalmazás a kritikus iparágakban

Az állandó rugós függesztőket olyan csőrendszerekben határozzák meg, ahol a terhelés állandósága nem alku tárgya. A tipikus létesítmények közé tartoznak a hőerőművek, az atomerőművek, a finomítók, az LNG- és LPG-terminálok, a távfűtési hálózatok, valamint a petrolkémiai és gyógyszergyárak magas hőmérsékletű folyamatsorai. Gyakran ugyanazon a csővezetéken változtatható rugós támasztékok mellett helyezkednek el – állandó egységek a nagy elmozdulású csomópontoknál és változó rugós függesztők a kisebb hőmozgású helyeken.

Szélesebb csőtartó termékválaszték

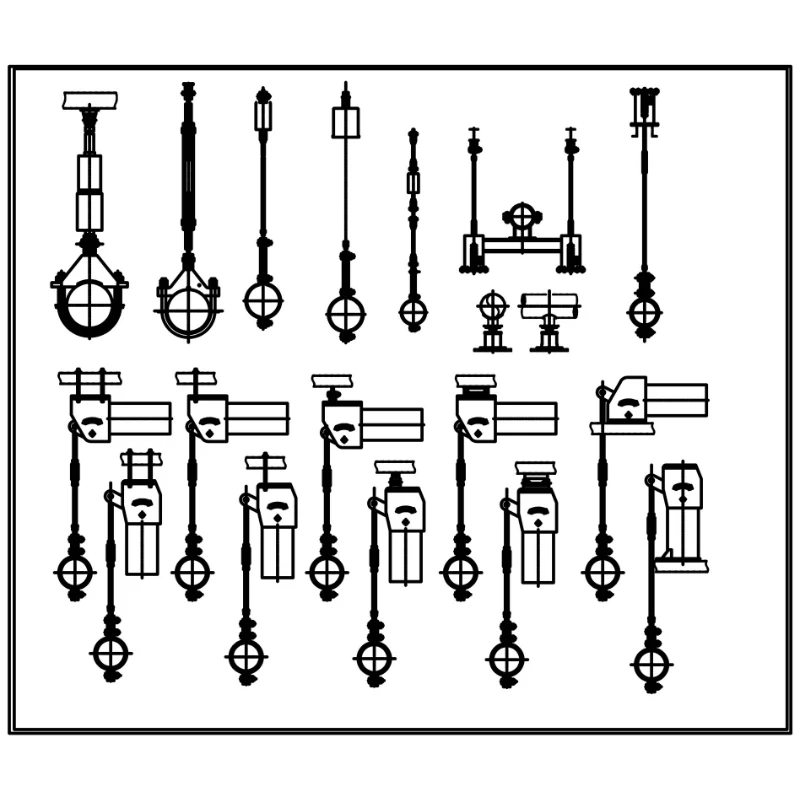

Az állandó rugós függesztőkön túl a teljes csőtartó-portfóliónk változó rugós támasztékokat, merev akasztókat, csőpapucstartókat, előszigetelt csőtartókat és hidraulikus csillapítókat tartalmaz a dinamikus terhelésszabályozáshoz. A hőmozgás kompenzációt igénylő projektekhez fém harmonika tágulási hézagokat, gumi tágulási hézagokat és szövet tágulási hézagokat is szállítunk, amelyek a tartórendszereinkkel integrálva teljes csővezeték-megoldást alkotnak.

Minőség- és szolgáltatásbiztosítás

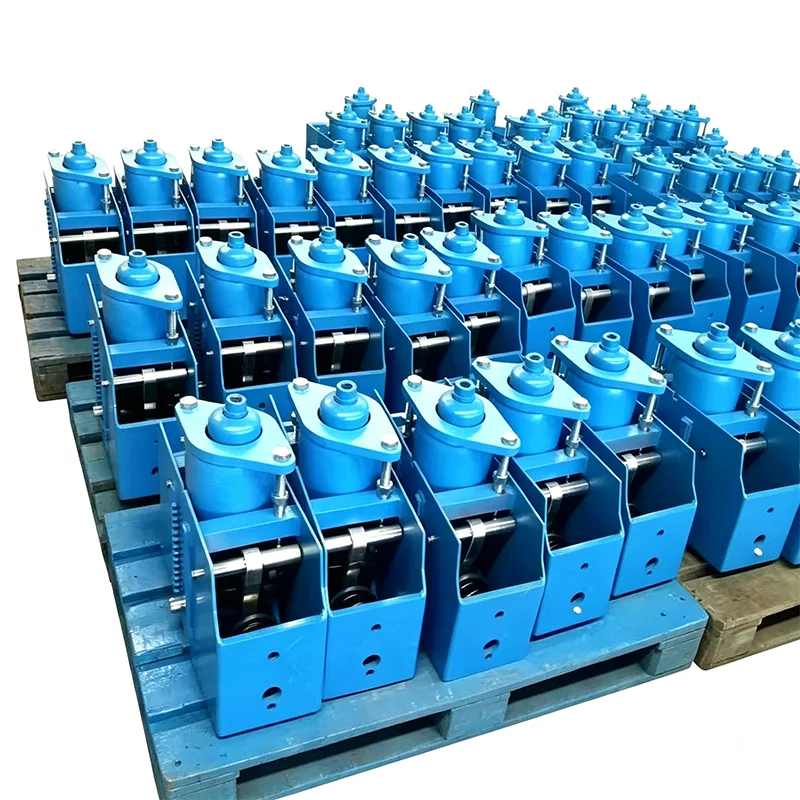

Minden támogatást teljes házon belüli tesztelésnek vetnek alá a kiszállítás előtt, amelyet ISO 9001:2015 minőségirányítási rendszerünk, valamint szükség esetén ASME és API szabványoknak való megfelelés támogat. Az ügyfelek célzott műszaki támogatást kapnak a telepítésen keresztül, a 24 órás válaszadástól kezdve az összes árajánlatra, valamint az értékesítés utáni szolgáltatásunk részeként helyszíni terhelésbeállítási útmutatást kapnak. Több mint 14 éves csőtartók és dilatációs hézagok gyártásával 45 ország projektjéhez, szabványos katalógusegységeket és teljesen megtervezett egyedi megoldásokat szállítunk az EPC-vállalkozók és végfelhasználók számára világszerte.

Gyakran Ismételt Kérdések

Mi a különbség az állandó rugós akasztó és a változtatható rugós támasz között?

A változtatható rugótámaszok változó reakcióerőt fejtenek ki, amikor a cső függőlegesen mozog, a rugó összenyomása vagy megnyúlása miatt. Az állandó rugós függesztők hajtókaros hajtórúd-mechanizmust használnak, hogy a teljes mozgási tartományban közel egyenletes támasztóerőt tartsanak fenn. Ökölszabályként állandó mértékegységeket kell megadni, ha a hőeltolódás meghaladja az 50 mm-t, vagy ahol a terhelés változásának 6% alatt kell maradnia, hogy elkerülhető legyen a feszültség átvitele a szivattyúkra, turbinákra vagy más érzékeny berendezésekre.

Mit jelent a ±5%-os terhelési eltérés állandó rugótámasznál?

A terhelési eltérés a tényleges támasztóerő és a névleges névleges terhelés közötti maximális százalékos különbség a munkaút bármely pontján. Szabványos állandó rugós függesztőink ±5%-on belül tartják az eltérést, ami megfelel a legtöbb ipari csővezetéki követelménynek. A kritikus alkalmazásokhoz, mint például a nukleáris vagy nagy pontosságú folyamatsorokhoz, nagy pontosságú egységeket kínálunk ±3%-os eltéréssel.

Mikor kell eltávolítani a piros előre beállított csapokat?

Az előre beállított csapok gyárilag úgy vannak beszerelve, hogy az akasztót a hideg beépítési helyzetében rögzítsék, lehetővé téve a hidrosztatikus tesztelés és a cső savas mosásának befejezését a rugószerelvény összenyomása vagy meghosszabbítása nélkül. Ezeket a rendszer üzembe helyezése előtt el kell távolítani, jellemzően a hidroteszt és az üzembe helyezés előtti ellenőrzések befejezése után. Szabványos csapjaink a névleges terhelés kétszeresét is kibírják a tesztelés során; tudassa velünk, ha projektje magasabb biztonsági ráhagyást igényel.

Beépítés után a helyszínen beállítható a terhelés?

Igen. Minden állandó rugós akasztó terhelést beállító csavarral és kalibrált tárcsával van felszerelve. A csavar elfordítása 2%-os lépésekben növeli vagy csökkenti az előre beállított terhelést, a teljes beállítási tartomány ±10% a standard egységeknél (akár ±20% a kiválasztott konfigurációkon). Ez lehetővé teszi a finomhangolást a tervezési feltételek és a tényleges helyszíni telepítés közötti kisebb eltérések kompenzálására.

Milyen szabványokat követnek az állandó rugós akasztóid?

Szabványos termékcsaládunk GB/T 17116.1/.2/.3 és NB/T 47039 szabványokhoz készült, és méretre és teljesítményre konvertálható az MSS SP-58, ASME B31.1, ASME B31.3, EN 13480-3, VGB-R 510 L szabványokkal, valamint a JIS B. Wes8 projektek teljes körű gyártása és egyedi specifikációinak gyártása.

Mi a tipikus átfutási idő?

A szabványos katalógusú konstans rugós akasztókat mennyiségtől és sorozattól függően általában 15-25 munkanapon belül szállítjuk. Az egyedi tervezésű egységek további tervezési és megerősítési időt igényelnek. Sürgős szállítás is megoldható kérésre, előzetes egyeztetés alapján a rendelés leadásakor, vagy legalább 20 nappal a tervezett szállítási dátum előtt.
