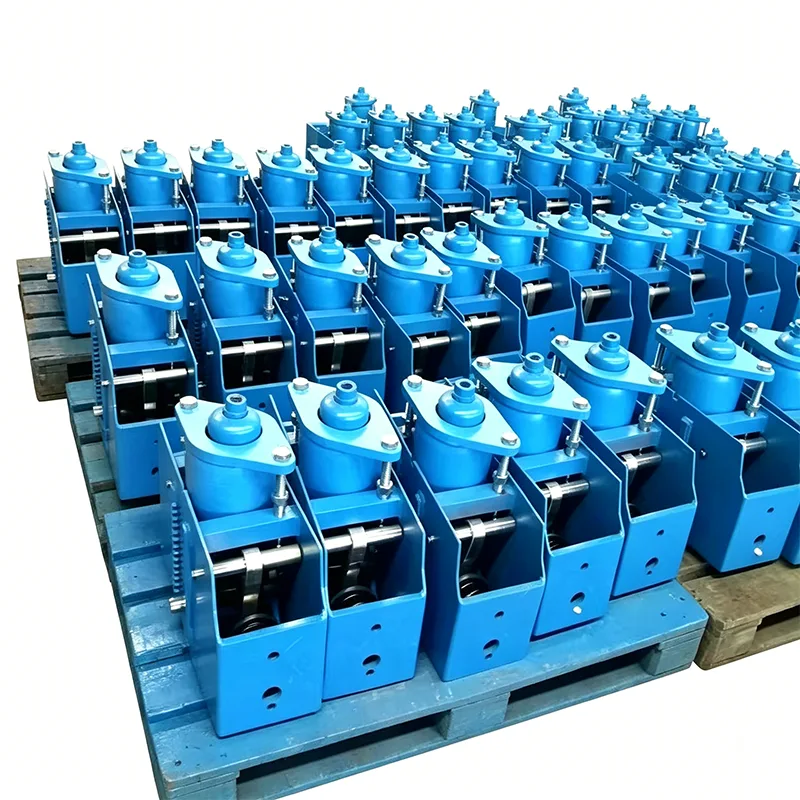

Nagy terhelésű állandó rugós akasztó

A nagy terhelésű állandó rugós függesztő kulcsfontosságú eleme az ipari csővezetékrendszerek elmozdulásának és terhelésének szabályozásának. Magas hőmérsékletű és nagynyomású munkakörülmények között a csővezetékek hőtágulást és összehúzódási elmozdulást generálnak a hőmérsékletváltozások miatt. Ha a támasztóerő az elmozdulással megváltozik, az a csővezeték feszültségkoncentrációjához vezet, és veszélyezteti a rendszer biztonságos működését. A nagy terhelésű állandó rugós akasztónk a nyomatékegyensúly elve alapján készült. Folyamatosan stabil támasztóerőt képes kiadni a csővezeték függőleges elmozdulásának teljes löketében, hatékonyan elkerülve a csővezetékek és a csatlakoztatott berendezések további feszültség által okozott károsodását.

A 2012-ben alapított Yangzhou Tianshun Pipeline Technology Co., Ltd. a csővezetéktartók és akasztók területére összpontosított, és 14 éves gyártási és alkalmazási tapasztalatot halmozott fel. Termékeink a világ több mint 40 országában szolgáltak ki kulcsfontosságú projekteket az energiaiparban, a petrolkémiai iparban, az energiaiparban és más iparágakban, és stabil minőséggel nyerték el az ügyfelek hosszú távú visszavásárlási bizalmát.

Az állandó rugós támasztó/akasztó típusvizsgálatából kapott terhelés-elmozdulás görbe. A vízszintes tengely az elmozdulást, míg a függőleges tengely a terhelést jelenti. A görbe megközelítőleg vízszintes marad a teljes munkaút során, ami azt mutatja, hogy a támasztóerő lényegében állandó marad, amikor a csővezeték a hőtágulás és -összehúzódás miatt elhajlik.

Ez a típusteszt igazolja az állandó rugós egységek terhelési állandóságát, teljes menetstabilitását és működési megbízhatóságát. Az összes gyártóegységet a szállítás előtt terhelési kalibrációnak vetik alá, és a terhelési eltérést ±6%-on belül szabályozzák az ANSI/MSS-SP-58-2018 és NB/T47038-2013 szerint.

Ezek a termékek nagy hőeltolódású ipari csőrendszerekhez alkalmazhatók, beleértve a fő gőzvezetékeket és más magas hőmérsékletű és nagynyomású csővezetékeket.

Alapvető működési elv

A nagy terhelésű, állandó rugós akasztó a kétkarú emelőszerkezet és a spirálrugó-szerelvény együttműködési kialakítását alkalmazza, amely állandó erőkibocsátást valósít meg a nyomatékegyensúly mechanikai elvén:

▶  Moment egyensúlyi mechanizmus: Amikor a csővezeték hőeltolódást generál, a rugószerelvény nyomatékot továbbít a karos mechanizmuson keresztül, így a terhelési nyomaték és a rugónyomaték mindig egyensúlyban van

▶  Bütyökvezető kompenzáció: A beépített precíziós bütyökvezető szerkezet kompenzálja a mechanikai súrlódás és a gyártási eltérések okozta terhelésingadozásokat

▶  Löketjelző eszköz: Vizualizált elmozdulásjelzővel van felszerelve, amely valós időben figyeli a csővezeték elmozdulását, megkönnyítve a helyszíni telepítést és beállítást

Műszaki paraméterek

Paraméter elem	Műszaki mutatók	Végrehajtási szabvány
Névleges terhelési tartomány	0,5 kN ~ 1000 kN (szuper nagy terhelés testreszabható)	GB/T 17116 / HG/T 20644
Üzemi elmozdulási tartomány	±50mm ~ ±500mm	Mérnöki tervezési követelményeknek megfelelően
Terhelési állandóság	≤±5% (a nemzeti szabvány követelményeinek ≤6%-os teljesítése)	Gyári ellenőrzés egységenként
Üzemi hőmérséklet tartomány	-20 ℃ ~ 450 ℃ (testreszabható a magas hőmérsékleti feltételekhez)	Anyaga adaptív kialakítás
Helyszíni terhelés beállítási tartomány	±10%	Speciális állítómechanizmussal felszerelve
Fáradt élet	≥10 000 ciklus	Szimulált üzemállapot-teszt
Rugós anyag	60Si2MnA nagy szilárdságú rugóacél	Vákuumos hőkezelési eljárás

A termék fő jellemzői

1. Stabil terhelés-állandósági teljesítmény

A nagy terhelésű állandó rugós függesztő terhelési eltérését a teljes löket során ±5%-on belül szabályozzák, ami meghaladja a nemzeti szabvány követelményeit. A többtárcsás rugókombináció és a precíziós mechanikai kialakítás révén biztosítja, hogy a csővezeték mindig egyenletes alátámasztást kapjon a hőelmozdulás során, alapvetően kiküszöbölve a feszültségkoncentráció kockázatát.

2. Erős alkalmazkodóképesség nagy terhelési körülményekhez

A nagy terhelésű csővezeték-rendszerekhez optimálisan tervezett teherhordó keret Q345B nagy szilárdságú szerkezeti acélt alkalmaz, a rugós henger pedig integrált fonással van kialakítva, kiküszöbölve a kerületi hegesztések rejtett veszélyeit. A termék legfeljebb 1000 kN terhelést képes elviselni, kielégítve a nagy erőművek, finomító egységek és egyéb létesítmények nagy terhelésű csővezetékeinek támogatási igényeit.

3. Kényelmes telepítés és karbantartás

▶  Teherreteszelő szerkezettel felszerelve, amely rögzíti a rugót beszerelés és szállítás közben, megakadályozva a véletlen elmozdulást

▶  A helyszíni terhelés ±10%-on belül finomhangolható, hogy alkalmazkodjon a tényleges munkakörülmények eltéréseihez

▶  Szabványos csatlakozási interfészek, kompatibilisek a különféle csővezeték-szerelési formákkal

▶  Moduláris szerkezet, a kopó alkatrészek kényelmes cseréje

4. Teljes körű munkakörülményekre vonatkozó fedezet

A termék alkalmazkodik a -20 ℃ és 450 ℃ közötti üzemi hőmérsékleti tartományhoz. Speciális munkakörülményekhez, például alacsony hőmérsékletű LNG-hez és magas hőmérsékletű gőzhöz, a megfelelő magas hőmérsékletnek vagy alacsony hőmérsékletnek ellenálló anyagok testreszabhatók, hogy extrém körülmények között is megbízható legyen a teljesítmény.

A termék műszaki adatai

Állandó rugós függesztő specifikációs táblázat	Példa
Modell / sorozat	PH, LH, CA, CS, TH
Terhelhetőség (üzemben)	0,1 kN - 500 kN
Teljes utazás	50 mm, 100 mm, 200 mm, 400 mm
Tényleges utazás	600 mm-ig
Terhelési eltérés (tűrés)	±5% (Normál) / ±3% (Magas Prec.)
Telepítési pozíció	Vízszintes / Függőleges
Ház befejezése	Tűzi horganyzott / epoxi
Üzemi hőm.	-20°C és +80°C között (környezeti)
Rugós tekercs anyaga	60Si2Mn / 50CrVA
Terhelés beállítási tartománya	±10% (helyszíni beállítás)

Gyártás és minőségellenőrzés

Teljes gyártási és tesztelési rendszerünk van az egyes nagy terhelésű állandó rugós függesztők megbízható teljesítményének biztosítására:

Szállítás előtt minden terméket házon belül teljesen tesztelnek

A feladás előtt minden termék átesik egy teljes házon belüli tesztelési programon. Ez a program kiterjed a méret- és szemrevételezésre, a PMI-re (pozitív anyagazonosításra), a keménységvizsgálatra, az MT/PT roncsolásmentes vizsgálatra, ahol alkalmazható, a rugóterhelés-vizsgálatra terhelés-elmozdulás görbékkel és a bevonat vastagságának mérésére. A gyári vizsgálati jelentéseket (FTR) és az anyagvizsgálati jelentéseket (MTR) a szállítmány tartalmazza.

Ez a házon belüli tesztelés nem az ILAC által akkreditált, harmadik fél által végzett tesztelés

Ha harmadik fél által végzett vizsgálatra vagy laboratóriumi vizsgálatra van szükség, az opcionális szolgáltatásként külön is megoldható.

Opcionális külső ellenőrzési szolgáltatások (külön idézve)

1. Anyagvizsgálat

Kémiai összetételelemzés, szakítószilárdsági vizsgálat, Charpy alacsony hőmérsékletű ütésvizsgálat és keménységvizsgálat áll rendelkezésre.

2. NDT hegesztés

Mágneses részecskék tesztelése (MT), folyadékpenetrációs vizsgálat (PT), ultrahangos vizsgálat (UT) és radiográfiás vizsgálat (RT) végezhető.

3. Rugóterhelési teljesítményteszt

A terhelés-elmozdulás görbéit tartalmazza.

4. Tűzi horganyzás / epoxi bevonat korrózióvédelmi ellenőrzése

5. Tanúi tesztelés, gyári felügyelet és szállítás előtti ellenőrzés (PSI)

Mitől különbözünk

Összehasonlítva a LISEGA nemzetközi csőtartó rendszerrel

A terhelési pontosság, a tesztelési szabványok és a dokumentációs rendszerek tekintetében a LISEGA nemzetközi csőtartó rendszert használjuk mérceként.

Több, mint egy szabványos hazai gyártó

Egy szabványos hazai gyártó jellemzően csak a terméket szállítja. Tovább megyünk azzal, hogy minden rugóegységhez terhelés-elmozdulás görbét biztosítunk. Segítünk továbbá harmadik fél SGS-teszteléseinek és szemtanúi ellenőrzéseinek megszervezésében, valamint támogatjuk a PE/CPE mérnökök dokumentum-ellenőrzését a tengerentúli projekteknél.

Szerviz és támogatás

▶  Értékesítés előtti műszaki támogatás: Professzionális értékesítési csapat, aki ismeri a különböző üzemállapot-alkalmazásokat, kiválasztási javaslatokat és műszaki megoldásokat tud adni a csővezeték paramétereinek megfelelően

▶  Személyre szabott szolgáltatások: a termék testreszabásának támogatása speciális terhelésekhez, speciális elmozdulásokhoz és speciális telepítési formákhoz

▶  Értékesítés utáni garancia: szerelési útmutatást és műszaki tanácsadást nyújt, és azonnal reagál a termékminőségi problémákra

▶  Szállítási ciklus: A hagyományos modellek raktáron vannak, és a személyre szabott termékeket a megállapodás szerinti ciklusnak megfelelően szállítjuk
