A csővezetékek a modern ipar mentőövei, amelyek olajat, gázt, vegyszereket és vizet szállítanak hatalmas távolságokon. Mindazonáltal érzékenyek számos külső erőre, beleértve a szeizmikus eseményeket, a szélterhelést, a vízkalapácsot és a nyomáslökéseket. Ezek a dinamikus és szeizmikus terhelések katasztrofális csővezeték-meghibásodást okozhatnak, ha nem kezelik megfelelően.Hidraulikus csillapítókazok a kritikus biztonsági berendezések, amelyek megvédik a csővezetékeket ezektől az erőktől. A hidraulikus snubber, más néven ütéscsillapító vagy szeizmikus snubber, egy mechanikus eszköz, amely lehetővé teszi a csővezeték lassú, szabályozott hőmozgását, miközben mereven reteszelődik gyors dinamikus terhelések hatására, ezáltal megakadályozza a túlzott elmozdulást és feszültséget. A Yangzhou Tianshun Pipeline Technology Co., Ltd.-nél a mi gyárunk több mint 25 éve gyárt nagy teljesítményű hidraulikus snubbereket, és láttuk, hogy ezek alapvető szerepet játszanak a kritikus infrastruktúra védelmében világszerte.
A hidraulikus csillapító védelmi mechanizmusa egy egyszerű, de rendkívül hatékony elven alapul: a sebességérzékeny reteszelésen. Normál üzemi körülmények között a snubber lehetővé teszi a csővezeték lassú termikus tágulását és összehúzódását, így korlátozás nélkül alkalmazkodik a termikus növekedéshez. Ha azonban szeizmikus esemény vagy hirtelen dinamikus terhelés lép fel, a snubber érzékeli a gyors sebességnövekedést, és azonnal reteszelődik, és merev támaszként működik, amely visszatartja a csövet és megakadályozza a túlzott mozgást. Ezt a gyors választ a precíziós tervezésű hidraulikus rendszer biztosítja, amely egy dugattyút, egy speciális szilikon folyadékkal töltött hengert és egy kifinomult szelepmechanizmust tartalmaz. Hidraulikus Snubbereinket úgy tervezték, hogy ezredmásodpercek alatt reagáljanak, biztosítva a csővezetékek védelmét a legsúlyosabb szeizmikus és dinamikus eseményekkel szemben. Ebben az átfogó útmutatóban elmélyülünk azon mérnöki, hidraulikus és anyagok kérdésében, amelyek a hidraulikus tömítőket nélkülözhetetlenné teszik a csővezetékek biztonsága szempontjából, valamint részletes műszaki előírásokat és alkalmazási útmutatást adunk gyárunk széleskörű tapasztalatai alapján.

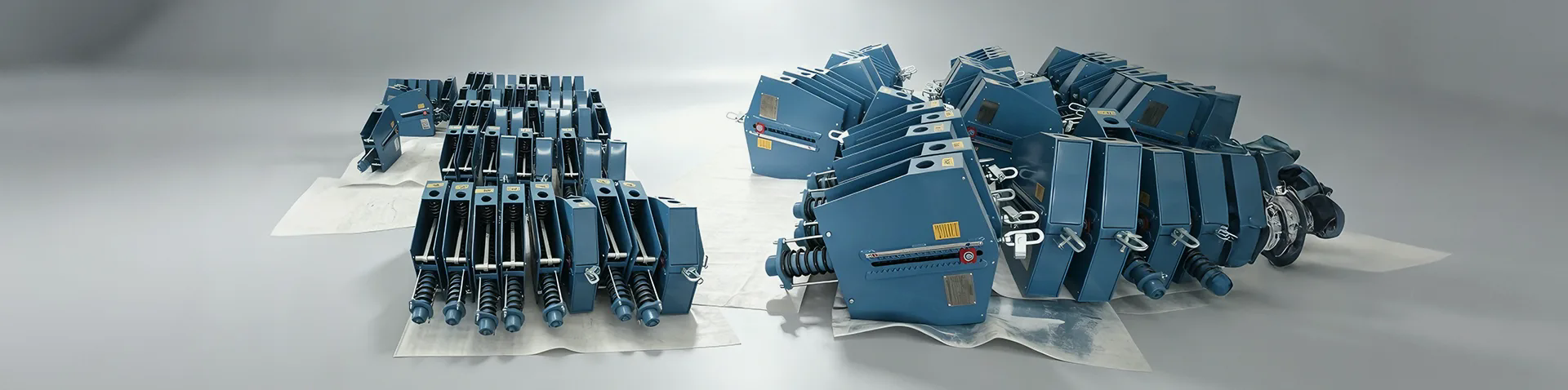

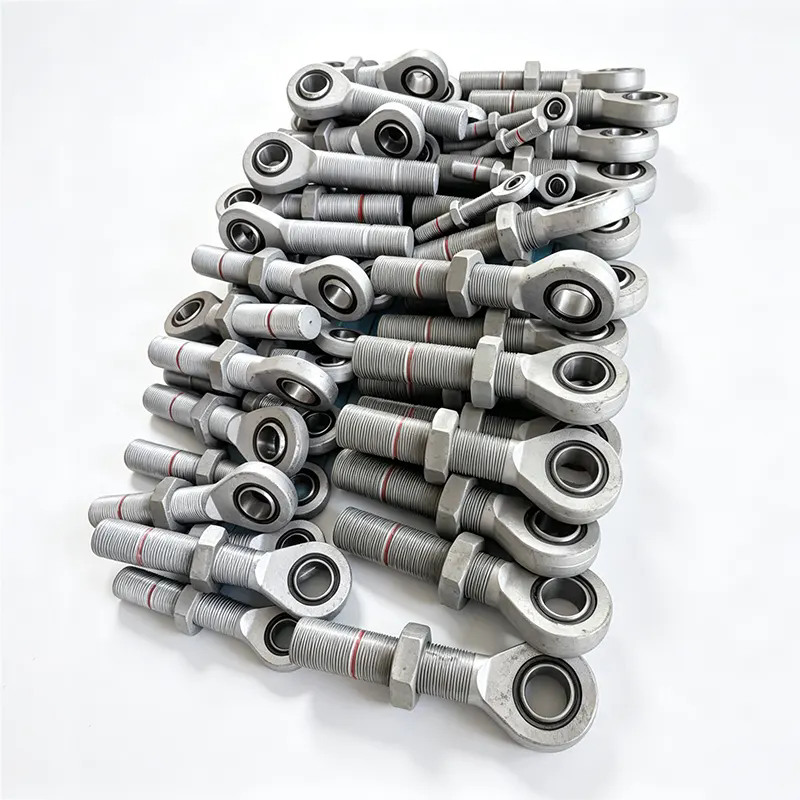

A Hydraulic Snubber lényegében egy sebességérzékeny energiaelnyelő eszköz, amely mozgásszabadságot biztosít a hőtáguláshoz és merev visszatartást dinamikus terhelés esetén. A készülék egy nagy viszkozitású szilikon folyadékkal töltött hengerből, egy speciálisan kialakított nyílásokkal ellátott dugattyúból és egy rugós visszacsapó szelep szerelvényből áll. Normál lassú hőmozgások mellett a dugattyú kis sebességgel halad át a folyadékon, lehetővé téve a folyadék minimális ellenállással történő átáramlását a nyíláson és a visszacsapó szelepen. Ez a szabad mozgás, amely jellemzően kevesebb, mint 100 mm/sec, lehetővé teszi a hőtágulást anélkül, hogy jelentős terhelést róna a csővezetékre. Ha azonban egy dinamikus esemény, például egy földrengés vagy egy vízkalapács nagy sebességű mozgást generál, a folyadékáramlás a nyíláson keresztül erősen korlátozódik a dugattyún átívelő nyomásesés miatt. A visszacsapó szelep bezárul, a folyadékot egy ellenőrzött bypass-on keresztül kényszeríti, így olyan csillapító hatást kelt, amely ellenáll a gyors mozgásnak. A reteszelés progresszív, ami azt jelenti, hogy a snubber egyre nagyobb ellenállást kínál a sebesség növekedésével, és gyakorlatilag merev ütközővé válik a nagyon nagy sebességű eseményekhez.
Főbb működési elveinkHidraulikus Snubbers:
Egy közel-keleti petrolkémiai üzem gyakorlati példája szemlélteti a működési elvet. Az üzem nagy átmérőjű gőzvezetékkel rendelkezett, amely normál működés közben jelentős hőtágulást tapasztalt, akár 150 mm-es mozgással. A régió azonban kisebb szeizmikus aktivitásra is hajlamos. A szabványos csőtartók lehetővé tették a hőmozgást, de nem tudták visszatartani a csövet földrengés során. Azáltal, hogy a hidraulikus csillapítóinkat stratégiai helyekre telepítettük, az üzem normál körülmények között szabad hőmozgást ért el, miközben a snubberek a szeizmikus események során reteszeltek, így a csőelmozdulás biztonságos szintre korlátozódott. Az üzem vezetője arról számolt be, hogy az 5,2-es erősségű földrengés során a snubberek hibátlanul működtek, megakadályozva a csővezetékrendszer sérülését.
Üzemünk aYangzhou Tianshun Pipeline Technology Co., Ltd.Különféle reteszelési érzékenységgel és löketteljesítménnyel rendelkező hidraulikus snubbereket gyárt, amelyek megfelelnek a különböző csővezetékméreteknek és működési feltételeknek. A nedves alkatrészekhez kiváló minőségű rozsdamentes acélt használunk, szilikonfolyadékunk pedig kémiailag inert és széles hőmérsékleti tartományban stabil. Minden egyes csillapítót dinamikus tesztberendezésen tesztelnek, hogy ellenőrizzék a reteszelési és csillapítási jellemzőit. Ez a precíziós tervezés iránti elkötelezettség biztosítja, hogy hidraulikus tömítéseink megbízható védelmet nyújtsanak a csővezetékek számára a legigényesebb környezetben is.
A szeizmikus események és a dinamikus terhelések összetett erőket generálnak, amelyek több irányban hatnak a csővezetékekre.Hidraulikus csillapítókkezelni ezeket az erőket a merev visszatartás és az energiaeloszlás kombinációjával. Amikor egy szeizmikus hullám áthalad a talajon, a csővezeték a talajjal együtt mozog, de mivel a csővezeték egy hosszú, folytonos szerkezet, tehetetlensége miatt lemarad a talajmozgástól. Ez a differenciális mozgás olyan hajlítási feszültségeket és axiális terheléseket idézhet elő, amelyek meghaladják a cső tervezési határait. A hidraulikus Snubber reteszelődik a szeizmikus esemény során, összekapcsolva a csövet a tartószerkezettel és megakadályozva a túlzott relatív mozgást. Ezenkívül a snubber hidraulikus csillapító hatása a szeizmikus energia egy részét hőként disszipálja, csökkentve a csővezeték és annak tartóinak általános terhelését.
A hidraulikus snubberek fő terheléscsökkentő mechanizmusai:
Egy délkelet-ázsiai cseppfolyósított földgáz (LNG) létesítményből származó esettanulmány bemutatja a hidraulikus snubbers hatásosságát a szeizmikus terhelések csökkentésében. A létesítmény szeizmikusan aktív zónában helyezkedett el, és 2 km hosszú föld feletti csőrendszerrel rendelkezett. A szeizmikus kockázatértékelést követően a mérnökök több mint 100 hidraulikus snubbert telepítettek a kritikus támogatási helyekre. A Richter-skála szerinti 6,2-es földrengés során a csövek a tervezettnek megfelelően reteszeltek, így a csőelmozdulás a számított biztonságos tartományra korlátozódott. Az esemény utáni ellenőrzések során a csőrendszer sérülését nem állapították meg, a létesítmény 48 órán belül folytatni tudta a működését. A létesítmény vezetője a Hidraulikus Snubbers nevéhez fűződik, hogy megakadályozták azt, ami akár katasztrofális meghibásodás is lehetett volna.
Üzemünk különféle konfigurációkban gyárt hidraulikus csillapítókat, beleértve az egyszeres és kettős működésű típusokat is, hogy megfeleljenek a különböző terhelési irányoknak és nagyságrendeknek. Kínálunk továbbá beépített vizuális helyzetjelzővel ellátott snubbereket, amelyek lehetővé teszik a karbantartó személyzet számára, hogy egy pillantással ellenőrizhesse a snubber állapotát. Mérnöki csapatunk a csővezeték szeizmikus és dinamikus terhelésekre adott válaszát a végeselem-elemzés (FEA) segítségével végezheti el a méretezési és elhelyezési vizsgálatot. Ez biztosítja, hogy a védőelemek optimálisan helyezkedjenek el és méretezzék a leghatékonyabb védelmet. Hidraulikus Snubbereinkkel a csővezeték-üzemeltetők biztosak lehetnek abban, hogy infrastruktúrájuk felkészült a legsúlyosabb szeizmikus és dinamikus eseményekre is.
T.S. A MACHINARY a hidraulikus snubberek átfogó választékát gyártja különféle csővezeték-alkalmazásokhoz. Termékcsaládunk különböző teherbírású, lökethosszúságú és reteszelési sebességű snubbereket tartalmaz, amelyek megfelelnek az erőművek, finomítók és ipari létesítmények speciális követelményeinek. Minden Hydraulic Snubber termékünk az ISO 9001 szabvány szerint készül, és megfelel az ASME B31.1, DIN EN 13480 és más nemzetközi szabványok követelményeinek. Az alábbi táblázat összefoglalja a legnépszerűbb Hydraulic Snubber modelljeink legfontosabb műszaki specifikációit, amelyeket világszerte kritikus csővezeték-védelmi alkalmazásokban használnak. Üzemünk egyedi projektkövetelményeket is tud gyártani, beleértve a speciális lökethosszokat, teherbírásokat és környezetvédelmi bevonatokat.
| Modell | Terhelhetőség (kN) | Löket (mm) | Zárási sebesség (mm/s) | Hőmérséklet tartomány | Folyadék típusa | Súly (kg) | Szerelés típusa |
| TS-10 | 10 | 50 | 80 | -20°C és +80°C között | Szilikon olaj | 8 | Karima / konzol |
| TS-20 | 20 | 100 | 100 | -20°C és +80°C között | Szilikon olaj | 15 | Karima / konzol |
| TS-40 | 40 | 150 | 100 | -20°C és +80°C között | Szilikon olaj | 28 | Karima / konzol |
| TS-60 | 60 | 200 | 120 | -20°C és +80°C között | Szilikon olaj | 45 | Karima / konzol |
| TS-100 | 100 | 250 | 120 | -20°C és +80°C között | Szilikon olaj | 72 | Karima / konzol |
| TS-150 | 150 | 300 | 150 | -20°C és +80°C között | Szilikon olaj | 110 | Karima / konzol |
| TS-200 | 200 | 350 | 150 | -20°C és +80°C között | Szilikon olaj | 155 | Karima / konzol |
A szabványos modelleken kívül gyárunk számos opcionális funkciót kínál a hidraulikus snubberek teljesítményének és alkalmasságának javítására meghatározott környezetekben. Ezek a következők: alacsony hőmérsékletű változat speciális szilikonfolyadékkal, amely -40°C-ig folyékony marad; magas hőmérsékletű változat, amely 120°C-on folyamatos üzemre van méretezve; és egy epoxibevonatú változat korrozív környezetekhez, például offshore platformokhoz és vegyi üzemekhez. Egyedi lökethosszakat is biztosítunk, hogy megfeleljen a csővezeték speciális hőmozgási követelményeinek.
Minőség-ellenőrzési folyamatunk 100 százalékos dinamikus teljesítménytesztet tartalmaz minden hidraulikus csillapítón, amely ellenőrzi, hogy a reteszelési sebesség, teherbírás és csillapítási jellemzők megfelelnek-e a megadott értékeknek. Nyomáspróbát is végzünk a hidraulikus rendszeren, hogy megbizonyosodjunk arról, hogy üzemi nyomás alatt nincs szivárgás. Minden egyes snubber egyedi sorozatszámmal van ellátva, amely lehetővé teszi a teljes nyomon követhetőséget a gyártástól a helyszíni telepítésig. Üzemünk aYangzhou Tianshun Pipeline Technology Co., Ltd.Átfogó leltárt vezet a szabványos snubberekről és alkatrészekről, lehetővé téve a gyors szállítást bármely helyre. Vállalunk egy snubber kiválasztási szolgáltatást is, ahol mérnökcsapatunk segít kiválasztani az optimális modellt és méretet az Ön speciális csővezetékvédelmi igényeihez.
Hidraulikus Snubbersprecíziós eszközök, amelyek gondos telepítést és rendszeres karbantartást igényelnek a rendeltetésszerű működés érdekében. A helytelen beszerelés azt eredményezheti, hogy a csillapító nem tud reteszelni dinamikus terhelés hatására, vagy blokkolhat, amikor nem kellene (például lassú hőmozgás esetén). Üzemünk aYangzhou Tianshun Pipeline Technology Co., Ltd.részletes telepítési irányelveket és karbantartási ajánlásokat ad, hogy segítse az ügyfeleket hidraulikus snubbereik megbízhatóságának és élettartamának maximalizálásában. Ezen irányelvek követése biztosítja, hogy a snubberek biztosítsák a szükséges kritikus védelmet a szeizmikus és dinamikus események során.
A hidraulikus snubberek legfontosabb telepítési és karbantartási gyakorlatai:
Egy egyesült államokbeli atomerőműből származó esettanulmány szemlélteti a rendszeres snubber karbantartás fontosságát. Egy rutinellenőrzés során a karbantartó személyzet felfedezte, hogy több hidraulikus tömítésen szivárogtak a tömítések, ami miatt a szilikonfolyadék lassan kiszivárgott. Ha nem kezelik, a csillapítók csökkentenék a csillapítási kapacitást, és előfordulhat, hogy földrengés közben nem reteszeltek megfelelően. Az üzem követte az általunk javasolt karbantartási eljárást, kicserélte a tömítéseket és feltöltötte a tömítéseket friss folyadékkal. Egy későbbi dinamikus teszt megerősítette, hogy a snubberek teljesen működőképesek. Az erőmű biztonsági vezetője megjegyezte, hogy a proaktív karbantartási program megakadályozta a potenciális biztonsági problémát, és a következő szeizmikus esemény során a snubberek teljesen működőképesek voltak.
Üzemünk átfogó tömítés-karbantartási kézikönyvet biztosít, amely lefedi az ellenőrzést, a tesztelést és a tömítéscsere eljárásait. A karbantartó személyzet számára képzési programot is kínálunk, amely kiterjed a tesztberendezések helyes használatára és a vizsgálati eredmények értelmezésére. Azon ügyfeleink számára, akik a kulcsrakész megoldást részesítik előnyben, kimerítő szolgáltatási szerződést ajánlunk, amely időszakos ellenőrzést, funkcionális tesztelést és tömítéscserét foglal magában. Ez a szolgáltatás biztosítja, hogy a hidraulikus snubberek optimális állapotban maradjanak, és szükség esetén készen álljanak a csővezetékek védelmére. A megfelelő telepítésbe és karbantartásba való befektetéssel a csővezeték-üzemeltetők biztosíthatják, hogy hidraulikus tömítőgyűrűik a legmagasabb szintű védelmet nyújtsák a csővezetékrendszer teljes élettartama alatt.
1. kérdés: Mi a különbség a hidraulikus lengéscsillapító és a mechanikus rugóstag között?
Válasz: A mechanikus rugóstag merev csatlakozást biztosít, amely nem enged semmilyen hőmozgást, ami nagy hőterhelést jelenthet a csővezetéken. A hidraulikus csillapító viszont lassú hőmozgást tesz lehetővé, miközben gyors dinamikus terhelés esetén reteszelődik. Ez azt jelenti, hogy normál működés közben a snubber alkalmazkodik a hőtáguláshoz, csökkentve a feszültséget. Szeizmikus vagy dinamikus terhelések hatására reteszel és merev támaszként működik. Ez a kettős funkció alkalmasabbá teszi a hidraulikus csillapítókat olyan csővezetékekhez, amelyek jelentős hőmozgást tapasztalnak, mivel megakadályozzák a hőterhelés felhalmozódását.
2. kérdés: Meg lehet-e javítani a hidraulikus csillapítót, vagy ki kell cserélni, ha meghibásodik?
Válasz: A hidraulikus tömítések sok esetben a tömítések cseréjével és a folyadék feltöltésével javíthatók. Ha azonban a belső dugattyú vagy a henger megsérül, a csillapítót ki kell cserélni. Üzemünk a legtöbb Hidraulikus Snubber modellünkhöz átépítési szolgáltatást kínál, ahol szétszedjük, átvizsgáljuk, kicseréljük a kopott alkatrészeket, és visszaszereljük a snubber-t az eredeti specifikációinak megfelelően. Javasoljuk, hogy szakképzett technikussal értékelje ki a csillapítót annak megállapítására, hogy a javítás vagy a csere a legköltséghatékonyabb megoldás.
3. kérdés: Hogyan határozható meg a hidraulikus csillapító reteszelési sebessége?
Válasz: A reteszelési sebességet a záróelem belső szelep- és nyíláskialakítása határozza meg, és a gyártás során állítják be. Jellemzően a csővezeték várható hőmozgási sebessége és a szeizmikus tervezési kritériumok alapján választják ki. A legtöbb alkalmazásnál 80 és 150 mm/s közötti reteszelési sebességet használnak. Üzemünk beállíthatja a reteszelés sebességét, hogy megfeleljen a konkrét projektkövetelményeknek. Kínálunk továbbá állítható reteszelési sebességgel rendelkező snubbereket, amelyek lehetővé teszik a terepi hangolást a csővezeték speciális mozgási profiljához.
4. kérdés: A hidraulikus csillapítók alkalmasak beltéri és kültéri telepítésre is?
Válasz: Igen, a hidraulikus csillapítók beltéri és kültéri telepítésre egyaránt alkalmasak. Mindazonáltal kültéri telepítésekhez, különösen korrozív környezetben vagy magas páratartalmú helyeken, korrózióálló bevonattal (epoxi vagy horganyzott) bevonattal ellátott snubbereinket ajánljuk. Rendkívül hideg éghajlatra kínálunk alacsony hőmérsékletű változatot speciális folyadékkal, amely -40°C-ig folyékony marad. Üzemünk részletes útmutatást tud adni az adott telepítési környezethez legmegfelelőbb anyag- és bevonatolási lehetőségekről.
5. kérdés: Milyen tanúsítványokkal rendelkezik a Yangzhou Tianshun Pipeline Technology Co., Ltd. a hidraulikus csillapítóira?
Válasz: Hidraulikus Snubbereink ISO 9001:2015 (Minőségirányítás) és ISO 14001:2015 (Környezetmenedzsment) tanúsítványok alapján készülnek. A csővezetéktartókra vonatkozó ASME B31.1, DIN EN 13480 és GB/T 17116.3 szabványoknak is megfelelünk. Termékeinket külső szervezetek tesztelik és tanúsítják, beleértve az SGS-t és a TÜV-t is, és minden megrendeléshez teljes körű vizsgálati jelentést és tanúsítványt biztosítunk. Üzemünket rendszeresen auditálják annak érdekében, hogy gyártási folyamataink és minőségellenőrzési rendszereink megfeleljenek a legmagasabb nemzetközi szabványoknak.
A hidraulikus csillapítók alapvető eszközök, amelyek kritikus védelmet nyújtanak a csővezetékeknek a szeizmikus és dinamikus terhelésekkel szemben. Azáltal, hogy normál körülmények között szabad hőmozgást tesznek lehetővé, és gyors dinamikus események esetén reteszelődnek, megakadályozzák a túlzott elmozdulást, csökkentik a feszültséget és elvezetik az energiát, biztosítva a csővezetékrendszer integritását és biztonságát. A Yangzhou Tianshun Pipeline Technology Co., Ltd.-nél a mi gyárunk évtizedek óta nagy teljesítményű hidraulikus csillapítókat tervez, és a modellek széles skáláját kínálja különböző teherbírással, löketekkel és reteszelési sebességekkel, hogy megfeleljen a különféle alkalmazásoknak. A minőség, a precíziós tervezés és az ügyféltámogatás iránti elkötelezettségünk biztosítja, hogy snubbereink megbízható védelmet nyújtsanak a világ legkritikusabb infrastrukturális projektjei számára.
Szeretné megvédeni csővezetékrendszerét a szeizmikus és dinamikus terhelésekkel szemben?Lépjen kapcsolatba a Yangzhou Tianshun Pipeline Technology Co., Ltd.-vel még maátfogó snubber konzultációra. Mérnöki csapatunk elemzi az Ön csővezetékének tervezését, működési körülményeit és szeizmikus kockázati profilját, hogy javaslatot tegyen az optimális hidraulikus snubber modellre, méretre és elhelyezésre. Ingyenes megvalósíthatósági tanulmányokat, versenyképes árakat és gyors szállítást kínálunk, teljes körű telepítési és karbantartási támogatással.Kérje ingyenes Hidraulikus Snubber konzultációját a Yangzhou Tianshun Pipeline Technology Co., Ltd.-től, és győződjön meg arról, hogy csővezetéke védve van a váratlan eseményekkel szemben.
-
