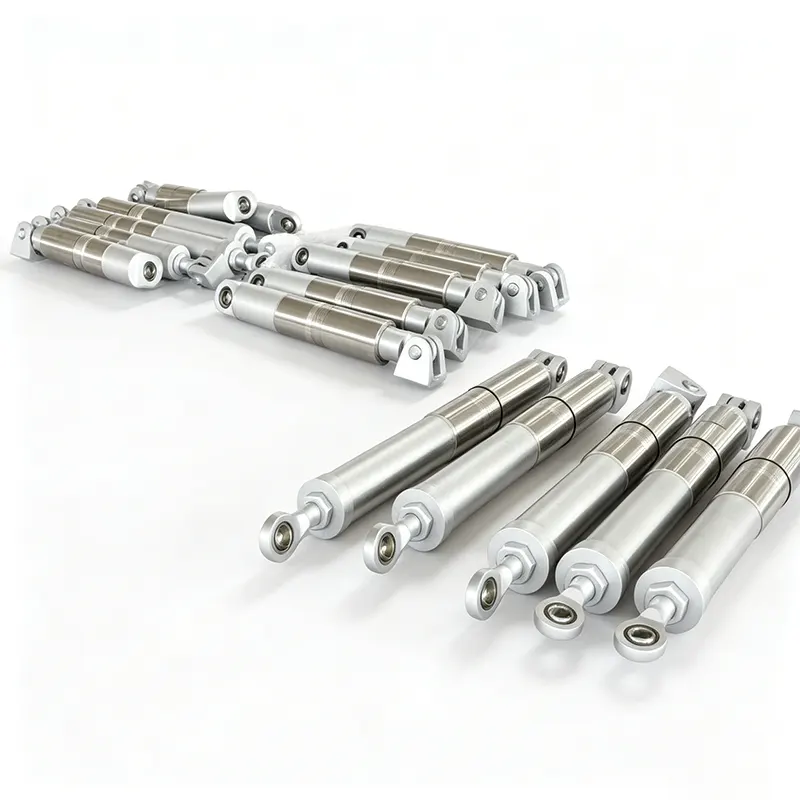

Hidraulikus tömítések a csőrögzítéshez

A Yangzhou Tianshun 2012 óta szállít hidraulikus snubbereket az energiatermelő, petrolkémiai és nukleáris létesítmények számára. YZN sorozatú snubbereink több mint 45 országban működnek, mögöttük egy 35 000 m²-es gyár, több mint 100 képzett személyzet és az ISO 9001:2015 szerint tanúsított minőségbiztosítási rendszer áll.

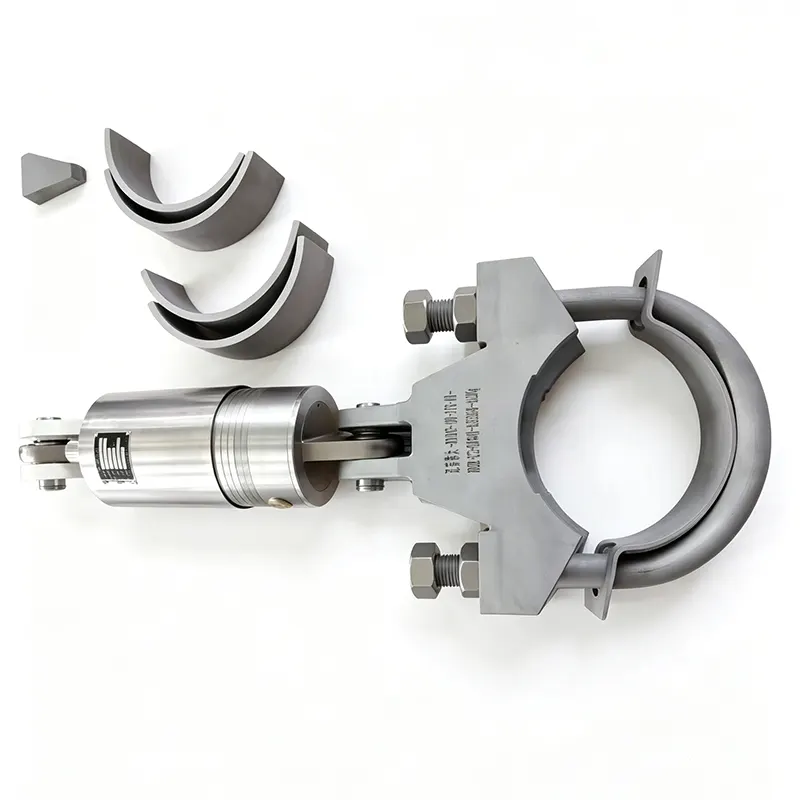

Hogyan védi a hidraulikus csillapító a csöveket

A hidraulikus csillapító egy sebességérzékeny korlát. Normál üzemi körülmények között a hőtágulás és összehúzódás hatására a cső lassan mozog. A csőrögzítéshez készült hidraulikus snubbers gyakorlatilag ellenállás nélkül követi ezt a mozgást, és úgy működik, mint egy szabadon csúszó támasz. Amikor a cső hirtelen felgyorsul – vízkalapács, biztonsági szelep kisülés, szeizmikus tevékenység vagy szivattyú leoldás miatt – a belső szelep a másodperc töredéke alatt bezáródik. Ebben a pillanatban a csillapító csaknem merev támasztékká válik, átviszi a dinamikus terhelést az épület szerkezetére vagy a rögzítési pontra, és megakadályozza a cső elmozdulását, amely egyébként ütközési sérülést, túlfeszültséget vagy kifáradási meghibásodást okozhat.

A kritikus különbség a sebességküszöb. A lassú mozgások korlátlanul haladnak át. A gyors mozgások ki vannak zárva. Ez lehetővé teszi a csőrendszer számára, hogy megőrizze rugalmasságát a tartós hőciklusokhoz, miközben csak szükség esetén kap azonnali visszatartást.

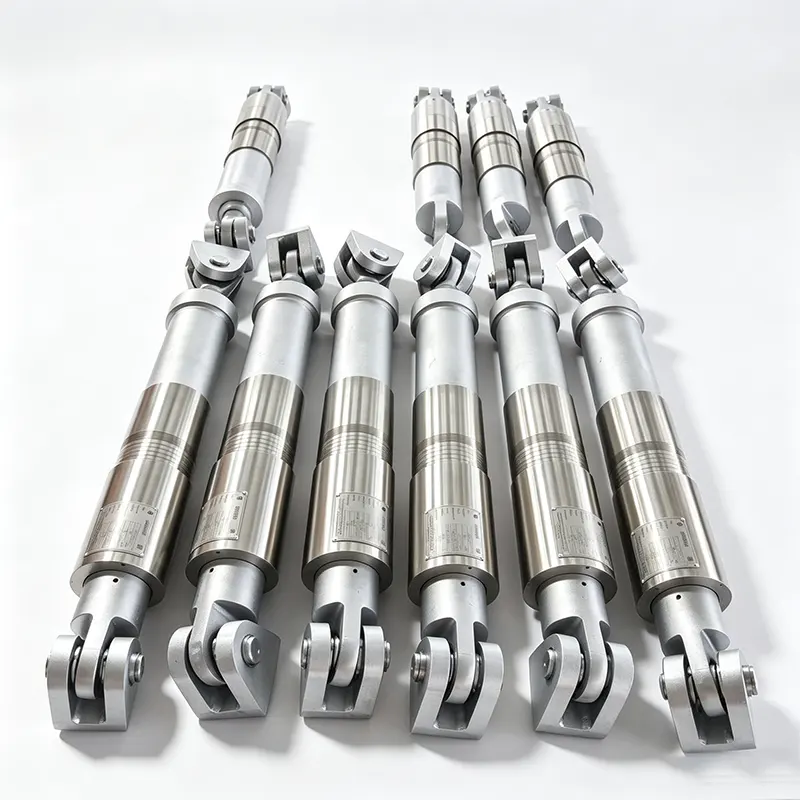

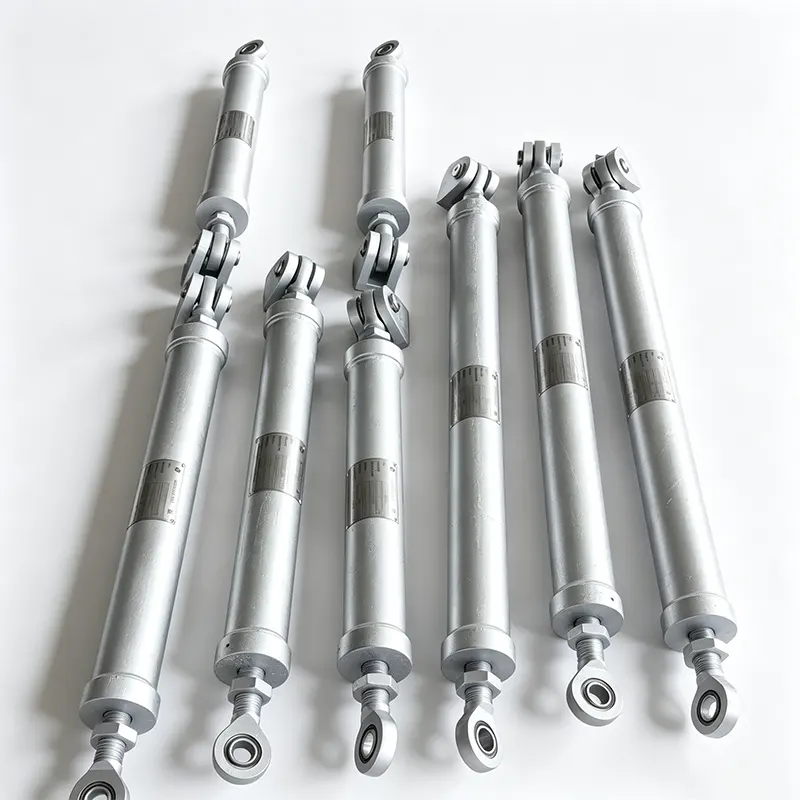

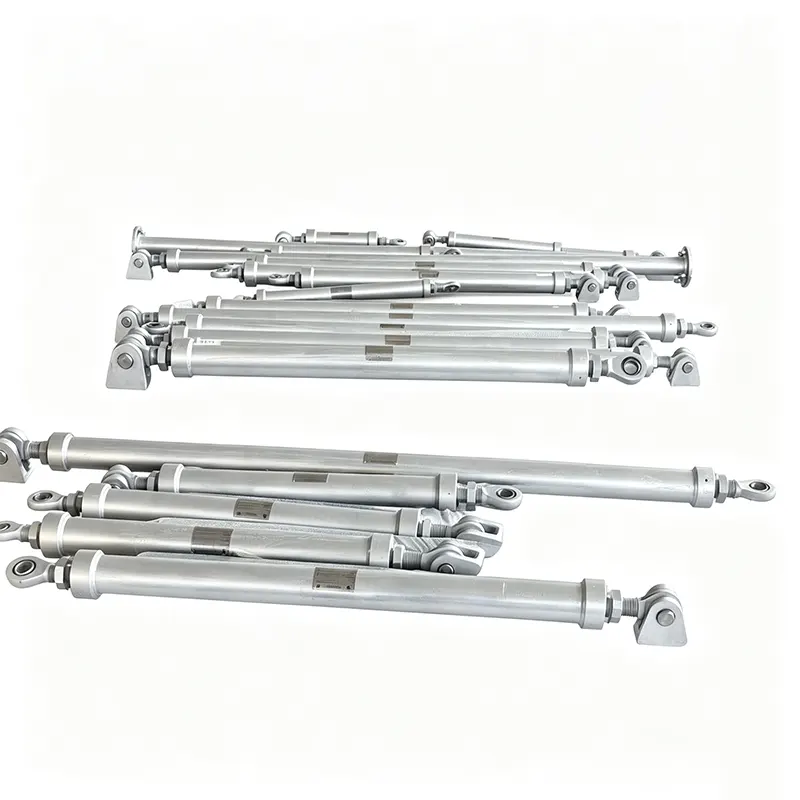

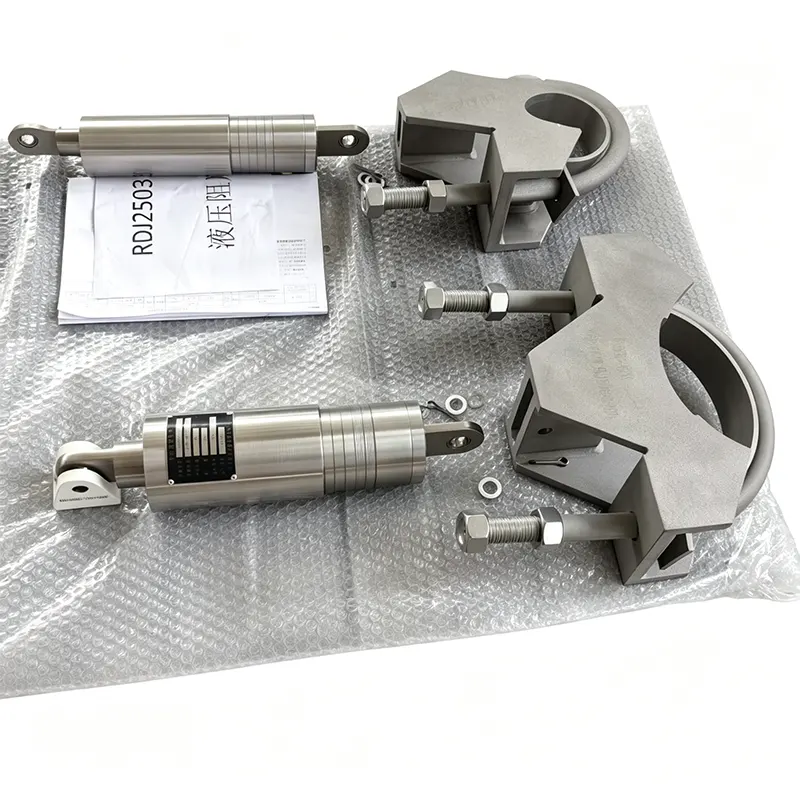

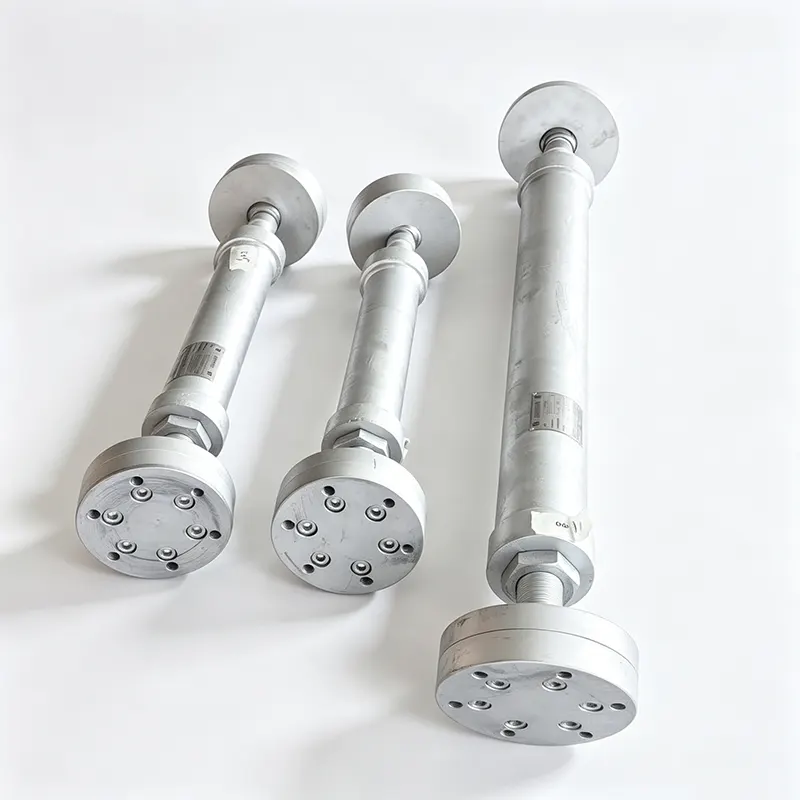

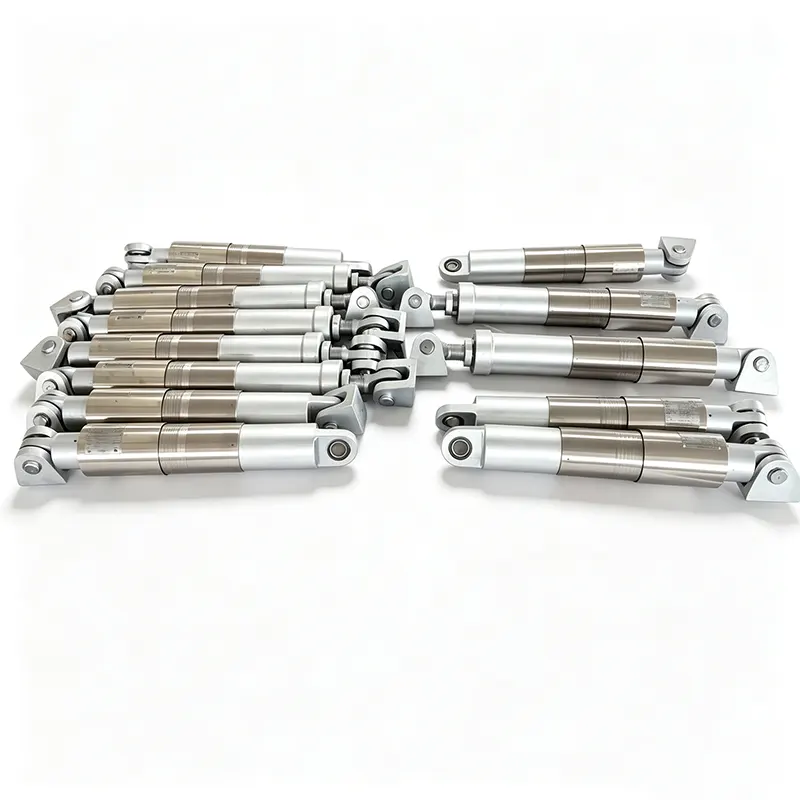

YZN sorozat kialakítása és jellemzői

Látható helyzetjelző

A csillapítótesten látható mechanikus jelzőfény mutatja a rendelkezésre álló lökettartományt mindkét irányban. A karbantartó csapatok a készülék leválasztása nélkül egy pillantással ellenőrizhetik, hogy az egység a tervezett útjain belül működik-e, vagy beállítást igényel.

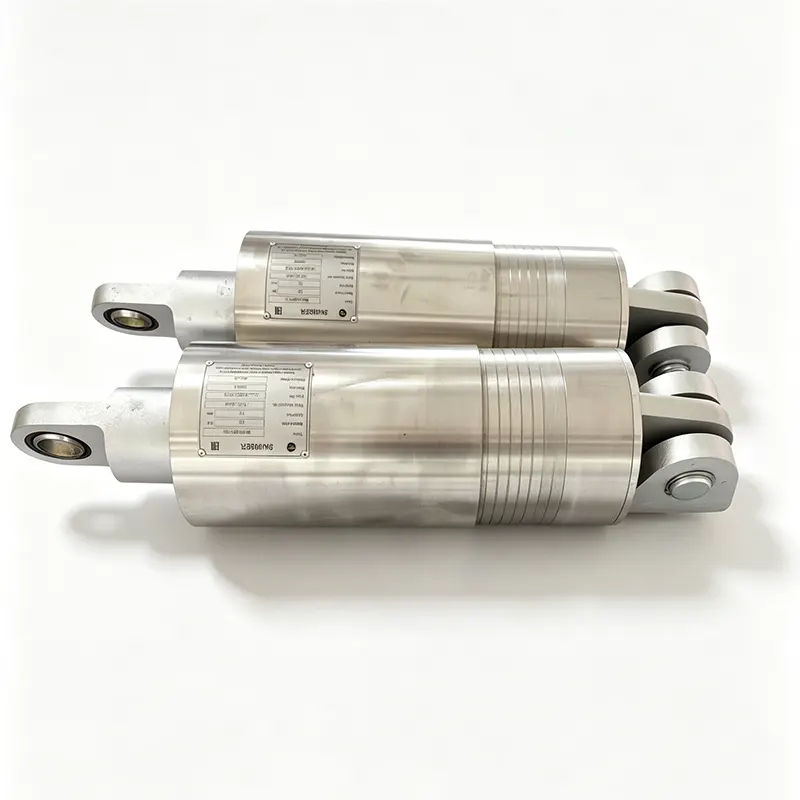

Kompakt és szimmetrikus felépítés

A szimmetrikus elrendezés leegyszerűsíti a telepítési tájolást és csökkenti a helytelen szerelés valószínűségét. Kompakt burkolata illeszkedik szűk csőtartókba és zsúfolt helyekre, ahol nem helyezhetők el nagyobb rugók vagy merev támaszok.

Alacsony súrlódás és rövid zárási idő

A belső súrlódás minimálisra csökkenthető a precíziós megmunkálás és a tömítésválasztás révén. A dinamikus válaszidő, a gyors mozgás kezdetétől a teljes reteszelésig eltelt idő rendkívül rövid. Ez biztosítja, hogy a cső elhanyagolható mértékben elmozduljon, mielőtt a csillapító bepattanna, ami kritikus fontosságú az érzékeny berendezések, például a turbinák csatlakozásai és a nyomástartó edények fúvókái védelmében.

Magas reteszelőerő képesség

Reteszelt állapotban a csőrögzítő hidraulikus csillapítói jelentős húzó- és nyomóterhelést képesek elviselni anélkül, hogy engednének. A dinamikus reakció során keletkező csillapítóerő arányos a bemeneti sebességgel, és a szükséges tervezési terhelésig megadható, a csőfeszültség-elemzési igényeknek megfelelően.

Pecsét és média kompatibilitás

A tömítéseket a hidraulikafolyadékkal és a külső üzemi környezettel való hosszú távú kompatibilitás érdekében választották ki. A folyékony közeg, jellemzően egy nagy stabilitású szilikonolaj, állandó viszkozitást tart fenn az üzemi hőmérséklet-tartományban. A tömítőanyagok ellenállnak az öregedésnek és a szivárgásnak, hozzájárulva a hosszú, karbantartást nem igénylő élettartamhoz.

Műszaki terjedelem

Minden érték az adott csőterhelési esethez és a projekt követelményeihez igazodik. A nem szabványos löketeket, terhelési értékeket és csatlakozási típusokat az ügyfél rajzai alapján gyártják.

Minőségellenőrzés és tesztelés

Minden YZN hidraulikus csillapítón átesik a működési átvételi teszten a szállítás előtt. Egy dedikált próbapad lassú ciklust alkalmaz a szabad mozgás ellenőrzésére, majd gyors elmozdulást szimulál a reteszelés megerősítése és a keletkező teherbírás mérése érdekében. A nyomáshatárt teszteljük, és a löketjelző működését validáljuk. A vizsgálati jegyzőkönyveket megőrizzük, és a szállítmányhoz mellékeljük.

A nyomást tartalmazó alkatrészek és a hidraulikafolyadék anyagok nyomonkövethetősége megmarad. A nukleáris alkalmazásokban a szükséges minőségbiztosítási programokat alkalmazzák, beleértve az ASME Boiler and Pressure Vessel Code III. szakaszának megfelelő szakaszait és a további ügyfél-specifikus követelményeket. ISO 9001 tanúsítvánnyal rendelkező rendszerünk minden eljárást szabályoz, a nyersanyag átvételtől a végső ellenőrzésig.

Megrendeléseink több mint 70%-a olyan hosszú távú, visszatérő ügyfeleinktől származik, akik bíznak abban, hogy több projekten keresztül is folyamatosan teljesítenek kiesőink.

Ahol hidraulikus csillapítókat használnak csőrögzítésre

Az YZN sorozatot olyan kritikus csőrendszerekbe szerelik be, ahol a termikus rugalmasság és az azonnali dinamikus visszatartás kombinációja megkérdőjelezhetetlen.

Atomerőművek

Fő gőz-, tápvíz- és biztonsági csővezetékek. A snubberek védelmet nyújtanak a szeizmikus események és a csőtörés dinamikus hatásai ellen, miközben nagy hőelmozdulásokat tesznek lehetővé normál működés közben. A teljes anyag- és vizsgálati dokumentáció csomagok alapfelszereltségnek számítanak.

Hőerőművek

Kazán tápvíz vezetékek, gőzelszívó csövek és turbina bypass rendszerek. A csillapítók csökkentik a szelepműködésből származó átmeneti terheléseket, és megakadályozzák a csőkorbácsolást.

Petrolkémiai és finomítói egységek

Folyamatcsövek FCCU-ban, reformerekben és kompresszorállomásokban. A snubberek kezelik a kétfázisú áramlás okozta vibrációt és az alkalmi robbanásszerű terheléseket, miközben alkalmazkodnak a termikus ciklusokhoz.

Acélgyárak és ipari gázrendszerek

A forrófúvós kályhák és az oxigénlándzsa csövek gyors hőtranzienseket és vibrációt tapasztalnak. A hidraulikus csillapítók a hőnövekedés korlátozása nélkül tartják fenn a csövek beállítását.

Szivattyú- és kompresszorállomások

A nyomóvezetékek lüktetésnek vagy vízlökésnek vannak kitéve. A snubberek sebességérzékeny korlátként működnek, megakadályozva a karimák és támasztékok feszültségét.

Gyakran ismételt kérdések

Miben különbözik a hidraulikus csillapító a merev rugóstagtól vagy a rugós támasztól?

A merev támasz rögzíti a csövet, és megakadályozza a hőmozgást, ami túlzott igénybevételhez vezethet a csövekben és a csatlakoztatott berendezésekben. A rugós támasz gravitációs terhelést hordoz, de nem korlátozza a dinamikus erőket. A hidraulikus csillapító áthidalja mindkét igényt: lehetővé teszi a lassú hőtágulást és szabad összehúzódást, majd ezredmásodperceken belül reteszelődik, ha a cső sebessége meghaladja az előre beállított küszöböt. Ez pontosan szükség esetén dinamikus visszatartást biztosít a termikus rugalmasság veszélyeztetése nélkül.

Mi határozza meg a zárási sebesség beállítását, és beállítható-e?

A reteszelési sebesség küszöbértékét a cső maximális várható hőtágulási sebessége és a dinamikus esemény, például vízkalapács vagy szeizmikus sokk következtében fellépő minimális sebesség alapján kell beállítani. Mérnökeink felülvizsgálják a projekt csőfeszültség-elemzését, hogy megállapítsák azt az értéket, amely normál működés közben szabadon tartja a csillapítót, de teljes visszatartást biztosít tranziens esetén. A küszöbérték gyárilag be van állítva, és a próbapadon működőképes ellenőrzésre került; ha az üzemi feltételek megváltoznak, a beállítás újrakalibrálható üzemünkben.

Milyen karbantartásra van szüksége egy hidraulikus csillapítónak élettartama során?

Javasoljuk, hogy rendszeresen végezzen funkcionális tesztelést, hogy megbizonyosodjon arról, hogy az egység továbbra is ellenállás nélkül mozog lassú elmozdulás esetén, és megfelelően reteszelődik gyors mozgás esetén. Az erőművekben és a feldolgozó üzemekben ezt az ellenőrzést általában 3-5 évente, vagy az üzem karbantartási programja szerint végzik el. A tömítési terület és a löketjelző vizuális ellenőrzése egyszerű. Ha egy egység felújításra szorul, gyári szolgáltatást kínálunk, beleértve a folyadékcserét, tömítéscserét és újratanúsítást.

Kibírják-e az YZN snubbers a kültéri telepítést vagy a korrozív üzemi környezetet?

Igen. A standard henger korrózióálló bevonatot kapott, amely alkalmas a legtöbb kültéri ipari beállításhoz. Tengerparti, tengeri vagy kémiailag agresszív atmoszféra esetén a hengert rozsdamentes acélból szállítjuk, és a dugattyúrúd-bevonatokat és tömítőanyagokat kifejezetten ezekhez a feltételekhez tudjuk kiválasztani. Szívesen adunk tanácsot az anyagválasztásban a helyszíni környezet és a hőmérsékleti tartomány alapján.

Milyen dokumentációt biztosítanak a nukleáris vagy biztonság szempontjából kritikus alkalmazásokhoz?

Biztosítjuk a nyomástartó alkatrészek teljes nyomonkövethetőségét, tanúsított malomvizsgálati jelentéseket, hidraulikafolyadék-tanúsítványt, funkcionális vizsgálati jegyzőkönyveket és nyilatkozatot a vonatkozó előírásoknak való megfelelésről. Ha a projekt megköveteli, a dokumentáció megfelel az ASME III. szakaszának vagy más nukleáris szabványoknak. Minőségügyi rendszerünket rendszeresen auditáljuk, és további ügyfél-auditokat és dokumentációs követelményeket tudunk teljesíteni.

Mérnöki támogatás és szerviz

A csőrögzítő alkalmazáshoz a megfelelő csillapító kiválasztása magában foglalja a terhelési adatokat, a várható hőmozgást és a reteszelési sebesség küszöbértékét. Mérnökeink az Ön csőfeszültség-jelentéseivel dolgoznak, hogy megerősítsék a megfelelő méretet és beállítást. Az elkötelezett fiókkezelők 24 órán belül válaszolnak a megkeresésekre, és haladéktalanul technikai javaslatokat tesznek.

Az egyedi konfigurációkat – nem szabványos löketet, speciális anyagokat korrozív atmoszférákhoz vagy nukleáris osztályú dokumentációt – a rendszer rutinrendelésként kezel, nem kivétel. A kiszállítást követően telepítési útmutatást és karbantartási tanácsokat adunk, beleértve az időszakos funkcionális tesztelésre vonatkozó ajánlásokat is, amelyek biztosítják a folyamatos megbízhatóságot az élettartam során.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

35 000 m²-es létesítmény, Jiangsu, Kína – több mint 45 országba exportál.

Hidraulikus zárak, amelyek csak akkor reteszelnek, amikor a csőnek szüksége van rá, és a hátralévő időben távol marad.
