Kihajló visszafogott merevítő

A kihajló visszatartott merevítő, vagy BRB, az épületek szerkezeti biztosítéka. Felveszi a földrengésből származó axiális erőt, és az acélmag stabil folyása révén eloszlatja, amelyet egy külső burkolat akadályoz meg a kihajlástól. Mivel a merevítő szinte azonosan viselkedik feszítésben és nyomásban, a mérnökök meg tudják jósolni, hogyan fog működni, és hol keletkezik a sérülés.

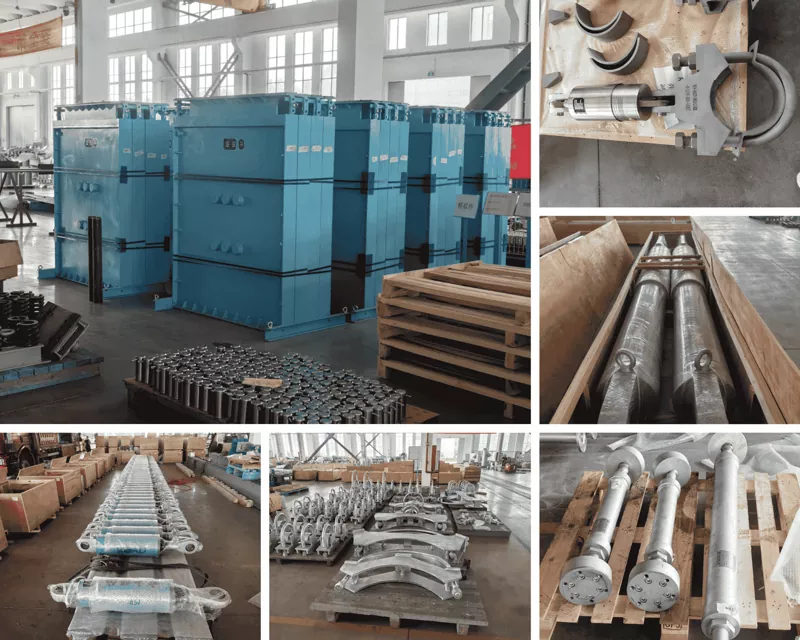

A Yangzhou Tianshun ezeket a merevítőket új acélkeretekhez és szeizmikus utólagos felszerelésekhez egyaránt gyártja. A csillapítási technológiában való részvételünk több mint húsz éves múltra tekint vissza, és a merevítőket ISO 9001:2015 tanúsítvánnyal rendelkező rendszer szerint gyártják a kínai Jiangsuban található, dedikált gyártóüzemben.

Hogyan működik együtt a három összetevő

Az acél mag

Az összes axiális terhelés átmegy a magon. A középső szakaszt úgy méretezték, hogy egy tervezési szintű földrengés során engedjen, míg a végzónák nagyobb keresztmetszetűek, amelyek rugalmasak maradnak. Ez egy ismert tartományba kényszeríti a rugalmatlan alakváltozást, ami nagyfokú biztonságot ad a szerkezetmérnöknek a meghibásodási módban. A magacél minősége jellemzően LY100, LY160 vagy LY225, amelyeket úgy választanak ki, hogy megfeleljenek a szükséges hozamkapacitásnak.

A leváló réteg

Az acélmag és a külső burkolat között olyan anyag található, amely kiküszöböli a kötést és a súrlódást. Ez a réteg biztosítja, hogy a burkolat nem visel axiális terhelést, és lehetővé teszi a mag szabad kitágulását és összehúzódását. Enélkül a burkolat felvenné az erőt, és veszélyeztetné a merevítő szimmetrikus hisztérikus viselkedését.

A burkolat

Leggyakrabban betonnal töltött acélcső, a burkolat csak oldalirányú rögzítést biztosít. Hajlítási merevsége megakadályozza, hogy a karcsú mag összenyomódás hatására meghajoljon, ami lehetővé teszi, hogy a merevítő mindkét irányban a szilárdság romlása nélkül elérje a teljes hozamot.

Gyakorlati előnyök a hagyományos fogszabályzókkal szemben

A kihajlástól visszatartott merevített keretek, vagy BRBF-ek számos gyakorlati előnnyel rendelkeznek a speciális, koncentrikusan merevített keretekhez (SCBF) képest. Mivel a BRB stabil, megismételhető ciklusokon keresztül képes eloszlatni az energiát, az építési szabályzatok gyakran magasabb viselkedési tényezőt rendelnek hozzá – sok rendelkezésben R=8. A szeizmikus tervezési terhelések ebből eredő csökkenése kisebb oszlopokat és gerendákat, könnyebb csatlakozásokat és alacsonyabb alapozási igényeket eredményezhet.

A helyszínen a BRB-ket általában gyorsabban lehet felállítani. A csatlakozások általában egyszerűbbek, és a merevítő egyetlen összeszerelt egységként érkezik, nem pedig több darabként, amelyeket a levegőben kell összevarrni.

Egy nagy földrengés után a kár a cserélhető magban összpontosul. A fogszabályzó ellenőrzése és cseréje egy meghatározott eljárás, sokkal egyszerűbb, mint a csatos hagyományos fogszabályzó javítása. Ez a cserélhetőség vonzóvá teszi a BRB-ket a régebbi épületek utólagos felszereléséhez is, ahol a merevítőket a meglévő keretekbe lehet csavarozni, hogy teljes átépítés nélkül is növelhető a szeizmikus teljesítmény.

Független tanulmányok négyzetlábonként akár 5 dolláros megtakarítást is észleltek, ha a BRBF-ek más szeizmikus rendszereket váltanak fel, ami a könnyebb szerkezet, a gyorsabb felállítás és az egyszerűbb csatlakozások együttes hatása miatt következik be.

Műszaki terjedelem

Minden merevítő a projektspecifikus erők és eltolódási határértékek szerint van méretezve. Mérnöki csoportunk a rekord szerkezetmérnökkel dolgozik a magterület, a merevség és a csatlakozási geometria véglegesítésén.

Tesztelés és dokumentálás

Mielőtt a BRB elhagyja a gyárat, ciklikus átvételi teszten megy keresztül, fokozatosan növekvő elmozdulás mellett. Ellenőrizzük a maximális feszítő- és nyomóerőt, megerősítjük, hogy a hiszterézis hurkok stabilak, és ellenőrizzük, hogy a kumulatív rugalmatlan alakváltozás megfelel-e a projekt követelményeinek. A teljes vizsgálati jegyzőkönyv a merevítővel együtt szállított dokumentációs csomag részét képezi.

Az anyagkövethetőség minden acéllemezre kiterjed a hőszámig. A burkolat anyagának feljegyzései és a hegesztési vizsgálati jegyzőkönyvek alapfelszereltségként szerepelnek. Amikor egy projekt prototípus minősítési tesztelést igényel egy független laboratóriumban, ezt a folyamatot is mi irányítjuk.

Ahová a BRB-ket telepítik

Sokemeletes épületek – acél és kompozit tornyok szeizmikus régiókban, ahol az elsodródás szabályozása és az építészeti rugalmasság egyaránt számít.

Repülőterek és közlekedési csomópontok – hosszú fesztávú szerkezetek, amelyek energiaelvezetést igényelnek anélkül, hogy nehéz merevítő elemek zsúfolnák el a nyílt tereket.

Iskolák és kórházak – olyan létesítmények, amelyek földrengés után várhatóan működni fognak, a merevítők cseréjét egyszerű karbantartási műveletként tervezik.

Kongresszusi központok és kiállítótermek – nagy, oszlop nélküli térfogatok, ahol a merevítők az építészetnek megfelelően különféle konfigurációkban helyezhetők el.

Ipari épületek – nehéz berendezések növelik a szeizmikus tömeget; A BRB-k oldalirányú ellenállást biztosítanak anélkül, hogy túlzott alapterületet fogyasztanának.

Utólagos beépítési projektek – a meglévő beton- vagy acélkeretek korszerűsíthetők kívülről szerelt BRB-k hozzáadásával, miközben az épület részben üzemképes marad.

Gyakran ismételt kérdések

Miben különbözik a BRB a szabványos acélmerevítőtől?

A szabványos merevítő összenyomódik, és elveszíti erejét, aszimmetrikus választ eredményezve. A BRB mindkét irányban kihajlás nélkül enged, így a ciklusonkénti energiadisszipáció stabil és kiszámítható.

Használhatók a BRB-k betonszerkezetekben?

Igen. Leggyakrabban acélvázakban találhatók, de betonépületekhez is csatlakoztathatók új hibrid konstrukciók vagy szeizmikus utólagos felszerelések céljából. A vég részletei esetről esetre vannak kialakítva.

Mi történik a merevítővel egy erős földrengés után?

A mag tartós megnyúlást mutathat, és a burkolat sértetlen marad. A sérült merevítőt kicsavarják és kicserélik. Az eljárást jellemzően a projekt földrengés utáni ellenőrzési és reagálási terve tartalmazza.

Csak a merevítőt szállítod, vagy a csatlakozásokat is?

Mi szállítjuk a teljes merevítő-szerelvényt – magot, burkolatot, végzónákat és csatlakozólemezeket. A kerettel való interfészt a projekt szerkezetmérnökével egyeztetjük.

Milyen dokumentumokat mellékelünk minden megrendeléshez?

Malomtanúsítványok, burkolóanyag-nyilvántartások, bevonat- vagy tűzállósági tanúsítványok, ahol szükséges, hegesztési jegyzőkönyvek és a gyári átvételi vizsgálati jegyzőkönyv minden merevítőhöz. Az AISC 341 vagy EN 15129 projektekhez a teljes megfelelési csomagot biztosítjuk.

Milyen átfutási időkre számítsunk?

Az átfutási idő a végcsatlakozások mennyiségétől és összetettségétől függ. Útmutatóként a szabványos gyártás a rajz jóváhagyásától számított nyolc és tizenkét hét között fut. Minden kulcsfontosságú mérföldkőnél tájékoztatjuk a fejleményekről.

Együttműködés Tianshunnal

Küldje el nekünk a tervezési erőket, a történetek eltolódásának határait és az előnyben részesített kapcsolattípust. Egy mérnök, nem csak egy értékesítési koordinátor, egy munkanapon belül áttekinti a bemenetet, és egy előzetes merevítő-konfigurációval és teszttervvel válaszol.

Egyedi maganyagok, speciális tűzállóság, projekt-specifikus minősítési programok mindennapi kínálatunk részét képezik, nem kivételek. Szállítás után készen állunk a telepítési támogatásra és a földrengés utáni ellenőrzésre.

Kihajtható, visszatartott merevítők, amelyek ellenőrzött engedéssel védik a szerkezetet, és könnyen ellenőrizhetők és cserélhetők, ha a remegés megszűnik.
