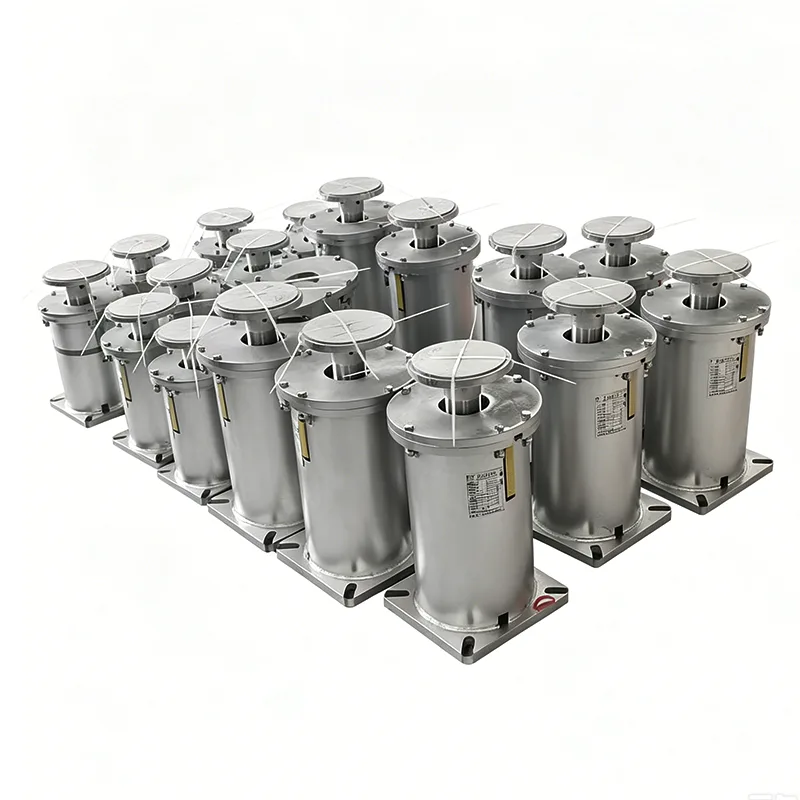

A tavaszi támasztékokat itt végeztükTianshunimmár 14 éve. Nem ezek a csőrendszer legszembetűnőbb részei, de amikor egy hőerőmű beindul, vagy egy LNG-vezeték lehűl, ezek azok az alkatrészek, amelyek csendesen végzik a nehéz emelést. Megrendeléseink több mint 70%-a visszatérő vásárlóktól származik – EPC-ktől, mérnöki cégektől és üzemtulajdonosoktól, akik kipróbálták a többit, és velünk tartanak. Tavaszi támogatásaink több mint 45 országban működnek, a közel-keleti finomítóktól a délkelet-ázsiai vegyi üzemekig.
Ez az ábra egy változtatható rugós támasztó/akasztó teher-elmozdulás teljesítménygörbéjét mutatja, beleértve a terhelés és az elmozdulás legfontosabb paramétereit a termék teherbírási pontosságának és működési megbízhatóságának ellenőrzésére.
Szállítás előtt minden egység terhelési kalibráción és teljesítményteszten megy keresztül. A beállítási terhelés eltérését ±5%-on belül szabályozzák az ANSI/MSS-SP-58-2018 nemzetközi szabványnak, valamint az NB/T47039-2013-nak megfelelően.
A termékek megfelelnek a villamosenergia-, petrolkémiai és egyéb ipari csőrendszerekre vonatkozó műszaki követelményeknek. Az MSS-SP-58-2018 szerint a változtatható rugós egységek maximális megengedett terhelési ingadozása nem haladhatja meg az üzemi melegterhelés 25%-át a teljes munkameneten belül.
Az állandó rugós támasztó/akasztó típusvizsgálatából kapott terhelés-elmozdulás görbe. A vízszintes tengely az elmozdulást, míg a függőleges tengely a terhelést jelenti. A görbe megközelítőleg vízszintes marad a teljes munkaút során, ami azt mutatja, hogy a támasztóerő lényegében állandó marad, amikor a csővezeték a hőtágulás és -összehúzódás miatt elhajlik.
Ez a típusteszt igazolja az állandó rugós egységek terhelési állandóságát, teljes menetstabilitását és működési megbízhatóságát. Az összes gyártóegységet a szállítás előtt terhelési kalibrációnak vetik alá, és a terhelési eltérést ±6%-on belül szabályozzák az ANSI/MSS-SP-58-2018 és NB/T47038-2013 szerint.

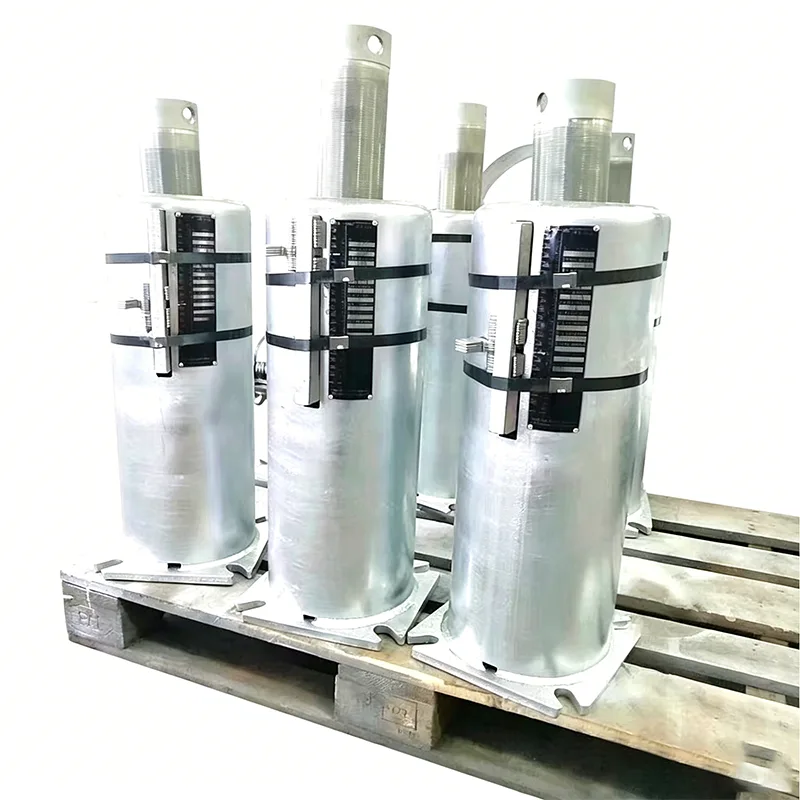

Ezek a termékek nagy hőeltolódású ipari csőrendszerekhez alkalmazhatók, beleértve a fő gőzvezetékeket és más magas hőmérsékletű és nagynyomású csővezetékeket.
A rugós támaszok megadásakor az első valódi döntés két típus között van. Ha a csőmozgás mérsékelt és némi terhelési eltérés elfogadható, akkorváltoztatható rugós támasztékokjól végezze a munkát, és csökkentse a költségeket. Ha a csatlakoztatott berendezések – például gőzturbina vagy kompresszor fúvóka – nem bírnak nagy terhelésváltozást,állandó rugós támasztékok. Közel lapos támasztóerőt tartanak fenn a teljes utazási tartományban. Mérnökeink segítenek kiválasztani a megfelelő típust a stresszelemzési adatok, nem pedig találgatások alapján.
| Változó rugós függesztő specifikációs táblázat | Példa |
|---|---|
| Akasztó típusa / konfigurációja | A, B, C, D, E, F, G típus |
| Rugós méret / sz. | 0 - 22. sz |
| Travel Range | 30 mm, 60 mm, 90 mm, 120 mm, 180 mm |
| Üzemi terhelés | 0,2 kN - 400 kN |
| Telepített terhelés (hideg terhelés) | kN / kgf |
| Üzemi terhelés (forró terhelés) | kN / kgf |
| Mozgásirány | Felfelé / Lefelé |
| Változékonyság (%) | ≤ 25% (normál) |
| Felületkezelés | Hot Dip Galvan / Festett |
| Ház anyaga | Szénacél (Q235/Q355) |
| Állandó rugós függesztő specifikációs táblázat | Példa |
|---|---|
| Modell / sorozat | PH, LH, CA, CS, TH |
| Terhelhetőség (üzemben) | 0,1 kN - 500 kN |
| Teljes utazás | 50 mm, 100 mm, 200 mm, 400 mm |
| Tényleges utazás | 600 mm-ig |
| Terhelési eltérés (tűrés) | ±5% (Normál) / ±3% (Magas Prec.) |
| Telepítési pozíció | Vízszintes / Függőleges |
| Ház befejezése | Tűzi horganyzott / epoxi |
| Üzemi hőm. | -20°C és +80°C között (környezeti) |
| Rugós tekercs anyaga | 60Si2Mn / 50CrVA |
| Terhelés beállítási tartománya | ±10% (helyszíni beállítás) |

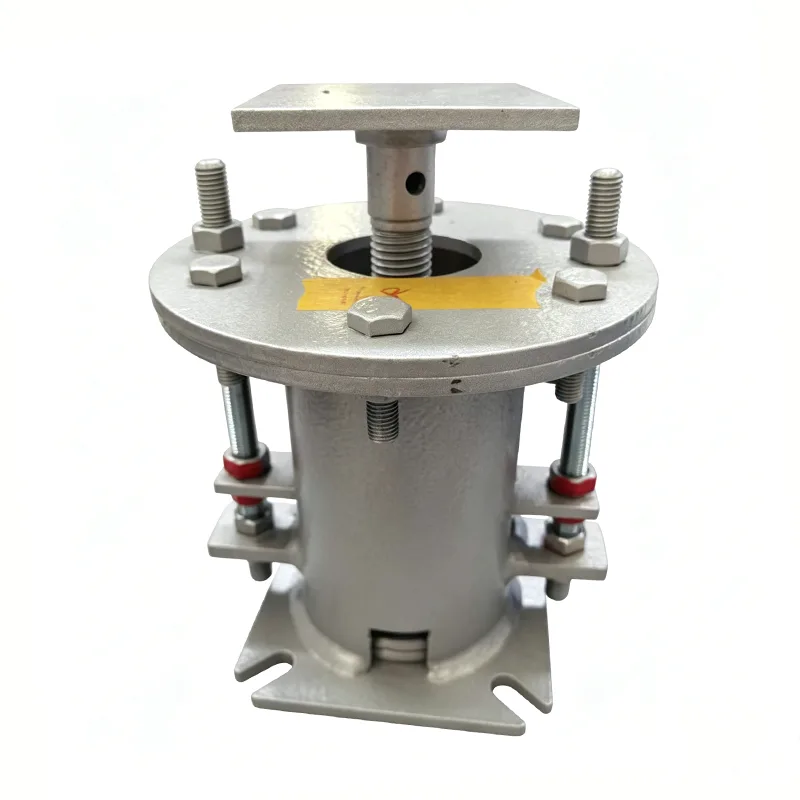

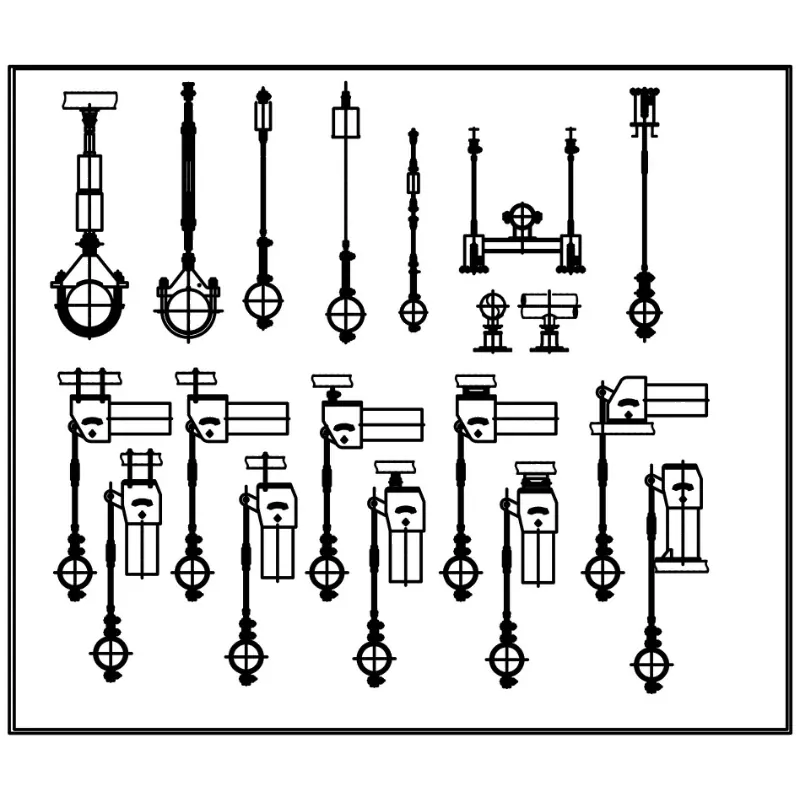

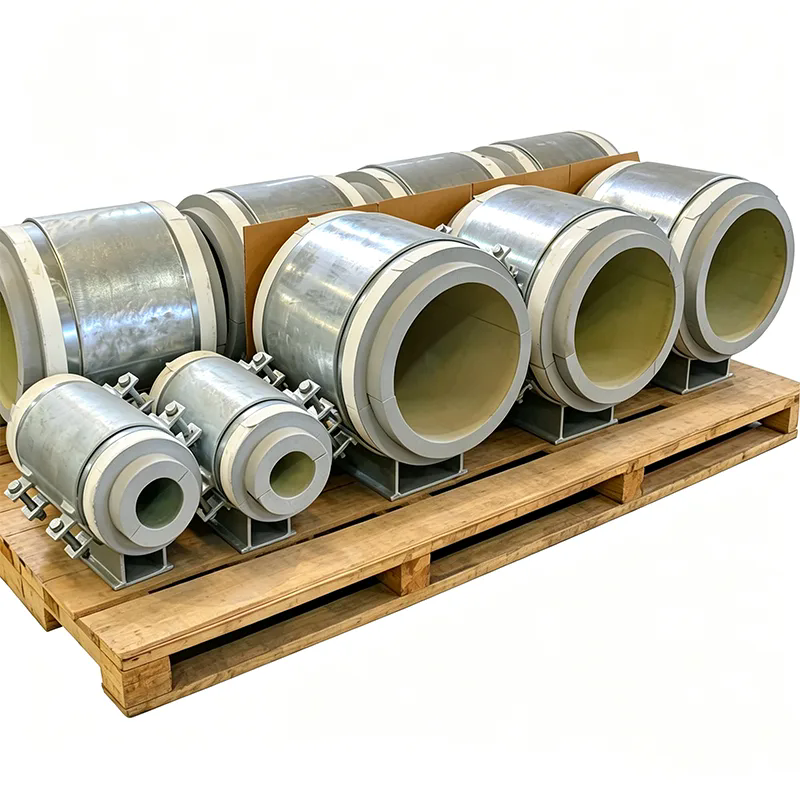

A rugós támasztékok nem működnek elszigetelten. Szinte mindig részei egy nagyobb támogatási megállapodásnak. Egy tipikus elrendezés merev csőtartókat vagy csőpapucsokat tartalmaz a súly hordozására, míg a rugóegység kezeli a függőleges hőmozgást. Ha hideg vezetéket kell alátámasztani, gyakran kombináljuk a rugószerelvényt előre szigetelt csőtartókkal, hogy megakadályozzuk a páralecsapódást és a jégképződést a támasztóponton. Sok ügyfél más néven is nevezi ezeket – rugós akasztók –, különösen akkor, ha az egység felülre szerelt akasztós. Ugyanaz a termékcsalád, csak más szerelési stílus.
Nem vágunk rá az alapanyagokra. Minden tételhez malomtanúsítvány tartozik, és örömmel osztjuk meg ellenőrző csapatával a teljes nyomon követhetőséget.
| Összetevő | Közös anyag | Tipikus hőmérsékleti tartomány |
|---|---|---|
| Tekercs rugó | 60Si2MnA / 50CrVA | -40°C és 250°C között |
| Tok / doboz | Q235B, 20# acél vagy SS304 | Környezeti és közepesen magas |
| Terhelési karima és csatlakozó hardver | Szénacél A105, SS F304 | A csőosztályhoz illeszkedik |
| Akasztórúd és tartozékok | 45# acél vagy SS304 | A projekt specifikációi szerint |
Minden anyag jóváhagyott kínai acélgyárakból származik. Ha projektje meghatározott minőséget igényel, például duplex rozsdamentes vagy magas hőmérsékletű ötvözetek, csak tudassa velünk.
Alapértelmezésben az alábbi szabványok szerint gyártjuk, és kérésre másokhoz is igazítjuk:
ASME B31.3 – Process Piping
ANSI/MSS SP-58 – Csőtartók és akasztók
GB/T 17116 – Kínai szabvány a csőtartókhoz
DIN, JIS vagy az Ön projektspecifikus specifikációihoz is elérhető
Üzemünk ISO 9001:2015 tanúsítvánnyal rendelkezik, és minden szállítmányhoz teljes EN 10204 3.1 anyagtanúsítványt készítünk.
1. kérdés: Változó vagy állandó – hogyan döntsek?
Ha a csőelmozdulás nem hatalmas, és mondjuk 10-25%-os terhelésváltozás is megfelelő, a változtatható rugós támasz jól működik és olcsóbb. Ha a csatlakoztatott berendezés szigorúan megengedett fúvókaterheléssel rendelkezik (jellemző a turbina bemeneti nyílásaira, a kompresszor csatlakozásaira vagy a reaktorcsövekre), akkor állandó rugótámaszt használjon. Küldje el nekünk feszültségi izometriáit vagy elmozdulási adatait, és mi ajánljuk a megfelelő modellt – ezért nincs költség.
2. kérdés: Milyen terhelhetőséget és utazási tartományokat tud biztosítani?
A változtatható rugós támasztékok esetében standard termékcsaládunk néhány száz kilogrammtól 20 tonnáig terjed egységenként. Az állandó rugós támasztékok jóval meghaladják a 30 tonnát nehéz falú vezetékeknél. Utazás: jellemzően 0–150 mm változó egységeknél, és 300 mm vagy több állandó típusoknál. Az egyéni utazási tartományok és terhelési beállítások rutinszerűek számunkra.
Q3: Mennyi ideig tart a szállítás?
Készlet- és félkész alkatrészek: 20-25 nap. Teljesen testreszabott rendelések: 30-40 nap. Ha a projektje szoros ütemben zajlik, mielőbb beszéljen értékesítési csapatunkkal – gyakran átrendezhetjük a gyártási réseket a kritikus határidők betartása érdekében.
4. kérdés: Hogyan csomagolja ezeket exportra?
A kisebb egységek fertőtlenített fa ládákba kerülnek. A nagyobb szerelvények acél raklapokra vagy hegesztett keretekre vannak csavarozva vízálló burkolattal. Rendszeresen szállítunk a Közel-Kelet, Délkelet-Ázsia, Európa és Dél-Amerika kikötőibe. Az elmúlt három évben egyetlen szállítási kárigényünk sem volt.
5. kérdés: Meg tudja mutatni nekünk a projektreferenciákat?
Igen. Rugótartókat és komplett csőakasztó csomagokat szállítottunk a Közel-Keleten működő kombinált ciklusú erőművekhez, az indonéziai nikkelfeldolgozó létesítményekhez, a brazíliai vegyi üzemekhez és a hagyományos szigetcsövekhez a kínai nukleáris projektekben. Lépjen kapcsolatba velünk az Ön ágazatának megfelelő referencialistáért.
A Yangzhou gyárunkból kilépő minden tavaszi támogatás átesik az alábbi ellenőrzéseken:
Szemrevételezés és méretvizsgálat
Rugómentes magasság és merevség mintavétel
Teljes terhelésű előtömörítési és helyreállítási teszt
Utazási mérleg kalibrálása
Terhelés/elmozdulás görbe ellenőrzése
A szállítási borítékon belül tesztjelentést és anyagtanúsítványokat mellékelünk. Az SGS, a BV vagy a TÜV által harmadik fél által végzett tanúvizsgálat is rendelkezésre áll, ha az Ön szerződése ezt megköveteli.
Megrendeléseink nagyjából fele vevői rajzzal vagy tervezési feltételrendszerrel kezdődik, nem szabványos cikkszámmal. Árajánlat kéréséhez csak annyit kell közölnie velünk:
Rögzítési mód: felső akasztó vagy alaptartó
Meleg és hideg terhelés
Várható csőmozgás (fel vagy le)
Csatlakozási részletek vagy saját rajz
Mennyiség
A többiről mi gondoskodunk – speciális bevonatok, rozsdamentes vasalat, magas hőmérsékletű rugóanyag, nem szabványos házméretek, minden.
A tavaszi támasztékok nem rakétatudomány, de jól kell csinálni. Egy jól megépített rugószerelvény 15 vagy 20 évig csendben eláll. A rossz egy megrepedt hegesztés vagy egy megereszkedett vonal hónapokon belül megjelenik. A Tianshunnál úgy építjük ezeket, mintha saját üzemünkbe helyeznénk őket. Ez azt jelenti, hogy nincs szükség az anyagokra, nem kell kihagyni a teszteket, és nem érnek meglepetések az utolsó pillanatban a kézbesítéskor.
Ha következő projektje rugós támasztékokat, rugós akasztókat, állandó rugós támasztékokat vagy előszigetelt csőpapucsokat igényel, küldje el nekünk igényeit. Korrekt gyári árat és egy valóban értelmes műszaki ajánlatot kapunk. Szívesen látogassa meg Yangzhou-i gyárunkat is – csak tudassa velünk, mikor.
