Ha az ipari csővezetékeknek ellenállniuk kell a hőtágulásnak, miközben ellenállnak a hirtelen lökésterheléseknek,TianshunbiztosítjaHidraulikus tömítések a csőrögzítéshezÚgy tervezték, hogy segítsen fenntartani a rendszer stabilitását nehéz üzemi körülmények között is. Ezek a sebességérzékeny eszközök lehetővé teszik a cső fokozatos mozgását normál működés közben, és dinamikus visszatartást biztosítanak, ha a gyors elmozdulás veszélyezteti a csővezeték integritását.
A hidraulikus csillapítók alapvető dinamikus visszatartó eszközök erőművekben, petrolkémiai létesítményekben, finomítókban és más ipari létesítményekben, ahol a csőrendszerek szeizmikus erőkkel, vízkalapácsokkal, nyomástranziensekkel és berendezésekkel kapcsolatos zavarokkal szembesülnek. A hagyományos merev korlátoktól eltérően alkalmazkodnak a lassú hőmozgáshoz, miközben ellenállnak a hirtelen, nagy sebességű elmozdulásnak. Ez a cikk ismerteti a működési elveiket, a kulcsfontosságú összetevőket, a műszaki szempontokat, az alkalmazásokat és a karbantartási követelményeket. Azt is felvázolja, hogyan válasszuk ki a megfelelő berendezéseket adott csőrögzítési projektekhez, és hogyan tudja a Tianshun támogatni az ipari csővezetékekkel kapcsolatos követelményeket.
A hidraulikus csillapítók speciális mechanikus-hidraulikus eszközök, amelyek korlátozzák a gyors mozgást a csőrendszerekben, miközben viszonylag korlátlan mozgást tesznek lehetővé alacsony sebességeknél. Különösen értékesek azokban a berendezésekben, ahol a csövek tágulnak, összehúzódnak vagy elmozdulnak a normál működési ciklusok során, de a váratlan dinamikus események során is ellenőrizni kell őket.
Egy tipikus hidraulikus csillapító hengert, dugattyút, dugattyúrudat, hidraulikafolyadékot, belső áramlásszabályozó mechanizmust, tömítéseket és végcsatlakozásokat tartalmaz. Amikor a cső a hőmérséklet-változások miatt lassan mozog, a hidraulikafolyadék átfolyik a kalibrált csatornákon, lehetővé téve a dugattyú mozgását. Ha a mozgás meghaladja a készülék meghatározott aktiválási sebességét, a hidraulikus ellenállás jelentősen megnő, ami segít visszatartani a csövet.
A hidraulikus csillapítók általában a teherhordó támasztékok mellett működnek, nem pedig kicserélik őket. A rugós függesztők, csőpapucsok és egyéb támasztékok hordozzák a cső súlyát, és lehetővé teszik a normál mozgást, míg a csúszóelemek visszatartják a meghatározott dinamikus terheléseket.
A projektspecifikus részletekért tekintse át a Tianshun's Hydraulic Snubbers for Pipe Restraint termékinformációit.
A működési elv a dugattyúsebesség és a hidraulikus ellenállás közötti összefüggésen alapul. A készülék eltérően reagál a fokozatos elmozdulásra és a hirtelen mozgásra, így a csőrendszerek rugalmasak maradhatnak normál működés közben anélkül, hogy feláldoznák a dinamikus visszatartást.
Az ipari csövek méretváltozásait tapasztalják, ahogy az üzemi hőmérséklet emelkedik és csökken. Kellően lassú mozgás során a záróelem lehetővé teszi, hogy dugattyúja korlátozott ellenállással haladjon át a hengeren. Ez segít megelőzni a hőtágulás és -összehúzódás szükségtelen korlátozását.
Szeizmikus esemény során a vízkalapács, a turbina kioldása vagy hasonló tranziens csősebesség gyorsan megemelkedhet. Az elzáró belső hidraulikus mechanizmusa korlátozza a folyadék áramlását, amint a meghatározott aktiválási feltételeket elérik.
A növekvő hidraulikus ellenállás jelentősen megnehezíti a dugattyú további mozgását. Az eszköz ezután a keletkező visszatartó erőt a rögzítőcsatlakozásain keresztül a tartószerkezetre továbbítja, segítve ezzel a cső túlzott elmozdulásának korlátozását.
Miután a tranziens megszűnik, a szerkezet a kialakítástól függően visszatérhet a normál mozgást lehetővé tevő viselkedéséhez. A megfelelő méretezés, beszerelés és karbantartás fontos annak biztosításához, hogy a csillapító a rendeltetésszerűen reagáljon az élettartama során.
A megfelelően meghatározott hidraulikus csillapítók számos műszaki előnyt kínálnak az ipari csőrendszerek számára.
Az egyik fontos korlátozás az, hogy a hidraulikus csillapítók nem univerzális megoldások minden rezgési problémára. Alkalmasságuk a csőrendszer mozgási jellemzőitől, frekvenciatartományától, terhelési eseteitől és teljesítménykövetelményeitől függ. Az alacsony amplitúdójú, magas frekvenciájú rezgések eltérő vagy kiegészítő rezgésszabályozási megközelítést igényelhetnek.
A hidraulikus tömítéseket gyakran fontolóra veszik olyan kritikus csőhálózatoknál, ahol a hirtelen elmozdulások befolyásolhatják a működés folytonosságát, a berendezés integritását vagy az üzem biztonságát.
A fő gőzvezetékek, a tápvízvezetékek és más nagy energiájú áramkörök dinamikus terhelést szenvedhetnek a berendezés kioldása, nyomástranziens vagy szeizmikus események során. Snubbers segít visszatartani a mozgást, amikor a tervezési feltételek megkövetelik.
A szivattyúkhoz, kompresszorokhoz, kemencékhez és nyomástartó berendezésekhez csatlakoztatott technológiai csővezetékek ki lehetnek téve az üzemi feltételek gyors változásának. A megfelelően megtervezett korlátok segíthetnek a tranziens terhelések szabályozásában és a sérülékeny kapcsolatok védelmében.
A biztonsággal kapcsolatos csőrendszerekhez gondosan dokumentált visszatartási teljesítményre, környezetvédelmi minősítésre és szeizmikus értékelésre lehet szükség. A kiválasztás során a vonatkozó projektkódokat és minősítési követelményeket kell követni, nem csupán az általános termékleírásokra hagyatkozni.
A gázfeldolgozás, a cseppfolyósított földgázt használó létesítmények és a nagynyomású szállítóvezetékek speciális támogatási elrendezéseket igényelhetnek, hogy az üzemi mozgáshoz alkalmazkodjanak, miközben meghatározott dinamikus eseményeket szabályoznak.
A fém harmonika tágulási hézagok és hasonló alkatrészek érzékenyek lehetnek a túlzott elmozdulásra vagy a külső terhelésre. A megfelelően elhelyezett csillapítók segíthetnek korlátozni a mozgást meghatározott átmeneti körülmények között, feltéve, hogy a teljes visszatartó elrendezést az ízületek és a csővezetékek terhelésére tervezték.
A hidraulikus csillapító teljesítménye több, egymással összefüggő tervezési paramétertől függ. Az alábbi táblázat a Tianshun termékinformációiban közzétett reprezentatív értékeket foglalja össze. Az adott modellre és projektre vonatkozóan meg kell erősíteni a tényleges követelményeket.
| Paraméter | Reprezentatív tartomány vagy opció | Mérnöki megfontolások |
|---|---|---|
| Terhelhetőség | Körülbelül 5 kN-től 500 kN-ig és nagyobb az egyedi egységek esetében | Alkalmaznia kell a számított visszatartó erőket és a meghatározott terhelési eseteket. |
| Szabványos löket | 100, 150, 200, 300 és 500 mm | Ki kell terjednie a várható termikus elmozdulásra és a telepítési tűrésekre. |
| Aktiválási sebesség | Jellemzően 5-50 mm/s, specifikációtól függően | Meg kell különböztetnie a normál csőmozgást a visszatartást igénylő dinamikus körülményektől. |
| Normál üzemi hőmérséklet | Körülbelül -40°C és +120°C között | Ellenőrizze a folyadék, a tömítések és az anyagok alkalmasságát a tényleges üzemi hőmérsékleten. |
| Henger anyaga | Szénacél vagy ötvözött acél opciók | A kiválasztás a terheléstől, a környezettől és a projekt specifikációitól függ. |

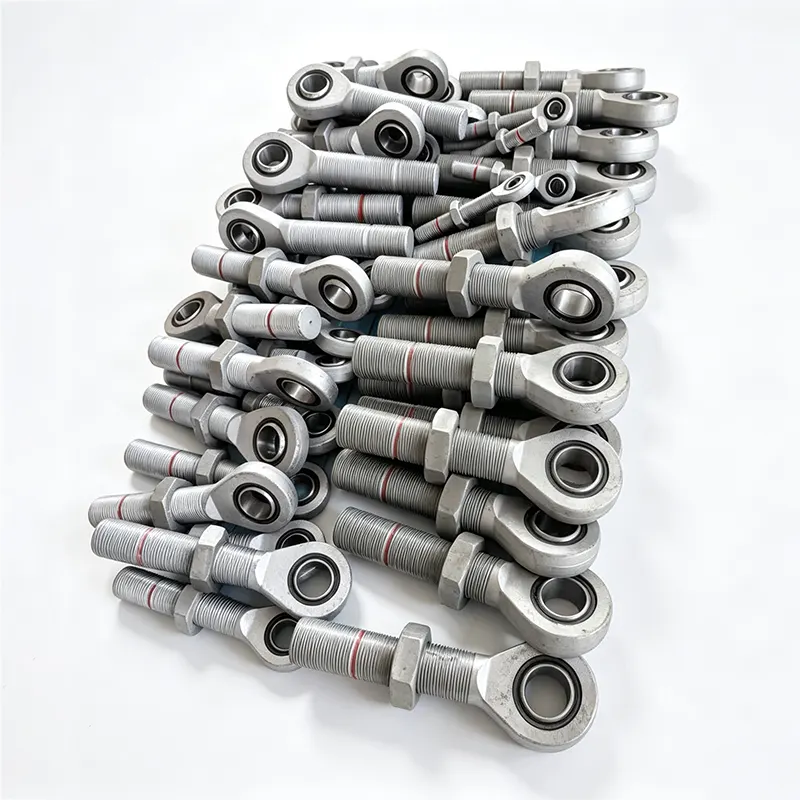

| Kapcsolatok befejezése | Rúdszem, kapocs, gömbcsukló és menetes opciók | Meg kell felelnie a szerkezeti rögzítésnek és a megengedett mozgási iránynak. |
| Tesztelés | Működési, nyomás- és szivárgásvizsgálat az előírások szerint | Az átvétel előtt erősítse meg az ellenőrzési jegyzőkönyveket és a szükséges dokumentumokat. |
Ezek az értékek tájékoztató jellegűek a termékről, nem helyettesítik a jóváhagyott adatlapot vagy a projektspecifikus számítást. Nukleáris, magas hőmérsékletű vagy egyéb kritikus szolgáltatások esetén a vonatkozó minősítési követelményeket közvetlenül a gyártóval erősítse meg.
A hidraulikus csillapító kiválasztása megköveteli a csővezeték feszültségelemzése, a támasztéktervezés, a berendezés interfészek és a helyszíni körülmények közötti koordinációt. A névleges csőátmérő alapján történő vásárlás önmagában nem elegendő.
Határozza meg, hogy a korlátozásnak foglalkoznia kell-e a szeizmikus terheléssel, a vízkalapácsolással, a biztonsági szelepes kisüléssel, a berendezés kioldásával, a szél okozta mozgással vagy más tranziensekkel. Az irányadó terhelési eset határozza meg a szükséges visszatartási teljesítményt.
Használja a jóváhagyott csövek feszültségelemzését a szükséges húzó- és nyomóerők meghatározásához. A teljes terhelési út részeként ellenőrizze a csillapítás mértékét, a rögzítési szilárdságot, a szerkezeti acélt, a hegesztéseket és a csatlakoztatott csőelemeket.
Határozza meg a várható meleg-hideg hőutat, beépítési helyzetet és lehetséges eltolást a vonatkozó működési feltételek mellett. A megfelelő löket segít megelőzni a nem kívánt útvégi érintkezést és a normál csőmozgás zavarását.
Az aktiválási sebességnek alkalmasnak kell lennie a normál mozgás és a fékezést igénylő dinamikus események várható tartományára. A helytelen kalibrálás nem kívánt ellenállást eredményezhet a rutinszerű működés során, vagy nem megfelelő reakciót tranziens közben.
Tekintse át a környezeti és csőhőmérsékletet, a korróziónak való kitettséget, a páratartalmat, a folyadékkompatibilitást és a különleges környezeti követelményeket. A speciális alkalmazásokhoz továbbfejlesztett anyagokra, tömítésekre, védőbevonatokra vagy minősítési vizsgálatra lehet szükség.
Határozza meg az irányadó tervezési kódokat és projektspecifikációkat. Az alkalmazástól függően ezek magukban foglalhatják az ASME B31.1, ASME B31.3, az MSS szabványok vagy a nukleáris szolgáltatási előírások vonatkozó követelményeit. A pontos kiadásokat, alkalmazhatóságot és a szükséges képesítési kört erősítse meg a felelős mérnökkel.
A kiegészítő támasztóberendezésekkel kapcsolatos további információkért tekintse meg a Tianshun állandó rugós támaszait, és tekintse át, hogyan működhetnek együtt a kiválasztott alkatrészek egy összehangolt csőtartó rendszerben.
Még a helyesen kiválasztott hidraulikus csillapító is rosszul működhet, ha helytelenül van felszerelve vagy nem megfelelően karbantartva. A telepítést és az ellenőrzést követni kell a gyártó utasításait és a jóváhagyott projektdokumentációt.
Az ellenőrzés során figyelembe kell venni a hidraulikafolyadék szivárgását, a korróziót, a dugattyúrúd sérülését, a laza csatlakozásokat, a sérült tömítéseket, a rendellenes elmozdulást és a mechanikai beavatkozás bizonyítékait. Minden szokatlan állapotot a gyártó szerviz utasításai alapján kell értékelni.
Az ellenőrzési időközöknek és a nagyjavítási ütemezéseknek tükrözniük kell a berendezés kézikönyvét, a működési környezetet, az eseménytörténetet és a projekt követelményeit. A Tianshun közzétett útmutatása körülbelül három-öt éves időközönkénti ellenőrzéseket és körülbelül tíz év közötti esetleges nagyjavítást ír elő normál üzemi körülmények között; ezeket inkább általános útmutatásként kell kezelni, semmint egyetemes követelményként. A biztonság szempontjából kritikus alkalmazások eltérő ütemezést igényelhetnek.
Jelentős szeizmikus esemény vagy egyéb tervezési tranziens után ellenőrizze a visszatartó rendszert a vonatkozó helyszíni eljárások szerint, mielőtt az érintett berendezést újra üzembe helyezné.
Elsődleges céljuk, hogy lehetővé tegyék a cső lassú mozgását normál üzemi körülmények között, miközben korlátozzák a meghatározott dinamikus események által okozott gyors elmozdulást. Ez segít a csővezetékekre, a csatlakoztatott berendezésekre és a tartószerkezetekre átvitt terhelések szabályozásában.
A rugós függesztő támogatja a cső súlyát, miközben alkalmazkodik a hőmozgáshoz. A hidraulikus csillapító elsősorban dinamikus visszatartást biztosít, és általában nem helyettesíti a támasz teherbíró funkcióját. Mindkettő használható ugyanabban a csőrendszerben különböző műszaki célokra.
Kezdje a jóváhagyott csővezeték-feszültség-elemzéssel, és azonosítsa az irányadó dinamikus terhelési eseteket. A kiválasztásnál figyelembe kell venni a visszatartó erőket, a feszítő- és nyomóképességet, a löketet, a szerelési terheléseket és a teljes rögzítési rendszer szilárdságát.
Sok hidraulikus snubber támogatja a vízszintes, függőleges vagy ferde telepítést, de a megengedett tájolás a kialakítástól függ. A telepítés előtt ellenőrizze a gyártó utasításait, a szerelési konfigurációt és a projektspecifikus korlátozásokat.
Igen. Az ellenőrzésnek ki kell terjednie a szivárgásra, a korrózióra, a rudak állapotára, a csatlakozásokra és a funkcionális teljesítményre. Az ellenőrzési és nagyjavítási ütemtervnek követnie kell a gyártó útmutatásait és a berendezés üzemeltetési követelményeit.
Nem. Elsősorban a gyors mozgás és a meghatározott átmeneti terhelések visszaszorítására szolgálnak. A folyamatos alacsony amplitúdójú, nagyfrekvenciás vibráció további elemzést és egyéb rezgéscsillapító intézkedéseket igényelhet.
Adja meg a szükséges teherbírást, löketet, üzemi és környezeti hőmérsékletet, aktiválási sebességet, szerelési irányt, végcsatlakozásokat, csőfeszültség- vagy tartórajzokat, környezeti feltételeket és a vonatkozó projektszabványokat. Ezek az adatok segítenek a gyártónak felmérni a megfelelő konfigurációt.
A csőrögzítésre szolgáló hidraulikus tömítések fontos szerepet játszanak az ipari csőrendszerekben, amelyeknek alkalmazkodniuk kell a rutin hőmozgáshoz, miközben ellenállnak a hirtelen dinamikus erőknek. A helyes kiválasztás a számított terhelésektől, a löketigényektől, az aktiválási jellemzőktől, a beépítési részletektől, az anyagkompatibilitástól, valamint a vonatkozó tervezési és minősítési szabványoktól függ. A csövek megfelelő csőtámaszokkal és tágulási komponensekkel való integrálása segít egy összehangolt visszatartó rendszer létrehozásában, ahelyett, hogy egyetlen eszközre hagyatkozna minden mozgási probléma megoldásában.
A Tianshun az ipari csővezeték-projekteket hidraulikus snubber megoldásokkal és kapcsolódó csővezeték-támogató termékekkel támogatja. Ha új telepítést, meglévő utasbiztonsági rendszer korszerűsítését tervezi, vagy személyre szabott berendezéseket vásárol a nehéz üzemi körülményekhez, készítse elő műszaki követelményeit éslépjen kapcsolatba velünka megfelelő konfigurációk, mérnöki szempontok és projektspecifikus ajánlattételi lehetőségek megvitatása érdekében.
