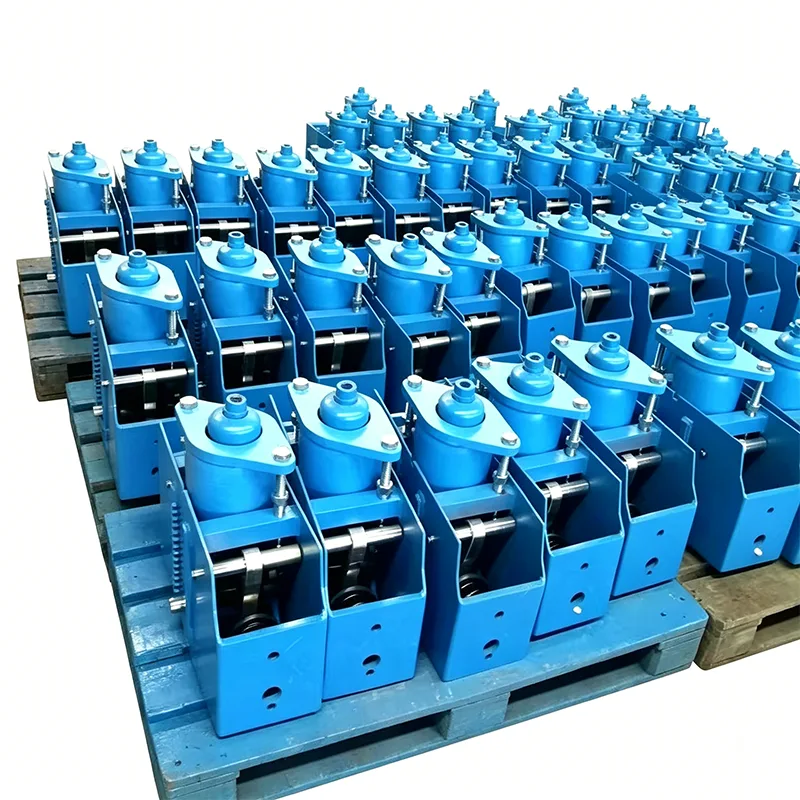

Konzolos állandó tavaszi támogatás

A nagy ipari csővezeték-rendszerekben, amikor a csővezetékek jelentős függőleges elmozduláson mennek keresztül, a szokásos rugós támasztékok észrevehető terhelési ingadozásokat idéznek elő, ami viszont óriási többletterhelést jelent a csatlakoztatott érzékeny berendezésekre (például gőzturbinák, kazánok, kompresszorok stb.). A Yangzhou Tianshun Pipeline Technology Co., Ltd. 14 éves műszaki felhalmozását kihasználva a csővezeték-támogató technológiában professzionálisan fejleszti és gyártja a konzolos állandó tavaszi támogatást. Ez a termék a nyomatékegyensúly elvét alkalmazza annak biztosítására, hogy a támasztóerő állandó maradjon a csővezeték függőleges elmozdulása során. Ez a funkció kritikus támogató eszközzé teszi a nagy elmozdulású csővezeték-rendszerekhez és olyan forgatókönyvekhez, ahol a terhelésváltozás sebességét szigorúan ellenőrizni kell. It effectively avoids unfavorable force transfer in the pipeline system and ensures the safe operation of core equipment.

Az állandó rugós támasztó/akasztó típusvizsgálatából kapott terhelés-elmozdulás görbe. A vízszintes tengely az elmozdulást, míg a függőleges tengely a terhelést jelenti. A görbe megközelítőleg vízszintes marad a teljes munkaút során, ami azt mutatja, hogy a támasztóerő lényegében állandó marad, amikor a csővezeték a hőtágulás és -összehúzódás miatt elhajlik.

Ez a típusteszt igazolja az állandó rugós egységek terhelési állandóságát, teljes menetstabilitását és működési megbízhatóságát. Az összes gyártóegységet a szállítás előtt terhelési kalibrációnak vetik alá, és a terhelési eltérést ±6%-on belül szabályozzák az ANSI/MSS-SP-58-2018 és NB/T47038-2013 szerint.

Ezek a termékek nagy hőeltolódású ipari csőrendszerekhez alkalmazhatók, beleértve a fő gőzvezetékeket és más magas hőmérsékletű és nagynyomású csővezetékeket.

A termék műszaki adatai

Állandó rugós függesztő specifikációs táblázat	Példa
Modell / sorozat	PH, LH, CA, CS, TH
Terhelhetőség (üzemben)	0,1 kN - 500 kN
Teljes utazás	50 mm, 100 mm, 200 mm, 400 mm
Tényleges utazás	600 mm-ig
Terhelési eltérés (tűrés)	±5% (Normál) / ±3% (Magas Prec.)
Telepítési pozíció	Vízszintes / Függőleges
Ház befejezése	Tűzi horganyzott / epoxi
Üzemi hőm.	-20°C és +80°C között (környezeti)
Rugós tekercs anyaga	60Si2Mn / 50CrVA
Terhelés beállítási tartománya	±10% (helyszíni beállítás)

A mag felépítése és mechanikai tulajdonságai

A konzolos állandó rugótartónk a konzolos kar és a rugó precíz kombinált szerkezetét alkalmazza, így a komplex mechanikai egyensúlyt megbízható mérnöki termékekké alakítja. Alapvető műszaki paraméterei és szerkezeti jellemzői a következők:

Műszaki méret	Teljesítménymutatók és mérnöki érték
Terhelési változás mértéke	Az elméleti terhelésváltozás mértéke nulla (tényleges eltérés ≤5%), amely állandó támasztóerőt biztosít és teljesen kiküszöböli a többletfeszültséget.
Függőleges elmozdulási képesség	Támogatja a 0–300 mm-es vagy még nagyobb függőleges elmozdulás kompenzációt, kifejezetten nagy elmozdulású csővezeték-rendszerekhez.
A konzolos szerkezet előnyei	Konzolos emelőkaros kialakítású, kompakt szerkezettel és kis helyigénnyel, így alkalmazkodik a bonyolult helyszíni telepítési környezetekhez.
Anyag és korróziógátló	A mag teherhordó alkatrészei nagy szilárdságú ötvözött acélból készülnek, felületükön tűzihorganyzott vagy korróziógátló bevonattal, alkalmazkodva a zord munkakörülményekhez.

Mérnöki alkalmazás és helyszíni alkalmazkodóképesség

A gyakorlati mérnöki alkalmazásokban a csővezetékek telepítése gyakran bonyolult helyszűkülettel szembesül. A konzolos állandó tavaszi támogatásunk teljes mértékben kiküszöböli a helyszíni építkezés fájdalmas pontjait:

Pontos hidegállapotú beállítás: Szállítás előtt a rugót hideg állapotú terhelési helyzetben előnyomjuk és rögzítjük a csővezeték feszültségi viszonyai és az ügyfelek által megadott hőeltolódási követelmények szerint. A helyszíni szerelés során csak a menetes oszlop finombeállítása szükséges a tervezési állapot eléréséhez, ami jelentősen lerövidíti az építési időt.

Flexible rooting methods: The cantilever structure adapts to various rooting conditions. Legyen szó acélszerkezetű gerendákról, betonalapokról vagy berendezéstestekről, a stabil gyökerezés a megfelelő gyökércsatlakozókkal (például hegesztett egylapos lemezekkel, csőbilincs keresztkarokkal stb.) érhető el.

Vizualizált működési állapot: A nagy pontosságú elmozdulást jelző lapokkal és terhelési skálákkal felszerelt kezelő és karbantartó személyzet a héj szétszerelése nélkül intuitív módon meg tudja ítélni, hogy a csővezeték a tervezett munkahelyzetben van-e, ami megkönnyíti a napi ellenőrzést és a megelőző karbantartást.

Szigorú gyártási és minőségellenőrzési rendszer

Átfogó házon belüli tesztelés történik minden terméken a kiszállítás előtt

Szállítás előtt minden termék teljes házon belüli tesztelési folyamaton megy keresztül. Ez a folyamat magában foglalja a méret- és szemrevételezést, a PMI-t (pozitív anyagazonosítás), a keménységvizsgálatot, az MT/PT roncsolásmentes vizsgálatot, ahol alkalmazható, a rugóterhelési vizsgálatot terhelés-elmozdulás görbékkel és a bevonat vastagságának mérését. A gyári vizsgálati jelentéseket (FTR) és az anyagvizsgálati jelentéseket (MTR) szállítjuk.

A harmadik fél akkreditációjának tisztázása

A házon belüli tesztelés nem azonos az ILAC által akkreditált, harmadik fél által végzett teszteléssel. Ha harmadik fél által végzett vizsgálatra vagy laboratóriumi vizsgálatra van szükség, akkor ez külön választható szolgáltatásként is biztosítható.

Opcionális külső ellenőrzési szolgáltatások (külön idézve)

1. Anyagvizsgálat

Ez a szolgáltatás magában foglalja a kémiai összetétel elemzését, a szakítóvizsgálatot, a Charpy-féle alacsony hőmérsékletű ütésvizsgálatot és a keménységvizsgálatot.

2. NDT hegesztés

Az elérhető módszerek közé tartozik a mágneses részecskék tesztelése (MT), a folyadék behatoló vizsgálata (PT), az ultrahangos vizsgálat (UT) és a radiográfiás vizsgálat (RT).

3. Rugóterhelési teljesítményteszt

A terhelés-elmozdulás görbéit tartalmazza.

4. Tűzi horganyzás / epoxi bevonat korrózióvédelmi ellenőrzése

5. Tanúi tesztelés, gyári felügyelet és szállítás előtti ellenőrzés (PSI)

Megkülönböztető előnyeink

Összehasonlítva a LISEGA nemzetközi csőtartó rendszerrel

Termékeink terhelési pontossága, tesztelési szabványai és dokumentációs rendszereink a LISEGA nemzetközi csőtartó rendszerhez viszonyítva vannak.

Több, mint egy szabványos hazai beszállító

Ellentétben a hagyományos hazai gyártókkal, amelyek csak magát a terméket szállítják, minden rugóegységhez terhelés-elmozdulás görbét szállítunk. Segítünk továbbá harmadik fél SGS-teszteléseinek és szemtanúi ellenőrzéseinek megszervezésében, valamint támogatjuk a PE/CPE mérnökök dokumentum-ellenőrzését a tengerentúli projekteknél.

Miért válassza a Tianshun konzolos állandó tavaszi támogatását?

Mélyreható műszaki örökség: 14 éves iparági tapasztalatunkra és professzionális K+F csapatunkra támaszkodva teljes folyamatra kiterjedő műszaki támogatást nyújtunk a csővezeték feszültségelemzésétől a típusválasztás számításán át a telepítési útmutatóig.

Globális projektellenőrzés: A termékek a világ több mint 40 országában stabilan működnek az energiaipari, petrolkémiai és energetikai projektekben, ellenállva a többblokk indítási/leállási próbáinak és az extrém munkakörülményeknek.

Testreszabott szolgáltatási képesség: Speciális helyszűke vagy nem szabványos terhelési igény esetén testre szabott konzolos szerkezeti tervezési és mérnöki megoldásokat tudunk biztosítani.

Megbízható adásvétel utáni garancia: Kiépítettünk egy teljes vevői aktát és válaszmechanizmust, amely állapotfelmérést, terhelés-visszaállítást és csere útmutatást ad a leállási karbantartás során, csökkentve ezzel az erőművek üzemeltetési és karbantartási kockázatait.
