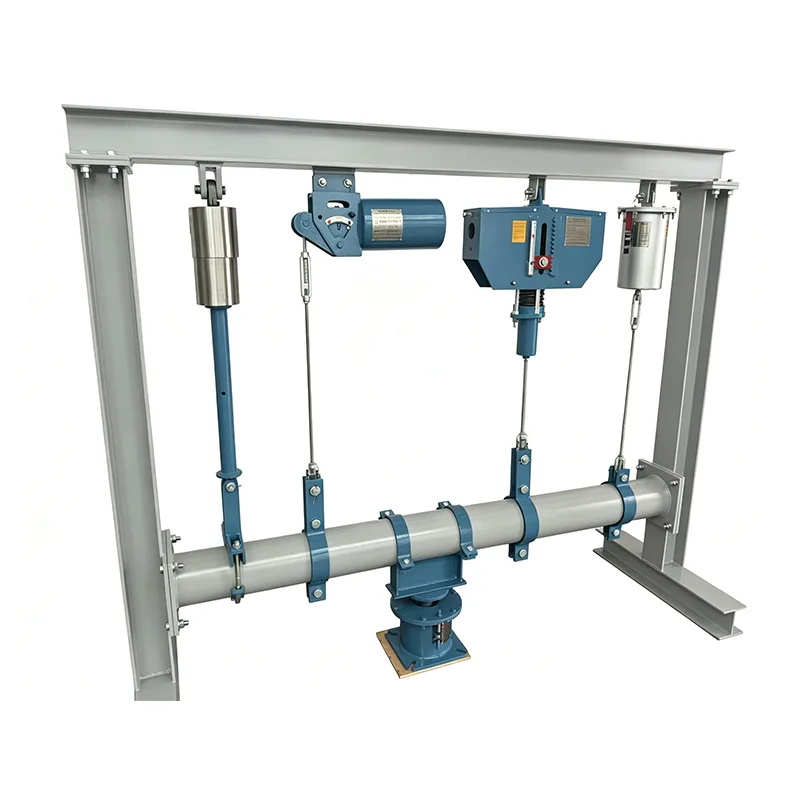

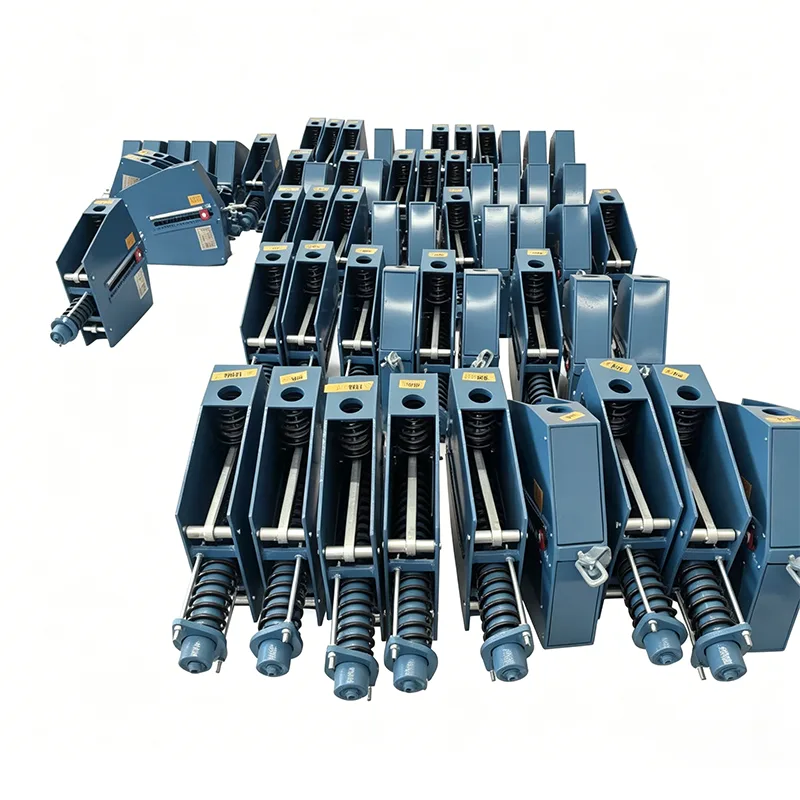

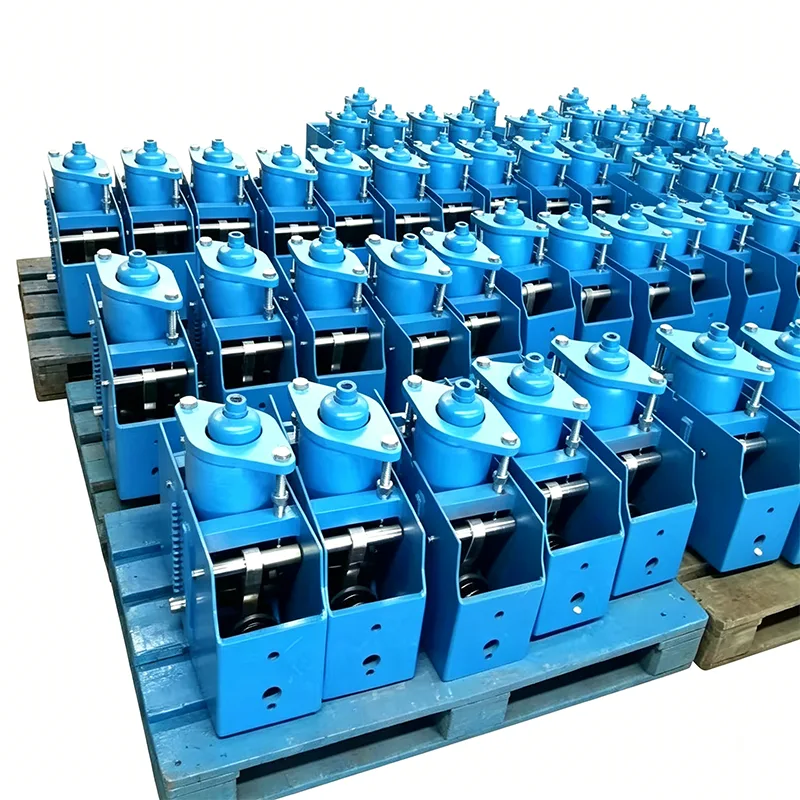

Függőleges állandó rugós támogatás

Ha a csővezetékek nagy (100 mm-t meghaladó) függőleges elmozdulásokat tapasztalnak, és rendkívül érzékenyek a terhelés változásaira, a normál változó rugós támasztékok terhelésváltozási aránya (≤25%) túlzott csővezeték-feszültséghez, a berendezés interfészének károsodásához és akár a csőszakadáshoz is vezethet. A függőleges állandó rugótámasz közel állandó támasztóerőt biztosít (a terhelésváltozás mértéke ≤5%) a teljes munkalöket során a nyomatékegyensúly elve alapján, teljesen megoldva a nagy elmozdulású csővezetékek feszültségszabályozási kihívását.

Az állandó rugós támasztó/akasztó típusvizsgálatából kapott terhelés-elmozdulás görbe. A vízszintes tengely az elmozdulást, míg a függőleges tengely a terhelést jelenti. A görbe megközelítőleg vízszintes marad a teljes munkaút során, ami azt mutatja, hogy a támasztóerő lényegében állandó marad, amikor a csővezeték a hőtágulás és -összehúzódás miatt elhajlik.

Ez a típusteszt igazolja az állandó rugós egységek terhelési állandóságát, teljes menetstabilitását és működési megbízhatóságát. Az összes gyártóegységet a szállítás előtt terhelési kalibrációnak vetik alá, és a terhelési eltérést ±6%-on belül szabályozzák az ANSI/MSS-SP-58-2018 és NB/T47038-2013 szerint.

Ezek a termékek nagy hőeltolódású ipari csőrendszerekhez alkalmazhatók, beleértve a fő gőzvezetékeket és más magas hőmérsékletű és nagynyomású csővezetékeket.

Működési elv

A függőleges állandó rugótámasz a rugóerő és a kapcsolószerkezet által generált nyomaték közötti kölcsönös egyensúlyt használja ki. Ahogy a csővezeték felfelé és lefelé mozog, a rugó alakváltozását a bütyök és a kapcsolórendszer pontosan kompenzálja, stabilan tartva a kimeneti támasztóerőt. Ez a kialakítás teljesen kiküszöböli a csővezeték elmozdulása által okozott terhelésingadozásokat, megvédi a csővezetékeket és a csatlakoztatott berendezéseket a további igénybevételtől.

A termék műszaki adatai

Állandó rugós függesztő specifikációs táblázat	Példa
Modell / sorozat	PH, LH, CA, CS, TH
Terhelhetőség (üzemben)	0,1 kN - 500 kN
Teljes utazás	50 mm, 100 mm, 200 mm, 400 mm
Tényleges utazás	600 mm-ig
Terhelési eltérés (tűrés)	±5% (Normál) / ±3% (Magas Prec.)
Telepítési pozíció	Vízszintes / Függőleges
Ház befejezése	Tűzi horganyzott / epoxi
Üzemi hőm.	-20°C és +80°C között (környezeti)
Rugós tekercs anyaga	60Si2Mn / 50CrVA
Terhelés beállítási tartománya	±10% (helyszíni beállítás)

Termékszerkezeti bontás

A szabványos függőleges állandó rugótámasz moduláris felépítésű, amely a következő független alkatrészekből áll a könnyű helyszíni karbantartás és csere érdekében:

▶  Rugószerelvény: nagy szilárdságú ötvözet rugók stabilizáló hőkezelésnek alávetve

▶  Moment Balance Mechanizmus: Precíziósan megmunkált bütyök és kapcsolórendszer

▶  Teherbeállító eszköz: Felső csavarbeállítás a működés közbeni finomhangoláshoz

▶  Elmozdulást jelző rendszer: átlátszó skálatábla, amely valós idejű csővezeték elmozdulást mutat

▶  Felső és alsó csatlakozási szerelvények: többféle csatlakozási lehetőség a különböző telepítési körülményekhez való alkalmazkodáshoz

▶  Védőház: teljesen zárt kialakítás, amely megakadályozza a por és a korrozív anyag bejutását

Alapvető differenciált előnyök

Előnyös elem	Specifikus teljesítmény	Érték az ügyfelek számára
Állandó erőpontosság	A terhelési eltérés mértéke ≤5%, meghaladja a nemzeti szabványokat	Csökkenti a csővezeték feszültségét és meghosszabbítja a berendezés élettartamát
Kompakt szerkezet	30%-kal kisebb, mint a hagyományos vízszintes állandó rugós támasztékok	Helyet takarít meg a csőtartóban és megkönnyíti a telepítést
Könnyű telepítés	Szállítás előtt előre beállított terhelésre	Megszünteti az összetett helyszíni hibakeresést és lerövidíti az építési időt
Egyszerű karbantartás	Moduláris felépítés cserélhető alkatrészekkel	Csökkenti az állásidőt és csökkenti a karbantartási költségeket
Biztonságos és megbízható	Túlterhelés- és löketkorlátozó készülékekkel felszerelve	Megakadályozza a véletlen sérüléseket és biztosítja a rendszer biztonságát

Szabványos specifikáció kiválasztási táblázat

Modell sorozat	Terhelési tartomány (kN)	Névleges lehajlás (mm)	Üzemi hőmérséklet (℃)	Alkalmazandó szabványok
VCH-50	0,5-20	50	-40~+450	GB/T 17116.2
VCH-100	2-50	100	-40~+450	GB/T 17116.2
VCH-150	5-100	150	-40~+450	GB/T 17116.2
VCH-200	10-200	200	-40~+550	GB/T 17116.2
VCH-300	20-300	300	-40~+550	GB/T 17116.2
VCH-400	50-500	400	-196~+550	ANSI/ASME B31.1

Alkalmazható telepítési forgatókönyvek

A függőleges állandó rugótartó különösen alkalmas a következő, függőleges beépítést és nagy elmozdulást igénylő csővezetékrendszerekhez:

▶  Főgőzvezetékek és újramelegítő gőzvezetékek az erőművekben

▶  Magas hőmérsékletű és nagynyomású technológiai csővezetékek kőolaj-finomító és vegyi üzemekben

▶  Kriogén folyadékvezetékek LNG-terminálokban

▶  Nagyolvasztó gáz- és oxigénvezetékek acélgyárakban

▶  Magas hőmérsékletű gőzfővezetékek városi központi fűtéshez

▶  Nagy tárolótartályok bemeneti és kimeneti összekötő csővezetékei

Telepítési és karbantartási irányelvek

▶  Telepítés előtti ellenőrzés: Ellenőrizze, hogy a termék modellje, terhelése és alakváltozása megfelel-e a tervezési követelményeknek, és ellenőrizze, hogy nem sérült-e meg szállítás közben

▶  Telepítési óvintézkedések: Tartsa a támasztékot függőlegesen, legfeljebb 1°-os eltéréssel; a beszerelés után távolítsa el a szállítási zárószerkezetet

▶  Üzemeltetés előtti üzembe helyezés: Finomhangolja a terhelést a tényleges helyszíni körülményeknek megfelelően, hogy a csővezeték vízszintes legyen

▶  Napi karbantartás: Hat havonta ellenőrizze az elmozdulásjelzőt és a csatlakozócsavarok feszességét; évente átfogó vizsgálatot végezzen

▶  Csereciklus: A termék élettartama normál munkakörülmények között elérheti a 15-20 évet

Projektellenőrzés és minőségellenőrzés

Függőleges állandó rugós támaszainkat számos kulcsfontosságú projektben ellenőrizték világszerte, többek között:

▶  300 MW-os hőerőmű fő gőzvezeték-rendszere

▶  évi 10 millió tonnás finomítási és vegyipari integrációs projekt

▶  LNG-terminál kriogén csővezeték-projektje

Átfogó házon belüli tesztelés történik minden terméken a kiszállítás előtt

Szállítás előtt minden termék teljes házon belüli tesztelési folyamaton megy keresztül. Ez a folyamat magában foglalja a méret- és szemrevételezést, a PMI-t (pozitív anyagazonosítás), a keménységvizsgálatot, az MT/PT roncsolásmentes vizsgálatot, ahol alkalmazható, a rugóterhelési vizsgálatot terhelés-elmozdulás görbékkel és a bevonat vastagságának mérését. A gyári vizsgálati jelentéseket (FTR) és az anyagvizsgálati jelentéseket (MTR) szállítjuk.

A harmadik fél akkreditációjának tisztázása

A házon belüli tesztelés nem azonos az ILAC által akkreditált, harmadik fél által végzett teszteléssel. Ha harmadik fél által végzett vizsgálatra vagy laboratóriumi vizsgálatra van szükség, ez külön választható szolgáltatásként is biztosítható.

Opcionális külső ellenőrzési szolgáltatások (külön idézve)

1. Anyagvizsgálat

Ez a szolgáltatás magában foglalja a kémiai összetétel elemzését, a szakítóvizsgálatot, a Charpy-féle alacsony hőmérsékletű ütésvizsgálatot és a keménységvizsgálatot.

2. NDT hegesztés

Az elérhető módszerek közé tartozik a mágneses részecskék tesztelése (MT), a folyadék behatoló vizsgálat (PT), az ultrahangos vizsgálat (UT) és a radiográfiás vizsgálat (RT).

3. Rugóterhelési teljesítményteszt

A terhelés-elmozdulás görbéit tartalmazza.

4. Tűzi horganyzás / epoxi bevonat korrózióvédelmi ellenőrzése

5. Tanúi tesztelés, gyári felügyelet és szállítás előtti ellenőrzés (PSI)

Megkülönböztető előnyeink

Összehasonlítva a LISEGA nemzetközi csőtartó rendszerrel

Termékeink terhelési pontossága, tesztelési szabványai és dokumentációs rendszereink a LISEGA nemzetközi csőtartó rendszerhez viszonyítva vannak.

Több, mint egy szabványos hazai beszállító

Ellentétben a szabványos hazai gyártókkal, amelyek csak magát a terméket szállítják, mi minden rugóegységhez mellékelünk egy terhelés-elmozdulás görbét. Segítünk továbbá harmadik fél SGS-teszteléseinek és szemtanúi ellenőrzéseinek megszervezésében, valamint támogatjuk a PE/CPE mérnökök dokumentum-ellenőrzését a tengerentúli projekteknél.

Támogató szolgáltatások

▶  Ingyenes műszaki kiválasztás és csővezeték feszültségelemzés

▶  Személyre szabott tervezési szolgáltatások nem szabványos termékekhez

▶  Helyszíni telepítési útmutatás és műszaki képzés

▶ 12 hónapos garanciaidő egész életen át tartó műszaki támogatással

▶  Sürgősségi pótalkatrészek ellátása 48 órás válaszidővel

A függőleges állandó rugós támogatással kapcsolatos részletesebb információkért kérjük, forduljon műszaki csapatunkhoz professzionális kiválasztási tanácsért.

Gyakran Ismételt Kérdések (GYIK)

K: Mi a különbség a függőleges és vízszintes állandó rugós támaszok között?

V: A fő különbségek a telepítési módban és a helyfoglalásban rejlenek. A függőleges állandó rugós támasztékok függőlegesen vannak felszerelve, és kevesebb vízszintes helyet foglalnak el, így alkalmasak keskeny csőállvány-területekre. A vízszintes, állandó rugós támasztékok vízszintesen vannak felszerelve, és több függőleges helyet foglalnak el, megfelelő belmagasságú helyekhez.

K: Állítható-e a függőleges állandó rugótartó terhelése a helyszínen?

V: Igen. A termék tetején egy dedikált terhelésbeállító csavarral van felszerelve, amely lehetővé teszi a finomhangolást a csővezeték leállítás nélküli működése során. A beállítási tartomány a névleges terhelés ±10%-a.

K: Alkalmas ez a termék alacsony hőmérsékletű környezetben?

V: Igen. Speciális alacsony hőmérsékletű modelleket kínálunk, amelyek kriogénnek ellenálló anyagokat és speciális kezelési eljárásokat alkalmaznak. Normálisan akár -196 ℃ hőmérsékleten is működhetnek, és alkalmasak kriogén csővezetékrendszerekhez, például LNG-hez.
