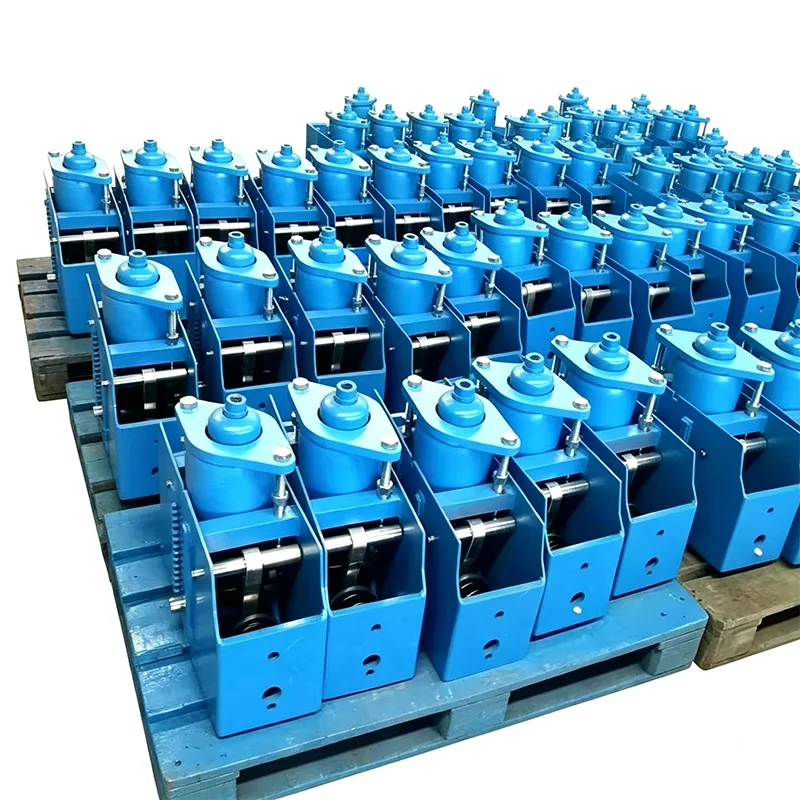

Vízszintes állandó tavaszi támogatás

Számos ipari telephelyen a csővezetékek feletti korlátozott hely lehetetlenné teszi a függőleges állandó rugós támasztékok felszerelését. Eközben egyes csővezetékek oldalról vagy alulról alátámasztást igényelnek, és a hagyományos támogatási módszerek nagy elmozdulások mellett nehezen teljesítik az állandó erőszükségletet. A Horizontal Constant Spring Support egy dedikált termék, amelyet kifejezetten ezeknek a problémáknak a megoldására terveztek. Vízszintesen csővezetékek alá vagy mellé szerelhető, stabil támasztóerőt biztosítva a teljes munkalöket során, 5%-on belül szabályozott terhelési ingadozás mellett.

Működési elv és szerkezeti jellemzők

A vízszintes állandó rugós támasz a nyomatékegyensúly elvén működik. Amikor a csővezeték függőleges elmozduláson megy keresztül, a rugó rugalmas ereje egy precíziós összeköttetés és bütyök mechanizmus révén állandó kimenő erővé alakul. A függőleges tartókkal ellentétben rugószerelvénye vízszintesen van elhelyezve, ami alacsonyabb súlypontot és stabilabb működést eredményez, így különösen alkalmas nagy terhelésű és nagy elmozdulású csővezeték-rendszerekhez.

A szabványos vízszintes állandó rugótartó integrált hegesztett vázszerkezetet alkalmaz, melynek fő összetevői a következők:

▶  Vízszintesen elhelyezett hengeres csavarrugós egység

▶  Nagy pontosságú nyomaték-kiegyensúlyozó rendszer

▶  Oldalra szerelt teherbeállító mechanizmus

▶  Kettős ütemű határérték eszköz

▶  Vizuális elmozdulásjelző

▶  Alsó rögzítőalap

A termék műszaki adatai

Összehasonlítás a függőleges állandó rugós támasztékokkal

Teljes sorozatú specifikációs paraméterek

6 szabványos vízszintes állandó rugós támaszt kínálunk, amelyek lefedik az ipari alkalmazási követelmények túlnyomó részét:

Minden termék megfelel a GB/T 17116.2-2018, ANSI/ASME B31.1 és DIN 2545 szabványoknak.

Alapvető teljesítményelőnyök

▶  Ultra-nagy teherbírás: 1000 kN maximális támasztóerőt biztosít, hogy megfeleljen a nagy csővezetékek és berendezések követelményeinek

▶  Magas működési stabilitás: Az alacsony súlypontú vízszintes elrendezés kiváló szeizmikus teljesítményt biztosít, és képes ellenállni a 8-as erősségű földrengéseknek

▶ Biztonságos és kényelmes karbantartás: Az oldalsó beállítás és ellenőrzés szükségtelenné teszi a mászást, csökkentve a biztonsági kockázatokat

▶  Erős beépítési képesség: betongerendákra, acélszerkezetekre vagy berendezések alapjaira szerelhető

▶  Széles terhelésbeállítási tartomány: lehetővé teszi a helyszíni beállítást a névleges terhelés ±15%-án belül

▶  Teljesen zárt kialakítás: hatékonyan megakadályozza a por, esővíz és korrozív közeg bejutását a belső mechanizmusokba

Tipikus alkalmazási területek

A vízszintes állandó rugós támasztékokat széles körben használják a következő ipari forgatókönyvekben:

▶  Főgőz- és melegítőgőzvezetékek nagy hőerőművekben

▶  Hidrokrakkoló és folyadékkatalitikus krakkoló egység csővezetékei kőolajfinomítókban

▶  Tárolótartály bemeneti és kimeneti csővezetékei nagy LNG-terminálokban

▶  Nagyolvasztó meleglevegő-vezetékek és átalakító gázvezetékek acélgyárakban

▶  Hagyományos szigeti gőzvezetékrendszerek atomerőművekben

▶  Nagy átmérőjű, magas hőmérsékletű melegvíz-vezetékek városi központi fűtéshez

Gyártás és minőségbiztosítás

Az állandó rugós támasztékok gyártásában szerzett 14 éves tapasztalatával a Yangzhou Tianshun Pipeline sikeresen alkalmazta a vízszintes állandó rugós támasztékokat több mint 350 ipari projektben világszerte. Minden termék szigorú minőség-ellenőrzési eljárásokon megy keresztül:

▶  Nyersanyag-ellenőrzés: Minden rugóacél a Baosteeltől és az Angangtól származik, és minden tételt spektrális elemzésnek és mechanikai tulajdonságvizsgálatnak vetnek alá.

▶  Precíziós megmunkálás: A kulcsfontosságú alkatrészeket CNC megmunkálóközpontokkal gyártják, elérve az IT7 fokozatú méretpontosságot

▶  Rugós tesztelés: Minden rugó 3 teljes kompressziós teszten és 100 000 kifáradási cikluson esik át

▶  A gép teljes üzembe helyezése: Minden egység teljes löketű állandó erő-teljesítmény-teszten megy keresztül a szállítás előtt, hogy biztosítsa a terhelés ingadozási arányát ≤5%

▶  Külső felek ellenőrzése: A nemzetközileg hiteles intézmények, például az SGS, a BV és a TUV ellenőrzési jelentései biztosíthatók.

Minőségirányítási rendszerünk ISO 9001:2015 tanúsítvánnyal rendelkezik, termékeink CE és API tanúsítvánnyal rendelkeznek.

Exkluzív szerviztámogatás

▶  Ingyenes helyszíni felmérés és csővezeték stresszelemzés

▶  Egyedi kialakítás speciális telepítési helyekhez

▶  Professzionális mérnökök biztosítanak helyszíni telepítési útmutatást és üzembe helyezést

▶ 12 hónapos jótállási időszak ingyenes javítással vagy cserével a jótállási időszak alatt

▶  Életre tartó műszaki támogatás és alkatrészellátás

A vízszintes állandó tavaszi támogatással vagy a projekt műszaki kiválasztásával kapcsolatos részletesebb információkért forduljon értékesítési csapatunkhoz.

Gyakran Ismételt Kérdések (GYIK)

K: Felszerelhetők vízszintes állandó rugós támasztékok acélszerkezetekre?

V: Igen. Többféle rögzítési alapformát kínálunk, hogy alkalmazkodjanak a beton alapokhoz, acélszerkezeti gerendákhoz és a berendezési platformokhoz. A nagy terhelésű modelleknél alapozási javaslatokat adunk annak biztosítására, hogy a beépítési szilárdság megfeleljen a követelményeknek.

K: Használható a vízszintes állandó rugótámasz alacsony hőmérsékletű környezetben?

V: Igen. Speciális alacsony hőmérsékletű modelleket kínálunk, amelyek 304 vagy 316 literes rozsdamentes acél anyagokat alkalmaznak, és átestek az alacsony hőmérsékletű ütési teszteken. Normálisan akár -196 ℃ hőmérsékleten is működhetnek, és alkalmasak kriogén csővezetékrendszerekhez, például LNG-hez és etilénhez.

K: Mi a termékeinek szállítási ideje?

V: A standard modellek szállítási ideje 30-45 nap, az egyedi modelleknél pedig 45-60 nap a bonyolultságtól függően. Sürgős megrendelés esetén gyorsított gyártást tudunk megoldani, a legrövidebb, 20 napos szállítási határidővel.
