Rugós akasztó támasztékkritikus szerepet játszik a csövek súlyának, hőmozgásának és vibrációjának szabályozásában az igényes ipari csőrendszerekben. A Tianshun tervezett rugós akasztós megoldásokat kínál 10 N és 100 000 N közötti terhelési besorolással és 200 mm-ig terjedő elmozdulási képességekkel, amelyek támogatják az energiaipari, petrolkémiai, LNG-, finomítói, fűtési, gyógyszerészeti és élelmiszer-feldolgozó létesítményekben végzett alkalmazásokat.
A megfelelően megválasztott rugós akasztótámasz lehetővé teszi a csőrendszer biztonságos mozgását az üzemi hőmérséklet változása esetén, miközben fenntartja a szabályozott függőleges támasztást. A merev akasztókkal ellentétben a rugós rendszerek alkalmazkodnak a hőtáguláshoz és -összehúzódáshoz, hatékonyabban osztják el a terhelést, és segítenek csökkenteni a csövekre és a csatlakoztatott berendezésekre átvitt feszültséget. A Tianshun rugós akasztószerelvényeket gyárt olyan rugóacélok felhasználásával, mint a 60Si2MnA és az 50CrVA, szénacél házzal, védőbevonattal, testreszabott csatlakozásokkal, valamint projektspecifikus terhelési és elmozdulási követelményekkel. Az ipari csővezeték tartójának kiválasztásakor elengedhetetlen a szerkezet, a működési elv, a specifikációk, a vizsgálati követelmények és az alkalmazási feltételek megértése.
Tartalomjegyzék
Hogyan működik a rugós akasztó támasztéka?
Melyek a fő teljesítményelőnyök?
Milyen műszaki paramétereket kell ellenőriznie a mérnököknek?
Hol használják a rugós függesztő támaszokat?
Változó vs. állandó tavaszi támogatás
Hogyan tesztelik a rugós vállfák támaszait?
Hogyan válassza ki a megfelelő támogatást?
Szerezzen személyre szabott rugós akasztós megoldást

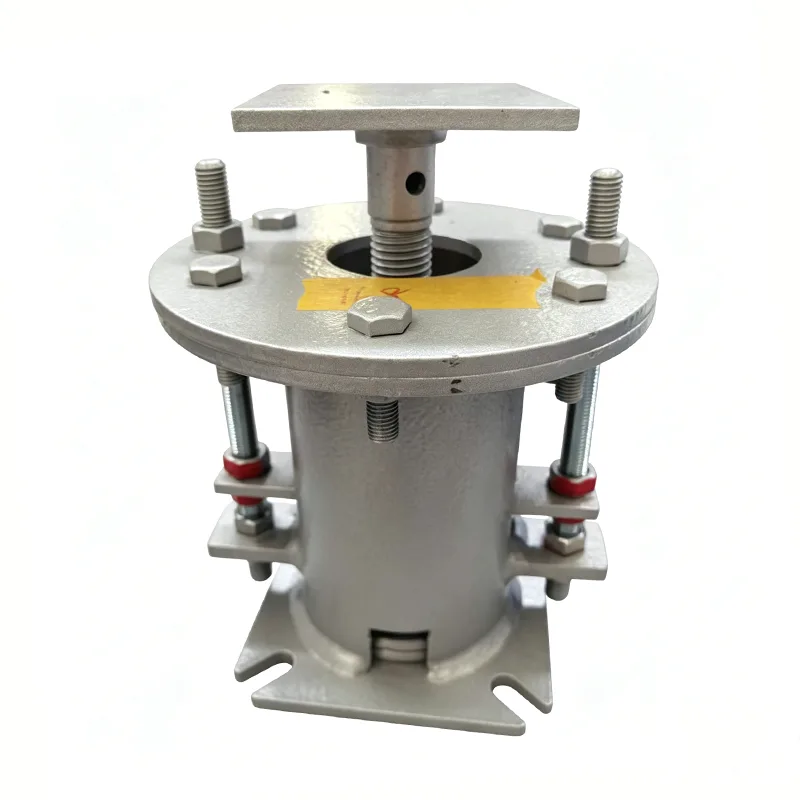

Mi az a rugós akasztótámasz?
A rugós akasztótartó egy mechanikus csőtartó, amelyet úgy terveztek, hogy hordozza a csővezeték súlyát, miközben lehetővé teszi a szabályozott függőleges mozgást. A rugó rugalmas viselkedését használja fel a hőmérséklet-változások, üzemi terhelések és egyéb üzemi körülmények által generált mozgásokhoz.
Amikor egy technológiai cső felmelegszik, kitágulhat és elmozdulhat hideg helyzetéből. Amikor lehűl, a cső összehúzódik. A merev támasz korlátozhatja ezt a mozgást, és potenciálisan további csőfeszültséget okozhat. A megfelelően megtervezett rugós akasztó támasztóerőt biztosít, miközben lehetővé teszi a cső mozgását a tervezett mozgási tartományon belül.
Ez különösen hasznossá teszi a rugós támasztékokat gőzvezetékeknél, magas hőmérsékletű folyamatcsöveknél, villamosenergia-termelő rendszerekben, petrolkémiai létesítményekben, finomítókban és egyéb olyan létesítményekben, ahol a hőeltolódást figyelembe kell venni a csőfeszültség tervezése során.
A projektmérnökök számára a támasztékot nem szabad egyszerűen a névleges csőméret alapján kiválasztani. Az üzemi terhelést, a hideg és meleg terhelést, a várható mozgást, a beépítési irányt, a hőmérsékletet, a csatlakozási méreteket és a vonatkozó tervezési szabványokat mind értékelni kell.
Hogyan működik a rugós akasztó támasztéka?
Az alapvető működési elv egyszerű: a rugószerelvény szabályozott támasztóerőt hoz létre, miközben lehetővé teszi a cső függőleges elmozdulását.
- A csőterhelés átvitele:Az akasztó a cső súlyának és üzemi terhelésének egy részét átadja a tartószerkezetnek.
- A hőmérséklet változása mozgást okoz:Ahogy a csővezeték felmelegszik vagy lehűl, a hőtágulás vagy összehúzódás függőleges mozgást okoz.
- A tavasz így válaszol:A rugó összenyomódik vagy kinyúlik a mozgás irányának és nagyságának megfelelően.
- A mozgás kontrollált marad:A tartó a tervezett elmozdulást alkalmazza, ahelyett, hogy rögzített helyzetbe kényszerítené a csövet.
- A terhelés megoszlik:A megfelelő támasztékválasztás segít megelőzni a túlzott helyi terhelést a csőtámaszoknál és a csatlakoztatott berendezéseknél.
A praktikus csőrendszerben a rugós függesztő egy nagyobb tartórendszer részeként működik. Csőpapucsok, merev támasztékok, vezetők, horgonyok és egyéb alkatrészek együtt használhatók a csőfeszültség-elemzésnek és a projekt követelményeinek megfelelően.
Melyek a fő összetevők?
A rugós akasztó megbízhatósága a rugószerelvény, a ház, a beállító mechanizmus és a csatlakozó hardver közötti kölcsönhatástól függ. Egy tipikus konfiguráció a következő összetevőket tartalmazza:
| Összetevő | Elsődleges funkció | Tipikus anyag vagy jellemző |
|---|---|---|
| Tavaszi Közgyűlés | Ellenőrzött támasztóerőt biztosít és alkalmazkodik a mozgáshoz | 60Si2MnA vagy 50CrVA rugóacél |
| Ház | Védi és pozícionálja a rugószerelvényt | Q235B vagy Q345B szénacél |
| Beállító csavar | Lehetővé teszi a terhelés és a magasság beállítását a telepítés során | Projektspecifikus acélszerkezet |
| Akasztórudak és tartozékok | Csatlakoztatja a tartót a csővezetékhez és a szerkezethez | A projekt követelményei szerint kiválasztva |
| Eltolásjelző | A tényleges mozgási pozíciót mutatja | Jól látható kalibrált jelzés |
A csatlakozási méretek és a tartozékok testreszabhatók, ha a szabványos konfigurációk nem felelnek meg a telepítési feltételeknek. Ez különösen fontos utólagos beépítési projekteknél vagy összetett csőállványoknál, ahol korlátozott a rendelkezésre álló beépítési hely.
Melyek a fő teljesítményelőnyök?
Hőmozgás kompenzáció
Elsődleges előnye, hogy képes alkalmazkodni a hőmérsékletváltozások okozta függőleges csőmozgáshoz. A Tianshun szabványos rugós akasztói a kiválasztott konfigurációtól függően 50, 80, 120, 150 és 200 mm névleges elmozdulási lehetőségeket biztosítanak.
Ellenőrzött terhelés támogatás
Az ipari csővezetékek működés közben jelentősen nehezebbé válhatnak a technológiai folyadékok, a szigetelés és a változó üzemi feltételek miatt. A megfelelően meghatározott rugószerelvény segít megőrizni az ellenőrzött támogatást a teljes működési ciklus során.
Csökkentett vibráció átvitel
A rugós elrendezések segíthetnek csökkenteni a csőrezgés közvetlen átvitelét a szerkezeti elemekre. Ez értékes lehet a forgó berendezések, gőzrendszerek, folyamatberendezések és egyéb olyan berendezések esetében, ahol fontos a rezgésszabályozás.
Telepítési rugalmasság
A beállító mechanizmusok lehetővé teszik a telepítők számára, hogy a telepítés során finomhangolják a támaszték helyzetét és a terhelést. Ez leegyszerűsítheti a mező igazítását a teljesen merev támasztékelrendezéshez képest.
Alkalmazhatóság a különböző projektekhez
A rugós akasztószerelvények különböző terhelések, utazási követelmények, anyagok, csatlakozási típusok és környezeti feltételek alapján tervezhetők. A Tianshun testreszabott megoldásokat is kínál speciális terhelési, elmozdulási, hőmérsékleti és csatlakozási követelményekhez.
Milyen műszaki paramétereket kell ellenőriznie a mérnököknek?
A rugós akasztó megrendelése előtt a mérnököknek meg kell határozniuk a tényleges működési feltételeket, ahelyett, hogy csak a csőátmérő alapján választanák ki az egységet. A következő specifikációk különösen fontosak:
| Paraméter | Tianshun referenciatartomány | Miért számít |
|---|---|---|
| Munkaterhelés | 10 N–100 000 N | Meghatározza a szükséges támasztóképességet |
| Névleges elmozdulás | 50-200 mm | Alkalmaznia kell a cső várható mozgását |
| Üzemi hőmérséklet | -20°C és +450°C között | Befolyásolja az anyag- és rugóválasztást |
| Rugós anyag | 60Si2MnA / 50CrVA | Támogatja a mechanikai és fáradási teljesítményt |
| Ház anyaga | Q235B / Q345B | Szerkezeti védelmet és támogatást nyújt |
| Felületkezelés | Epoxi cinkben gazdag bevonat / tüzihorganyzás | Javítja a korrózióvédelmet |
| Alkalmazandó szabványok | ANSI/HG 20644, GB/T 17116, DIN 2545 | Segít összehangolni a terméket a projekt specifikációival |
A nemzetközi EPC-projekteknél a mérnökök projektspecifikus szabványokat, anyagtanúsítványokat, vizsgálati követelményeket vagy harmadik fél tanúskodását is meghatározhatják. Ezeket a követelményeket a gyártás megkezdése előtt meg kell erősíteni.
Hol használják a rugós függesztő támaszokat?
A rugós támasztékok alkalmasak ipari csővezetékekhez, ahol a tehertartásnak együtt kell léteznie a szabályozott hőmozgással. A gyakori alkalmazások a következők:
- Hőerőművi gőz- és vízvezetékek
- Atomerőművi segédcsőrendszerek
- Petrolkémiai folyamatok csővezetékei
- Olajfinomító kemence és oszlopcsövek
- LNG és LPG terminál csővezetékek
- Városi központi fűtési hálózatok
- Gyógyszerészeti folyamatcsövek
- Élelmiszer-feldolgozó szaniter csővezetékek
- Magas hőmérsékletű és nagynyomású gőzvezetékek
A vegyipari és petrolkémiai létesítmények esetében a felületvédelem és az anyagválasztás különösen fontos lehet, mert a hordozó nedvességnek, korrozív atmoszférának vagy igényes üzemi hőmérsékletnek lehet kitéve.
Változó és állandó tavaszi támogatás: mi a különbség?
Az egyik legfontosabb döntés a csővezeték-támaszték tervezésénél, hogy az alkalmazás változó vagy állandó rugókonfigurációt igényel-e.
| Összehasonlítás | Változó rugós támogatás | Állandó tavaszi támogatás |
|---|---|---|
| Támogató Erő | Változik, ahogy a rugó mozog | Úgy tervezték, hogy megközelítőleg állandó maradjon |
| Tipikus használat | Mérsékelt hőmozgás | Nagy mozgás vagy szigorú terhelésváltási követelmények |
| Tervezési szempont | Megengedett terhelésváltozás | A terhelés állandósága az utazás során |
| Tipikus alkalmazás | Általános folyamat és közművezetékek | Fő gőz és érzékeny berendezések csatlakozásai |
A változtatható rugós támaszték megfelelő lehet, ha a támasztóerő változása elfogadható marad a csővezeték-feszültség kialakításán belül. Állandó rugóelrendezés akkor jöhet számításba, ha a csatlakoztatott berendezéseknél nagyobb a megengedett terhelésváltozás, vagy ahol jelentős függőleges mozgás várható.
A helyes választásnak a projekt csővezeték-feszültség-elemzésén, a hideg és meleg terhelési viszonyokon, a mozgás irányán és a berendezés fúvókák korlátain kell alapulnia.
Hogyan tesztelik a rugós vállfák támaszait?
A minőségbiztosítás különösen fontos, mert a rugós akasztó teherbíró alkatrész. A tesztelés során nem csak a külső méreteket kell ellenőrizni, hanem az anyag állapotát, a rugóteljesítményt, a terhelési viselkedést és a védőbevonatot is.
A tipikus ellenőrzési és tesztelési tevékenységek a következők:
- Szemrevételezés és méretvizsgálat
- Pozitív anyagazonosító (PMI), ahol szükséges
- Keménységvizsgálat
- Mágneses részecskék vizsgálata vagy folyadék áthatoló vizsgálat, ahol alkalmazható
- Rugóterhelési vizsgálat
- Terhelés-elmozdulás görbe ellenőrzése
- Bevonat vastagságának ellenőrzése
- Végső összeszerelési ellenőrzés
A megfelelő rendelésekhez gyári vizsgálati jegyzőkönyvek és anyagvizsgálati jegyzőkönyvek is szállíthatók. További ellenőrzést igénylő projekteknél a szerződéses követelményeknek megfelelően harmadik fél által végzett ellenőrzés, szemtanúi vizsgálat, anyagvizsgálat, hegesztési NDT vagy szállítás előtti ellenőrzés is megoldható.
Hogyan válasszuk ki a megfelelő rugós akasztót?
A helyes kiválasztás a műszaki adatokkal kezdődik. Egy hasznos specifikációs csomagnak a következő információkat kell tartalmaznia:
- Csőméret és konfiguráció
- Üzemi és telepített terhelések
- Meleg és hideg terhelési feltételek
- Várható függőleges elmozdulás
- Mozgásirány
- Üzemi és tervezési hőmérséklet
- Szükséges szerelési elrendezés
- Csatlakozás méretei
- Anyag- és bevonatkövetelmények
- Alkalmazandó tervezési és ellenőrzési szabványok
Összetett rendszerek esetén a csövek feszültségi izometrikus vagy megfelelő támogatási ütemezésének biztosítása jelentősen javíthatja a függesztő kiválasztásának pontosságát. A mérnökök ezután értékelhetik, hogy megfelelő-e a változó rugó, az állandó rugó vagy más támasztóelrendezés.
Ha a szabványos méretek nem megfelelőek, a személyre szabott rugós akasztós megoldások tartalmazhatnak speciális teherbírást, nem szabványos csatlakozásokat, egyedi beépítési méreteket, korrózióálló anyagokat, valamint magas vagy alacsony hőmérsékletű környezetekhez való konstrukciókat.
Gyakran ismételt kérdések a rugós vállfákkal kapcsolatban
1. Mi a rugós akasztó támasz fő célja?
Fő célja a csővezeték terheléseinek támogatása, miközben lehetővé teszi a hőtágulás és -összehúzódás által okozott szabályozott függőleges mozgást. Segíthet csökkenteni a rezgésátvitelt és stabilabb támogatási állapotot fenntartani működés közben.
2. Milyen terhelési tartományt bírnak a Tianshun rugós függesztő támaszok?
A hivatkozott szabványos termékskála 10 N és 100 000 N közötti üzemi terhelést fed le. A tényleges kiválasztás a cső üzemi körülményeitől, terhelési követelményeitől, utazásától és a projekt tervezési adataitól függ.
3. Mekkora elmozdulást tud elviselni a rugós akasztó?
A szabványos névleges eltolási lehetőségek közé tartozik az 50 mm, 80 mm, 120 mm, 150 mm és 200 mm. A személyre szabott utazási követelmények a csővezeték tényleges mozgásának megfelelően értékelhetők.
4. Milyen anyagokat használnak általában a rugós összeszereléshez?
A szokásos rugóanyagok közé tartozik a 60Si2MnA és az 50CrVA. A ház anyaga tartalmazhat Q235B és Q345B szénacélt, míg a felületkezelésnél epoxicinkben gazdag bevonatokat vagy tűzihorganyzást alkalmazhatnak.
5. Mikor kell állandó rugós alátámasztásra gondolni?
Állandó rugós alátámasztás akkor jöhet számításba, ha a csővezeték jelentős függőleges elmozdulást tapasztal, vagy ha a csatlakoztatott berendezésnek a támasztóerőnek megközelítőleg állandónak kell maradnia a tervezett út során. A végső kiválasztásnak követnie kell a csövek feszültségelemzését és a projekt követelményeit.
6. A rugós akasztótámaszok testreszabhatók?
Igen. A testreszabás kiterjedhet a terhelési és elmozdulási követelményekre, az anyagválasztásra, a csatlakozási típusokra, a beépítési méretekre, a környezeti feltételekre és egyéb projektspecifikus követelményekre.
Szerezzen személyre szabott rugós akasztós megoldást
A megbízható rugótartó rendszer pontos mérnöki adatokkal, megfelelő anyagválasztással, ellenőrzött gyártással és dokumentált teszteléssel kezdődik. A Tianshun egyesíti a rugótámasz gyártási tapasztalatait az ipari csővezeték-alkalmazásokhoz szükséges testreszabott mérnöki szolgáltatásokkal. Ha energetikai, petrolkémiai, finomítói, LNG-, fűtési, gyógyszerészeti vagy egyéb csővezeték-projektet tervez, ossza meg terhelési, elmozdulási, hőmérsékleti, csatlakozási és mennyiségi igényeit a mérnöki csapattal. Tudjon meg többet a Tianshun rugós függesztőtámaszról vagylépjen kapcsolatba velünkprojektspecifikus ajánlásért és árajánlatért.
