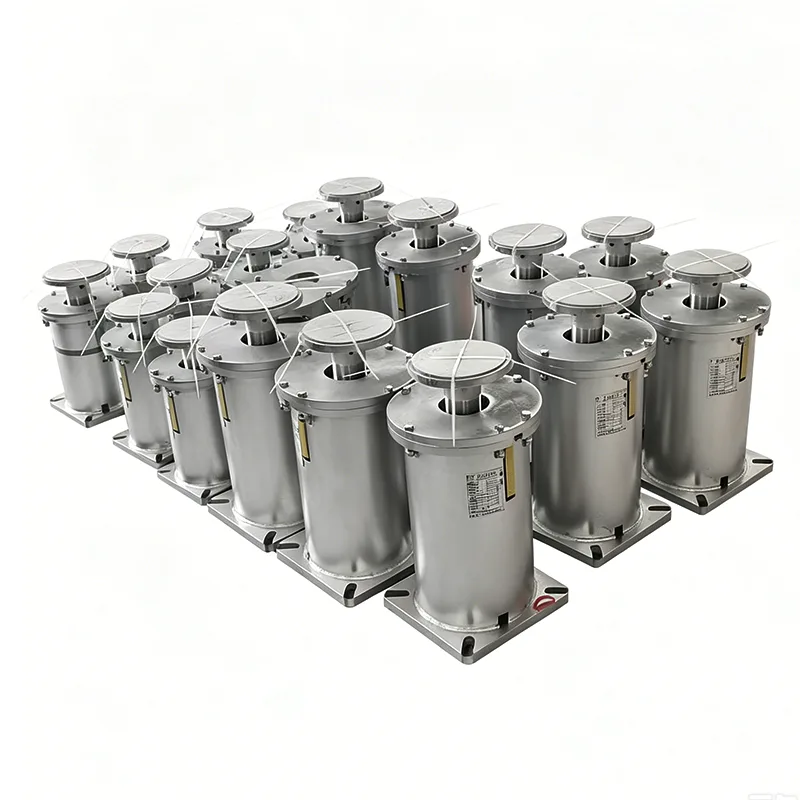

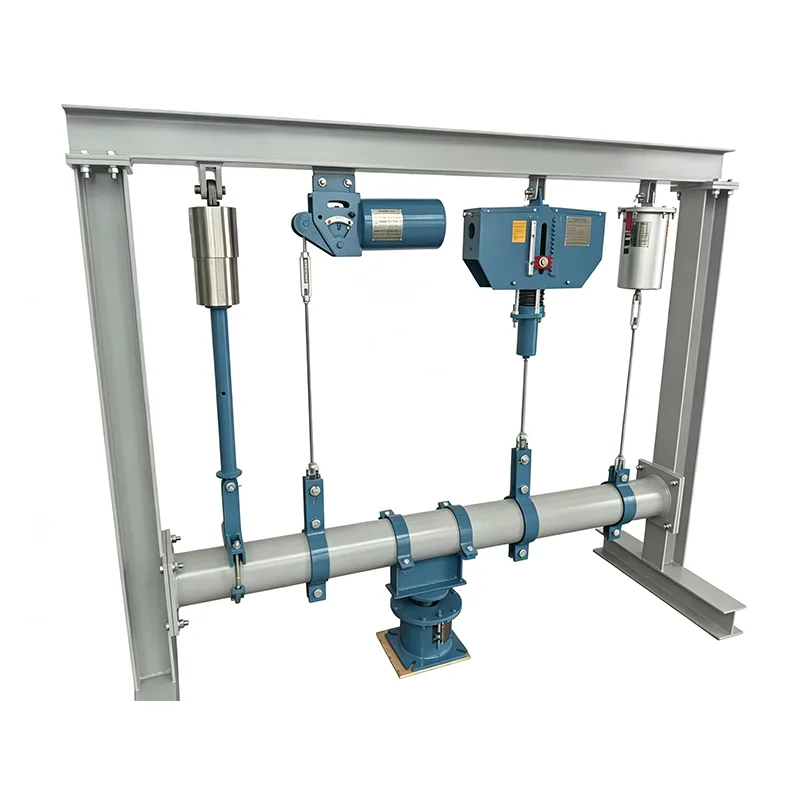

Változó rugós támogatás a csővezetékhez

A Variable Spring Support for Pipeline egy speciális rugalmas támasztóeszköz, amelyet úgy terveztek, hogy ellenálljon a csővezetékek függőleges elmozdulásának. Állítható támasztóerőt biztosít a megengedett elmozdulási tartományon belül, kihasználva a rugók benne rejlő merevségét. Amikor a csővezetékek felfelé és lefelé mozognak a hőmérséklet-ingadozás, a közegáram vagy a berendezés vibrációja miatt, a tartó automatikusan szabályozza a csapágyerőt, hatékonyan megelőzve a csőfeszültség-koncentrációt és a berendezés csatlakozásainak károsodását.

A Yangzhou Tianshun Piping 2012 óta foglalkozik ennek a terméknek a gyártásával. Eddig több mint 800 000 készletet szállítottunk több mint 300 ipari projekthez szerte a világon, és a termék teljesítményét a hosszú távú helyszíni működés teljes mértékben hitelesítette.

A termék műszaki adatai

Tervezési elv és szerkezeti összetétel

A Hooke-törvény szerint tervezett rugó elhajlása egyenesen arányos az alkalmazott terheléssel. Amikor a csővezeték felfelé mozog, a rugó összenyomása csökken, és a támasztóerő ennek megfelelően csökken. Amikor a csővezeték lefelé mozog, a rugó összenyomása megnő, ami nagyobb támasztóerőhöz vezet. Ez a funkció lehetővé teszi, hogy a támogatás alkalmazkodjon a működő csővezetékek dinamikus változásaihoz, és fenntartsa a teljes csőrendszer feszültségegyensúlyát.

A standard termékek a következő kulcselemekből állnak:

▶  Hengeres csavarrugó: Ötvözött rugóacélból készült, és szigorú hőkezelésnek és stabilizáló kezelésnek van kitéve.

▶  Felső és alsó összekötő lemezek: Csővezetékek és épületszerkezetek összekötésére szolgál, a helyszíni körülményekhez igazodó, rugalmas beépítési módokkal.

▶ Terhelésjelző tábla: Valós idejű rugóterhelést és csővezeték elmozdulást jelenít meg.

▶  Reteszelőszerkezet: rögzíti a rugó helyzetét a beszerelés és az üzembe helyezés után, hogy elkerülje a deformációt a szállítás és a helyszíni szerelés során.

▶  Védőház: Megakadályozza a por, esővíz és korrozív anyagok bejutását, így meghosszabbítja a rugó élettartamát.

Főbb műszaki jellemzők

▶  Szabályozható terhelésváltozási arány: A tervezett terhelésváltozási arány 25%-on belül marad, így egyenletes erőeloszlást biztosít a csőrendszerben.

▶  Műszaki adatok széles választéka: 12 terhelési osztállyal és 5 elmozdulási mérettel van felszerelve, amelyek megfelelnek a legtöbb ipari csővezeték-alkalmazás követelményeinek.

▶  Előtöltési kalibráció: Előre beállítva a vevői igények szerinti terheléshez a szállítás előtt, készen áll a közvetlen használatra a helyszíni telepítés után.

▶  Lazulásgátló szerkezet: Az összes csatlakozó alkatrész ellenanyákkal és rögzítő alátétekkel van felszerelve, hogy megakadályozzák a kilazulást működés közben.

▶  Moduláris felépítés: A főbb alkatrészek felcserélhetők az egyszerű helyszíni karbantartás és csere érdekében.

▶  Erős környezeti alkalmazkodóképesség: A megfelelő anyagok és felületkezelések kiválaszthatók a különböző munkakörülményekhez.

A teljesítmény összehasonlítása más csőtartókkal

Tipikus alkalmazási forgatókönyvek

A csővezeték változó rugós támasztékát széles körben használják különféle ipari csőrendszerekben, amelyek hőmérséklet-változásoknak vannak kitéve, különösen ideális az alábbi alkalmazásokhoz:

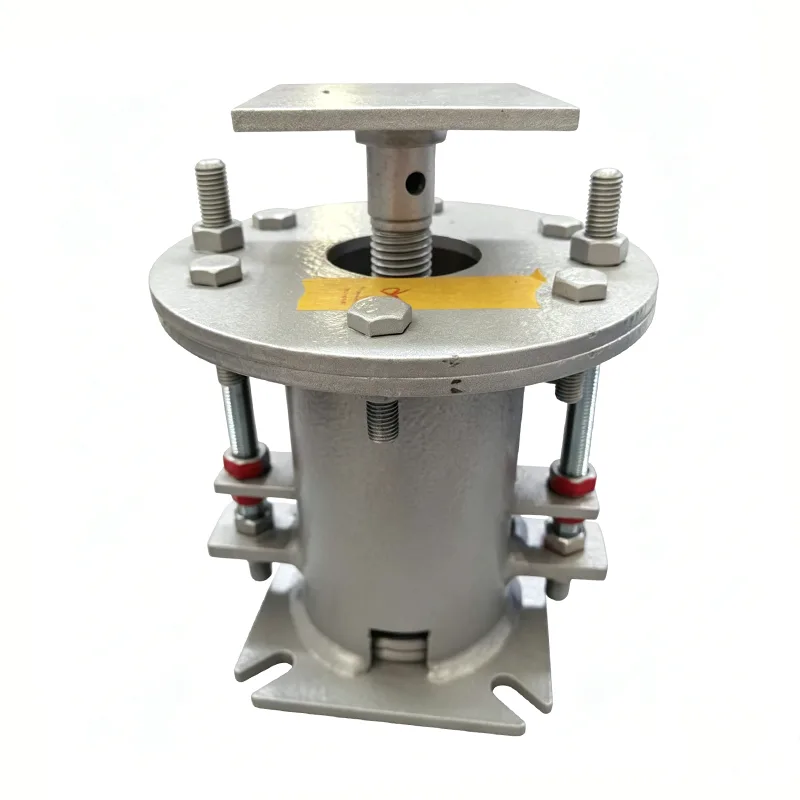

▶  Gőzvezetékek, tápvíz- és kondenzvízvezetékek hőerőművekben

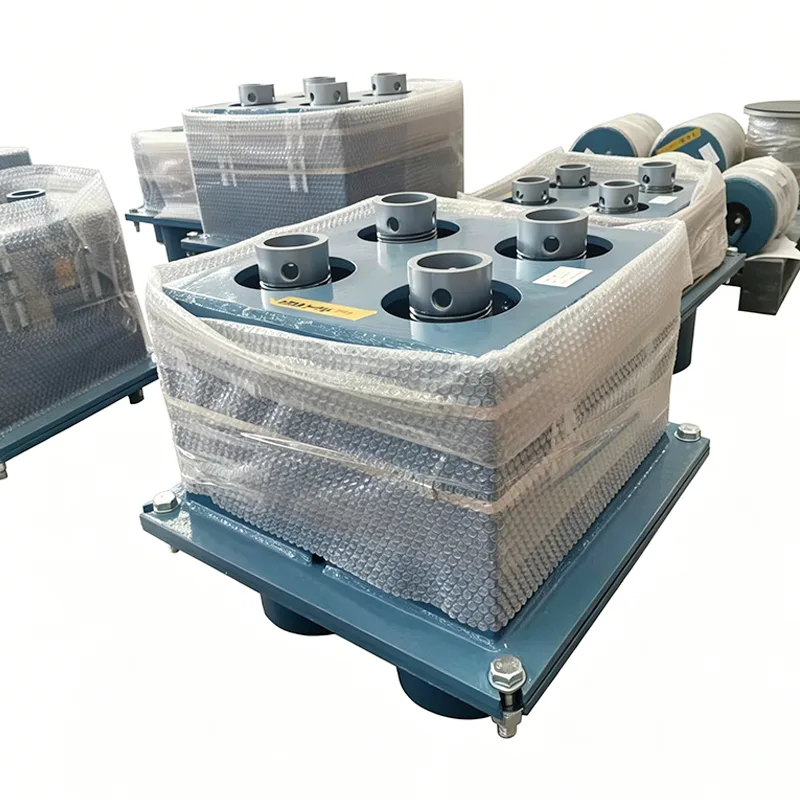

▶  Feldolgozó csővezetékek és hőcserélő berendezések csatlakozó csővezetékei petrolkémiai üzemekben

▶  Kompresszorállomások és nagy távolságú földgázvezetékek szelepkamrái

▶  Városi központi fűtési hálózatok fő- és mellékvezetékei

▶  Iszapszállító csővezetékek a szennyvíztisztító telepeken

▶ Csőrendszerek hajókon és tengeri platformokon

Gyártás és teljes folyamat minőségellenőrzés

Korszerű gyártósoraink vannak változtatható rugótartókhoz, amelyek professzionális eszközökkel vannak felszerelve, beleértve CNC rugótekercselő gépeket, rugóvizsgáló gépeket, spektrométereket és roncsolásmentes vizsgálóműszereket. Minden termék szigorú minőség-ellenőrzési eljárásokkal készül:

1. Bejövő nyersanyag ellenőrzése: A kémiai összetétel elemzését és a mechanikai tulajdonságok vizsgálatát minden acéltételnél elvégzik; a minősíthetetlen anyagok szigorúan elutasítva.

2. Rugós gyártásvezérlés: A rugókat CNC-berendezéssel tekercselték fel, hogy garantálják a pontos méreteket és a pontosságot.

3. Rugós teljesítményteszt: Minden rugó 3 teljes tömörítési és terhelési teszten esik át a stabil teljesítmény biztosítása érdekében.

4. Befejezett összeszerelési ellenőrzés: Méretellenőrzést, terhelési kalibrálást és szemrevételezést végeznek az összeszerelt termékeknél.

5. Végső szállítás előtti ellenőrzés: A mintavételi ellenőrzést a nemzeti szabványoknak megfelelően hajtják végre, és csak minősített termékek szállíthatók.

Minőségirányítási rendszerünk megszerezte az ISO 9001:2015 tanúsítványt, és minden termékünk megfelel a nemzetközi szabványoknak, mint például a CE és az API.

Kiválasztási útmutató és támogató szolgáltatások

Professzionális kiválasztási útmutatást nyújtunk, hogy segítsünk ügyfeleinknek kiválasztani a legmegfelelőbb termékeket. Egyszerűen adja meg a csővezeték paramétereit, az üzemi hőmérsékletet, az elmozdulást, a beépítési helyet és egyéb releváns információkat, és mérnökeink kiszámítják és ajánlják a változó rugós csővezeték optimális modelljét és specifikációját.

Emellett teljes körű támogató szolgáltatást is kínálunk az alábbiak szerint:

▶  Nem szabványos testreszabás: Egyedi tervezésű és gyártású termékek speciális terheléshez, elmozduláshoz vagy korlátozott beépítési helyigényekhez.

▶  Helyszíni műszaki szolgáltatás: Professzionális mérnökök küldhetők a helyszíni telepítéshez és üzembe helyezéshez.

▶  Garanciaszolgáltatás: Minden termékre 12 hónapos garancia vonatkozik. A hibás termékeket a jótállási időn belül ingyenesen megjavítjuk vagy kicseréljük.

▶  Hosszú távú pótalkatrész-ellátás: teljes alkatrészkészletet tartanak fenn, hogy gyorsan reagáljanak az ügyfelek alkatrész-igényeire.

Kérjük, forduljon értékesítési csapatunkhoz további részletekért és árajánlatokért a Variable Spring Support for Pipeline termékkel kapcsolatban.
