Cikk összefoglaló: A Változó rugós támogatásegy mechanikus csőtámasztó eszköz, amelyet a csővezetékek terheléseinek hordozására terveztek, miközben alkalmazkodnak a hőtágulás, összehúzódás és az üzemi feltételek változásai által okozott függőleges mozgásokhoz. A merev támasztól eltérően lehetővé teszi a szabályozott elmozdulást, miközben fenntartja a kiszámítható támasztóerőt. Ez különösen hasznossá teszi feldolgozó üzemekben, erőművekben, finomítókban, vegyipari létesítményekben, LNG-rendszerekben és egyéb ipari csővezetékekben. Ez az útmutató elmagyarázza, hogyan működnek a változó rugós támasztékok, hogyan kell helyesen kiválasztani őket, mely műszaki tényezők számítanak leginkább, és hogyan tud a Tianshun szabványos és testreszabott megoldásokat nyújtani az igényes csőrendszerekhez.

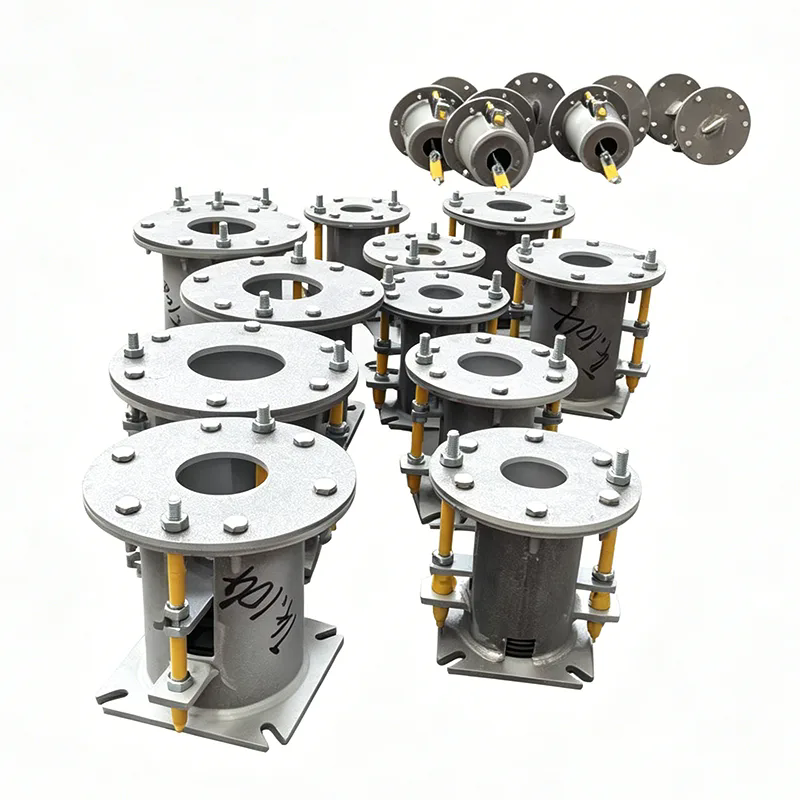

A Változó rugós támogatásegy csőtartó szerelvény, amely tekercsrugót használ a csőszakasz megtámasztására, miközben lehetővé teszi a szabályozott függőleges mozgást. Általában ott helyezik el, ahol a cső nem maradhat rögzített magasságban, mert az üzemi hőmérséklet hatására a vezeték kitágul vagy összehúzódik.
A hagyományos merev támasztékban a támasztópont lényegében rögzített marad. Ez problémássá válhat, ha egy forró cső kitágul. A cső megpróbálhat felfelé vagy lefelé mozogni, miközben a merev támasz ellenáll ennek a mozgásnak. Az így létrejövő kölcsönhatás növelheti a csőre, a csatlakoztatott berendezésekre, fúvókákra, szerkezeti elemekre és egyéb támasztópontokra átvitt terhelést.
A változtatható rugós mechanizmus rugalmasabb megoldást kínál. Ahogy a megtámasztott cső függőlegesen mozog, a rugó összenyomódik vagy kinyúlik. Tartóereje ezért a rugó terhelés-elhajlási jellemzőinek megfelelően változik.
A cél nem a mozgás megszüntetése. Ehelyett a cél aztámasztja alá a csövet, miközben lehetővé teszi a kiszámított mozgást ellenőrzött módon.
A Tianshun változtatható rugós támasztékokat gyárt ipari csővezeték-alkalmazásokhoz, és konfigurációkat tud biztosítani a terhelés, az utazás, a telepítési hely, a csatlakozási követelmények, a környezeti feltételek és a projekt specifikációi alapján.
A működési elv a rugóterhelés és a függőleges elmozdulás kapcsolatán alapul. Ha a cső hideg, a tartónak meghatározott kezdeti vagy hideg terhelése van. Amikor a rendszer eléri az üzemi hőmérsékletét, a cső függőlegesen elmozdulhat, megváltoztatva a rugó összenyomását és ezáltal a tartóerejét.
Például egy gőzvezeték felemelkedhet, ahogy felmelegszik. Ha egy változtatható rugótartó van elhelyezve a vonal alatt, a rugó összenyomódhat, amikor a cső felfelé mozog. A tartó továbbra is hordozza a cső súlyát, de a támasztó erő megváltozik, ahogy a rugó áthalad a működési tartományán.
Ez a viselkedés fogalmilag a következőképpen ábrázolható:
Rugóterhelés változás = rugó sebesség × függőleges mozgás
A tényleges kiválasztás során figyelembe kell venni a teljes csőfeszültség-elemzést, nem pedig egy egyszerű számításra hagyatkozni. A rugósebességet, a melegterhelést, a hidegterhelést, a rendelkezésre álló haladást, a mozgás irányát és a megengedett terhelésváltozást együtt kell értékelni.
Számos ipari rendszer esetében elfogadható a támasztóterhelés szabályozott változása. Ilyen helyzetekben a változtatható rugós kialakítás gazdaságos és műszakilag megfelelő alternatívát jelenthet az állandó rugótámasz helyett.
Az ipari csövek ritkán statikusak. A hőmérséklet-változások, a nyomásváltozások, az indítási és leállítási ciklusok, a folyadékviszonyok és a folyamatváltozások mind befolyásolhatják a cső helyzetét és a támasztó terhelést.
Megfelelő rugalmas támogatási elrendezés nélkül a túlzott visszafogottság több problémához is hozzájárulhat:
A változó rugós támasz ennek a kihívásnak egy részét oldja meg azáltal, hogy olyan támasztóerőt biztosít, amely a cső mozgásával változik.
Ez különösen fontos a hosszú forró vezetékek, függőleges felszállóvezetékek, berendezések csatlakozásai, gőzrendszerek, kipufogócsövek, technológiai vezetékek és egyéb olyan helyeken, ahol a függőleges hőeltolódást nem lehet hatékonyan kezelni merev támasztékokkal.
Bár a pontos konstrukció a konfigurációtól függően változik, egy tipikus változó rugós támaszték számos lényeges elemet tartalmaz.
| Összetevő | Tipikus anyag | Elsődleges funkció |
|---|---|---|
| tekercsrugó | Rugós acél | Ellenőrzött támasztóerőt hoz létre, és alkalmazkodik a függőleges mozgáshoz. |
| Tavaszi Ház | Szénacél vagy meghatározott ötvözet | Védi és vezeti a rugószerelvényt. |
| Töltőlemez | Szén vagy kovácsolt acél | Átviszi a megtámasztott terhelést a rugós mechanizmusba. |
| Utazásjelző | Rozsdamentes acél vagy korrózióálló anyag | Mutatja a rugó helyzetét és segít a működési mozgás ellenőrzésében. |
| Csatlakozás szerelvény | Szénacél vagy meghatározott anyag | Csatlakoztatja a rugótámaszt a csőhöz, szerkezethez vagy alapozáshoz. |
| Beállítási alkatrészek | Acél | Hagyja a támasztékot a kívánt terhelésre és beépítési helyzetbe állítani. |
Maga a rugó különösen fontos. Anyaga, hőkezelése, gyártási pontossága, előbeállítása és terhelési vizsgálata közvetlenül befolyásolja a kész alátámasztás megbízhatóságát.
A Tianshun rugós anyagokat, például 60Si2MnA-t vagy 50CrVA-t használ az alkalmazható tervekhez, és a házat és a csatlakozóelemeket a működési környezetnek és a projekt követelményeinek megfelelően konfigurálhatja.
A helyes kiválasztás a pontos műszaki adatokkal kezdődik. Nem elegendő pusztán a csőátmérő alapján kiválasztani a támasztékot, mert a rugótámasz elsősorban a terhelésre és a mozgásra reagál, nem pedig önmagában a csőméretre.
A fontos kiválasztási paraméterek a következők:
| Paraméter | Példatartomány / megfontolás | Miért számít |
|---|---|---|
| Üzemi terhelés | Körülbelül 0,2–400 kN modelltől függően | Meghatározza a megfelelő rugóteljesítményt. |
| Függőleges utazás | Az általános opciók közé tartozik a 30, 60, 90, 120 és 180 mm | Alkalmaznia kell a számított csőelmozdulást. |
| Mozgásirány | Felfelé vagy lefelé | Befolyásolja a beépítést és a rugó kiválasztását. |
| Terhelési variáció | Projektfüggő; általában meghatározott százalékon belül szabályozzák | Meghatározza, hogy változó vagy állandó rugós megoldás alkalmas-e. |
| Ház anyaga | Szénacél vagy testreszabott anyag | Ellen kell állnia a mechanikai és környezeti feltételeknek. |
A legbiztonságosabb módszer a támasztóelem kiválasztása a csőfeszültség-elemzésből és a támasztórajzból. A Tianshun át tudja tekinteni a melegterheléssel, hidegterheléssel, mozgással és méretekkel kapcsolatos információkat, mielőtt megfelelő rugósorozatot ajánlana.
A változó és állandó rugós támasztékok a kapcsolódó, de eltérő műszaki problémákat oldják meg. A fő különbség az, hogy a tartóerő mennyire változik a cső mozgása során.
| Funkció | Változó rugós támogatás | Állandó tavaszi támogatás |
|---|---|---|
| Támogató Erő | Változások a függőleges mozgással | Úgy tervezték, hogy megközelítőleg állandó maradjon |
| Tipikus alkalmazás | Mérsékelt hőmozgás és elfogadható terhelésváltozás | Kritikus helyek, ahol nagyon kis terhelésváltozás szükséges |
| Építés | Viszonylag egyszerű rugós mechanizmus | Bonyolultabb mechanikai elrendezés |
| Költség | Általában gazdaságosabb | Általában magasabb |
| Karbantartási szempont | Általában egyenes | Figyelmet igényel a bonyolultabb mechanizmus |
A döntésnek mindig a mérnöki követelményeken kell alapulnia. Az állandó rugó nem tekinthető automatikusan jobbnak. Ahol a számított támasz-terhelés ingadozás elfogadható, a változó rugós támasztó biztosítja a szükséges mozgási képességet felesleges bonyolultság nélkül.
A változtatható rugós támasztékokat széles körben használják ipari létesítményekben, ahol a csővezetékek jelentős függőleges elmozdulást tapasztalnak.
Hideg vagy szigetelt csővezetékeknél a rugós támaszték egy szélesebb tartószerkezetbe is integrálható, amely a szigetelés védelmét és a szükséges hőteljesítmény fenntartását szolgálja.
Még a megfelelően gyártott változtatható rugós támaszték is rosszul működhet, ha helytelenül van felszerelve vagy beállítva. A telepítést ezért inkább mérnöki irányítású tevékenységként kell kezelni, nem pedig egyszerűen mechanikus szerelési feladatként.
Telepítés előtt ellenőrizze:
Az egyik gyakori terepi probléma az elégtelen távolság. Egy tartó illeszkedhet, ha a cső hideg, de zavarja a közeli acélszerkezetet, ha hőmozgás következik be. A teljes mozgási boríték telepítés előtti ellenőrzése megakadályozhatja a költséges helyszíni módosításokat.
A kültéri telepítések is megfelelő korrózióvédelmet igényelnek. A környezettől függően festett szénacél, tűzihorganyzott alkatrészek, rozsdamentes acél vasalat vagy speciális bevonatrendszer jöhet szóba.
A rugótartó egy teherhordó mechanikai alkatrész. A gyártási konzisztencia ezért számít, mert a rugó jellemzőiben vagy a szerelési beállításokban lévő kis eltérések befolyásolhatják a tényleges támasztó reakciót.
A megbízható gyártási folyamatnak tartalmaznia kell:
A Tianshun kijelenti, hogy a változtatható rugótartókat a szállítás előtt terhelési tesztnek vetik alá, a tesztelés során a meghatározott terhelési feltételekre és a rugóútra vonatkoznak. A vonatkozó megrendelésekhez tesztdokumentáció is biztosítható, valamint harmadik fél általi ellenőrzés is megoldható, ha a projekt azt kívánja.
Exportprojektek esetén az ügyfeleknek tisztázniuk kell a szükséges anyagtanúsítványokat, vizsgálati terveket, bevonatkövetelményeket, mérettűréseket és az alkalmazandó szabványokat a gyártás megkezdése előtt.
Az ipari csővezetékek ritkán követnek egyetlen univerzális konfigurációt. Még akkor is, ha a rugós mechanizmus szabványos, a környező berendezés módosításokat igényelhet.
A projekttől függően a testreszabás a következőket tartalmazhatja:
A Tianshun mérnöki rajzok, támogatási ütemtervek, csőfeszültségi adatok vagy vevői specifikációk alapján dolgozhat. A pontos információk árajánlattételi szakaszban történő megadása segít elkerülni a méretkonfliktusokat és a gyártás vagy telepítés során bekövetkező késői változtatásokat.
Az ipari vásárlók számára a Variable Spring Support értéke túlmutat magán a rugón. A helyes kiválasztás, a gyártásellenőrzés, a dokumentáció és a szállítási koordináció egyaránt befolyásolja a projekt végeredményét.
A Tianshun az ipari csővezeték-támasztó termékekre összpontosít, és szabványos és testreszabott változó rugós támasztó megoldásokat is kínál. Termékpalettája különböző rugótámasz-konfigurációkat és teherbírásokat tartalmaz, amelyek különféle csőelrendezésekhez készültek.
A tapasztalt gyártóval való együttműködés fő előnyei a következők:
Amikor árajánlatot kérnek a Tianshuntól, az ügyfelek javíthatják a kiválasztási pontosságot a támogatási címke, az üzemi terhelés, a hidegterhelés, a függőleges mozgás, a mozgási irány, a telepítési magasság, a szükséges szabvány, a csatlakozás típusa, a környezeti feltételek és a rendelkezésre álló hely megadásával.
Elsődleges célja a cső megtámasztása, miközben lehetővé teszi a szabályozott függőleges mozgást. A rugó alkalmazkodik a termikus elmozduláshoz, miközben a támasztóerő a megadott működési tartományon belül változik.
Általában akkor megfelelő, ha a csőrendszer függőleges elmozdulást tapasztal, és az ebből eredő támasztóterhelés-változás a csőfeszültség-elemzés szerint elfogadható. A rendkívül korlátozó terhelésváltozással járó kritikus helyeken ehelyett állandó rugóelrendezésre lehet szükség.
A leghasznosabb információk közé tartozik a forró terhelés, a hideg terhelés, a függőleges mozgás, a mozgás iránya, a támasz helye, a beépítési méretek, a csatlakozási elrendezés, az üzemi hőmérséklet és a vonatkozó projektszabványok.
Igen. A Tianshun testreszabott konfigurációkat biztosít az olyan követelményekhez, mint a speciális utazási, házméretek, csatlakozási elrendezések, anyagok, bevonatok és telepítési feltételek.

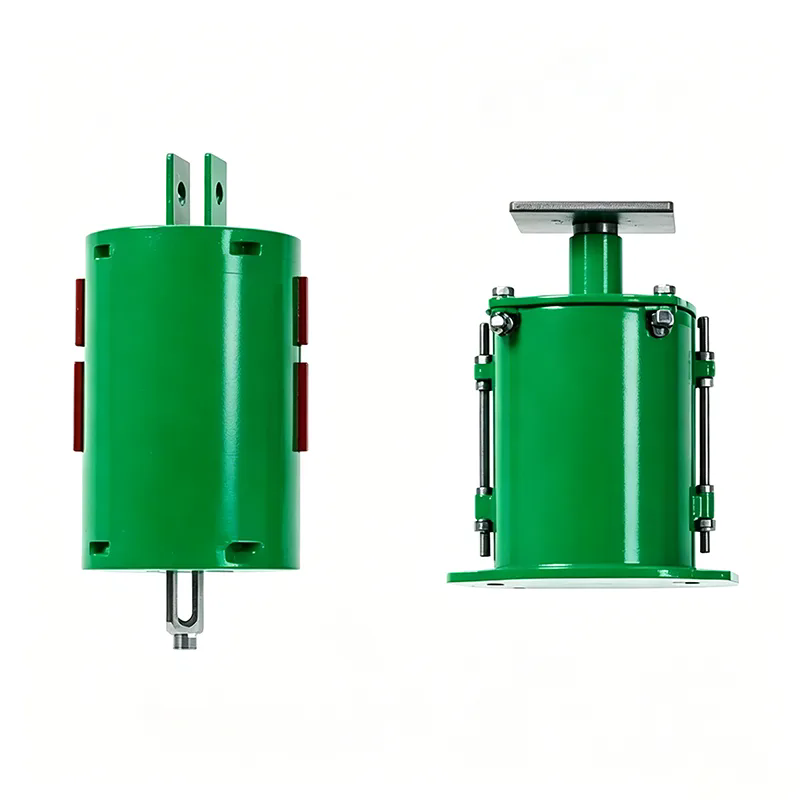

A rugós mechanizmus ugyanazt az alapfunkciót látja el, de a beszerelés elrendezése eltérő. A rugós akasztó általában a felső szerkezetre van felfüggesztve, míg a rugós támaszték a cső alatt vagy mellett helyezhető el a kialakítástól függően.
A tesztelés magában foglalhatja a megadott terhelés ellenőrzését hideg és üzemi helyzetekben, az út ellenőrzését, a rugó beállításának ellenőrzését és a kész szerelvény ellenőrzését. A pontos ellenőrzési eljárás a projekt specifikációjától és a beszerzési követelményektől függ.
Igen. A kültéri alkalmazások megkövetelik a korrózióvédelmet, a bevonatrendszereket, a vízelvezetést, a környezeti expozíciót és a hardver kiválasztását. A Tianshun megfelelő felületkezelési lehetőségeket kínál a különböző működési környezetekhez.
Nem automatikusan. A támasztó típust a csőelrendezés és a feszültségelemzés alapján kell meghatározni. Változó rugó megfelelő, ha szabályozott függőleges rugalmasságra van szükség; a merev támasztékok alkalmasak maradnak ott, ahol nincs szükség mozgásra, vagy ahol a korlátozás a tervezés részét képezi.
A Változó rugós támogatáspraktikus módot kínál a függőleges hőmozgás kezelésére, miközben a cső megbízható alátámasztását megtartja. Azáltal, hogy lehetővé teszi a rugónak, hogy a cső mozgása közben megváltoztassa az összenyomását vagy meghosszabbítását, csökkentheti azokat a nemkívánatos hatásokat, amelyek akkor fordulhatnak elő, ha a termikusan aktív csővezeték túlzottan korlátozva van.
A sikeres alkalmazás azonban nem csak a megfelelő teherbírású rugó kiválasztásától függ. A hideg és meleg terheléseket, a függőleges mozgást, a mozgás irányát, a megengedett terhelésváltozást, a telepítési távolságot, a környezeti expozíciót, a csatlakozási konfigurációt, a gyártási minőséget és a vizsgálati követelményeket mind figyelembe kell venni.
Az energiatermelés, a petrolkémiai, a vegyi feldolgozás, az LNG, a finomítói, az acél és más ipari csőrendszerek esetében a megfelelő tartószerkezet javíthatja a mechanikai stabilitást, és egyszerűsíti a telepítést és a karbantartást.
TianshunVáltozó rugós támogatás megoldásokat kínál szabványos és testreszabott ipari alkalmazásokhoz. Ha rendelkezik csőtartó rajzzal, rugós ütemtervvel, terhelési adatokkal vagy speciális telepítési követelménysel, küldje el a projekt részleteit a Tianshun csapatának műszaki értékelés és megfelelő konfiguráció céljából.Vegye fel velünk a kapcsolatotmég ma, hogy megvitassa a változó rugós támaszték követelményeit, és gyakorlati megoldást találjon csővezeték-projektjéhez.
