Megbízható csőtartók az ipari csővezeték pozicionálásához és szerkezeti stabilizálásához

atTianshun, amióta működünk – 14 éve – gyártunk csőtartókat. Lehet, hogy nem rendelkeznek olyan mozgó alkatrészekkel, mint a rugós támasztékokon, de sok tekintetben a merev csőtámaszok nagyobb felelősséget hordoznak. Egy rugós egység néhány milliméteres mozgást hibásan kezel, és továbbra is működik. Az alulméretezett, rosszul hegesztett vagy nem megfelelő anyagból készült csőtartó hirtelen meghibásodhat, és ha ez megtörténik, a cső vele együtt megy. Ezért minden csőtámasztó megrendelést ugyanolyan gondossággal kezelünk, mint a bonyolultabb termékeinketállandó rugós támasztékokés változtatható rugóegységek.

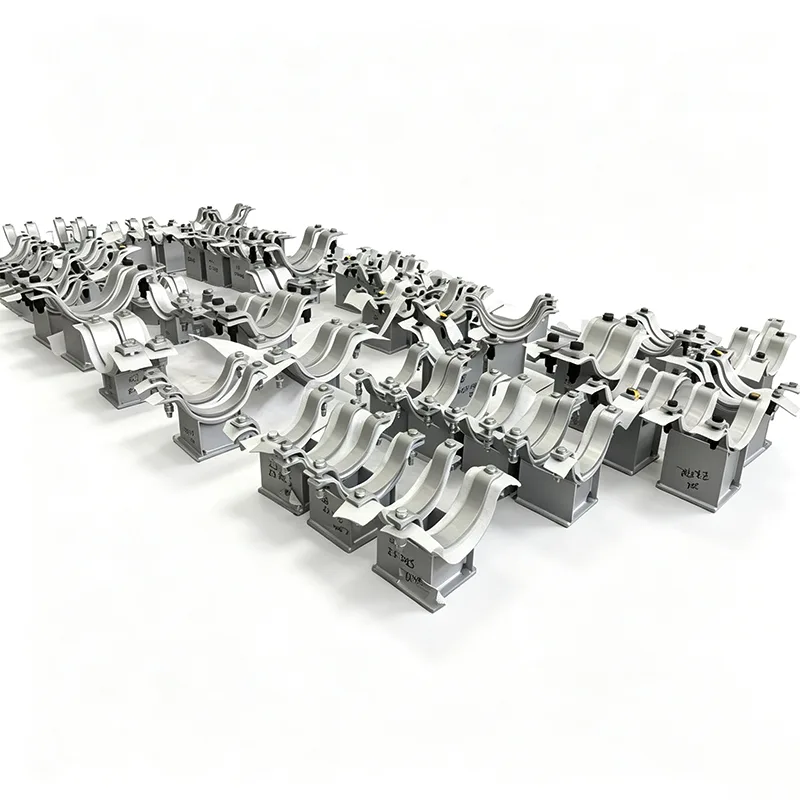

A csőtámaszok feladata egyszerűen leírható, minden alkalommal nehezebb helyreállítani: tartsa a csövet a helyén, vigye el a súlyát, és vezesse vagy rögzítse a csőspecifikációnak megfelelően. Széles választékot gyártunk – az alapvető gerendára szerelt csőbilincsektől és a T-oszlopigpipa cipőegyedi tervezésű csúszólapokhoz és nagy teherbírású tengelytartókhoz. Ezek számunkra nem kész katalógusalkatrészek; az Ön csőméretére, szigetelési vastagságára, terhelési adataira és telepítési környezetére építünk.

Hogyan illeszkednek a csőtartók a nagyobb támasztóképbe

Sétáljon le bármely csőállványon, és vegyesen látja: merev csőtámaszok veszik fel a holtsúlyt és irányítják az oldalirányú mozgást, rugós függesztők vagy változtatható rugós támaszok, amelyek szükség esetén elnyelik a függőleges mozgást. Egyik a másik nélkül nem működik. A rossz helyen túl merev csőtartó a feszültséget egyenesen a karimába vagy az edényfúvókába helyezheti át. Ezért mérnökeink mindig a teljes támogatási sémát nézik meg, amikor elküldi nekünk kérdését – és miért nem habozunk javasolni egy előre szigetelt csőtartót hideg vezetékekhez vagy egy irányított sarut hosszú egyenes futáshoz, amely szabályozott axiális mozgást igényel.

Anyagok és felületek, amelyeket raktáron tartunk és használunk

Széles leltárt vezetünk szénacélból, rozsdamentes acélból és ötvözött acéllemezekből, csövekből és szerkezeti részekből, hogy gyorsan elvégezhessük a csőtartók gyártását. Az alábbi táblázat felsorolja az általunk leggyakrabban használt anyagokat:

Minden szerkezeti hegesztést okleveles hegesztők végeznek, és minden támasztékon szemrevételezést és méretellenőrzést végzünk, mielőtt az elhagyja a műhelyt. Ha az Ön projektje bizonyos hegesztési varratoknál NDT-t (PT, MT vagy UT) igényel, akkor ezt is belefoglalhatjuk a hatályba.

Csőtartóinkra vonatkozó szabványok

Minden nap az alábbi nemzetközi kódok szerint dolgozunk:

ANSI/MSS SP‑58 – Csőtartók és akasztók

ASME B31.3 és B31.1 – Process and Power Piping

ASME IX. szakasz – Hegesztői képesítések

EN 1090 – Szerkezeti acél (ahol szükséges a CE-jelöléshez)

GB/T 17116 – Kínai nemzeti szabvány

ISO 9001:2015 rendszerünk lefedi a teljes gyártási láncot, és az anyag nyomon követhetősége a nyersacél hőszámától a végső tartószerelvény-címkéig megmarad.

Gyakran Ismételt Kérdések

1. kérdés: Meg tudja-e egyeztetni a meglévő csőtartó szabványos rajzainkat?

Igen, a legtöbb megrendelésünk így érkezik. Küldje el nekünk szabványos támasztórajzait, izometriáját, vagy csak egy megjelölt csőtámogatási ütemtervet, és mi elkészítjük a pontos méreteket. Rendszeresen dolgozunk az EPC szabványkönyvtárakkal.

2. kérdés: Mi a különbség a csőpapucs és a csőtartó között?

A napi beszélgetés során az emberek gyakran felcserélhetően használják a kifejezéseket. Szigorúan véve a csősaru a csőtartó egy speciális típusa – a cső aljára hegesztett acélprofil, amely kiemeli a szerkezeti acélról. A csőtartó a tágabb család, amely cipőket, bilincseket, vezetőket, fogaskereket és akasztórúd-szerelvényeket tartalmaz. Csőpapucsokat és komplett csőtartó szerelvényeket egyaránt gyártunk.

Q3: Hogyan kezeli a szigetelt vagy hideg vezetékeket?

Meleg szigetelt vezetékeknél növeljük a cipő magasságát, hogy megtisztítsuk a szigetelést. Hideg vagy kriogén vezetékekhez előre szigetelt csőtartókat szállítunk, amelyek merev habtömböt rögzítenek a saruba, hogy megakadályozzák a hidegátvitelt és a páralecsapódást. Mondja el a szigetelés vastagságát és anyagát, és ennek megfelelően tervezzük meg a cipőt.

4. kérdés: Mennyi az átfutási ideje egy tétel csőtartóhoz?

Szabványos szénacél tartók: 15-25 nap, mennyiségtől függően. Rozsdamentes acél vagy nagy, összetett szerelvények: 25-35 nap. A projekt ütemtervéhez kötött tömeges rendelések esetén a szállítást az építési sorrendhez igazíthatjuk.

5. kérdés: Szállítja a szerkezeti beágyazott lemezeket és T-oszlopokat is?

Megtehetjük, ha a projektje megköveteli. Általában a csőtartók a cső és a szerkezet közötti interfész. Ha szüksége van a beágyazott lemezekre, alaplemezekre vagy T-oszlop acélra is, mindent össze tudunk csomagolni, ami leegyszerűsíti a helyszíni logisztikát.

Tesztelés és minőségellenőrzés

Előfordulhat, hogy a csőtartók nem tartalmaznak mozgó alkatrészeket, de továbbra is strukturált minőség-ellenőrzési folyamatot folytatunk:

Beérkező anyag ellenőrzés malombizonyítványok ellenében

Méretellenőrzés vágás és fúrás után

Szerelési ellenőrzés hegesztés előtt

Szemrevételezéses hegesztési ellenőrzés, plusz további NDT, ha előírják

Méret- és szögellenőrzés a kész összeszerelésnél

Felület- és bevonatvizsgálat

Minden szállítmányhoz mellékel egy szállítólevél, amely minden támogatást a címkeszámmal együtt felsorol, így a telephely csapata találgatások nélkül illesztheti az alkatrészeket az izometrikus rajzhoz.

Testreszabás, amit minden nap végzünk

Kevés csőtartó hagyja el gyárunkat teljesen standard alkatrészként. A gyakori testreszabások a következők:

Megnövelt cipőmagasság vastag szigeteléshez vagy tűzállósághoz

Állítható csúszótalp PTFE párnákkal az alacsony súrlódású csúszáshoz

Rozsdamentes acél vasalat offshore és part menti telepítésekhez

Különleges terhelési besorolások – csőtartókat építettünk a 40 hüvelykes átmérőjű csövet szállító nagy furatú vezetékekhez

Rezgéscsillapító bilincsek neoprén béléssel a dugattyús kompresszorcsövekhez

Magas hőmérsékletű ötvözetből készült támasztékok kemence- és reformer-sorokhoz

Nem korlátozódik arra, ami egy katalógusban található. Küldje el nekünk igényeit, és mi elkészítjük pontosan azt, amire szüksége van.

Gyakorlati megjegyzések üzletünkből

Néhány dolog, amit az évek során felszedtünk, és amelyek segíthetnek Önnek:

Ha a csövét hidrotesztnek vetik alá, győződjön meg arról, hogy a csőtartókat az elárasztott súlyhoz tervezték. Sok támogatási hiba a tesztelés során történik, nem pedig működés közben.

A hosszú csőtartókon kerülje a túlvezetést. Hagyjon teret az axiális mozgásnak. Ismert súrlódási együtthatójú csúszólemezeket építhetünk be cipőterveinkbe, hogy a reakcióterheléseket a csőfeszültségi határokon belül tartsuk.

Ha a csőtartó tűznek lesz kitéve, határozzon meg egy tűzálló bevonatot vagy olyan kialakítást, amely nem esik össze az előírt tűzállósági időn belül. Praktikus lehetőségekről tudunk tanácsot adni.

Rozsdamentes acél cső esetén mindig használjon rozsdamentes acél tartóelemeket vagy legalább nem fém bélést (PTFE vagy neoprén), hogy elkerülje a galvanikus korróziót az érintkezési ponton.

Miért válassza a Tianshunt csőtartóinak?

Nem vagyunk olyan forgalmazók, akik raktárból szedik ki az alkatrészeket. Olyan gyár vagyunk, amely acélt vág, szerelvényeket hegeszt, érintkezési felületeket gépel, bevonatokat visz fel, és közvetlenül az Ön telephelyére vagy tömörítőbe szállítjuk. Csapatunk már elég csőtartó meghibásodást tapasztalt a terepen ahhoz, hogy tudja, egy kis extra odafigyelés a gyártás során nagy változást hoz a gyártás során.

Akár húsz egyszerű hegesztett cipőre van szüksége, akár kétszáz összetett, csúszólapokkal ellátott, vezetett támasztékra van szüksége, a gyári árat, a reális szállítási ütemtervet és egy gyártási rajzkészletet adunk jóváhagyásra az acélvágás megkezdése előtt. Üzletünk több mint 70%-a olyan vásárlóktól származik, akik egyszer rendeltek, és soha nem törődtek azzal, hogy más szállítót minősítsenek.

Ha a következő projektje csőtartókat, csőpapucsokat vagy előszigetelt csőtartókat igényel, küldje el nekünk támogatási listáját vagy szabványos rajzait. Részletes árajánlatot küldünk vissza, általában 24 órán belül. És mint mindig, szeretettel várjuk, hogy látogassa meg Yangzhou-i gyárunkat, és nézze meg, hogyan építjük a dolgokat.
