Rugalmas tágulási kötés a csővezeték hőeltolódásának kompenzálásához és rezgéselnyeléséhez

A csővezeték-tágulási hézagok rugalmas alkatrészek, amelyeket a csőrendszerekbe szerelnek be, hogy elnyeljék a hőtágulás és összehúzódás okozta méretváltozásokat, valamint csillapítsák a vibrációt, csökkentsék a zajt és kompenzálják a kisebb telepítési eltéréseket. Dilatációs hézagok nélkül a hőnövekedés a hosszú csőjáratoknál hatalmas feszültséget generálna, amely károsíthatja a szivattyúkat, szelepeket, fúvókákat és magát a csövet.Yangzhou Tianshun csővezeték technológiaA dilatációs kötések három fő családját gyártja – fém harmonikát, gumit és szövetet –, amelyek mindegyike meghatározott nyomásra, hőmérsékletre és közegviszonyokra lett tervezve.

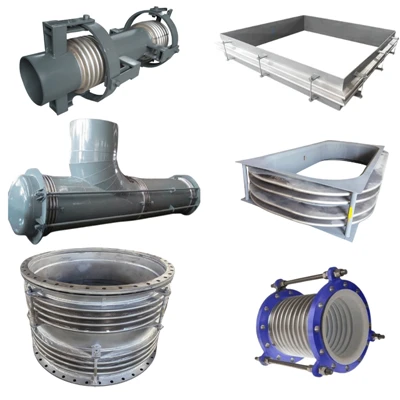

Fém harmonika tágulási hézagok

A fém tágulási kötések, más néven harmonika tágulási kötések, egy vagy több csavart rozsdamentes acél harmonikaelemből készülnek, amelyek végszerelvényekkel, például karimákkal, hegesztési végekkel vagy menetes csatlakozásokkal vannak kombinálva. Nyomás alatt álló csőrendszerekhez tervezték, és külön-külön vagy kombinációban képesek elnyelni a tengelyirányú, oldalirányú és szögirányú mozgásokat.

A konfigurációk az egyszerű egytengelyű egységektől a bonyolult kötött, univerzális, csuklós és nyomáskiegyensúlyozott kialakításokig terjednek, amelyek nyomástoló erőt tartalmaznak, vagy meghatározott síkra korlátozzák a mozgást. A fújtatók jellemzően 304, 321 vagy 316 literes rozsdamentes acélból készülnek, a korrozív vagy magas hőmérsékleten végzett karbantartáshoz pedig olyan erősen ötvözött opciók állnak rendelkezésre, mint az Inconel vagy a Hastelloy. A nyomásértékek a teljes vákuumot több száz barig lefedik, az átmérőtől és a fújtatórétegek számától függően.

Gumi tágulási hézagok

A gumi tágulási hézagok könnyű, rezgéscsillapító alternatívát kínálnak a fém egységek helyett az alacsonyabb nyomású alkalmazásokhoz. Megerősített szintetikus gumiból, például EPDM-ből, NBR-ből, neoprénből vagy PTFE-bevonatú változatokból készültek, elnyelik a hőmozgást, csökkentik a szerkezet által kibocsátott zajt, és kompenzálják a csövek és a berendezések közötti eltéréseket. Széles körben használják vízkezelésben, HVAC-ban, szivattyúállomásokban és vegyi anyagok szállítóvezetékeiben, ahol a korrózióállóság és az ütéselnyelés a prioritás.

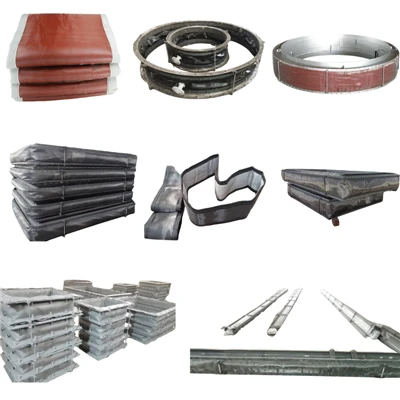

Szövet tágulási hézagok

A szövetből vagy nem fémből készült tágulási hézagokat elsősorban alacsony nyomású csővezetékekhez és magas hőmérsékleten működő füstgázrendszerekhez tervezték. Több réteg magas hőmérsékletű szövetből, szigetelőanyagból és fém- vagy acélszerkezettel keretezett tömítőanyagból állnak. A nagy mennyiségű tengelyirányú, oldalirányú és szögirányú mozgást nagyon kis reakcióerővel elnyelő szövetkötések gyakoriak az erőművekben, a hulladék-energiát hasznosító létesítményekben, a cementkemencékben, valamint az 1000 °C-ig és azt meghaladó hőmérsékleten működő ipari kipufogórendszerekben, megfelelő szigeteléssel.

Főbb specifikációk és egyedi tervezés

A dilatációs hézag választékunk a névleges átmérőket DN25 (1 hüvelyk) és DN4000 (160 hüvelyk) között fedi le, és nagyobb az egyedi szövetegységek esetében. A szabványos szemtől szembeni méretek követik az általános iparági normákat, és egyedi hosszúságok, mozgási kapacitások és végkonfigurációk rendelésre készülnek. Mindegyik kötés hidrosztatikusan és adott esetben ciklusteszten van, teljes anyagkövethetőséggel a tekercstől a kész összeállításig.

Minden tágulási hézagot a nemzetközi szabványok szerint terveztek és gyártottak, beleértve az EJMA, ASME B31.1, ASME B31.3, EN 14917 és GB/T 12777 szabványokat. ISO 9001:2015 tanúsítvánnyal is rendelkezünk, és CE-jelöléssel ellátott egységeket tudunk szállítani az európai piacra.

Integráció csőtartó rendszerekkel

A tágulási hézagokat szinte mindig a csővezetékek teljes rugalmassági elemzésének részeként határozzák meg, a rugós támasztékok és a merev csőtámaszok mellett a mozgás és a terhelés szabályozása érdekében. A jelentős függőleges termikus növekedésű vonalakon a változtatható rugós függesztők vagy az állandó rugós függesztők hordozzák a cső súlyát, míg a tágulási hézag elnyeli az axiális és oldalirányú elmozdulást. Az olyan dinamikus eseményeknek kitett rendszerekben, mint a vízkalapács vagy a szeizmikus terhelés, a hidraulikus csillapítókat gyakran a tágulási hézagokkal párhuzamosan szerelik fel, hogy megakadályozzák a hirtelen mozgást, miközben lehetővé teszik a fokozatos hőeltolódást.

Teljes termékportfóliónk csősaru-tartókat, előszigetelt csőtartókat a kriogén és magas hőmérsékletű vezetékekhez, valamint a rugós akasztók és támasztékok teljes választékát tartalmazza – így az ügyfelek egyetlen gyártótól szerezhetik be a tágulási hézagokat és a hozzájuk tartozó támasztó hardvereket.

Alkalmazások az iparágakban

A tágulási hézagokat a feldolgozóipar gyakorlatilag minden ágazatában meghatározzák: energiatermelés (hőenergia, nukleáris, megújuló), olaj- és gáztermelés (finomítók, csővezetékek, LNG-terminálok), víz- és szennyvízkezelés, petrolkémiai és gyógyszergyárak, bányászat és ásványi feldolgozás, élelmiszer- és italgyártás, távfűtés és épületgépészeti rendszerek.

Minőség és szolgáltatás

Minden tágulási hézagot nyomáspróbának és méretellenőrzésnek vetnek alá, mielőtt kiszállítanánk a 35 000 m²-es Jiangsu-i (Kína) gyártóüzemünkből. Mérnöki csapatunk mozgásszámításokkal, anyagválasztási útmutatásokkal és egyedi tervezési áttekintésekkel támogatja ügyfeleit. A szabványos átfutási idők mérettől és összetettségtől függően két-négy hétig terjednek, a gyorsrendeléseket pedig előzetes egyeztetés alapján tudjuk teljesíteni. Több mint 14 éves tapasztalatunkkal több mint 45 országba szállítunk csővezeték-alkatrészeket, így EPC vállalkozókat, mérnökirodákat és végfelhasználókat szolgálunk ki világszerte.

Gyakran Ismételt Kérdések

Milyen típusú tágulási hézagot válasszak - fémet, gumit vagy szövetet?

Válassza ki a nyomás, a hőmérséklet és a közeg alapján. A fém harmonikacsatlakozások nagy nyomást és széles hőmérsékleti tartományt kezelnek, és a technológiai csővezetékek alapértelmezései. A gumikötések kiválóak a rezgéscsillapításban és a korrózióállóságban vízben és enyhe vegyszeres kezelésben. A szövetkötéseket nagy átmérőjű, alacsony nyomású, magas hőmérsékletű csatornákhoz, például füstgáz- és kipufogórendszerekhez használják.

Milyen mozgásokat képes elnyelni a tágulási hézag?

Kiviteltől függően a tágulási hézagok axiális (kompressziós/nyúlási), oldalirányú (merőleges eltolás) és szögletes (forgásos) mozgást képesek felvenni, akár külön-külön, akár kombinálva. Az egyharangú egységek elsősorban az axiális mozgást kezelik, míg az univerzális, csuklós és kardántengelyes kialakításokat oldalirányú és szögeltolódáshoz használják.

Szükségem van rugós támasztékokra, amikor tágulási hézagot szerelek fel?

A legtöbb esetben igen. A tágulási hézagok elnyelik a hőmozgást, de nem úgy tervezték, hogy elbírják a cső súlyát. A változó rugós függesztők vagy az állandó rugós függesztők támogatják a cső és a tartalom holtterét, miközben lehetővé teszik a tágulási hézag szabad mozgását. A támaszték megfelelő kiválasztása a teljes csőfeszültség-elemzés része.

Milyen szabványokat követnek a tágulási hézagok?

Fém tágulási hézagjaink az EJMA szabványok szerint készültek, és megfelelnek az ASME B31.1, ASME B31.3, EN 14917 és GB/T 12777 szabványoknak. A gumi- és szövetegységek megfelelnek a vonatkozó ISO, EN és ASTM szabványoknak. Kérésre CE-jelölés és harmadik fél általi ellenőrzés is elérhető.

Mi a tágulási hézag jellemző élettartama?

Az élettartam függ a hőmérséklettől, a nyomástól, a mozgási ciklusoktól, a közeg korróziójától és a telepítés minőségétől. A megfelelően méretezett és beépített fém harmonikakötés normál ipari üzemben általában 10-20 évig bírja. A gumi- és szövetkötések élettartama általában rövidebb, és cserélhető kopóelemeknek minősülnek. Külön kérésre kifáradási ciklusadatokat tudunk szolgáltatni egyes csőmembrán-konstrukciókhoz.
