A gőzvezetékek drasztikus hőmérséklet-különbségeket tapasztalnak az indítási és leállítási fázisok során, és a magas hőmérsékletű közeg jelentős termikus nyúlási elmozdulást okoz. A csővezeték önsúlya, a közeg súlya és az ingadozó terhelések egyszerre hatnak. A szokásos változtatható rugós támasztékok nem rendelkeznek kellő nyomástartó és hőálló képességgel; a hosszan tartó működés könnyen a rugó lazulásához, a terhelés eltéréséhez és a ház deformálódásához vezet, ami a csővezeték csatlakozásának szakadásához és az egységterhelés csökkenéséhez vagy leállásához vezethet.

Ez az ábra egy változtatható rugós támasztó/akasztó teher-elmozdulás teljesítménygörbéjét mutatja, beleértve a terhelés és az elmozdulás legfontosabb paramétereit a termék teherbírási pontosságának és működési megbízhatóságának ellenőrzésére.

Szállítás előtt minden egység terhelési kalibráción és teljesítményteszten esik át. A beállítási terhelés eltérését ±5%-on belül szabályozzák az ANSI/MSS-SP-58-2018 nemzetközi szabványnak, valamint az NB/T47039-2013-nak megfelelően.

A termékek megfelelnek a villamosenergia-, petrolkémiai és egyéb ipari csőrendszerekre vonatkozó műszaki követelményeknek. Az MSS-SP-58-2018 szerint a változtatható rugós egységek maximális megengedett terhelési ingadozása nem haladhatja meg az üzemi melegterhelés 25%-át a teljes munkameneten belül.

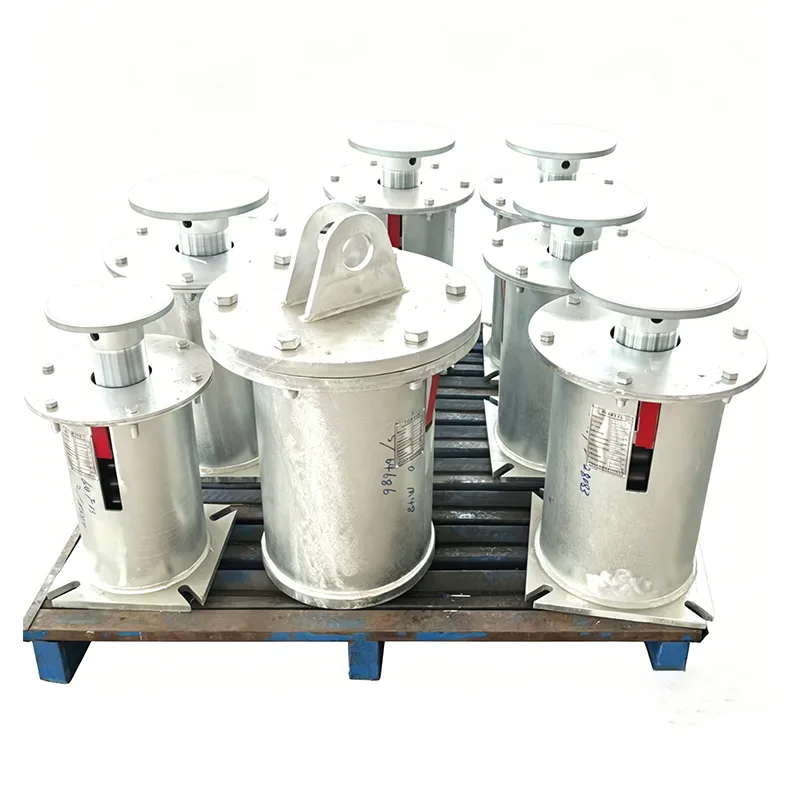

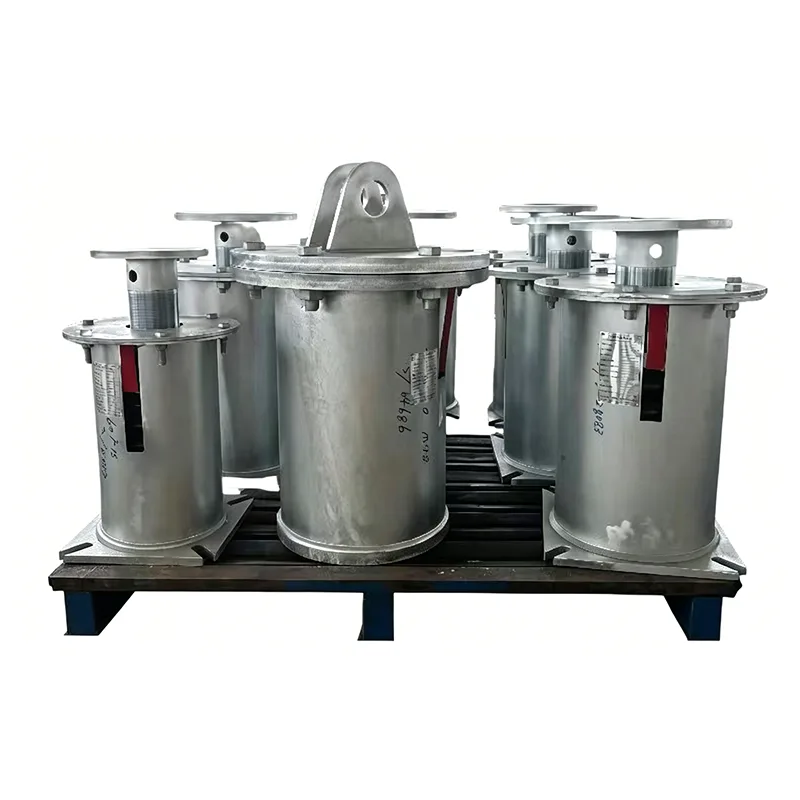

A Steam Pipe Variable Spring Support testreszabott gőzszolgáltatásra készült, és megfelel a hőenergia-, távfűtő- és petrolkémiai üzemekben a gőzvezetékek hosszú távú, folyamatos üzemeltetésére vonatkozó igényeknek. Gyártásunk 2012-es beindítása óta több mint 400 tartókészletet szállítottunk nagyszabású gőzprojektekhez, amelyeknek a leghosszabb helyszíni élettartama eléri a 13 évet.

A termék műszaki adatai

Változó rugós függesztő specifikációs táblázat	Példa
Akasztó típusa / konfigurációja	A, B, C, D, E, F, G típus
Rugós méret / sz.	0 - 22. sz
Travel Range	30 mm, 60 mm, 90 mm, 120 mm 180 mm
Üzemi terhelés	0,2 kN - 400 kN
Telepített terhelés (hideg terhelés)	kN / kgf
Üzemi terhelés (forró terhelés)	kN / kgf
Mozgásirány	Felfelé / Lefelé
Változékonyság (%)	≤ 25% (normál)
Felületkezelés	Hot Dip Galvan / Festett
Ház anyaga	Szénacél (Q235/Q355)

Szerkezeti összetétel és működési elv

A gőzcső változó rugós támasztékok két szerkezeti típusban kaphatók: felül felfüggesztett és alul támasztott. Elasztikus rugódeformációval ellensúlyozzák a függőleges csővezeték hőelmozdulását, stabilan szabályozott terhelésingadozást biztosítva az elhajlási tartományon belül.

Minden alkatrész magas hőmérsékleti körülményeknek megfelelő anyagokból készül:

1. Magas hőmérsékletű ötvözet nyomórugók

2. Vastagított nyomású csapágyházak

3. Hőálló beállító csavarrudak

4.Fém elmozdulásos skálalapok

5.Nagy szilárdságú kovácsolt emelőfülek és talpak

6. Kettős kilazulásgátló reteszelő szerelvények

A beépítési terhelés gyárilag előkalibrált. Ahogy a csővezetékek kitágulnak a hőmérséklet emelkedésével, a rugók szinkronban tágulnak és húzódnak össze, egyenletesen fenntartva a csővezeték terhelését, és csökkentve a hegesztési varratokra és a berendezés fúvókáira nehezedő feszültséget.

Osztályozott anyagegyeztetési táblázat

Három anyagkonfiguráció van besorolva gőzhőmérséklet szerint, hogy megfeleljenek a gőzcső változó rugótartók tényleges működési feltételeinek:

Működési fokozat	Médiahőmérséklet	Rugós anyag	Ház anyaga	Felületvédelmi folyamat
Alacsony hőmérsékletű gőz	≤300 ℃	60Si2MnA	Q345B	Magas hőmérsékletnek ellenálló epoxi alapozó + fedőbevonat
Közepes hőmérsékletű gőz	300 ℃ ~ 450 ℃	50CrVA	16 MnR	Homokfúvás plusz vastagított, magas hőmérsékletnek ellenálló bevonat
Magas hőmérsékletű túlhevített gőz	450 ℃ ~ 550 ℃	Magas hőmérsékletű Cr-V ötvözet	304-es rozsdamentes acél borítású lemez	Beépített magas hőmérsékletű passziválás és permetezés

Minden nyersanyag eredeti malom MTC tanúsítvánnyal érkezik, minősített acélművektől. Minden acéltétel három újbóli vizsgálaton esik át: spektroszkópián, szakítóvizsgálaton és ütésvizsgálaton. A dokumentáció teljes nyomon követhetősége az EEAT audit követelményeinek való megfelelés érdekében.



Teljes sorozat specifikációs táblázat

Modell kód	Névleges terhelés (kN)	Szabványos hőelhajlás (mm)	Megfelelő gőzcső névleges átmérője	Alkalmazandó szabványok
SPVS-50	0,3-25	50, 80	DN25-DN150	GB/T 17116, HG 20644
SPVS-120	25-120	120, 150	DN200-DN400	ASME B31.1 hőteljesítmény kód
SPVS-200	120-350	150, 200	DN450~DN800 nagy furatú főgőzcsövek	DL/T erőmű támogatási szabvány

Tipikus alkalmazási forgatókönyvek

A gőzcső változó rugós tartókat elsősorban a fő gőzvezetékeken alkalmazzák:

▶  Főgőz-, utánfűtő-gőz- és tápvízvezetékek széntüzelésű és gáztüzelésű hőerőművekben

▶  Magas hőmérsékletű gőzátviteli vezetékek kemencékhez és krakkolóegységekhez a finomítókban

▶  Elsődleges magas hőmérsékletű gőzhálózatok nagy városi távfűtéshez

▶  Gőzfejlesztő csővezetékek biomassza- és hulladék-energiát hasznosító erőművekben

▶  Hőcserélő állomások és gőzelosztó gyűjtők a vegyipari parkokban

Tömeges szállítási nyilvántartások léteznek a benchmark hazai és nemzetközi projektekhez. A múltbeli projektszerződéseket, a helyszíni befejezésről készült fényképeket és a tulajdonos-átvételi dokumentumokat biztosítjuk az EEAT hitelesítésének megerősítése érdekében.

Szabványosított gyártási és minőség-ellenőrzési munkafolyamat

Szállítás előtt minden termék átfogó házon belüli tesztelésen esik át

Házon belüli tesztelési fedezetek

Méret- és szemrevételezés, PMI (pozitív anyagazonosító), keménységvizsgálat, MT/PT roncsolásmentes vizsgálat (ahol alkalmazható), rugóterhelési vizsgálat terhelés-elmozdulás görbékkel és bevonatvastagság mérés. A gyári vizsgálati jelentések (FTR) és az anyagvizsgálati jelentések (MTR) rendelkezésre állnak.

Megjegyzés: A házon belüli tesztelés nem az ILAC által akkreditált, harmadik fél által végzett tesztelés

Harmadik fél által végzett tesztelés vagy laboratóriumi tesztelés opcionális, külön feltüntetett szolgáltatásként elérhető.

Opcionális külső ellenőrzési szolgáltatások (külön idézve)

1. Anyagvizsgálat

Kémiai összetétel elemzés, szakítóvizsgálat, Charpy alacsony hőmérsékletű ütésvizsgálat és keménységvizsgálat.

2. NDT hegesztés

Mágneses részecskék tesztelése (MT), folyadékáthatoló vizsgálat (PT), ultrahangos vizsgálat (UT) és radiográfiás vizsgálat (RT).

3. Rugóterhelési teljesítményteszt

Beleértve a terhelés-elmozdulás görbéit.

4. Tűzi horganyzás / epoxi bevonat korrózióvédelmi ellenőrzése

5. Tanúi tesztelés, gyári felügyelet és szállítás előtti ellenőrzés (PSI)

Előnyeink

Összehasonlítva a LISEGA nemzetközi csőtartó rendszerrel

Termékeink terhelési pontossága, tesztelési szabványai és dokumentációs rendszereink a LISEGA nemzetközi csőtartó rendszerhez viszonyítva vannak.

Mi különböztet meg minket

Ellentétben a szabványos hazai gyártókkal, amelyek csak magát a terméket szállítják, minden rugóegységhez terhelés-elmozdulás görbét biztosítunk. Ezenkívül megkönnyítjük a harmadik fél által végzett SGS-teszteléseket és a szemtanúkkal végzett ellenőrzéseket, valamint támogatjuk a PE/CPE mérnökök dokumentum-ellenőrzését a tengerentúli projekteknél.

Teljes körű értékesítés utáni szolgáltatások

▶  Ingyenes csővezetékfeszültség-számítás a megfelelő gőzcső változó rugós támasztómodellhez való pontos illeszkedéshez

▶  Egyedi gyártás nem szabványos méretekhez és speciális magas hőmérsékleti feltételekhez

▶  Helyszíni mérnöki jelenlét az emeléshez, a rakomány üzembe helyezéséhez és a zárfül eltávolításához

▶ 12 hónapos teljes egységgarancia; ingyenes csere terhelési rendellenességek vagy alkatrészhibák esetén a garancián belül

▶  Hosszú távú pótalkatrész-készlet és 24 órás online műszaki támogatás

Kiegészítő GYIK

K: Ez a támogatás hosszú távon használható túlhevített gőzvezetékekhez?

V: Válassza a Steam Pipe Variable Spring Support változatot Cr-V ötvözet rugókkal és rozsdamentes acél borítású lemezházakkal. A tesztelés megerősíti, hogy a teljesítmény nulla romlik folyamatos 550 ℃-os üzem mellett, és a termék több 1000 MW-os áramtermelő egységben is hosszú távon üzemelt.

K: Milyen átvételi dokumentumokat szállítanak az egyes készletekhez?

V: Minden egységkészlet tartalmaz nyersanyag malom vizsgálati tanúsítványokat, rugóterhelési vizsgálati lapokat, hegesztési vizsgálati jelentéseket és termékmegfelelőségi tanúsítványokat. A harmadik fél által végzett újbóli ellenőrzés támogatott.

K: Ez a termék közvetlenül helyettesítheti a régi típusú rugótartókat a meglévő csővezetékek utólagos felszerelése során?

V: A méretek az egységes nemzeti szabvány előírásait követik; A rögzítési emelési pontok és a csavarrúd mérete felcserélhető. A közvetlen csere a terhelési és lehajlási paraméterek ellenőrzése után kivitelezhető, nagymértékű építési alapozás nélkül.
