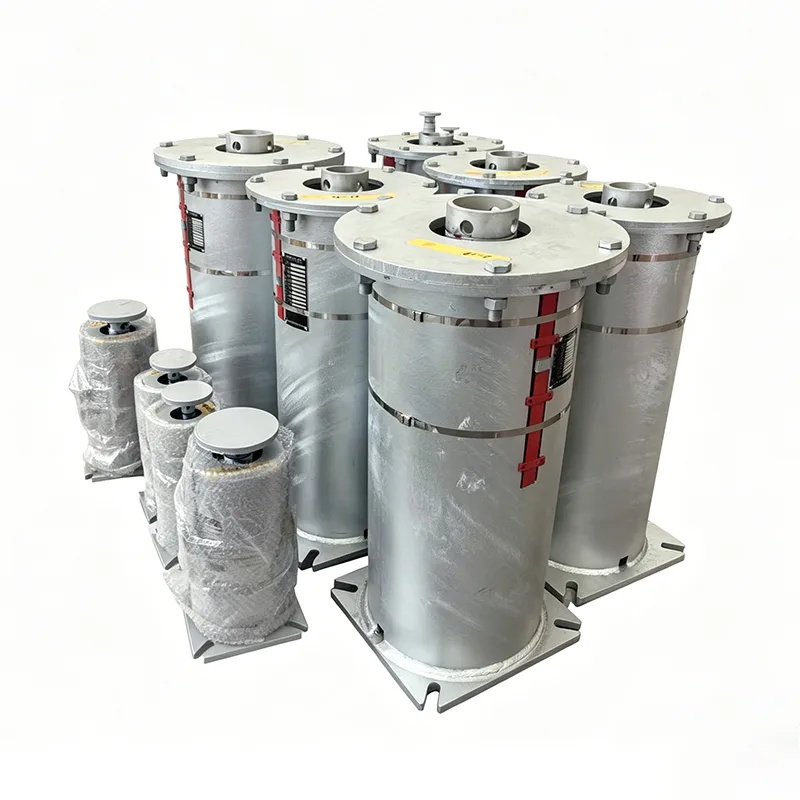

Hőerőmű Változó rugós támaszték

A hőerőművek komplex gőz-víz, füstgáz és levegő, valamint porszén csővezetékrendszereiben a vezetékek drasztikus hőmérsékletváltozások okozta termikus elmozdulása a rendszer biztonságát veszélyeztető alapvető veszélyforrás. A Yangzhou Tianshun Pipeline Technology Co., Ltd. a csővezeték-támogatás területén 14 éves műszaki felhalmozással támogatva, kifejezetten a hőerőművi változó rugós támogatást fejlesztette ki a hőenergiával kapcsolatos munkakörülményekhez. A nyomatékegyensúly elve alapján kialakított termék folyamatos rugalmas támasztóerőt biztosít a csővezetékekben bekövetkező függőleges hőeltolódások esetén, hatékonyan nyeli el és kompenzálja az elmozdulási feszültséget, megakadályozza a csővezetékek és a csatlakoztatott berendezések további igénybevétel általi károsodását, valamint biztosítja az erőművek hosszú távú biztonságos működését.

Ez az ábra egy változtatható rugós támasztó/akasztó teher-elmozdulás teljesítménygörbéjét mutatja, beleértve a terhelés és az elmozdulás legfontosabb paramétereit a termék teherbírási pontosságának és működési megbízhatóságának ellenőrzésére.

Szállítás előtt minden egység terhelési kalibráción és teljesítményteszten esik át. A beállítási terhelés eltérését ±5%-on belül szabályozzák az ANSI/MSS-SP-58-2018 nemzetközi szabványnak, valamint az NB/T47039-2013-nak megfelelően.

A termékek megfelelnek a villamosenergia-, petrolkémiai és egyéb ipari csőrendszerekre vonatkozó műszaki követelményeknek. Az MSS-SP-58-2018 szerint a változtatható rugós egységek maximális megengedett terhelési ingadozása nem haladhatja meg az üzemi melegterhelés 25%-át a teljes munkameneten belül.

A termék műszaki adatai

Változó rugós függesztő specifikációs táblázat	Példa
Akasztó típusa / konfigurációja	A, B, C, D, E, F, G típus
Rugós méret / sz.	0 - 22. sz
Travel Range	30 mm, 60 mm, 90 mm, 120 mm 180 mm
Üzemi terhelés	0,2 kN - 400 kN
Telepített terhelés (hideg terhelés)	kN / kgf
Üzemi terhelés (forró terhelés)	kN / kgf
Mozgásirány	Felfelé / Lefelé
Változékonyság (%)	≤ 25% (normál)
Felületkezelés	Hot Dip Galvan / Festett
Ház anyaga	Szénacél (Q235/Q355)

Mérnöki alkalmazás és érték

A hőerőművek csővezetékrendszerei rendkívül magas követelményeket támasztanak a tartóelemek megbízhatóságával szemben. A hőerőmű változó rugós támasztékának tervezésekor teljes mértékben figyelembe vettük a gyakorlati mérnöki nehézségeket:

Többletfeszültség kiküszöbölése: A megadott terhelés-elmozdulás tartományon belül a rugónyomaték és a terhelési nyomaték mindig fenntartja a dinamikus egyensúlyt, elkerülve a csővezeték deformációját vagy a hőtágulás és hidegösszehúzódás okozta hézagszivárgást.

Pontos hidegállapotú beállítás: A gyártó szigorúan a felhasználó által biztosított beépítési terhelésnek megfelelően végzi az elősűrítést, és az elméleti hidegállapotú munkahelyzetben rögzíti a jelzőtáblát pozicionáló blokkokon keresztül, biztosítva a rugó ideiglenes merev állapotát a helyszíni beszerelés során, és elkerülve az építkezés közbeni véletlen feszültséget.

Intuitív kezelési és karbantartási felügyelet: A külső elmozdulásjelző lemez kialakítása lehetővé teszi a kezelő és karbantartó személyzet számára, hogy intuitív módon ellenőrizze, hogy a rugótámasz elmozdulása munkaterhelés alatt megfelel-e a konstrukciónak a csővezeték normál üzembe helyezése után, megkönnyítve a megelőző karbantartást.

Szigorú minőség-ellenőrzési és telepítési előírások

Szállítás előtt minden termék átfogó házon belüli tesztelésen esik át

Házon belüli tesztelési fedezetek

Méret- és szemrevételezés, PMI (pozitív anyagazonosító), keménységvizsgálat, MT/PT roncsolásmentes vizsgálat (ahol alkalmazható), rugóterhelési vizsgálat terhelés-elmozdulás görbékkel és bevonatvastagság mérés. A gyári vizsgálati jelentések (FTR) és az anyagvizsgálati jelentések (MTR) rendelkezésre állnak.

Megjegyzés: A házon belüli tesztelés nem az ILAC által akkreditált, harmadik fél által végzett tesztelés

Harmadik fél által végzett tesztelés vagy laboratóriumi tesztelés opcionális, külön feltüntetett szolgáltatásként elérhető.

Opcionális külső ellenőrzési szolgáltatások (külön idézve)

1. Anyagvizsgálat

Kémiai összetétel elemzés, szakítóvizsgálat, Charpy alacsony hőmérsékletű ütésvizsgálat és keménységvizsgálat.

2. NDT hegesztés

Mágneses részecskék tesztelése (MT), folyadékáthatoló vizsgálat (PT), ultrahangos vizsgálat (UT) és radiográfiás vizsgálat (RT).

3. Rugóterhelési teljesítményteszt

Beleértve a terhelés-elmozdulás görbéit.

4. Tűzi horganyzás / epoxi bevonat korrózióvédelmi ellenőrzése

5. Tanúi tesztelés, gyári felügyelet és szállítás előtti ellenőrzés (PSI)

Előnyeink

Összehasonlítva a LISEGA nemzetközi csőtartó rendszerrel

Termékeink terhelési pontossága, tesztelési szabványai és dokumentációs rendszereink a LISEGA nemzetközi csőtartó rendszerhez viszonyítva vannak.

Mi különböztet meg minket

Ellentétben a szabványos hazai gyártókkal, amelyek csak magát a terméket szállítják, minden rugóegységhez terhelés-elmozdulás görbét biztosítunk. Ezenkívül megkönnyítjük a harmadik fél által végzett SGS-teszteléseket és a szemtanúkkal végzett ellenőrzéseket, valamint támogatjuk a PE/CPE mérnökök dokumentum-ellenőrzését a tengerentúli projekteknél.

Miért válassza a Tianshun hőerőmű változó rugós támasztékát?

Gazdag tapasztalat a hőerőművekben: A termékeket széles körben használják hőerőművek gőz-víz csővezetékeiben és kazánberendezéseinek felfüggesztési rendszereiben itthon és külföldön, és kiállták a többblokkos indítási és leállítási ciklusok próbáit.

Testre szabott mérnöki támogatás: A teljes folyamatra kiterjedő műszaki szolgáltatásokat nyújtunk a csővezeték feszültségszámításától, típusválasztásán és egyeztetésén át a helyszíni szerelési útmutatóig, biztosítva, hogy minden támogatás pontosan illeszkedjen a munkakörülményekhez.

Stabil szállítási lánc: A Jiangsu-i bázisunkon található automatizált gyártósorokra és komplett vizsgálóberendezésekre támaszkodva biztosítjuk az anyagok időben történő és kiváló minőségű szállítását a nagy tételes hőenergia-projektekhez.

Teljes életciklus-támogatás: Exkluzív projektfájlokat hozunk létre, állapotfelmérést és csere útmutatást adunk a leállási karbantartás során, csökkentve ezzel az erőművek üzemeltetési és karbantartási kockázatait.
