Cikk összefoglaló:A hőtágulásnak, összehúzódásnak, vibrációnak és változó üzemi terhelésnek kitett ipari csővezetékeknél elengedhetetlen a megbízható tartórendszer. AVáltozó rugós támogatás a csővezetékhezszabályozott függőleges mozgást biztosít, miközben folyamatosan támogatja a csővezetéket. Professzionális gyártási tapasztalattal,Tianshunszabványos és testreszabott változó rugós támasztó megoldásokat szállít erőművekhez, petrolkémiai létesítményekhez, olaj- és gázrendszerekhez, vegyi üzemekhez, vízkezelési projektekhez és más igényes ipari alkalmazásokhoz.
Tartalomjegyzék
- Mi az a változó rugós támaszték a csővezetékhez?
- Miért van szükség változó rugós támogatásra az ipari csővezetékekben?
- Hogyan működik a változó rugós támaszték?
- Mik a legfontosabb műszaki adatok?
- Melyek a fő összetevők?
- Mik a fő előnyei?
- Hol használható a változó rugós támaszték?
- Hogyan válassza ki a megfelelő változó rugós támogatást?
- Hogyan befolyásolja a gyártási minőség a teljesítményt?
- Hogyan hasonlítható össze más csőtartókkal?
- Gyakran Ismételt Kérdések

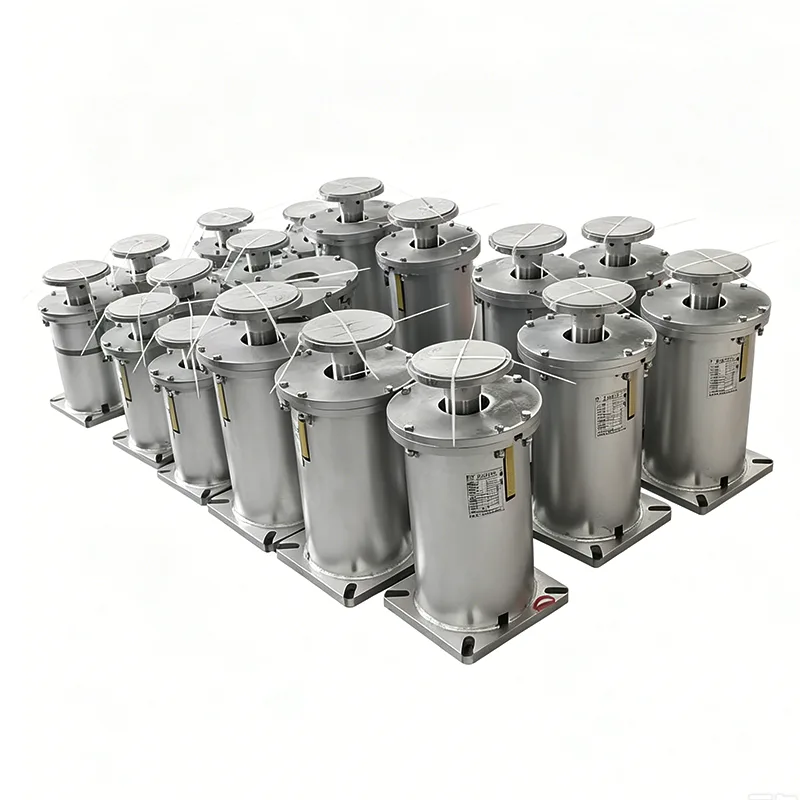

Mi az a változó rugós támaszték a csővezetékhez?
A Változó rugós támogatás a csővezetékhezegy rugalmas mechanikus támaszték, amely a csővezeték terheinek szállítására szolgál, miközben lehetővé teszi a szabályozott függőleges mozgást. A merev támasztól eltérően, amely korlátozza a mozgást, a változtatható rugós támasz a rugó elhajlási jellemzőit használja a csővezeték helyzetében bekövetkező változásokhoz.
Az ipari csövek jelentősen elmozdulhatnak, ha az üzemi hőmérséklet változik. A gőzvezetékek, a tápvízrendszerek, a technológiai csővezetékek, a kondenzvízvezetékek és más magas hőmérsékletű rendszerek működés közben kitágulhatnak, leállítás után pedig összehúzódhatnak. Ha ezt a mozgást nem megfelelően kezelik, akkor a túlzott erők átadhatók a csövekre, szelepekre, karimákra, berendezés fúvókáira és szerkezeti csatlakozásaira.
A megfelelően kiválasztott rugótámasz segít elosztani ezeket az erőket, miközben fenntartja a kiszámítható támasztó terhelést. A Tianshun termékpalettája szabványos és testreszabott konfigurációkat tartalmaz, amelyeket különféle terhelhetőséghez, utazási követelményekhez, telepítési körülményekhez és ipari környezetekhez terveztek.
Miért van szükség változó rugós támogatásra az ipari csővezetékekben?
A csővezeték alátámasztása nem egyszerűen a cső helyben tartásának kérdése. A megfelelően megtervezett támasztórendszernek alkalmazkodnia kell a súlyhoz, a hőmozgáshoz, a vibrációhoz és a működési feltételekhez anélkül, hogy túlzott másodlagos feszültséget hozna létre.
A változtatható rugós támasztékok különösen akkor hasznosak, ha egy csővezetéknek szüksége van a függőleges elmozdulás kompenzálására, de nincs szükség az állandó rugótámaszhoz kapcsolódó rendkívül alacsony terhelésváltozásra.
- Hőtágulás kompenzáció:Lehetővé teszi a szabályozott függőleges mozgást a csővezeték hőmérsékletének változása esetén.
- Terhelés-elosztás:Folyamatos támogatást nyújt a csővezetékekhez és a kapcsolódó alkatrészekhez.
- Stresszcsökkentés:Segít csökkenteni a túlzott erőket a csatlakoztatott berendezésekre.
- Rezgéskezelés:Rugalmas támasztómechanizmust biztosít a csőrendszerek működtetéséhez.
- A berendezés védelme:Segít csökkenteni a túlzott terhelés kockázatát az érzékeny csatlakozási pontokon.
- Beépítési rugalmasság:Különféle konfigurációk választhatók a projekt követelményei szerint.
Mérnöki projekteknél a támasztékot mindig a tényleges csővezeték tömeg, mozgás, üzemi hőmérséklet, beépítési helyzet és szerkezeti feltételek alapján kell kiválasztani, nem pedig egyszerűen a csőátmérő alapján.
Hogyan működik a változó rugós támaszték?
A változtatható rugótámasz működési elve a rugó elhajlása és az alkalmazott terhelés közötti összefüggésen alapul. Gyakorlatilag a rugó támasztóerőt hoz létre, amely a csővezeték függőleges mozgásával változik.
Amikor a csővezeték lefelé mozog, a rugó tovább nyomódik, és a támasztóerő megnő. Amikor a csővezeték felfelé mozog, a rugó összenyomása csökken, és a támasztóerő ennek megfelelően csökken. Ez az ellenőrzött változtatás lehetővé teszi, hogy a tartó kövesse a csővezeték mozgását, miközben továbbviszi a terhelést.
A hideg és meleg terhelés közötti különbség ezért fontos szempont a műszaki tervezés során. A támasztékot megfelelően kalibrálni kell, hogy működési állapota a megengedett terhelésváltozás és mozgási tartományon belül maradjon.
Azoknál az alkalmazásoknál, ahol a függőleges elmozdulás mérsékelt, és a terhelés bizonyos fokú ingadozása elfogadható, a változtatható rugótámasz hatékony egyensúlyt biztosíthat a teljesítmény, a szerkezeti egyszerűség, a telepítés kényelme és a költségek között.
Mik a legfontosabb műszaki adatok?
A különböző csővezeték-projektek eltérő rugóteljesítményt és mozgási tartományt igényelnek. A Tianshun termékinformációi szerint a változtatható rugótámasz-konfigurációk az ipari működési feltételek széles körét lefedik.
| Specifikáció | Tipikus tartomány / opció | Mérnöki jelentősége |
|---|---|---|
| Támogatás típusa | A, B, C, D, E, F, G típus | Rugalmas konfigurációt biztosít a különböző telepítési körülményekhez |
| Tavaszi Méret | No. 0–No. 22 | Lehetővé teszi a szükséges teherbírás szerinti kiválasztást |
| Travel Range | 30, 60, 90, 120, 180 mm | Megfelel a különböző függőleges csővezeték mozgásoknak |
| Üzemi terhelés | 0,2–400 kN | Különböző üzemi terhelésű csővezetékeket támogat |
| Mozgásirány | Felfelé / Lefelé | Függőleges hőeltolódást tesz lehetővé |
| Terhelési variabilitás | ≤25% szabvány | Szabályozza a támasztóerő változását mozgás közben |
| Ház anyaga | Szénacél Q235/Q355 | Szerkezeti szilárdságot és tartósságot biztosít |
| Felületkezelés | Tűzihorganyzott / Festett | Segíti a támogatást a különböző környezeti feltételekhez igazítani |
Ezeket az értékeket inkább termékválasztási referenciaként kell kezelni, nem pedig univerzális tervezési korlátként. A végleges specifikációkat a tényleges műszaki feltételeknek és a gyártó műszaki dokumentációjának megfelelően kell megerősíteni.
Melyek a fő összetevők?
A változtatható rugós támasz több összehangolt komponensből áll. Mindegyik alkatrész hozzájárul a teherbíró képességhez, a telepítés stabilitásához, a működési láthatósághoz vagy a környezetvédelemhez.
- csavarrugó:Elsődleges rugalmas alkatrész, rugóacélból készül, és stabil mechanikai teljesítmény elérésére dolgozták fel.
- Felső és alsó összekötő lemezek:Csatlakoztassa a tartót a csővezeték szerkezetéhez és a tartószerkezethez.
- Töltésjelző:Segít azonosítani a rugóterhelést és az elmozdulási feltételeket a telepítés és az üzemeltetés során.
- Záró mechanizmus:Rögzíti a rugószerelvényt szállítás, telepítés és üzembe helyezés során.
- Védő ház:Segít megvédeni a rugót a portól, nedvességtől, esővíztől és a korrozív környezeti hatásoktól.
Ezen komponensek kombinációja alkalmassá teszi a rendszert hosszú távú ipari szolgáltatásra, ahol fontos a stabil támogatási teljesítmény.
Mik a fő előnyei?
A megfelelő rugótámasz kiválasztása jelentősen hozzájárulhat a csőrendszer megbízhatóságához. A hagyományos merev támasztékokhoz képest a változtatható rugós kialakítások további mozgási képességet biztosítanak, miközben viszonylag egyszerűen telepíthetők és karbantarthatók.
Szabályozott terhelésváltozás
A megfelelően megtervezett, változtatható rugós támaszték korlátozza a tartóerő változását a csővezeték mozgása során. A Tianshun szabványos termékinformációi legfeljebb 25%-os terhelési ingadozást írnak elő.
Több betöltési és utazási lehetőség
A különböző rugóméretek és mozgási tartományok megkönnyítik a támaszték hozzáigazítását az adott csővezeték mozgási és terhelési követelményeihez.
Előtöltési kalibrálás
A rugótámaszok előre beállíthatók a meghatározott projektkövetelményeknek megfelelően, megkönnyítve a telepítést és az üzembe helyezést a munkaterületen.
Alkalmazkodó konstrukció
Különböző konfigurációk és anyagok választhatók a különböző telepítési környezetekhez, helykorlátokhoz és szolgáltatási feltételekhez.
Karbantartási kényelem
A moduláris felépítés leegyszerűsítheti az alkatrészek cseréjét és karbantartását, ha a berendezés életciklusa során szervizre van szükség.
Hol használható a változó rugós támaszték?
A technológia olyan ipari csőrendszerekhez alkalmas, ahol a hőmérséklet-ingadozás, az üzemi körülmények vagy a berendezés vibrációja miatt függőleges mozgás lép fel.
- Hőerőművek gőzvezetékei
- Tápvíz és kondenzvíz vezetékek
- Petrolkémiai folyamatok csővezetékei
- Hőcserélő összekötő csővezetékek
- Olaj- és gázkompresszor állomások
- Földgázvezeték szelepkamrái
- Távhőhálózatok
- Víz- és szennyvíztisztító létesítmények
- Hajó- és tengeri platform csövek
- Vegyi és gyógyszerészeti feldolgozó rendszerek
Az energiatermelésben és a petrolkémiai létesítményekben például a csővezetékek ismétlődő fűtési és hűtési ciklusokat tapasztalhatnak. A helyesen megválasztott, változtatható rugós támasz képes alkalmazkodni a keletkező függőleges elmozduláshoz, miközben segít fenntartani a tervezett feszültségeloszlást a csőrendszerben.
Hogyan válassza ki a megfelelő változó rugós támogatást?
A helyes kiválasztás a rugós támasztéktervezés egyik legfontosabb lépése. A támasztékot a tényleges üzemi feltételek szerint kell kiválasztani, nem csak a névleges csőméret szerint.
- Határozza meg az üzemi terhelést:Számítsa ki a csővezeték tömegét, a szigetelést, a szelepeket, a szerelvényeket, a folyadék tömegét és az egyéb támogatott alkatrészeket.
- A függőleges mozgás azonosítása:Határozza meg a várható felfelé vagy lefelé irányuló elmozdulást a hideg és az üzemi körülmények között.
- Ellenőrizze a terhelés változását:Határozza meg, hogy a megengedett terhelésváltozás megfelelő-e a csatlakoztatott berendezéshez és a csővezeték-feszültség kialakításához.
- A telepítési hely értékelése:Válassza ki a megfelelő konfigurációt a rendelkezésre álló szerkezeti és karbantartási távolság alapján.
- Vegye figyelembe a környezeti feltételeket:Válassza ki a megfelelő házat és felületkezelést a nedvességnek, a korróziónak, a hőmérsékletnek és a kültéri expozíciónak.
- Erősítse meg a telepítési irányt:Ellenőrizze, hogy a támasztéknak felfelé vagy lefelé kell-e mozognia.
- Tekintse át a mérnöki szabványokat:Győződjön meg arról, hogy a kiválasztott támogatás kompatibilis a vonatkozó projektspecifikációkkal és a csővezeték-tervezési követelményekkel.
Összetett projektek esetén a mérnökök megadhatják a szállítónak a csővezeték terhelését, az üzemi hőmérsékletet, a várható elmozdulást, a telepítési helyet és egyéb kulcsfontosságú paramétereket. A gyártó ezután tud megfelelő modellt és konfigurációt ajánlani.
Hogyan befolyásolja a gyártási minőség a teljesítményt?
A rugótámasz teljesítménye nagymértékben függ a rugó konzisztenciájától, a méretpontosságtól, a terhelési kalibrációtól, az anyagminőségtől és a végső összeszereléstől. A gyártási minőség tehát közvetlenül összefügg a csővezeték hosszú távú megbízhatóságával.
A Tianshun a teljes folyamatra kiterjedő minőség-ellenőrzési megközelítésről számol be, amely magában foglalja a nyersanyag-ellenőrzést, a CNC-rugógyártást, a rugóteljesítmény-tesztet, a kész összeszerelés ellenőrzését és a végső szállítás előtti ellenőrzést. Gyártó létesítményei közé tartoznak a CNC rugótekercselő gépek, rugóvizsgáló berendezések, spektrométerek és roncsolásmentes vizsgálóműszerek.
A termékinformációk szerint minden rugó többszörös összenyomási és terhelési teszten megy keresztül, hogy az összeszerelés előtt igazolja a stabil teljesítményt. A cég minőségirányítási rendszere ISO 9001:2015 tanúsítvánnyal rendelkezik, termékei pedig kijelentik, hogy megfelelnek a nemzetközi szabványoknak, beleértve a CE és API követelményeket.
Ezek a minőség-ellenőrzési intézkedések különösen fontosak az ipari projekteknél, ahol a rugós támasztékok ismételt hőciklusok mellett évekig is üzemben maradhatnak.
Hogyan hasonlítható össze más csőtartókkal?
| Összehasonlítási tényező | Változó rugós támogatás | Merev csőtámasz | Állandó tavaszi támogatás |
|---|---|---|---|
| Függőleges mozgás | Kompenzálja a mérsékelt mozgást | Nagyon korlátozott | Alkalmas nagyobb mozgásra |
| Terhelési variáció | Általában ≤25% | Élesen változik az elmozdulással | Általában sokkal alacsonyabb |
| Strukturális komplexitás | Közepes | Alacsony | Magas |
| Telepítés | Viszonylag egyértelmű | Egyszerű | Igényesebb |
| Költségszint | Közepes | Alacsony | Magas |
| Tipikus alkalmazás | Általános hőeltolódás | Kevés vagy nincs mozgás | Nagy mozgású vagy erősen terhelésérzékeny rendszerek |
Ez az összehasonlítás megmutatja, miért nincs univerzális „legjobb” csőtámasz. A változtatható rugós támaszték különösen vonzó, ha a csővezeték mérsékelt függőleges elmozdulást tapasztal, és a támasztóterhelés szabályozott változása elfogadható.
Gyakran Ismételt Kérdések
1. Mi a fő funkciója a változó rugós csővezeték-támasznak?
Fő funkciója a csővezeték súlyának eltartása, miközben lehetővé teszi a hőtágulás, összehúzódás vagy változó működési feltételek által okozott szabályozott függőleges mozgást.
2. Mi a különbség a változtatható rugós és az állandó rugós támasz között?
A változtatható rugótámasz megváltoztatja támasztóerejét, ahogy a rugó elhajlik. Az állandó rugótámaszt úgy tervezték, hogy sokkal egyenletesebb támasztóerőt tartson fenn a meghatározott mozgási tartományban. A változtatható rugós támasztékok általában akkor megfelelőek, ha a terhelés mérsékelt változása elfogadható.
3. Milyen adatok szükségesek a tavaszi támasz kiválasztásához?
A fontos paraméterek közé tartozik az üzemi terhelés, a hidegterhelés, a melegterhelés, a függőleges elmozdulás, a mozgás iránya, az üzemi hőmérséklet, a beépítési hely, a csőkonfiguráció és a környezeti feltételek.
4. Milyen utazási tartományok állnak rendelkezésre?
A tipikus termékválaszték a 30 mm-es, 60 mm-es, 90 mm-es, 120 mm-es és 180 mm-es elmozdulás. A megfelelő haladást a tényleges számított csővezeték mozgásnak megfelelően kell kiválasztani.
5. Testreszabhatók a változó rugós támasztékok?
Igen. Egyedi megoldások fejleszthetők speciális terhelési követelményekre, elmozdulási feltételekre, korlátozott beépítési helyekre, anyagokra, felületkezelésekre és egyéb projektspecifikus követelményekre.
6. Hogyan állapíthatom meg, hogy változó vagy állandó rugós támaszra van szükségem?
A döntésnek a csővezeték mozgásán, a megengedett támasztóterhelés-változáson, a csatlakoztatott berendezések érzékenységén, a feszültségelemzésen és a projekt specifikációin kell alapulnia. Kritikus csőrendszereknél a kiválasztást műszaki számításokkal és szakmai műszaki felülvizsgálattal kell megerősíteni.
Következtetés
A jól megtervezett támasztórendszer alapvető fontosságú az ipari csövek biztonságos és megbízható működéséhez. A rugalmas tehertartás és a szabályozott függőleges mozgás kombinálásával aVáltozó rugós támogatás a csővezetékhezsegíthet a termikus elmozdulás kezelésében, a csővezeték terheléseinek elosztásában, a túlzott feszültség csökkentésében és a csatlakoztatott berendezések védelmében. A szabványos vagy testreszabott megoldásokat igénylő projektekhez a Tianshun változó rugótartókat kínál többféle terhelési és mozgási konfigurációval, gyártási minőség-ellenőrzést, műszaki kiválasztási segítséget és értékesítés utáni támogatást. Ha új csővezeték-projektet tervez, vagy egy meglévő támogatási rendszert frissít,lépjen kapcsolatba velünkterhelésével, elmozdulásával, hőmérsékletével és beépítési követelményeivel, hogy megvitassák az alkalmazásához megfelelő változó rugós támasztó megoldást.
