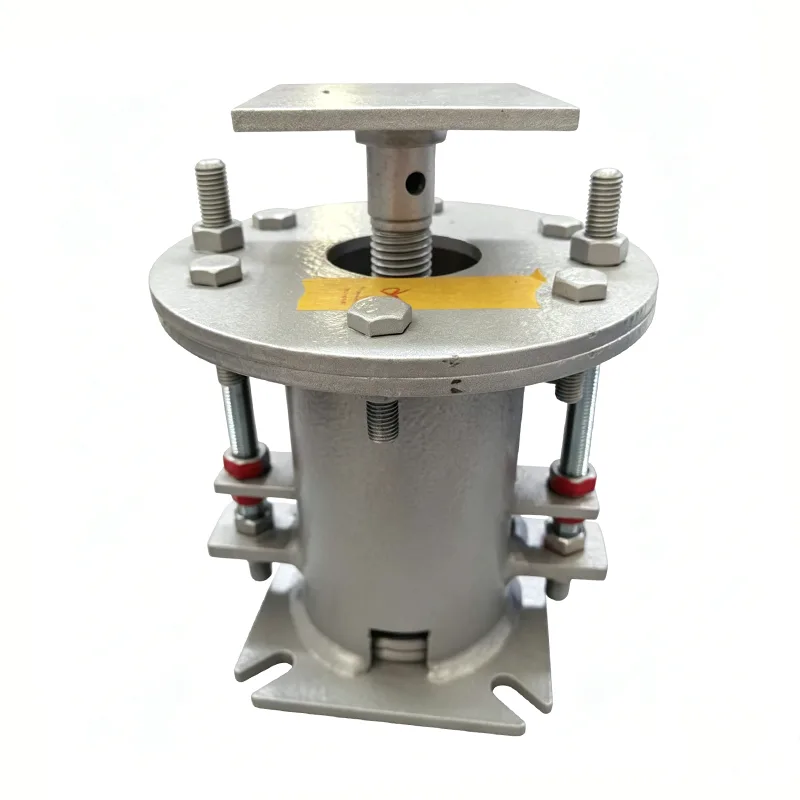

Rugós függesztőtámasz

A rugós függesztőtámaszok kritikus tartóelemek a csőrendszerekben, amelyeket úgy terveztek, hogy elbírják a cső súlyát, elnyeljék a hőeltolódást és a vibrációt. A rugók rugalmas deformációjára támaszkodva kompenzálják a hőmérséklet-változások okozta csövek mozgását és visszafogják a túlzott vibrációt, biztosítva a teljes csőrendszer biztonságos és stabil működését. A Yangzhou Tianshun Piping által gyártott rugós akasztóinkat a nemzetközi szabványok szigorú betartásával tervezték és gyártják, hogy megfeleljenek a csővezeték-támasztó követelményeknek a különböző munkakörülmények között.

Ez az ábra egy változtatható rugós támasztó/akasztó teher-elmozdulás teljesítménygörbéjét mutatja, beleértve a terhelés és az elmozdulás legfontosabb paramétereit a termék teherbírási pontosságának és működési megbízhatóságának ellenőrzésére.

Szállítás előtt minden egység terhelési kalibráción és teljesítményteszten esik át. A beállítási terhelés eltérését ±5%-on belül szabályozzák az ANSI/MSS-SP-58-2018 nemzetközi szabványnak, valamint az NB/T47039-2013-nak megfelelően.

A termékek megfelelnek a villamosenergia-, petrolkémiai és egyéb ipari csőrendszerekre vonatkozó műszaki követelményeknek. Az MSS-SP-58-2018 szerint a változtatható rugós egységek maximális megengedett terhelési ingadozása nem haladhatja meg az üzemi melegterhelés 25%-át a teljes munkameneten belül.

Az állandó rugós támasztó/akasztó típusvizsgálatából kapott terhelés-elmozdulás görbe. A vízszintes tengely az elmozdulást, míg a függőleges tengely a terhelést jelenti. A görbe megközelítőleg vízszintes marad a teljes munkaút során, ami azt mutatja, hogy a támasztóerő lényegében állandó marad, amikor a csővezeték a hőtágulás és -összehúzódás miatt elhajlik.

Ez a típusteszt igazolja az állandó rugós egységek terhelési állandóságát, teljes menetstabilitását és működési megbízhatóságát. Az összes gyártóegységet a szállítás előtt terhelési kalibrációnak vetik alá, és a terhelési eltérést ±6%-on belül szabályozzák az ANSI/MSS-SP-58-2018 és NB/T47038-2013 szerint.

Ezek a termékek nagy hőeltolódású ipari csőrendszerekhez alkalmazhatók, beleértve a fő gőzvezetékeket és más magas hőmérsékletű és nagynyomású csővezetékeket.

Termék felépítése

A szabványos rugós akasztótámaszok a következő fő részekből állnak:

▶  Rugószerelvény: Kiváló minőségű rugóacélból készült, szigorú hőkezelésen és terhelési vizsgálaton esett át.

▶  Ház: szénacél hegesztett szerkezet, korróziógátló felületkezeléssel.

▶  Beállító csavar: A terhelés és a magasság beállítására szolgál a telepítés során.

▶  Csatlakozási tartozékok: beleértve az emelőfüleket, akasztórudakat és anyákat, amelyek a helyszíni igények szerint választhatók.

▶  Elmozdulásjelző: Világosan mutatja a tényleges csőelmozdulást az egyszerű telepítés és karbantartás érdekében.

Alapvető jellemzők

▶  Széles terhelési tartomány: 10 N és 100 000 N közötti terhelhetőség, a legtöbb ipari csővezeték-alkalmazáshoz alkalmas.

▶  Kiváló elmozduláskompenzáció: Maximális elmozdulás 200 mm-ig, hatékonyan elnyeli a cső hőmérséklet-változásból eredő tágulását és összehúzódását.

▶  Kompakt szerkezet: Helytakarékos kialakítás keskeny csőgalériákban történő beépítéshez.

▶  Könnyű telepítés és beállítás: Dedikált beállító eszközökkel van felszerelve a terhelés finomhangolásához még csőműködés közben is.

▶  Hosszú élettartam: Minden kulcsfontosságú alkatrész prémium minőségű anyagokat használ, és szigorú minőségellenőrzésen megy keresztül.

A teljesítmény előnyei

Műszaki paraméterek

Alkalmazási mezők

A rugós függesztőket széles körben használják az ipari szektorokban, ahol szigorú követelmények vonatkoznak a csőelmozdulásra és a vibrációra:

▶  Gőz- és vízvezetékrendszerek hő- és atomerőművekhez

▶  Feldolgozási csővezetékek petrolkémiai üzemekhez

▶ Kriogén csővezetékek az LNG- és LPG-fogadó terminálokon

▶  Kemence- és oszlopcsövek olajfinomítókban

▶  Városi központi fűtési csőhálózatok

▶ Szaniter csővezetékek a gyógyszeripar és az élelmiszer-feldolgozó ipar számára

Gyártás és minőségellenőrzés

Minden termék átfogó házon belüli tesztelésen esik át a kiszállítás előtt.

A házon belüli vizsgálat a következőket tartalmazza: méret- és szemrevételezés, PMI (pozitív anyagazonosítás), keménységvizsgálat, MT/PT roncsolásmentes vizsgálat (ahol alkalmazható), rugóterhelési vizsgálat (terhelés-elmozdulás görbékkel) és bevonatvastagság mérés.

A gyári vizsgálati jelentések (FTR) és az anyagvizsgálati jelentések (MTR) rendelkezésre állnak.

A házon belüli tesztelés nem minősül harmadik fél által az ILAC által akkreditált tesztelésnek. A harmadik fél által végzett vizsgálatok vagy laboratóriumi vizsgálatok külön, opcionális szolgáltatásként érhetők el.

Választható külső ellenőrzési szolgáltatások (külön idézve):

1. Anyagvizsgálat: kémiai összetétel elemzés, szakítóvizsgálat, Charpy alacsony hőmérsékletű ütésvizsgálat és keménységvizsgálat.

2. Hegesztési NDT: Mágneses részecskék vizsgálata (MT), Folyadékáthatoló vizsgálat (PT), Ultrahangos vizsgálat (UT) és Radiográfiai vizsgálat (RT).

3. Rugóterhelési teljesítmény vizsgálata, beleértve a terhelés-elmozdulás görbéit.

4. Tűzihorganyzás/epoxi bevonat korrózióvédelmi vizsgálata.

5. Tanúi tesztelés, gyári felügyelet és szállítás előtti ellenőrzés (PSI).

Termékeink terhelési pontossága, tesztelési szabványai és dokumentációs rendszereink a LISEGA nemzetközi csőtartó rendszerhez viszonyítva vannak. Ellentétben a szabványos hazai gyártókkal, amelyek csak magát a terméket szállítják, minden rugóegységhez terhelés-elmozdulás görbét biztosítunk; Ezenkívül megkönnyítjük a harmadik fél által végzett SGS-teszteléseket és a szemtanúkkal végzett ellenőrzéseket, valamint támogatjuk a PE/CPE mérnökök dokumentum-ellenőrzését a tengerentúli projekteknél.

Testreszabási szolgáltatások

A szabványos termékek mellett az ügyfelek egyedi igényeire szabott megoldásokat kínálunk:

▶  Egyedi kialakítás rugós akasztókhoz speciális terhelési és elmozdulási követelményekkel

▶  Anyagválasztás extrém munkakörülményekhez, például magas hőmérséklethez, alacsony hőmérséklethez és korrozív környezetekhez

▶  Egyedi, nem szabványos csatlakozási típusok és beépítési méretek

▶ Csőfeszültség-elemzési és akasztókiválasztási szolgáltatások támogatása
