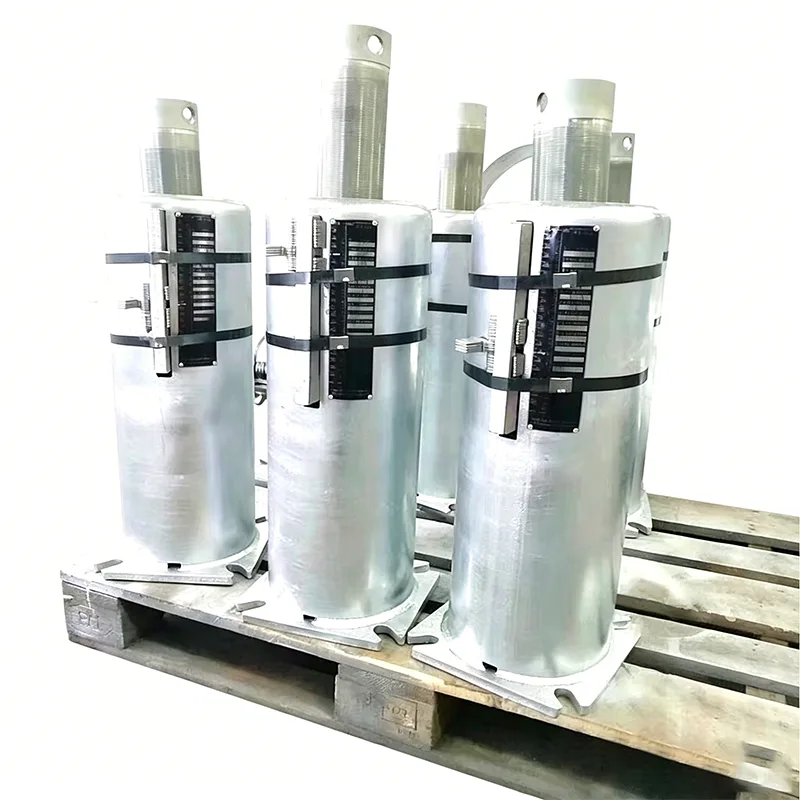

Erőmű rugótartók

A Yangzhou Tianshun Pipeline Technology Co., Ltd. a csővezeték-tartók/akasztók és az erőmű-támasztó megoldások terén szerzett 14 éves tapasztalatára alapozva erőművi rugós támasztékokat biztosít hő-, atomenergia- és kombinált ciklusú erőművek számára. Ezeket a termékeket úgy tervezték, hogy szabályozzák a hőelmozdulást és a feszültségeloszlást a magas hőmérsékletű, nagynyomású csővezetékekben, védve a fő berendezések, például kazánok és gőzturbinák kritikus interfészeit. A következő részletek a termékjellemzőkre, a mérnöki előnyökre és a konkrét alkalmazási helyekre vonatkoznak.

Ez az ábra egy változtatható rugós támasztó/akasztó teher-elmozdulás teljesítménygörbéjét mutatja, beleértve a terhelés és az elmozdulás legfontosabb paramétereit a termék teherbírási pontosságának és működési megbízhatóságának ellenőrzésére.

Szállítás előtt minden egység terhelési kalibráción és teljesítményteszten esik át. A beállítási terhelés eltérését ±5%-on belül szabályozzák az ANSI/MSS-SP-58-2018 nemzetközi szabványnak, valamint az NB/T47039-2013-nak megfelelően.

A termékek megfelelnek a villamosenergia-, petrolkémiai és egyéb ipari csőrendszerekre vonatkozó műszaki követelményeknek. Az MSS-SP-58-2018 szerint a változtatható rugós egységek maximális megengedett terhelési ingadozása nem haladhatja meg az üzemi melegterhelés 25%-át a teljes munkameneten belül.

Az állandó rugós támasztó/akasztó típusvizsgálatából kapott terhelés-elmozdulás görbe. A vízszintes tengely az elmozdulást, míg a függőleges tengely a terhelést jelenti. A görbe megközelítőleg vízszintes marad a teljes munkaút során, ami azt mutatja, hogy a támasztóerő lényegében állandó marad, amikor a csővezeték a hőtágulás és -összehúzódás miatt elhajlik.

Ez a típusteszt igazolja az állandó rugós egységek terhelési állandóságát, teljes menetstabilitását és működési megbízhatóságát. Az összes gyártóegységet a szállítás előtt terhelési kalibrációnak vetik alá, és a terhelési eltérést ±6%-on belül szabályozzák az ANSI/MSS-SP-58-2018 és NB/T47038-2013 szerint.

Ezek a termékek nagy hőeltolódású ipari csőrendszerekhez alkalmazhatók, beleértve a fő gőzvezetékeket és más magas hőmérsékletű és nagynyomású csővezetékeket.

Termékjellemzők

Az erőművi rugótámaszok egyedi tervezésűek a csővezeték feszültségelemzési eredményei alapján, és az alapvető jellemzők a terhelés megtartására, az elmozdulás alkalmazkodóképességére és a hosszú távú működési stabilitásra összpontosítanak.

Terhelési-elmozdulási mechanizmus: Kétféle konfigurációban kapható: változtatható rugós függesztők/tartók és állandó erejű rugós függesztők/támaszok. A változtatható rugóegységek lineáris merevségű terhelést hordoznak, míg az állandó erejű egységek közel állandó támasztóerőt adnak a teljes munkalöket során, az eltérést 5%-on belül szabályozzák, kiküszöbölve a csővezetékekben az ingadozó támasztóerők okozta további feszültséget.

Anyag- és hőmérséklet-kompatibilitás: A rugóelemek 60Si2Mn és 50CrVA ötvözött rugóacélokból készülnek. A szerkezeti elemek szénacélból, hőálló ötvözött acélból vagy rozsdamentes acélból készülhetnek. Az általános megengedett üzemi hőmérsékleti tartomány -196°C és +650°C között van, és minden csővezeték követelménynek megfelel az alacsony hőmérsékletű tápvíztől a magas hőmérsékletű főgőzig.

Telepítési és üzembe helyezési kialakítás: Minden tartó/akasztó felszerelési rögzítőcsappal és teherelmozdulás adattáblával van felszerelve. Egyszerűen távolítsa el a rögzítőcsapot a hideg állapotú telepítés után a működés aktiválásához. Az adattábla-adatok megkönnyítik a modellszámok és az előre beállított terhelések helyszíni ellenőrzését, jelentősen csökkentve az üzembe helyezési időt.

Átfogó házon belüli tesztelés: Minden vizsgálatot, beleértve a rugó merevségét, a nyomóhajlítást és a felületi bevonat vastagságát, saját laboratóriumunkban végezzük, hogy biztosítsuk a folyamatos teljesítményt a gyártási tételekben. Minden egység három teljes löketű kompressziós cikluson megy keresztül a merevségi görbe rögzítésével a szállítás előtt.

Ezekkel a tervezési jellemzőkkel az erőművi rugótartók fenntartják a csőrendszerek előre meghatározott magasságát a lineáris hőtágulás és a folyamatos vibráció együttes feltételei mellett, csökkentve a nem tervezett leállások valószínűségét.

Mérnöki előnyök

Az erőművi csővezeték-tervezésben a tisztán merev támasztékokhoz vagy csőbilincs-rögzítésekhez képest az elasztikus támasztómegoldások közvetlen javulást tesznek lehetővé a feszültségszabályozásban, a berendezések védelmében és a telepítési képességben. Az erőművi rugótámaszok mérnöki értéke a következő szempontokban tükröződik:

Hatékony termikus elmozdulás kompenzáció: A merev támasztékok nem tudják elnyelni a csővezeték hőtágulását, ami gyakran a csőrendszer megkötéséhez, a támaszték leemeléséhez vagy túlterheléséhez vezet. A rugalmas akasztók/tartók lineárisan vagy állandóan hordozzák a terhelést, amikor a csővezeték elmozdul, és a feszültségszinteket a megengedett határokon belül tartják, amelyeket olyan kódok határoznak meg, mint például az ASME B31.1.

Csökkentett tolóerő és nyomaték a fő berendezések interfészénél: A kazánfejek és a turbina gőzbemenetei rendkívül érzékenyek az erőkre és a nyomatékokra. A rugós függesztőkkel/támasztékkal történő beállítás után az interfész tolóereje jelentősen csökken, megakadályozva a hegesztési repedéseket és a karima szivárgását. Ez kritikus intézkedés a turbinaházak, a fő gőzszelepek és egyéb berendezések karbantartási intervallumának meghosszabbítása szempontjából.

Rezgésátvitel elnyomása: Az erőművek csővezetékei hajlamosak a vibrációra nagy sebességű gőz vagy kétfázisú áramlási körülmények között. A rugós támasztórendszerek az elasztikus elemeken keresztül optimális tartományba állítják a támasz merevségét, és csillapítókkal kombinálva hatékonyan elvezetik a rezgésenergiát, hogy megakadályozzák a szerkezeti kifáradást.

Bőséges helyszíni beépítési tolerancia: A rugós függesztők/tartók lehetővé teszik a finom beállítást egy bizonyos magassági tartományon belül, kiegyenlítve a polgári alapok eltéréseit és a hideg állapotú csővezeték-szerelést. Az állandó erejű rugós egységek gyakran fel vannak szerelve hidraulikus vagy csavaros segédbeállító eszközökkel a pontos helyszíni beállítás érdekében.

Hosszú távú működés és ellazulásgátló: Az ellazulásgátló rugós kialakítás és a korrózióálló felületkezelések (tűzihorganyzás, Dacromet stb.) révén a támasztóerő-csökkenés minimális. A tengerentúli projektekből származó utómegrendeléseink több mint 70%-a visszatérő ügyfelektől származik, ami bizonyos mértékig tükrözi támogató termékeink hosszú távú megbízhatóságát.

Termék alkalmazások

Az erőművi rugós támasztékokat elsősorban az erőművi gőz-víz keringető és magas hőmérsékletű füstgázrendszerek kritikus pontjaira telepítik. Lengéscsillapítókkal, merev rugókkal és egyéb alkatrészekkel kombinálva egy teljes csővezeték rugalmas visszatartó rendszert alkotnak.

Kazánterület: Főgőzvezetékeken, hideg és meleg utánmelegítő csővezetékeken, túlhevítő kimeneti csatornákon stb. használják. Elnyeli a kazántest és a csatlakozó csővezetékek függőleges és vízszintes hőelmozdulását, megakadályozza a túlzott feszültséget a gyűjtőfúvókák csatlakozásainál és csökkenti a hegesztési repedések kockázatát.

Turbina terület: Fő gőzcsövekre, magas hőmérsékletű újramelegítő gőzcsövekre és nagynyomású bypass csővezetékekre telepítve. A precíz alátámasztás révén korlátozza a turbina interfészekre átvitt erőket és nyomatékokat, biztosítja a tengelybeállítás pontosságát és csökkenti a vibráció hatását a turbinaházra.

Nagynyomású tápvíz-rendszer: A nagynyomású tápvízvezetékeken és az attemperációs vízvezetékeken a rugós függesztők/tartók támogatják a nagy teherbírású csővezetékeket, miközben alkalmazkodnak a hőmérséklet-változásokhoz, fenntartják a csővezeték lejtését, és elkerülik a korlátozott elmozdulás okozta kavitációt vagy vízkalapács-problémákat.

Füstgáz és kéntelenítő/denitrifikációs rendszer: Nagy átmérőjű füstgáz/levegő csatornákhoz, GGH bemeneti/kimeneti csatornákhoz és kéntelenítő torony csatlakozó csatornákhoz. Ezek a vékonyfalú szerkezetek jelentős hőtágulást tapasztalnak. A rugótámaszok kompenzálják ezt az elmozdulást, csökkentik a karimás csatlakozási feszültséget, és a tágulási hézagokkal együttműködve védik a teljes füstgázrendszert.

Nukleáris energia hagyományos sziget: Másodlagos kör fő gőz-, fő tápvíz- és egyéb csővezetékeken használják. Megfelel a nukleáris energia konzisztencia-ellenőrzési követelményeinek, és teljes anyagminőségi tanúsítványokat és támogató funkciók minősítési jelentéseket biztosít.

Minőségbiztosítás és gyári lehetőségek

Jiangsu tartományban található gyárunk teljesen automatikus harmonikagyártó sorokkal, CNC vágó- és hegesztőrendszerekkel, valamint tanúsított roncsolásmentes vizsgálati (NDT) csapattal rendelkezik.

Minden termék átfogó házon belüli tesztelésen esik át a kiszállítás előtt.

A házon belüli vizsgálat a következőket tartalmazza: méret- és szemrevételezés, PMI (pozitív anyagazonosítás), keménységvizsgálat, MT/PT roncsolásmentes vizsgálat (ahol alkalmazható), rugóterhelési vizsgálat (terhelés-elmozdulás görbékkel) és bevonatvastagság mérés.

A gyári vizsgálati jelentések (FTR) és az anyagvizsgálati jelentések (MTR) rendelkezésre állnak.

A házon belüli tesztelés nem minősül harmadik fél által az ILAC által akkreditált tesztelésnek. A harmadik fél által végzett vizsgálatok vagy laboratóriumi vizsgálatok külön, opcionális szolgáltatásként érhetők el.

Választható külső ellenőrzési szolgáltatások (külön idézve):

1. Anyagvizsgálat: kémiai összetétel elemzés, szakítóvizsgálat, Charpy alacsony hőmérsékletű ütésvizsgálat és keménységvizsgálat.

2. Hegesztési NDT: Mágneses részecskék vizsgálata (MT), Folyadékáthatoló vizsgálat (PT), Ultrahangos vizsgálat (UT) és Radiográfiai vizsgálat (RT).

3. Rugóterhelési teljesítmény vizsgálata, beleértve a terhelés-elmozdulás görbéit.

4. Tűzihorganyzás/epoxi bevonat korrózióvédelmi vizsgálata.

5. Tanúi tesztelés, gyári felügyelet és szállítás előtti ellenőrzés (PSI).

Termékeink terhelési pontossága, tesztelési szabványai és dokumentációs rendszereink a LISEGA nemzetközi csőtartó rendszerhez viszonyítva vannak. Ellentétben a szabványos hazai gyártókkal, amelyek csak magát a terméket szállítják, minden rugóegységhez terhelés-elmozdulás görbét biztosítunk; Ezenkívül megkönnyítjük a harmadik fél által végzett SGS-teszteléseket és a szemtanúkkal végzett ellenőrzéseket, valamint támogatjuk a PE/CPE mérnökök dokumentum-ellenőrzését a tengerentúli projekteknél.

Minőségirányítási rendszerünk ISO 9001:2015 tanúsítvánnyal rendelkezik, és minden termékünk megfelel a nemzetközi szabványoknak, beleértve az ASME, CE és API szabványokat. A teljes átvételi dokumentáció a projekt követelményeinek megfelelően biztosítható.

Mérnöki támogatás és szolgáltatások

A világszerte több mint 45 országba szállított csővezeték-berendezések tapasztalataira támaszkodva átfogó kiválasztást, telepítést és hosszú távú műszaki támogatást biztosítunk az erőművi rugótámaszok minden tételéhez:

▶  Kiválasztás számítása: Kapjon csővezeték-feszültségelemzési jelentéseket, és javasoljon megfelelő támasz-/akasztótípusokat, rugóállandókat és beépítési magasságokat.

▶  Gyors válasz: Az értékesítés előtti műszaki megkeresésekre és árajánlatokra egy munkanapon belül válaszolunk.

▶  Helyszíni felügyelet és tanúskodás: A tesztelési folyamatok ügyfél vagy harmadik fél helyszíni szemtanúinak támogatása.

▶  Telepítési és üzembe helyezési útmutató: Részletes szerelési kézikönyveket és hideg állapotú beállítási javaslatokat biztosít, szükség esetén távoli videós segítséggel.

▶  Pótalkatrészek szervizelése: Minden gyártási tétel rugókalibrációs feljegyzéseit őrizze meg, lehetővé téve a csererugó-szerelvények gyors szállítását.

Ha megbeszéléseket szeretne folytatni a Power Plant Spring Support konfigurációs megoldásairól konkrét projektekhez, vagy ha releváns projektreferenciát szeretne szerezni, kérjük, lépjen kapcsolatba műszaki értékesítési csapatunkkal. Részletes terhelés-elmozdulás számítási lapokat és ajánlott elrendezéseket biztosítunk a tényleges munkakörülmények alapján, nem csupán a szabványos modellek listáját, így segítve Önt a teljes beszerzési költségek szabályozásában, miközben garantálja a csővezeték biztonságos működését.
