Tianshun, ipari csővezeték-alkatrészek, kellékek gyártójaMetal Bellows tágulási hézagOlyan megoldások, amelyek alkalmasak a hőtágulásra, a csővezeték mozgásának elnyelésére és a megbízható működés támogatására igényes ipari körülmények között. A megfelelő harmonikaanyag, mozgáskonfiguráció és nyomásérték kiválasztásával a mérnökök csökkenthetik a csővezetékek túlzott igénybevételét, megvédhetik a csatlakoztatott berendezéseket, és javíthatják az ipari csőrendszerek hosszú távú teljesítményét.

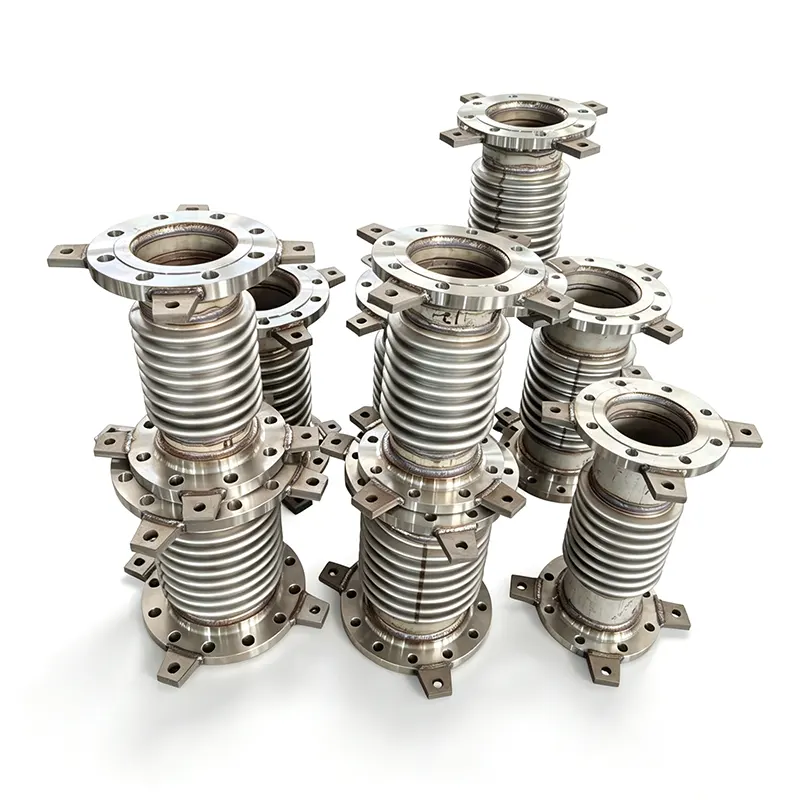

A fém harmonika tágulási csatlakozás egy rugalmas csőalkatrész, amely kompenzálja a hőmérséklet-ingadozások, a mechanikai elmozdulások és a kiválasztott üzemi terhelések okozta méretváltozásokat. Hullámos fémharmacskái kiviteltől függően axiális, oldalirányú vagy szögletes mozgást tudnak fogadni. A gyakori alkalmazások közé tartozik az energiatermelés, a petrolkémiai feldolgozás, a távfűtés, a vízkezelés és az ipari gyártás. A megfelelő kötés kiválasztása megköveteli az üzemi nyomás, a hőmérséklet, a folyadékkompatibilitás, a mozgási követelmények, a kifáradási élettartam és a telepítés körülményeinek alapos értékelését. Ez az útmutató elmagyarázza a fém harmonika dilatációs hézagok működését, összehasonlítja a gyakori konfigurációkat, felvázolja az anyagválasztás szempontjait, és kiemeli azokat a minőségi ellenőrzéseket, amelyeket az ipari vásárlóknak meg kell beszélniük egy minősített beszállítóval, például a Tianshunnal.
A fém harmonika tágulási csatlakozás egy csőrendszerbe szerelt rugalmas csatlakozó, amely lehetővé teszi a mozgást, miközben fenntartja a szükséges nyomáshatárt. Elsődleges alkotóeleme egy vékony falú fémharang, amely egy sor hullámosítással van kialakítva. Ezek a hullámok szabályozott alakváltozást tesznek lehetővé anélkül, hogy a teljes csőnek szabadon kell mozognia.
Ellentétben a merev csőcsatlakozással, amely átviszi a hőelmozdulást a környező alkatrészekbe, a megfelelően megtervezett tágulási hézag megfelelő helyet biztosít a mozgáshoz. Ez segít a csőhorgonyokra, támasztékokra, szivattyúkra, szelepekre és hőcserélőkre átvitt terhelések kezelésében.
Egy tipikus összeállítás a következőket tartalmazhatja:
A megfelelő konstrukció a csőelrendezéstől, a működési környezettől és a műszaki számításoktól függ. A termékkel kapcsolatos információkért látogasson el a Tianshun fémharang tágulási csukló termékoldalára.
Az ipari csővezetékek kitágulnak, amikor hőmérsékletük emelkedik, és összehúzódnak, amikor lehűlnek. A berendezés vibrációja, a beépítési tűrések és a szerkezeti elmozdulások további mozgást okozhatnak. Ha ezeket a változásokat nem alkalmazzák megfelelően, növelhetik a csővezetékek és a csatlakoztatott berendezések feszültségét.
A hullámos harmonika a tervezett mozgási határain belül rugalmasan deformálódik, elnyeli az elmozdulás meghatározott részét. Az ízület konfigurációjától függően a mozgás történhet egy irányban vagy irányok kombinációján keresztül.
A nyomás tolóerő egy másik fontos szempont. A harmonika hatásos területére ható belső nyomás olyan erőt generálhat, amelyet a rendszer kialakításának vissza kell tartania vagy ki kell egyensúlyoznia. Az alkalmazástól függően horgonyokra, vezetőkre, kötőrudakra és nyomáskiegyensúlyozott konfigurációkra lehet szükség.
Következésképpen a fém harmonika tágulási hézagot a csővezetékek átfogó rugalmassági és feszültségelemzése részeként kell kiválasztani, nem pedig elszigetelt tartozékként kezelni.
A fém harmonika tágulási hézagok alkalmazkodnak a számított hőeltoláshoz hideg és meleg csőrendszerekben. Ez segíthet csökkenteni a túlzott terhelést, amelyet a visszafogott tágulás és összehúzódás okoz, feltéve, hogy a kötés mérete és felszerelése megfelelő.
Az ellenőrizetlen csőterhelések hatással lehetnek a szivattyú fúvókáira, a szelepcsatlakozásokra, a turbina interfészeire és a hőcserélő csatlakozásokra. Egy megfelelően megtervezett tágulási hézag segíthet kezelni ezeket a terheléseket azáltal, hogy lehetővé teszi a meghatározott mozgást a csőelrendezésen belül.
A rozsdamentes acél és a válogatott erősen ötvözött harmonikaanyagok a nyomás, a hőmérséklet és a technológiai közegek különböző kombinációihoz rendelhetők. A megfelelő anyagminőséget meg kell erősíteni a tényleges vegyi expozíció és a működési feltételek alapján.
Axiális, univerzális, csuklós, gimbal és nyomáskiegyenlített kialakítások különböző módokat kínálnak a mozgáshoz. Ez lehetővé teszi a mérnökök számára, hogy a csatlakozási konfigurációt a csőelrendezéshez igazítsák, ahelyett, hogy minden alkalmazáshoz egyetlen tervre hagyatkoznának.
Ezek az előnyök a helyes tervezéstől, az anyagok kompatibilitásától, a megfelelő támasztékoktól és a gyártó beépítési követelményeinek betartásától függenek. A tágulási hézag nem tudja kompenzálni a nem megfelelő csőtámasztást vagy a helytelenül kialakított horgonyrendszert.
A különböző dilatációs hézag konfigurációk különböző mozgási és nyomás-tolóerő követelményeket szolgálnak ki. E különbségek megértése segít a vásárlóknak kiválasztani a megfelelő terméket.
| Ízület típusa | Elsődleges mozgási képesség | Tipikus tervezési szempont |
|---|---|---|
| Axiális tágulási hézag | Axiális tömörítés és kiterjesztés | A csőrendszer vezérléséhez megfelelő horgonyok és vezetők szükségesek. |
| Univerzális dilatációs hézag | Elsősorban oldalirányú mozgás, kiviteltől függően szöglehetőség | Két középső orsóval összekapcsolt harmonika nagyobb mozgási rugalmasságot biztosít. |
| Csuklós tágulási hézag | Szögmozgás meghatározott síkban | A csuklópántos hardver szabályozza a mozgást, és segít visszafogni a nyomást. |
| Gimbal tágulási hézag | Szögmozgás több síkban | Gimbal hardver szabályozza a forgást, miközben kezeli a nyomást. |
| Nyomáskiegyenlített tágulási hézag | Mozgás az adott konfigurációnak megfelelően | Arra tervezték, hogy kiegyensúlyozza a nyomóerőt ott, ahol a hagyományos visszatartás nem megfelelő. |
| Külső nyomású tágulási hézag | Axiális mozgás, kiviteltől függően | Alkalmas lehet jelentős axiális kompressziós kapacitást igénylő alkalmazásokhoz. |
Az egyes konfigurációk mozgási kapacitása függ a geometriától, a harmonika felépítésétől, a nyomástól, a hőmérséklettől és a fáradási követelményektől. A mérnököknek meg kell erősíteniük a megengedett kombinált mozgásokat, ahelyett, hogy ellenőrzés nélkül adnának hozzá egyedi mozgásértékeket.
Az anyagválasztás befolyásolja a korrózióállóságot, a hőmérsékleti képességet, a rugalmasságot és a fáradási teljesítményt. A megfelelő specifikációnak figyelembe kell vennie a technológiai közeget, valamint a működés során tapasztalt mechanikai feltételeket.
A Tianshun közzétett termékinformációi a következő jellemző opciókat sorolják fel. Ezek referencia tartományok, és nem értelmezhetők úgy, mint minden terv egyidejű értékelése.
| Paraméter | Közzétett tipikus tartomány vagy opció | Amit a vásárlóknak meg kell erősíteniük |
|---|---|---|
| Névleges átmérő | DN50–DN3000; nagyobb vagy nem szabványos méretek is szóba jöhetnek | A tényleges csatlakozási méret, a szemtől szembeni hossz és a rajzkövetelmények |
| Tervezési nyomás | PN10, PN16, PN25, PN40 | Névleges nyomás a megadott üzemi hőmérsékleten |
| Tervezési hőmérséklet | -196°C és +800°C között | Megengedett hőmérséklet a kiválasztott anyaghoz és konstrukcióhoz |
| Fújtató anyaga | SS304, SS316L, Inconel 625 és egyéb lehetőségek | Korrózióval való kompatibilitás és anyagtanúsítvány |
| Kapcsolatok | Karimás vagy hegesztett végek | Alkalmazható karimaszabvány, méretek és hegesztési követelmények |
| Fáradt élet | 1000, 3000 vagy 5000 ciklus meghatározott kiviteleknél | Számított ciklus élettartam a tényleges mozgási és nyomásviszonyok mellett |
A tényleges megengedett nyomást, hőmérsékletet és mozgást ellenőrizni kell a kiválasztott kötésnél. Ezek a paraméterek kölcsönösen függenek egymástól, és az egyik kategória legigényesebb értéke nem érvényesül automatikusan, ha más működési feltételek megváltoznak.
A fém harmonika tágulási hézagokat olyan iparágakban használják, ahol a csővezetékek szabályozott mozgása és megbízható elszigetelése fontos.
A mérnököknek minden egyes alkalmazásnál értékelniük kell a folyadékösszetételt, a tervezési nyomást, az üzemi hőmérsékletet, az indítási és leállítási ciklusokat, a vibrációt és a lehetséges átmeneti terheléseket. Ezek a részletek határozzák meg, hogy megfelelő-e a fém harmonikakötés, és melyik konfigurációt kell megadni.
A megbízható kiválasztási folyamat a pontos üzemi adatokkal kezdődik. Ha csak a névleges csőátmérő alapján választunk egy csatlakozást, az nem megfelelő mozgási kapacitást vagy nem megfelelő nyomásértéket eredményezhet.
A Tianshun szabványos és testreszabott fém harmonika tágulási hézagokat kínál. A nem szabványos rendszerek esetében a csővezeték-rajzok és az üzemeltetési adatok megosztása segít a mérnöki csapatnak felmérni a szükséges konfigurációt és specifikációkat.
Még egy megfelelően megtervezett tágulási hézag is idő előtt meghibásodhat, ha helytelenül van felszerelve, vagy ha a megadott határokon kívül elmozdulnak. Ezért a telepítés és a karbantartás során kövesse a jóváhagyott rajzokat és a gyártó utasításait.
Szerviz közben ellenőrizze, hogy nincs-e látható deformáció, korrózió, szivárgás, szokatlan vibráció és a védőelemek sérülése. Tekintse át a működési feltételek minden olyan változását, amely befolyásolhatja a kifáradási élettartamot vagy a mozgási kapacitást. Az ellenőrzési időközöknek a szolgáltatás súlyosságán, a berendezés kritikusságán és az alkalmazandó karbantartási programon kell alapulniuk.
Nagynyomású, magas hőmérsékletű vagy veszélyes közegű rendszerek esetén az ellenőrzést és a javítást szakképzett személyzetnek kell elvégeznie a vonatkozó biztonsági eljárások szerint. A sérült csőmembránt megfelelő műszaki értékelés nélkül nem szabad újra üzembe helyezni.
Fő célja, hogy alkalmazkodjon a hőtágulás, összehúzódás vagy más elmozdulás által okozott meghatározott csőmozgáshoz, miközben segíti a csőrendszeren áthaladó terhelések kezelését.
Az axiális tágulási hézag elsősorban a cső középvonala mentén való összenyomást és meghosszabbítást teszi lehetővé. Az univerzális dilatációs csukló két harmonikaelemet használ, amelyeket egy középső orsó választ el egymástól, hogy nagyobb oldalirányú mozgást biztosítson, és a kialakítástól függően további szöglehetőséget biztosít.
Nincs egyetlen legjobb anyag minden alkalmazáshoz. Az SS304, SS316L, SS321, Inconel 625 és más ötvözetek különböző körülmények között megfelelőek lehetnek. A kiválasztásnak a folyadékkompatibilitáson, a hőmérsékleten, a nyomáson, a fáradási követelményeken és a gyártó műszaki értékelésén kell alapulnia.
Az élettartam függ a mozgási ciklusok számától és nagyságától, a nyomástól, a hőmérséklettől, a korróziótól, a vibrációtól, a telepítés minőségétől és a karbantartástól. Az univerzális élettartam-becslés helyett kérjen kifáradási élettartam számítást a megadott működési tartományra.
Nem. A tágulási hézagok általában nem helyettesítik a megfelelő csőtartók, horgonyok és vezetők szükségességét. Ezek az alkatrészek szabályozzák a cső súlyát, beállítását és mozgását, hogy a csatlakozás a tervezési határokon belül működjön.
A Tianshun termékinformációi szabványos és testreszabott terveket írnak le, beleértve a nem szabványos méreteket és a különböző anyagopciókat. A vevőknek rajzokat, működési feltételeket, mozgási követelményeket és csatlakozási adatokat kell benyújtaniuk a megvalósíthatóság megerősítéséhez és a tervspecifikus árajánlat megszerzéséhez.
A fém harmonika tágulási csatlakozás fontos eleme az ipari csőrendszereknek, amelyeknek alkalmazkodniuk kell a hőmozgáshoz, kezelniük kell az elmozdulást, és meg kell védeniük a csatlakoztatott berendezéseket a túlzott mechanikai terheléstől. A megbízható teljesítmény a harmonika megfelelő anyagának megválasztásától, a mozgási konfigurációtól, a nyomásértéktől és a kifáradási élettartamtól függ, miközben biztosítja a megfelelő beépítést és támasztószerkezetet. A Tianshun szabványos és testreszabott megoldásokat kínál számos ipari csővezeték-követelményhez, az anyagok nyomon követhetőségével és a termékinformációkban ismertetett vizsgálati lehetőségekkel. A projekthez megfelelő konfiguráció meghatározásához tekintse át a Tianshun fémharang tágulási hézag specifikációit éslépjen kapcsolatba velünkműködési paramétereivel, műszaki rajzaival és beszerzési követelményeivel, hogy megvitassák az anyagválasztást, az egyedi tervezést és a csővezetékrendszerére szabott megoldást.
