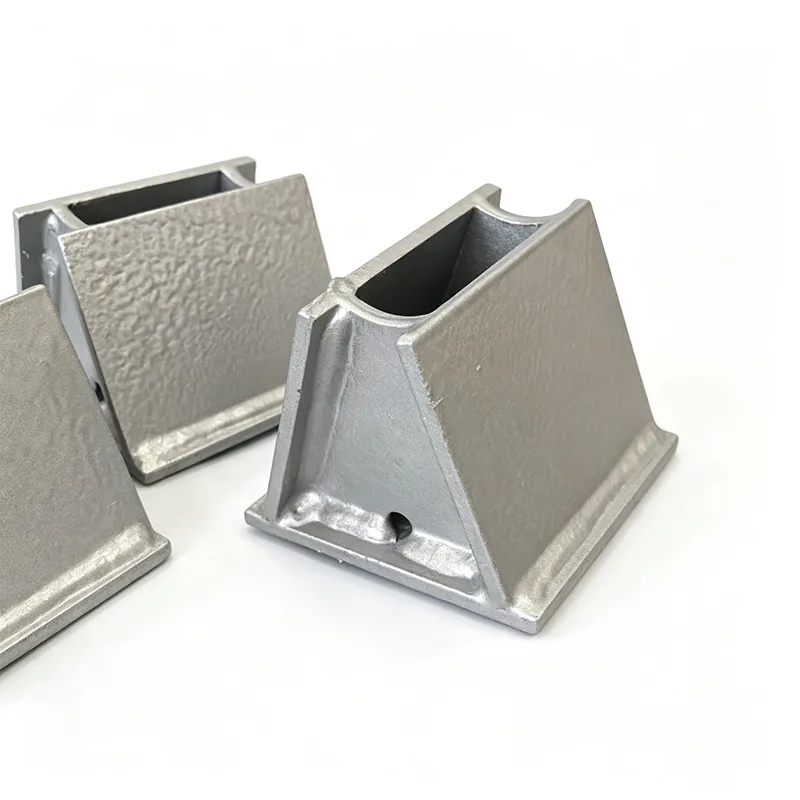

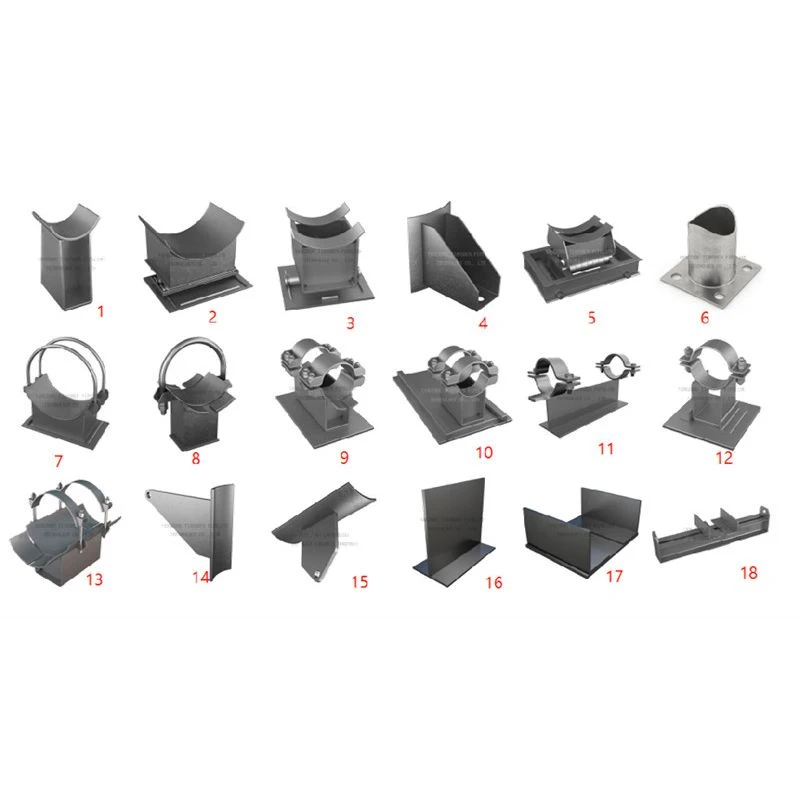

Állítható magasságú csőtalptartó

Papíron a csővezeték magassága rögzített szám. A helyszínen ritkán van. Az acéloszlopok leülepednek. Az alapok kissé eltolódnak. A rugótámaszok jobban vagy kevésbé összenyomódnak, mint a feszültségmodell előrejelezte. Ha a cső 10 mm-rel túl magasan vagy 15 mm-rel túl alacsonyan végződik a szivattyú szívófúvókáján vagy a kompresszor karimáján, a csatlakozás helyére kényszerítése olyan fúvókaterhelést jelent, amelyre a berendezést soha nem tervezték. A legegyszerűbb módja annak, hogy ezt a magasságot helyesen állítsa be – és tartsa helyesen – egy állítható csősaruval.

2012 óta gyártunk állítható magasságú csőtalptartót Jiangsu-i üzemünkben. Maga a kialakítás nem bonyolult, de a holtsúly, a hőmozgás és a vibráció mellett is megbízhatóan megtartani kell. Állítható cipőink ezt teszik jelenleg gőzfejek alatt Délkelet-Ázsiában, hűtött vízvezetékek alatt a Közel-Keleten és LNG-csőállványok alatt Észak-Amerikában.

Paraméter táblázat	Példa
Támogatás típusa	Merev, rugós, görgős, csúszó
Csőméret (NPS/DN)	1/2" - 60" (DN15 - DN1500)
Anyagszabvány	ASTM A36, SS304, SS316, A105
Tervezési szabvány	MSS SP-58, ASME B31.1
Max. Tervezési terhelés	1000 kN-ig
Hőmérséklet tartomány	-29°C és +650°C között
Felületvédelem	Tűzi horganyzott (HDG), epoxi

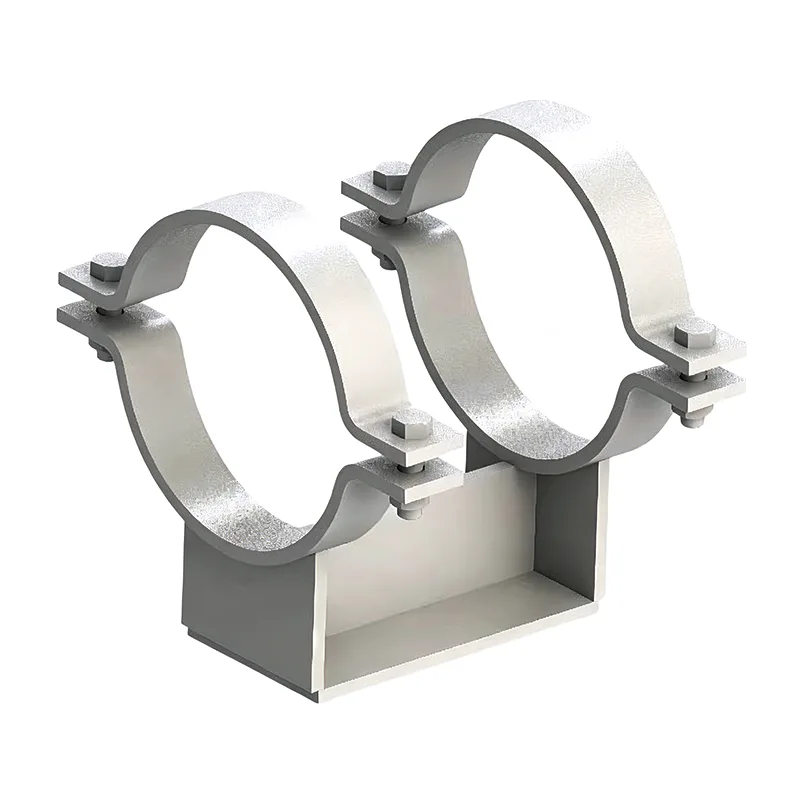

Befogási stílus	Kétcsavaros, háromcsavaros, U-csavar
Szigetelés típusa	Meleg szigetelés / hideg szigetelés (kriogén)

Hogyan működik a kiigazítás – és miért marad a helyén

A szerelvény magja egy menetes szár, amely a csőtartó és az alaplap között fut. Az állítóanya elfordítása finom lépésekben emeli vagy süllyeszti a csövet. A magasság beállítása után két független reteszelő mechanizmus lép működésbe:

A fő testhez nyomatékos erős rögzítőanya megakadályozza a függőleges terhelés alatti kúszást.

Nagyobb méretben másodlagos rögzítőcsavar vagy osztott gallér, amely mechanikusan blokkolja a forgást, még a dugattyús kompresszorok vagy a nagy átfolyású gázvezetékek tartós rezgése esetén is.

Szállítás előtt minden cipőt gyári terhelésen tesztelnek a névleges kapacitásának 1,5-szeresére. A menetes alkatrészek kerek rúdból vannak megmunkálva - nem menetes rúdból vágják -, így a teherhordó menetek teljes profilúak, és mentesek a feszültségemelőktől, amelyek hajlításkor megrepedhetnek egy szabványos csapot.

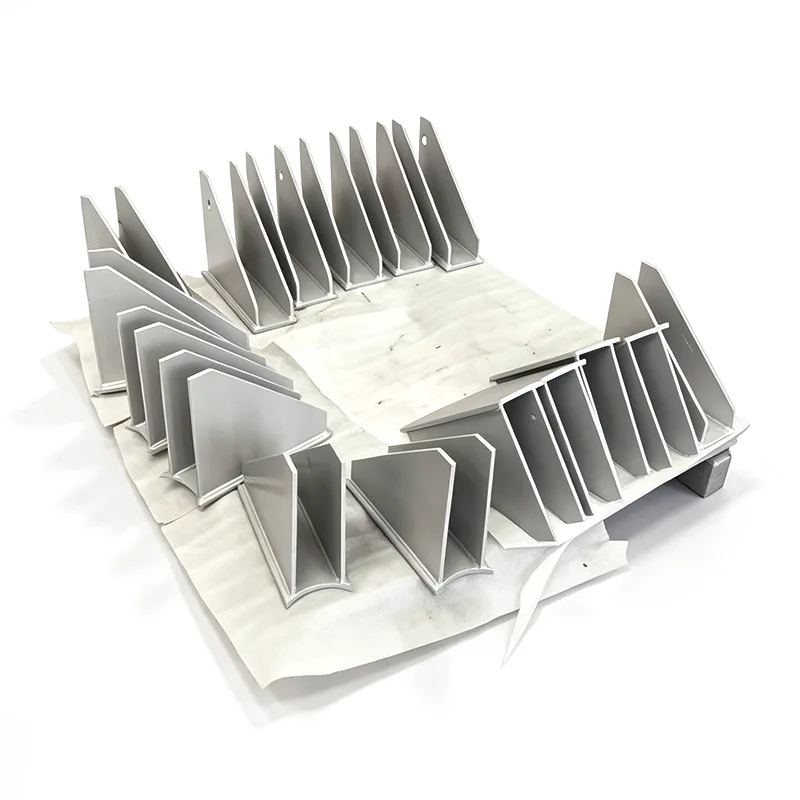

Szolgáltatásának megfelelő anyagok

A szabványos állítható cipők szénacélból készülnek, és az alapértelmezett korrózióvédelem a tűzihorganyzás. Korrozív vagy lemosható környezetekhez 304 vagy 316 literes rozsdamentes változatokat szállítunk. A menetfelületeket az összeszerelés során pattanásgátló anyaggal vonják be, hogy megakadályozzák a beragadást – ez azért fontos, mert a helyszínen nem forgatható beállító anya már nem állítható.

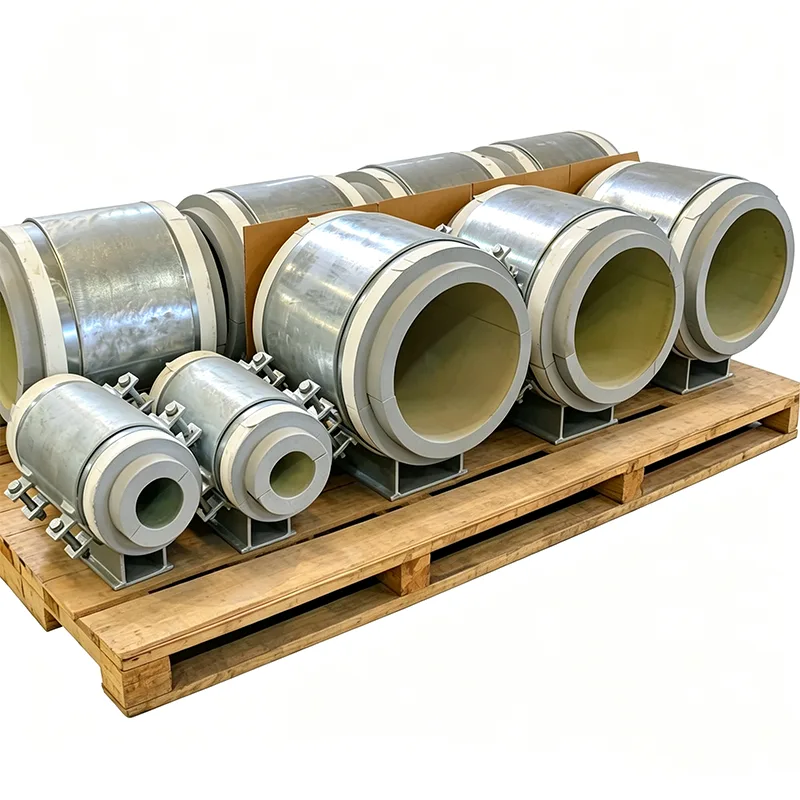

Ha az állítható magasságú csőpapucstartó meleg vagy hideg, egy teherhordó szigetelőblokkot (PIR vagy cellás üveg) építünk be a csőtartó és a tartószár közé. A szigetelés mérete a csőszigetelés vastagságához igazodik, és a párazáró út folyamatos marad – nincsenek hideg foltok, nincs páralecsapódás.

Ahol az állítható csőpapucsok különbséget tesznek

Szivattyú és kompresszor szívó- és nyomócsövek, ahol a fúvókák terhelésének a gyártó által megengedett határokon belül kell maradnia.

Csőtartó állvány alátámasztása a talajban lerakódásnak vagy fagyemelkedésnek kitett területeken.

Olyan vezetékek, amelyeknek pontos lejtőre van szükségük a vízelvezetéshez vagy a folyamatáramláshoz, például a kazán lefúvató csövek vagy tüzelőanyag-gáz vezetékek.

Rugós támasztékú rendszerek, ahol a hideg helyzet finomhangolást igényel az ideiglenes támasztékokról történő terhelés átadása után.

Utólagos felszerelések és bekötések, ahol a meglévő csőmagasság nem teljesen egyezik az új elvezetéssel.

A legtöbb állítható támaszték a piacon vagy korlátozott utazási lehetőséggel rendelkező katalóguscikk, vagy teljesen egyedi darab, hosszú átfutási idővel. Mi a kettő között ülünk: elvállalhatunk egy szabványos kialakítást, és módosíthatjuk a magassági tartományt, az alaplemez méreteit vagy a szigetelés vastagságát a projekt specifikációinak megfelelően – általában ugyanazon az átfutási időn belül, mint egy rögzített cipő esetében. Mérnöki csapatunk közvetlenül az Ön izometriájáról és támogatási listájáról dolgozik, és a rajz véglegesítése előtt megkérdezi Önt a hidroteszt terheléséről, a tervezési hőmérsékletről és a várható mozgásról. Az ilyen szintű ellenőrzés az, ami egy egyszerű állítható cipőt támasztékká változtat, amelyet nem kell újra meglátogatnia az üzembe helyezés során.

GYIK

K: Mekkora beállítási tartományt tud biztosítani?

V: A szabványos kivitelek ±25 mm-től ±100 mm-ig terjednek. Nagyobb választék is lehetséges – mondja el, mire van szüksége.

K: A beállítás rezgés alatt is megmarad?

V: Igen. Minden méretnél biztosítóanyát és mechanikus elfordulásgátlót használunk. A szerelvényt gyárilag tesztelték, hogy ciklikus terhelés mellett is stabil maradjon.

K: Beállítható a cipő, miközben a cső meg van töltve?

V: A kisebb vágási beállításokat általában holtteher alatt lehet elvégezni. Nagyobb korrekciók esetén javasoljuk, hogy először tehermentesítse a menetek védelme érdekében.

K: Kínál-e változatot szigetelt hideg- vagy melegcsövekhez?

V: Igen. Az Ön szigetelési vastagságának megfelelő méretű teherhordó szigetelőblokkot integrálunk egy lezárt párazáró pályával kiegészítve.

Mielőtt bármely termék elhagyná létesítményünket, egy teljes házon belüli tesztprogramot hajt végre

A teljes házon belüli tesztprogramot minden terméknél teljesítik a szállítás előtt. A méret- és szemrevételezés, a PMI (pozitív anyagazonosítás), a keménységvizsgálat, az MT/PT roncsolásmentes vizsgálat, ha alkalmazható, a rugóterhelési vizsgálat terhelés-elmozdulás görbékkel és a bevonat vastagságának mérése mind a program részét képezik. A gyári vizsgálati jelentések (FTR) és az anyagvizsgálati jelentések (MTR) rendelkezésre állnak.

Kérjük, vegye figyelembe: a házon belüli tesztelés nem egyenlő az ILAC által akkreditált, harmadik fél által végzett teszteléssel

Ha harmadik fél által végzett vizsgálatra vagy laboratóriumi vizsgálatra van szükség, azt külön választható szolgáltatásként kínáljuk.

Külön idézett opcionális külső ellenőrzési szolgáltatások

1. Anyagvizsgálat

Az ebbe a kategóriába tartozó szolgáltatások közé tartozik a kémiai összetétel elemzése, a szakítóvizsgálat, a Charpy-féle alacsony hőmérsékletű ütésvizsgálat és a keménységvizsgálat.

2. NDT hegesztés

A kínált módszerek a mágneses részecskék tesztelése (MT), a folyadék behatoló vizsgálata (PT), az ultrahangos vizsgálat (UT) és a radiográfiás vizsgálat (RT).

3. Rugóterhelési teljesítményteszt

A terhelés-elmozdulás görbéi ennek a vizsgálatnak a részét képezik.

4. Tűzi horganyzás / epoxi bevonat korrózióvédelmi ellenőrzése

5. Tanúi tesztelés, gyári felügyelet és szállítás előtti ellenőrzés (PSI)

Miért állunk ki

LISEGA nemzetközi csőtartó rendszer, mint mércénk

Terhelési pontosságunkat, vizsgálati szabványainkat és dokumentációs rendszereinket a LISEGA nemzetközi csőtartó rendszerhez mérjük.

Túl a szabványos hazai beszállítói modellen

Míg egy szabványos hazai gyártó csak a terméket szállítja, mi minden rugóegységhez mellékelünk egy terhelés-elmozdulás görbét. Ezenkívül segítséget nyújtunk a harmadik fél által végzett SGS-tesztekben és a szemtanúkkal végzett ellenőrzésekben, valamint támogatjuk a PE/CPE mérnöki dokumentum-ellenőrzést a tengerentúli projekteknél.
