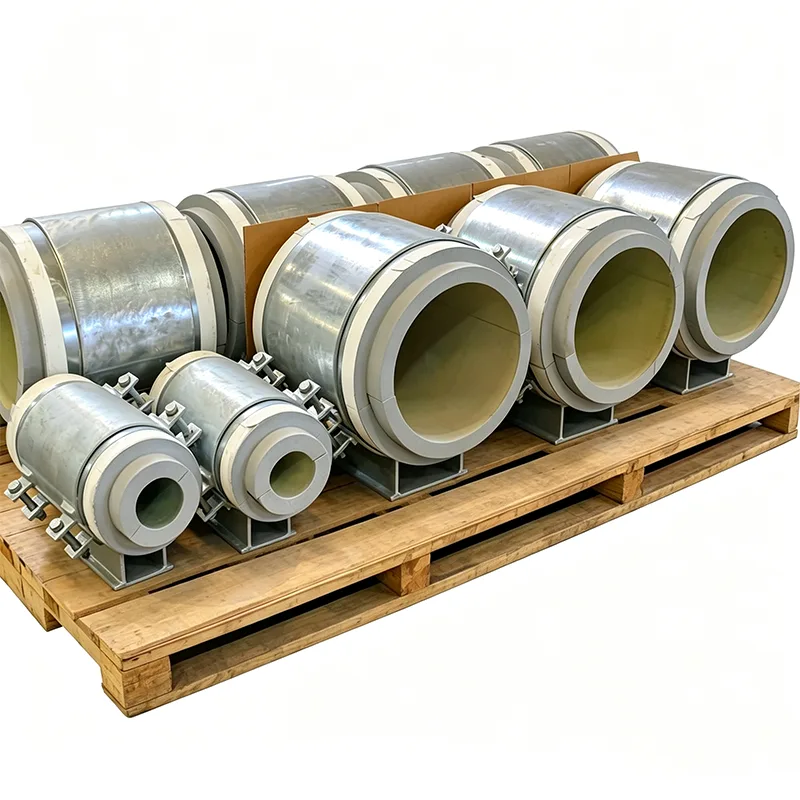

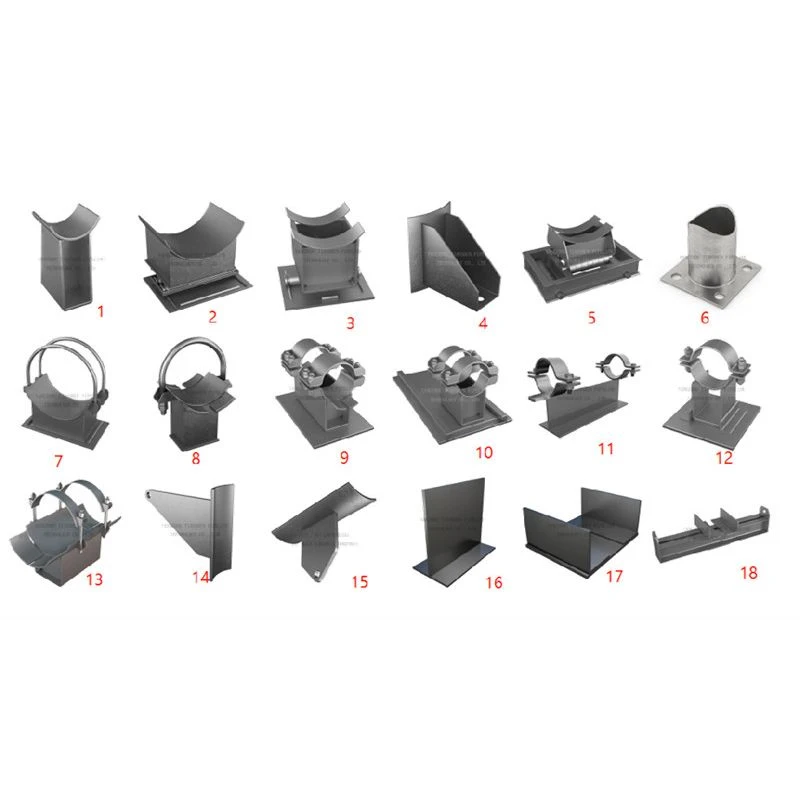

Hidegcipő szigetelt csőtartók

Amikor egy cső nulla alatti hőmérsékletű közeget szállít, minden fém-fém érintkezés a tartószerkezettel hőzárlattá válik. A hideg végighalad az acélon, lehűti a tartógerendát, és kiszívja a nedvességet a levegőből. Az eredmény jég a szerkezeten, csepegő víz és korrózió, amely alááshatja a támasztékot jóval azelőtt, hogy maga a cső bármiféle probléma jelét mutatná. Egy hidegcipő megállítja az események láncolatát a forrásnál.

A Yangzhou Tianshunnál 2012 óta gyártunk hidegcipős szigetelt csőtartókat etilén terminálokhoz, ammóniás hűtőberendezésekhez, hűtött vízhálózatokhoz és LNG-tartály másodlagos elszigetelési területeihez. A működési elv nem változott: helyezzen be egy hőálló, de szerkezetileg merev blokkot a hidegcső és a melegacél közé. A mérnöki kihívás – és a különbség az öt évig működő hidegcipő és a három évtizedig tartó hidegcipő között – abban rejlik, hogy ezt a blokkot hogyan tartják be, hogyan zárják le, és hogyan illesztik az adott hidegszolgálati feltételekhez.

Hogyan szakítja meg a hidegcipő a termikus utat

A kontúros fémbölcső belsejében hidegcső található, de nem érinti közvetlenül a bölcső acélját. Ehelyett egy nagy sűrűségű szigetelőblokk viseli a cső súlyát. Ezt a blokkot nemcsak a hővezető képessége, hanem a legalacsonyabb üzemi hőmérséklet melletti nyomószilárdsága miatt is választják. A legtöbb alkalmazáshoz -196°C-ig cellás üveget vagy nagy sűrűségű PIR-t használunk. A blokk úgy van megmunkálva, hogy az egyik oldalon illeszkedjen a cső külső átmérőjéhez, a másik oldalon pedig a cipő alaplemezéhez, így biztosítva a teljes felületi érintkezést és pontszerű terhelés nélkül.

A hidegcipős szigetelt csőtartók oldalfalai mind a négy oldalról körülzárják a szigetelőblokkot. Ez két dolgot tesz: megakadályozza a blokk elmozdulását az oldalirányú csőmozgás hatására, és megvédi a szigetelést a mechanikai sérülésektől. A blokk alatti acél alaplemez az egyetlen terhelési út a szerkezethez, és mivel a blokk egy összefüggő szilárd réteg, nincs közvetlen fém-cső vezetési út – a hideghíd megszakadt.

A nedvesség távoltartása hosszú távon

Hideg csövön a párazáró rés kondenzációs ponttá válik. A víz felhalmozódik, megfagy és kitágul, végül belülről tönkreteszi a szigetelést. Hidegcipő-tervezésünk háromféleképpen kezeli ezt:

Maga a szigetelőblokk zárt cellás, nagyon alacsony vízpára-áteresztő képességet biztosít még akkor is, ha a külső köpeny megsérül.

Folyamatos fém köpenyprofilt biztosítunk a cipőtest körül. A csőszigetelésen a helyszínen felvitt párazáró ragasztóval vagy ragasztószalaggal közvetlenül erre a köpenyre ragasztható, így sértetlen burkolat jön létre.

Kültéri telepítéseknél vagy mosóhelyiségeknél rugalmas tömítőanyagot viszünk fel a cipő oldalfala és a csőszigetelő köpeny közé a határfelületen, és egy másodlagos nedvességzárót adunk hozzá.

Anyagok, amelyek alacsony hőmérsékleten is ellenállnak

A hidegcipő szerkezeti acél részei nem válhatnak rideggé hidegben. A szabványos szerkezeti szénacél jóval fagypont felett veszít szívósságából. Hidegcipőtestekhez és alaplemezekhez a következőket használjuk:

Alacsony hőmérsékletű szénacél (ASTM A350 LF2 vagy azzal egyenértékű) akár -46°C-ig használható.

Ausztenites rozsdamentes acél (304L, 316L) kriogén alkalmazásokhoz -196°C-ig, ahol a szénacél rideg lenne.

Minden teherhordó acél Charpy ütésvizsgálati értékekkel rendelkezik az EN 10204 Type 3.1 tanúsítvány szerinti minimális tervezési hőmérsékleten. A csavarozás A320 L7 vagy rozsdamentes, a test anyagához igazodva.

Hidegzsugorodás befogadása

Egy hidegcső összehúzódik. A környezeti hőmérsékletről -162°C-ra hűtött 20 méteres rozsdamentes acél vezeték több mint 30 milliméterrel zsugorodik. Ha a hidegpapucsot mereven rögzítik a szerkezethez, akkor ez a mozgás axiális feszültségként átmegy a csőfalba. Ezt úgy kezeljük, hogy egy alacsony súrlódású csúszólapot integrálunk a hidegcipő talpába. A szigetelőblokk alsó oldalára vagy az alaplap tetejére polírozott rozsdamentes acéllemezt ragasztanak, a szemben lévő felületre pedig PTFE-vel vagy grafittal impregnált betétet. A cipő ezután a csővel együtt csúszhat, miközben fenntartja a hőtörést. A csúszda felülete úgy van méretezve, hogy biztonsági ráhagyással a teljes hideg-környezeti utazási tartományhoz illeszkedjen.

Mi jár a hidegcipő rendelésével

Minden általunk szállított hidegcipős szigetelt csőtartót egy dokumentációs csomag támogat, amely megfelel az EPC vizsgálati követelményeknek:

EN 10204 Type 3.1 minden acél alkatrészhez, alacsony hőmérsékletű ütésvizsgálati jelentésekkel.

Szigetelőblokk adatlapok, amelyek a tervezési hideg hőmérsékleten mutatják a hővezető képességet és a nyomószilárdságot.

Méretjelentések, amelyek megerősítik a blokk vastagságát, a cipő eltolását (ha van) és az alaplemez méreteit.

Súrlódási vizsgálati tanúsítványok csúszólemezének együtthatója, ha van.

Alkalmazások

LNG és NGL csővezetékek támasztékai terminálokban és cseppfolyósító üzemekben

Etilén, propilén és folyékony ammónia tároló és szállító vezetékek

Hűtött víz és sóleadó csőállványok távhűtési és adatközpontokban

Hűtősorok élelmiszer-feldolgozó és hűtőtároló létesítményekben

Kriogén csőgalériák légleválasztó egységekben

Miért Tianshun a hidegcipő?

A hidegcipő egy kis méretű alkatrész, amelynek nagy hatása van. Ha ez meghibásodik, az egész szigetelőrendszer veszélybe kerül, és a keletkező jég túlterhelheti a csőtartókat. Mérnökeink nem választanak ki egy szabványos blokkot, és remélik, hogy az illeszkedik – összevetik a csőméretet, a szigetelés specifikációit, a tervezési hőmérsékletet és a szerkezeti terheléseket, majd konfigurálnak egy olyan cipőt, amely kompromisszumok nélkül karbantartja a szigetelési burkolatot. Vásárlóink ​​több mint 70%-a ismétlődő rendeléseket ad le, mert tudja, hogy a kapott hidegcipő az első lehűléstől az utolsóig pontosan úgy fog működni, ahogy a számítottuk.

GYIK

K: Mi a legalacsonyabb hőmérséklet, amit a hidegcipő elvisel?

V: -196°C-ig LNG és folyékony nitrogén esetén. Folyékony héliumhoz speciális anyagokat használunk – forduljon csapatunkhoz.

K: Meg tudja felelni a meglévő szigetelési specifikációinknak és párazáró részleteinknek?

V: Igen. A szigetelőblokkot a cső külső átmérőjének és szigetelési vastagságának megfelelően megmunkáljuk, a köpenytömítő interfészt pedig az Ön burkolatának típusához tudjuk konfigurálni.

K: Külön csúszólapot kell felszerelnem, vagy be van építve a cipőbe?

V: A csúszólemezt a gyártás során integrálhatjuk. Egyetlen szerelvényt kap, amely kezeli a hőtörést és az axiális mozgást is.

K: Hogyan akadályozhatja meg, hogy jég képződjön a cipő fém részein?

V: A hideg acél felületeket a helyben alkalmazott szigetelés és burkolat szigeteli el a környezeti levegőtől, amely folyamatosan a cipőtesten fut. Mi biztosítjuk a tömítőprofilokat; a helyszíni személyzet lezárja a széleket.
