Precíziós, állandó rugós támasztékok nagy elmozdulású csővezetékekhez, egyenletes terhelési teljesítménnyel

Néhány sor megbocsát egy kicsit. A hűtővíz-fej 20%-os támasztóerő-változást képes kezelni anélkül, hogy bárki észrevenné. De vannak olyan vezetékek, amelyek nem bocsátanak meg semmit – gőzturbina bemeneti csövek, reaktorfúvókák, kompresszor szívóvezetékek, nagy energiájú kazán vezetékek. Ezeken a függőleges erő kis változása is kibillentheti a karimát, vagy túlterhelheti a fúvókát. Ekkor vált át a változó rugós tartásról az állandó rugós támasztékra. atTianshun, 14 éve építünk állandó rugós támasztékokat, és megtanultuk, hogy minden projektnek van legalább néhány olyan helyszíne, ahol ezek nem alkuképesek.

Az állandó rugós támasztó/akasztó típusvizsgálatából kapott terhelés-elmozdulás görbe. A vízszintes tengely az elmozdulást, míg a függőleges tengely a terhelést jelenti. A görbe megközelítőleg vízszintes marad a teljes munkaút során, ami azt mutatja, hogy a támasztóerő lényegében állandó marad, amikor a csővezeték a hőtágulás és -összehúzódás miatt elhajlik.

Ez a típusteszt igazolja az állandó rugós egységek terhelési állandóságát, teljes menetstabilitását és működési megbízhatóságát. Az összes gyártóegységet a szállítás előtt terhelési kalibrációnak vetik alá, és a terhelési eltérést ±6%-on belül szabályozzák az ANSI/MSS-SP-58-2018 és NB/T47038-2013 szerint.

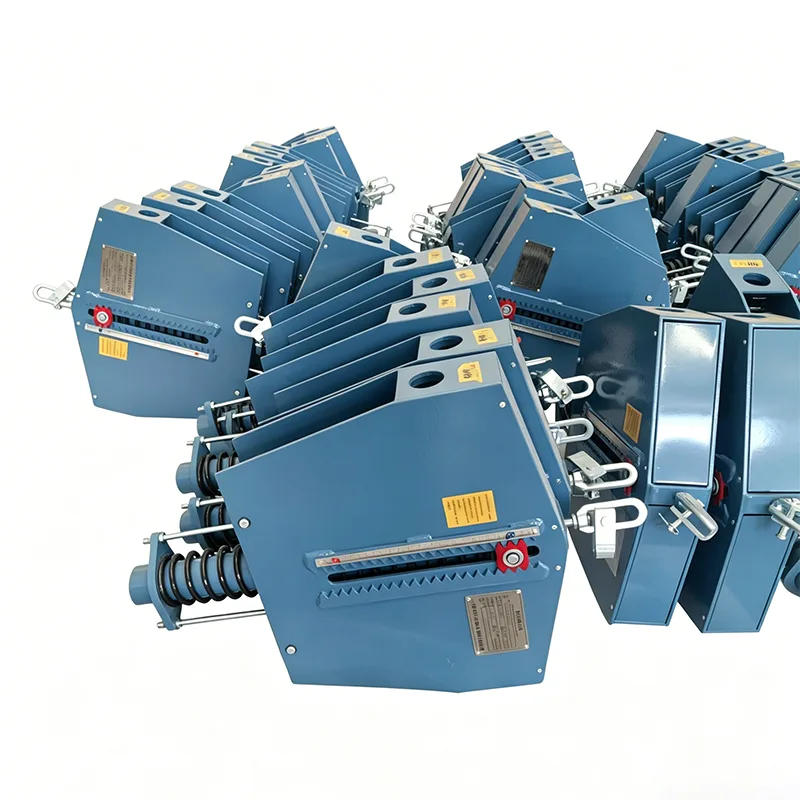

Ezek a termékek nagy hőeltolódású ipari csőrendszerekhez alkalmazhatók, beleértve a fő gőzvezetékeket és más magas hőmérsékletű és nagynyomású csővezetékeket.

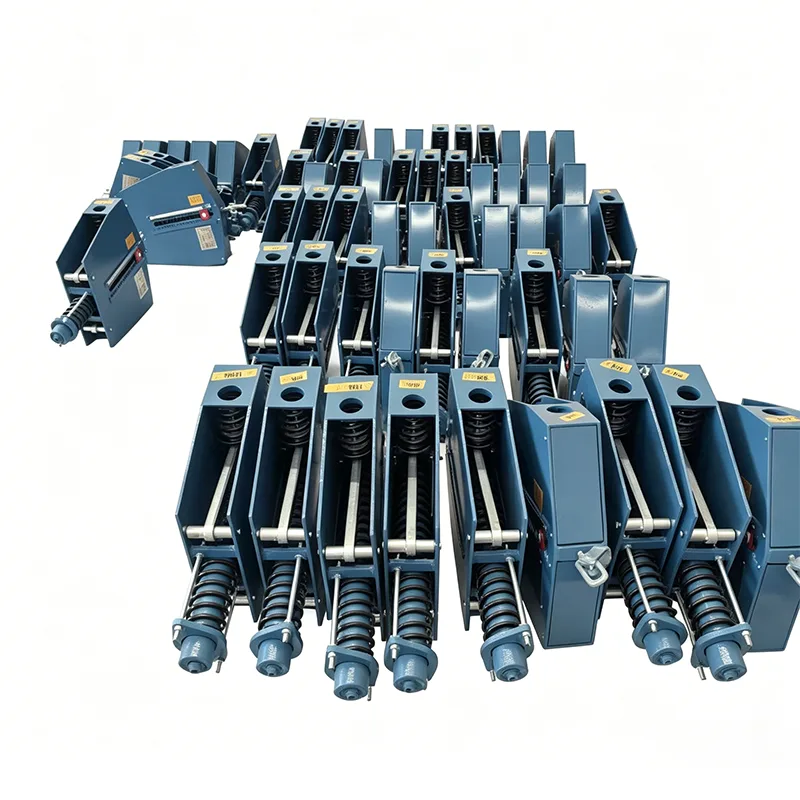

Az állandó rugótámaszban lévő mechanizmust úgy tervezték, hogy majdnem lapos támasztóerőt biztosítson a teljes mozgási tartományban. Ahogy a cső felfelé vagy lefelé mozog – néha 200 mm-rel, néha többet – a támasztópont terhelése egy szűk sávon belül marad, jellemzően ±5% vagy jobb. Ez kar és rugótekercs elrendezéssel érhető el, gyakran haranghajtókarral vagy bütykös mechanizmussal, a tervezési sorozattól függően. Vízszintes és függőleges kerettípusokat egyaránt gyártunk, és a meglévő csőtartó rajzaihoz igazítjuk a szerelési és méretbeli borítékot.

Ahol az állandó rugótartók illeszkednek egy tartórendszerbe

Az állandó rugótámasz soha nem működik egyedül. Például egy magas hőmérsékletű gőzvezetéken általában az állandó rugószerelvény együtt működikpipa cipőhogy szétterítik a terhelést éscsőtartókamelyek kezelik az oldalsó rögzítést. A felsővezetékeken gyakran ugyanazt az állandó rugós mechanizmust építik be arugós akasztókonfiguráció - a rugó egy felülre szerelt házban van, és egy leejtő rúd csatlakozik az alatta lévő csőhöz. Amikor a vezeték hőszigetelést igényel a támaszpontig, gyakran párosítjuk az állandó rugót egy előre szigetelt csőtartóval, hogy a szigetelés folyamatos legyen, és megakadályozzuk a hőveszteséget vagy a kondenzációt a bilincsnél. Annak ellenére, hogy maga a rugó a magas specifikációjú alkatrész, az egész rendszer csak akkor működik, ha a szomszédos támasztékok megfelelően vannak kialakítva.

A termék műszaki adatai

Szabványok, amelyeket követünk

ANSI/MSS SP-58 és SP-69 a tervezéshez és a gyártáshoz

ASME B31.3 technológiai csővezetéki alkalmazásokhoz

GB/T 17116

DIN, JIS vagy ügyfélspecifikus adatlapokra is gyártva

Üzemünk minőségbiztosítási rendszere ISO 9001:2015 tanúsítvánnyal rendelkezik. Elérhető az ASME, API vagy PED követelményeinek megfelelő harmadik fél általi ellenőrzés.

Az ügyfelek által feltett kérdések

1. kérdés: Honnan tudhatom, hogy valóban szükségem van-e állandó rugós támasztékra, vagy megteszi-e egy változó rugót?

Ellenőrizze a csőfeszültségi jelentést. Ha az adott támaszponton a megengedett terhelésingadozás a melegterhelés 6-8%-a alatt van, akkor állandó tavaszi tartományban van. Ha a csatlakoztatott berendezés fúvókaterhelési korlátja nagyon szűk, ugyanez a helyzet. Ha kétségei vannak, küldje el nekünk a stressz izometriát, és mi segítünk eldönteni – ingyenesen.

2. kérdés: Meg tudja-e felelni egy meglévő állandó rugós támaszték méreteit, amelyet cserélünk?

Igen, rendszeresen visszafejtjük és kicseréljük az elöregedett egységeket. Küldje el nekünk a régi adattábla adatait, a teljes méreteket, valamint a terhelési és utazási követelményeket. Készítünk egy új egységet, amely azonos csavarmintázattal és csatlakozási magasságokkal illeszkedik.

3. kérdés: Mi a legnagyobb állandó rugótámasz, amit épített?

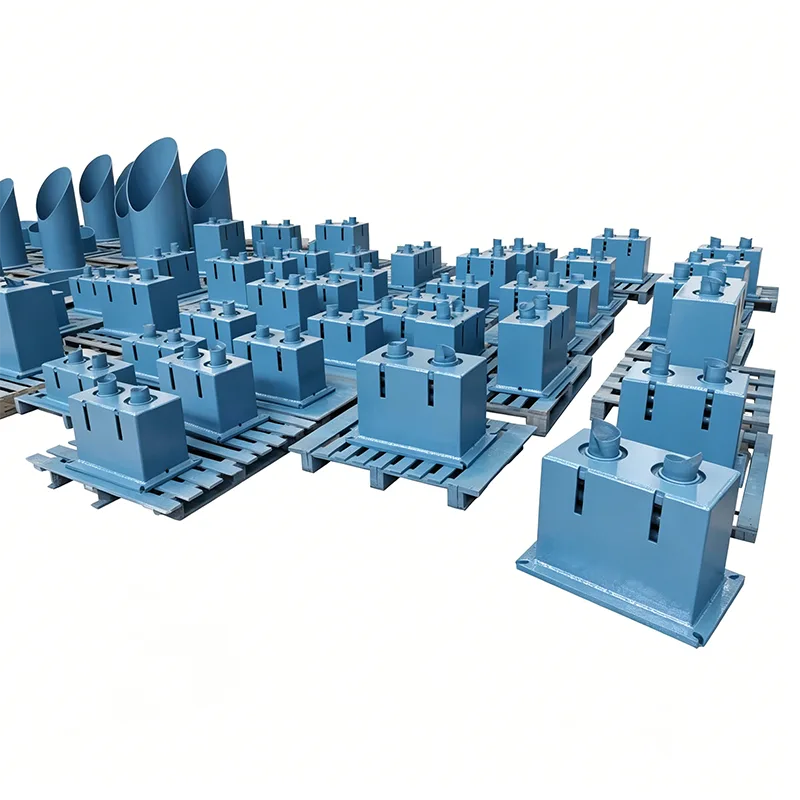

40 tonna feletti teherbírású és 350 mm-es mozgási hatótávolságú egységeket szállítottunk. Ezek egy erőműben lévő nehézfalú főgőzvezetékekhez készültek. Ha szükséges, nagyobbat is tudunk építeni, de egy bizonyos ponton érdemes megvitatni, hogy több kisebb egység vagy más támogatási elrendezés lenne praktikusabb.

4. kérdés: Hogyan tesztelheti az állandó rugótámaszt szállítás előtt?

Felszereljük az egységet egy próbakeretre, beállítjuk a megadott terhelésre, és többször végigfutjuk a teljes utat, miközben több pozícióban rögzítjük a terhelést. A terhelésváltozásnak a garantált tűréshatáron belül kell lennie, jellemzően ±5%. Megrajzoljuk a tényleges terhelés-elhajlás görbét, és belefoglaljuk a vizsgálati jegyzőkönyvbe. Az utazási mérleg kalibrálva van, és a rögzítőcsapok szállításhoz fel vannak szerelve.

5. kérdés: Meg lehet őket építeni rozsdamentes acélból offshore vagy korrozív környezetekhez?

Igen. 304-es és 316-os rozsdamentes acélból komplett állandó rugótartókat építettünk tengeri platformokhoz és part menti LNG-terminálokhoz. Speciális festékrendszereket is kínálunk – tengeri tengeri bevonatok, magas hőmérsékletű cinkben gazdag alapozók – a telepítési környezettől függően.

6. kérdés: Mennyi az átfutási idő az állandó rugós támasztékrendeléshez?

Az egyedi, állandó rugós szerelvények a megrendelés visszaigazolásától számított 35–45 napon belül kiszállításra kerülnek. Ha több egységgel rendelkezik azonos tervezési paraméterekkel, akkor kötegelt gyártást és ütemezést is tudunk végezni. Egyetlen meghibásodott egység sürgősségi cseréje néha 20–25 napra is felgyorsítható – beszéljen velünk az idővonalról.

Tesztelés és dokumentálás

Az állandó rugótámaszok egy dokumentációs csomaggal hagyják el gyárunkat, amely a következőket tartalmazza:

Terhelési vizsgálati jelentés a tényleges terhelés-elhajlás görbével

Méretvizsgálati jegyzőkönyv

Anyagtanúsítványok (EN 10204 3.1)

Hegesztési eljárás minősítési nyilvántartása (ha van)

Szerelési és karbantartási utasítások

A kész egységről készült képek sorozatszámmal láthatók

A tesztelés során független, harmadik fél általi ellenőrzést is tudunk biztosítani. Az SGS, a BV és a TÜV mind tanúja volt a teszteknek a jangcsoui létesítményünkben.

Testreszabás, amit mi kezelünk

Nincs két teljesen egyforma állandó rugós alkalmazás. Az évek során személyre szabtuk:

Keret tájolása (padlóra szerelhető, falra szerelhető, mennyezetre akasztható, fordított)

Nem szabványos úthosszak és terhelési lépések

Kettős rugós kialakítás nagyon nehéz terhelésekhez kompakt vázban

Beépített hidraulikus csillapítás szeizmikus vagy erős vibrációjú helyekhez

Pozíciójelzés távoli leolvasási lehetőséggel

Magas hőmérsékletű rugók 450°C felett üzemelő gőzvezetékekhez

Ön adja meg a csővezetékek terheléseit és a térbeli korlátokat, mi pedig megtervezünk egy állandó rugótámaszt, amely pontosan becsavarodik.

Valós jegyzetek mérnökcsapatunktól

Néhány gyakorlati szempont, amit világszerte projektekből tanultunk:

Ha állandó rugótámaszt határoz meg, ellenőrizze a tartóacélt is. Maga az állandó rugós egység nehéz lehet – néha több mint egy tonna –, és a szerkezeti gerendának, amelyen ül, ezt, valamint a csőterhelést is el kell viselnie.

Mindig adja meg a rögzítőcsapokat a szállításhoz. Ezek nélkül a rugó elmozdulhat szállítás közben, és elmozdulhat a skála. Csapjaink élénkpirosra vannak festve, így a helyszíni személyzet nem hagyhatja ki őket a telepítés során.

Ha az egységet a szabadban, poros vagy homokos környezetben szerelik fel, fontolja meg a tömített forgóperselyeket vagy zsírzószerelvényeket. A kar mechanizmusában lévő szennyeződés azon kevés dolgok egyike, amelyek miatt egy állandó rugó lelóg.

Csere munkáknál a gyártás előtt ellenőrizze a meglévő haladási irányt és a rendelkezésre álló helyet. Láttunk már olyan eseteket, amikor az eredeti egységet egy szűk sarokba zsúfolták, és az újnak kicsit más vázra volt szüksége, hogy illeszkedjen.

Miért Tianshun az állandó tavaszi támogatáshoz?

Az állandó rugós támasztékok a csőtartó világ nagy pontosságú végét jelentik. Egy alulteljesítést nem engedhet meg magának, mert a csatlakoztatott berendezés általában a legdrágább a telken. Ezeket az egységeket azzal a tudattal építjük, hogy valaki hajnali 3 órakor üzembe helyezi őket az üzem indításakor, és először működniük kell.

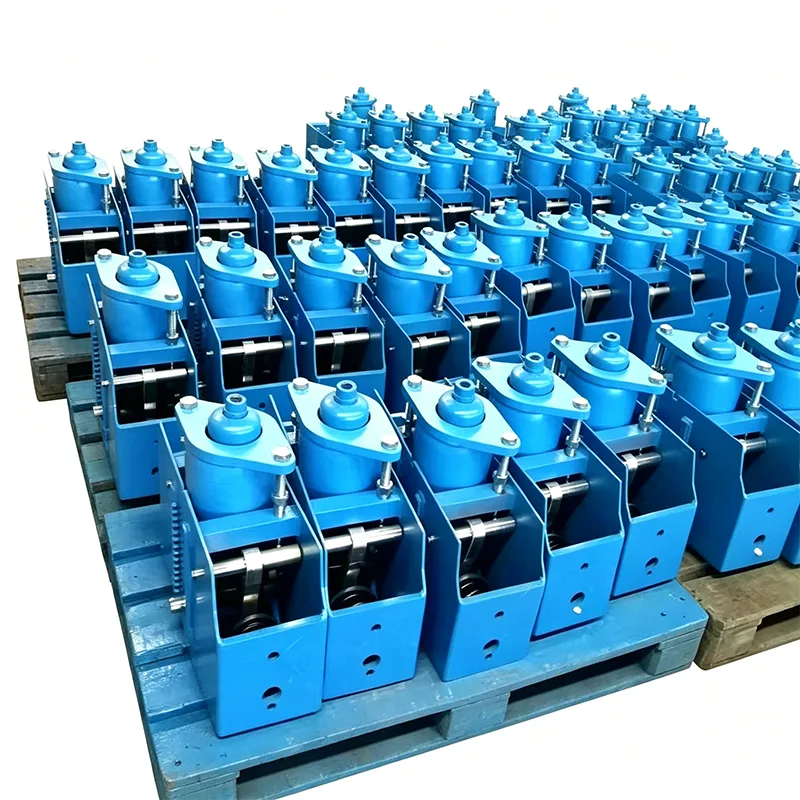

Állandó rugós támasztóink manapság kombinált ciklusú tápblokkokban, finomítói nyersolajegységekben, etilén krakkoló-hűtővezetékekben és LNG-hűtődoboz-csövekben működnek. Mindegyiket saját Yangzhou gyárunkban gyártották, csapatunk terhelési teszteléssel és teljes dokumentációval szállították. Nem valaki más termékét csomagoljuk át – mi magunk készítjük.

Ha projektje állandó rugós támasztékokat, rugós függesztőket vagy előszigetelt csőpapucsokat tartalmaz, küldje el nekünk támogatási listáját vagy terhelési adatait. Gyári közvetlen árajánlatot készítünk, amely tartalmazza a kiválasztási adatlapot és a szállítási ütemtervet. Szívesen látogassa meg gyártósorunkat, és nézze meg, hogyan építjük és teszteljük ezeket az egységeket, mielőtt elhagyják a boltot.
