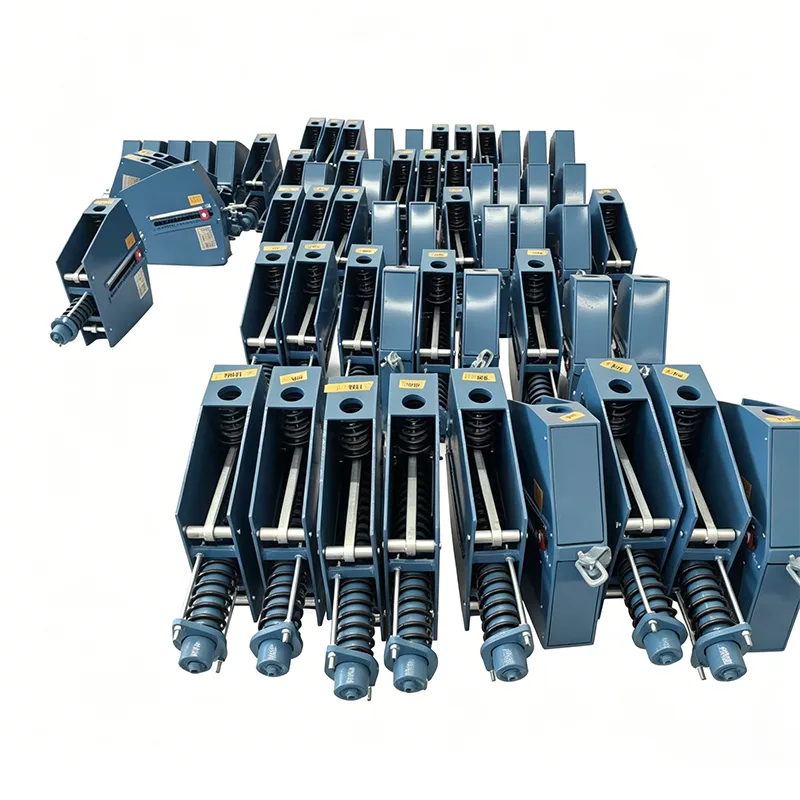

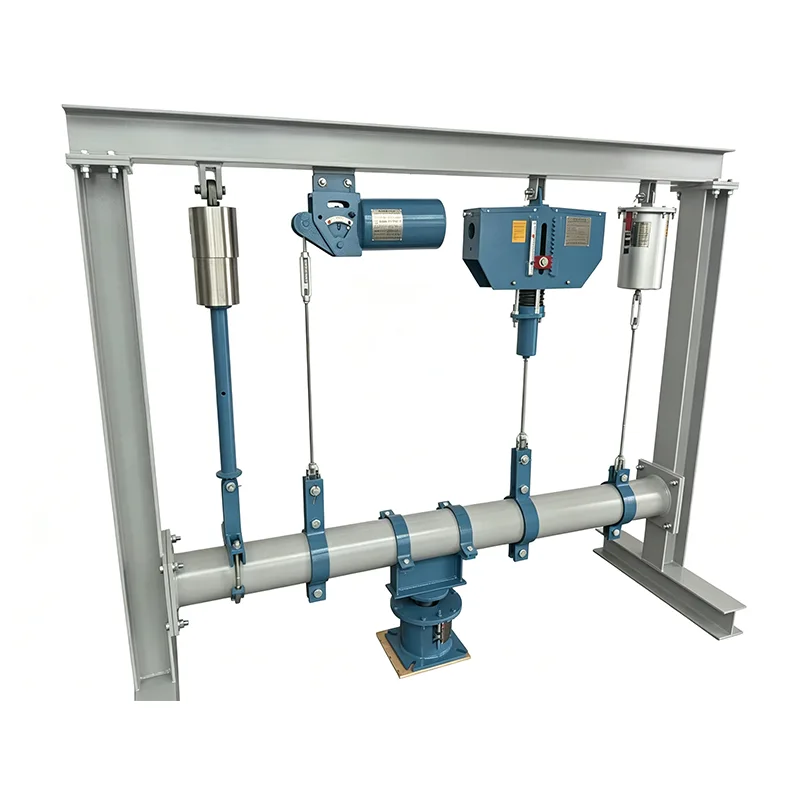

A 2012-ben alapított Yangzhou Tianshun Pipeline Technology Co., Ltd. 14 éves mélyreható szakértelemmel rendelkezik az energiaipar csővezeték-támogató megoldásai terén, termékei tucatnyi hazai erőművi projektet szolgálnak ki. A Thermal Power Plant Constant Spring Support egy speciális termék, amelyet szigorúan a DL/T sorozatú energiaipari szabványoknak megfelelően fejlesztettünk ki. Kifejezetten a hőerőművek magas hőmérsékletű, nagynyomású és hosszú ciklusú folyamatos üzemi jellemzőire optimalizálva az erőművek négy fő csővezetékrendszerének alapeleme.
A hagyományos ipari csővezetékekhez képest a hőerőművi csővezetékrendszerek sokkal keményebb körülmények között működnek:
▶ Magas hőmérséklet és nyomás: Fő gőzvezetékek 540 ℃ ~ 620 ℃, nyomás 16 MPa ~ 35 MPa
▶ Nagy hőelmozdulás: a fő gőzvezetékek függőleges elmozdulása elérheti a 300-500 mm-t
▶ Nehéz terhek: nagy átmérőjű vastag falú csővezetékek, egyetlen emelési pont terhelése 50-300 tonna
▶ Magas folyamatos működési követelmények: Az egység éves üzemórája ≥7500 óra, hatalmas leállási veszteségekkel
▶ Érzékeny a berendezés tolóerejére: Rendkívül szigorú követelmények a csővezeték tolóerőre vonatkozóan a gőzturbina bemeneti és kimeneti nyílásainál
▶ Magas biztonsági szint: nyomás alatti csővezetéknek minősül, jelentős biztonsági felelősséggel
A közönséges állandó rugós függesztők nem képesek teljes mértékben megfelelni ezeknek a követelményeknek, ezért elengedhetetlen a hőerőműben található állandó rugós támogatás.
| Állandó rugós függesztő specifikációs táblázat | Példa |
| Modell / sorozat | PH, LH, CA, CS, TH |
| Terhelhetőség (üzemben) | 0,1 kN - 500 kN |
| Teljes utazás | 50 mm, 100 mm, 200 mm, 400 mm |
| Tényleges utazás | 600 mm-ig |
| Terhelési eltérés (tűrés) | ±5% (Normál) / ±3% (Magas Prec.) |
| Beépítési helyzet | Vízszintes / Függőleges |
| Ház befejezése | Tűzi horganyzott / epoxi |
| Üzemi hőm. | -20°C és +80°C között (környezeti) |
| Rugós tekercs anyaga | 60Si2Mn / 50CrVA |
| Terhelés beállítási tartománya | ±10% (helyszíni beállítás) |
A hőerőművek akasztóinak és tartóinak meg kell felelniük a következő energiaipari szabványoknak:
|
Szabványos szám |
Szabványos név |
Alapkövetelmények |
|
DL/T 616 |
Útmutató a hőerőművek gőz-víz vezetékeinek és tartóinak karbantartásához és beállításához |
Üzemeltetési karbantartási, beállítási és ellenőrzési követelmények |
|
DL/T 1113 |
Elfogadási kód a hőerőművek csővezeték-tartóihoz és függesztőihez |
Gyári átvételi és telepítési átvételi szabványok |
|
DL/T 5054 |
Műszaki szabályzat a hőerőművek gőz-víz vezetékeinek tervezéséhez |
Tervezés kiválasztása és terhelés számítása |
|
GB/T 17116 |
Csővezetéktartók és akasztók 1. rész: Műszaki előírások |
Általános műszaki követelmények |
A Thermal Plant Constant Spring Support teljes mértékben megfelel a fenti szabvány követelményeinek, és a gyári szállítási dokumentumok közvetlenül felhasználhatók az erőmű minőségi felügyeletére és átvételére.
|
Erőműrendszer |
Csővezeték neve |
Ajánlott terméktípus |
Tipikus paraméterek |
|
Kazánrendszer |
Fő gőzvezeték |
Hőerőmű Állandó rugós támogatás |
100-300 tonna, 200-400 mm elmozdulás |
|
Kazánrendszer |
Melegítse újra a gőzvezetéket |
Állandó rugós akasztó/támasz |
80 ~ 200 tonna, 250 ~ 450 mm elmozdulás |
|
Takarmányvíz rendszer |
Nagynyomású tápvíz csővezeték |
Állandó + változó erő kombináció |
30 ~ 100 tonna, 100 ~ 250 mm elmozdulás |
|
Gőzturbina rendszer |
Turbina bemeneti/kimeneti csővezetékek |
Nagy pontosságú, állandó rugós támogatás |
50-150 tonna, állandóság ≤±4% |
|
Levegő-, füstgáz- és szénrendszer |
Meleg levegő csatornák, füstgáz csatornák |
Változó erejű rugós támogatás |
10-50 tonna, 50-150 mm elmozdulás |
|
Extrakciós gőzrendszer |
Gőzelszívó csővezetékek minden szakaszban |
Változó erő + állandó erő |
5-50 tonna, 50-200 mm elmozdulás |
|
Vízelvezető rendszer |
Vízelvezető és lefúvató csővezetékek |
Változó erejű rugó |
1 ~ 20 tonna, 30 ~ 100 mm elmozdulás |
|
Kémiai vízrendszer |
Sminkvíz, kondenzvíz |
Merev támogatás + változó erő |
Kis terhelés, kis elmozdulás |
A rugók 60Si2CrVA magas hőmérsékletnek ellenálló rugóacélt használnak, ami 50%-kal csökkenti a feszültség-lazulás mértékét 400 ℃-on
A magas hőmérsékletű alkatrészek 12Cr1MoV hőálló acélt alkalmaznak a magas hőmérsékletű kúszás elkerülése érdekében
Hőszigetelő csősarukkal felszerelt, hogy megakadályozza a hőátadást a csővezetékekből a rugókba
A rugós üzemi hőmérséklet 120 ℃ alatt van szabályozva a hosszú távú teljesítmény stabilitás érdekében
Az állandóság ≤±4%-ra javult, minimálisra csökkentve a gőzturbinák tolóerejét
Hideg és meleg munkakörülményekre is kalibrálva szállítás előtt
Az elmozdulás 1 mm-es pontosságú kijelzése a kényelmes működés figyeléséhez
A terhelés-elmozdulás görbéi elérhetők a csővezeték feszültségelemzésének támogatására
Bütyökfelület nagyfrekvenciás oltással + karburáló kezeléssel, 5x hosszabb kopási élettartammal
Csaptengelyek önkenő perselyekkel, karbantartást nem igénylő kivitelben
Minden csavar kilazulásgátló intézkedéssel rendelkezik, nincs lazulás vibráció hatására
C4-es szintű korróziógátló besorolás, alkalmas kültéri erőművi környezetre
Pontosan kalibrálva a tervezőintézeti terhelések szerint kiszállítás előtt, közvetlen helyszíni szerelés
Speciális feloldószerszámmal felszerelve, telepítés után egy kattintással nyitható
Külső terhelésbeállító mechanizmus, amely lehetővé teszi az online finomhangolást működés közben
Világos elmozdulási jelölések az erőművi ellenőrző személyzet számára az egyszerű megfigyeléshez
Felső és alsó mechanikai határértékek a túlfutási sérülések elkerülése érdekében
Akasztórúd biztonsági tényezője ≥5-szörös, kiküszöböli a törés kockázatát
Rugós törésvédő eszköz, amely extrém körülmények között is biztonságos alátámasztást biztosít
Túlterhelésre figyelmeztető jelzések, amelyek felszólítják a kezelőket az időben történő kezelésre
Gyakori problémák és megelőző intézkedések
|
Működési probléma |
Ok elemzése |
Megelőző intézkedések |
|
A rugós zár nincs kioldva |
Telepítés után elfelejtette eltávolítani a rögzítőcsavarokat |
Szerepelnie kell a telepítés elfogadási ellenőrzőlistájának |
|
Eltolási elakadás |
Mechanizmus rozsdásodás, kenés hiánya |
Csaptengelyek éves ellenőrzése és kenése |
|
Nagy terhelési eltérés |
A csővezeték tényleges súlya nem felel meg a tervezésnek |
Műtét után 1 hónappal ellenőrizze újra és állítsa be |
|
Akasztó dönthető |
Nagy vízszintes csővezeték elmozdulás |
Válasszon olyan szerkezeteket, amelyek lehetővé teszik az elhajlást |
|
Súlyos korrózió |
Kültéri, tengerparti környezet |
Válasszon horganyzott vagy rozsdamentes anyagokat |
Ellenőrizze az elmozdulásjelző helyzetét, és hasonlítsa össze a korábbi rekordokkal
Győződjön meg arról, hogy az összes rögzítőcsavart eltávolították
Vizsgálja meg az akasztórudakat és a csaptengelyeket, hogy nincs-e deformáció és repedés
Ellenőrizze a hegesztési varratok repedéseit
Ellenőrizze a korróziógátló bevonat integritását
Rögzítse a működési adatokat, és hozzon létre támogatási/akasztós főkönyvet
Megfelelő karbantartás mellett a hőerőmű állandó rugós támasztékának élettartama több mint 20 év, ami megfelel az erőművi főberendezések élettartamának.
Erőmű projekt szállítási szabványaiGyári dokumentumcsomag (megfelel az erőművi minőség-felügyeleti követelményeknek):
Termék minősítési bizonyítvány
Anyagminőségi tanúsítványok
Tavaszi tesztjelentések
Teljes gépterhelési vizsgálati görbék
Telepítési és üzemeltetési kézikönyv
Gyári ellenőrzési jegyzőkönyvek
A műszaki személyzet helyszíni műszaki tájékoztatása
Telepítési útmutató és üzembe helyezés
Az erőművi szakaszos próbaüzem támogatása
Kísérlet az egység 168 órás próbaüzeméhez
Több mint 30 hazai erőmű projektet szolgált ki, köztük 300MW, 600MW, 1000MW egységeket
Támogatást biztosít egy ultra-szuperkritikus 1000 MW-os egység négy fő csővezetékéhez
Több mint 200 tartót/akasztót cseréltek ki egy hőerőmű felújítási projektben
Egymást követő évek óta nem volt minőségi panasz, nagy az ismételt vásárlási arány az erőművektől
3 év termékgarancia, ingyenes javítás és csere a garanciális időszak alatt
24 órás reagálás erőművi vészhelyzetekre, helyszíni támogatás 48 órán belül
Élethosszig tartó műszaki tanácsadás és alkatrészellátás
Éves támogatás/akasztó vizsgálati szolgáltatás elérhető
A Thermal Power Plant Constant Spring Support megbízható támogatási választás a hőerőművek magas hőmérsékletű és nagynyomású csővezetékeihez. 14 éves energetikai tapasztalatunkkal alaposan megértjük az erőművi munkakörülményeket és szabványos követelményeket, professzionális termékekkel és szolgáltatásokkal biztosítva a biztonságos és stabil blokkműködést.
