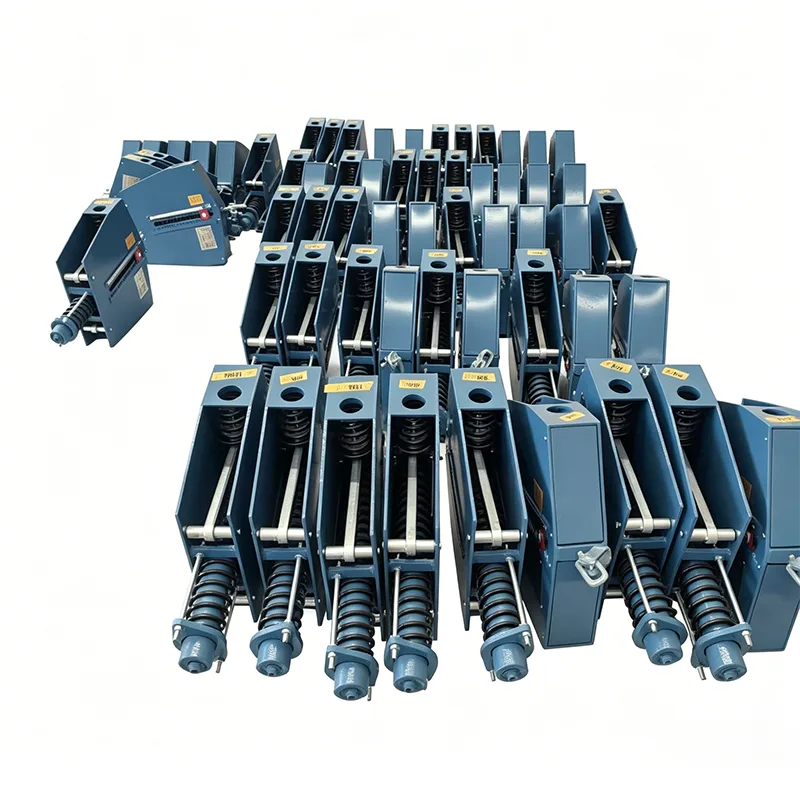

Állandó függő rugós támogatás

Számos ipari telephelyen berendezések, átjárók, szelepcsoportok vagy egyéb akadályok vannak a csővezetékek alatt, ami lehetetlenné teszi a padlóra szerelhető támasztékok felszerelését. Eközben néhány nagy átmérőjű csővezetéken 100 mm-t meghaladó hőelmozdulás tapasztalható, és a szokásos változó rugós támasztékok terhelési ingadozása a csővezeték feszültségének meghaladását okozza a megengedett határértékeken.

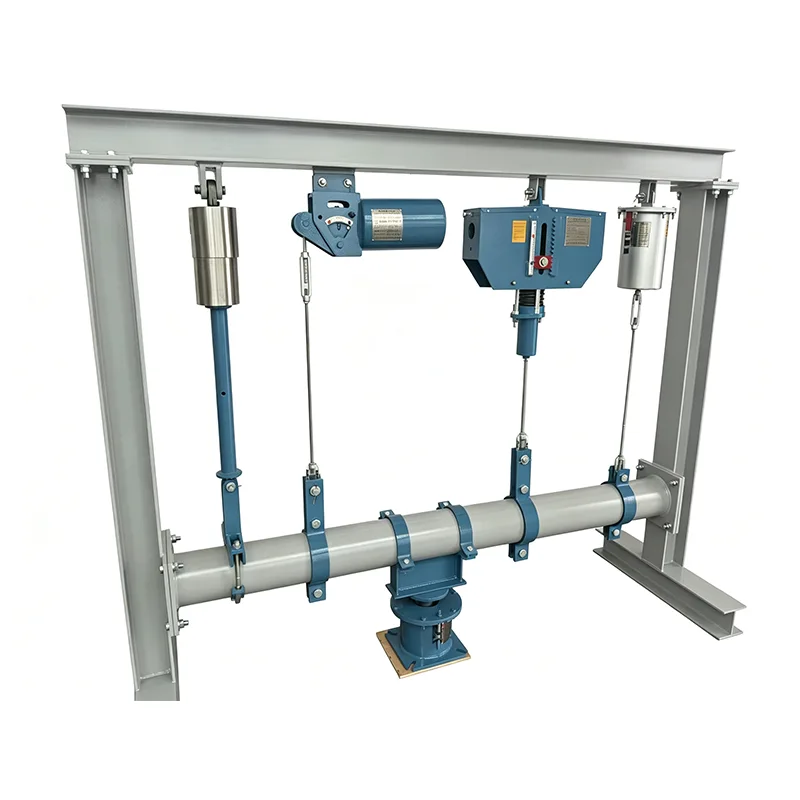

A függő állandó rugótámasz tökéletesen megoldja ezt az iparági kihívást. Felültető acélszerkezetekre való felfüggesztéssel szerelik fel, nem foglal el helyet a csővezetékek alatt, miközben állandó támasztóerőt biztosít, ≤5% ingadozási rátával a teljes löket során.

A termék műszaki adatai

A függesztett és a padlóra szerelt beépítési módok összehasonlítása

A két telepítési módnak megvan a megfelelő forgatókönyve a különböző helyszíni feltételekhez, és a függő állandó rugós támasztékok pótolhatatlan előnyöket kínálnak szűkös helyeken:

Kizárólag felfüggesztési körülményekre optimalizált szerkezeti kialakítás

Az általános állandó rugós támaszték kialakítása alapján a függő állandó rugós támasztékok célzott optimalizáláson mentek keresztül a felfüggesztés beszerelésének feszültségi jellemzői tekintetében:

▶  Kovácsolt integrált emelőfülek: A felső emelőfülek monolitikus kovácsolási technológiát alkalmaznak, hegesztési hibák nélkül, és 2,5-szeres biztonsági tényezőt érnek el.

▶  Lengésgátló határoló eszköz: Keresztirányú határoló szerkezetekkel van felszerelve, hogy megakadályozzák a csővezeték túlzott kilengését működés közben.

▶  Állítható akasztórúd-szerelvény: szabványos 1–3 m-es állítható akasztórudak a különböző beépítési magasságokhoz való alkalmazkodáshoz.

▶  Leesés elleni védelem: Minden csatlakozási ponton kettős biztonsági mechanizmusok vannak felszerelve, hogy megakadályozzák a nagy magasságból való esést.

▶  Vizuális elmozdulásjelző: Az oldalra nagy léptékű lapok vannak felszerelve, hogy a földi személyzet könnyen megfigyelhesse a működési állapotot.

Teljes sorozatú szabványos specifikációs táblázat

Öt szabványos függőrugós tartósorozat áll rendelkezésre a legtöbb ipari alkalmazási követelmény kielégítésére:

Minden termék megfelel a GB/T 17116.2, ANSI/ASME B31.1 és API RP 551 szabványoknak.

Mért teljesítmény vs. iparági szabványok

A függő állandó rugós támasztékok fő teljesítménymutatói mindegyike meghaladja a nemzeti szabvány követelményeit. Minden adat a CNAS által akkreditált laboratóriumunk 100%-ban teljes ellenőrzési nyilvántartásából származik:

Teljes életciklusra kiterjedő, nyomon követhető minőségellenőrző rendszer

A nagy magasságban telepített termékek abszolút biztonsága érdekében egyedi termékazonosító kódot rendelünk minden függőrugós támasztékhoz, amely lehetővé teszi a teljes életciklus nyomon követését:

▶  A nyersanyag nyomon követhetősége: Minden acéltételhez mellékeljük az eredeti Mill Test Certificate (MTC) tanúsítványt, és a spektrális elemzés eredményei az azonosító kódhoz vannak kötve.

▶ Gyártási folyamat nyilvántartása: Az összes kritikus folyamat (hegesztés, hőkezelés, összeszerelés) operátorai és időbélyegei teljes mértékben dokumentáltak.

▶  Ellenőrzési jelentés archiválása: Az összes vizsgálati jelentést elektronikus fájllá alakítjuk, és online lekérdezhetjük az azonosító kódon keresztül.

▶  Gyári jelölés: Az egyedi azonosító kód, a gyártás dátuma és az ellenőrző szám a termék adattáblájára van gravírozva.

▶  Értékesítés utáni nyomon követés: A termék telepítési és üzemeltetési információi szinkronban kerülnek be a rendszerbe, így egész életen át tartó technikai támogatást nyújtanak.

Tipikus alkalmazási forgatókönyvek és nyomvonal

A függő állandó rugós támasztékokat világszerte több mint 320 ipari projektben alkalmazták sikeresen, az összesített szállítások meghaladja a 180 000 egységet. A tipikus forgatókönyvek a következők:

▶  Az erőművek fő gőz- és utánmelegítő gőzvezetékeinek nagy magasságú szakaszai

▶  Emellett technológiai csővezetékek a kőolaj-finomító üzemek területén

▶ Tartály tetejű csővezetékek LNG-fogadó terminálokban

▶  Folvasztókemencék forrólevegős csővezetékeinek felfüggesztett szakaszai acélgyárakban

▶ Folyón és útkereszteződésben magasított gőzvezetékek a városokban

▶  Nagy átmérőjű csővezetékek atomerőművi hagyományos szigeteken

Képességeink bizonyítékaként rendelkezésre állunk korábbi projektszerződések másolatai, tulajdonosi átvételi jelentések és helyszíni üzemeltetési fényképek.

Exkluzív telepítési és műszaki szolgáltatások

A függesztett támasztékok nagy magasságban történő beépítésének speciális követelményeire reagálva exkluzív szolgáltatásokat nyújtunk:

▶  Ingyenes telepítési csomópont tervezés és terhelésszámítás

▶  Minősített nagy magasságú üzemeltetési mérnökök kiküldése helyszíni telepítési útmutatásért

▶  Speciális beszerelési eszközök és biztonsági védőfelszerelések biztosítása

▶ 18 hónapos garanciaidő, 6 hónappal hosszabb, mint az ipari szabvány

▶  Rendszeres ellenőrzési szolgáltatások a termékek hosszú távú biztonságos működésének biztosítása érdekében

Gyakran Ismételt Kérdések (GYIK)

K: Mi a teendő, ha a beépítési magasság nem elegendő?

V: Testreszabhatjuk a rövid akasztórudak változatait a tényleges helyszínmagasságnak megfelelően, vagy felső beágyazott telepítési megoldásokat kínálunk a telepítési helymegtakarítás maximalizálása érdekében.

K: Hogyan lehet beállítani a támasztó terhelést a talajról?

V: Minden modell földre állítható eszközökkel van felszerelve. A terhelés finomhangolása a földről elvégezhető egy erre a célra szolgáló kiterjesztett csavarkulcs segítségével, így nincs szükség nagy magasságban végzett műveletekre.

K: Hogyan védik a termékeket a szállítás során?

V: Egyedi fa ládákat használunk belső párnázó anyagokkal és rögzítőeszközökkel, hogy megakadályozzuk a hajtórúd-mechanizmus deformálódását a szállítás során. Szállítási reteszelő berendezés is tartozik hozzá, hogy a termékek tökéletes állapotban érkezzenek a telephelyre.
