Az ipari csővezetékrendszerek üzemeltetése során a támasztó megoldások nem megfelelő kiválasztása gyakran problémák sorozatához vezet:
▶ A csővezeték túlzott feszültsége: Amikor a magas hőmérsékletű csővezetékek hőelmozduláson mennek keresztül, a támasztóerő változása hegesztési varratrepedést és hézagszivárgást okoz.
▶ A berendezés interfészének sérülése: A csővezetékek hőtágulási tolóereje az érzékeny berendezésekre, például szivattyúkra és kompresszorokra továbbítódik, ami a berendezés eltolódását vagy a tömítés meghibásodását eredményezi.
▶ A támaszték és a függesztő beszorulási hibája: A nem megfelelő beszerelés és üzembe helyezés megakadályozza a rugók normális működését, ami a csővezeték megereszkedését és deformációját okozza
▶ Magas üzemeltetési és karbantartási költségek: A gyakori karbantartás és csere befolyásolja a gyártás folytonosságát
E gyakori iparági problémák megoldására egy kiforrott megoldást kínálunk, amelyet 14 éves mérnöki gyakorlat igazolt – a Pipeline állandó tavaszi támogatása.
| Állandó rugós függesztő specifikációs táblázat | Példa |
| Modell / sorozat | PH, LH, CA, CS, TH |
| Terhelhetőség (üzemben) | 0,1 kN - 500 kN |
| Teljes utazás | 50 mm, 100 mm, 200 mm, 400 mm |
| Tényleges utazás | 600 mm-ig |
| Terhelési eltérés (tűrés) | ±5% (Normál) / ±3% (Magas Prec.) |
| Telepítési pozíció | Vízszintes / Függőleges |
| Ház befejezése | Tűzi horganyzott / epoxi |
| Üzemi hőm. | -20°C és +80°C között (környezeti) |
| Rugós tekercs anyaga | 60Si2Mn / 50CrVA |
| Terhelés beállítási tartomány | ±10% (helyszíni beállítás) |

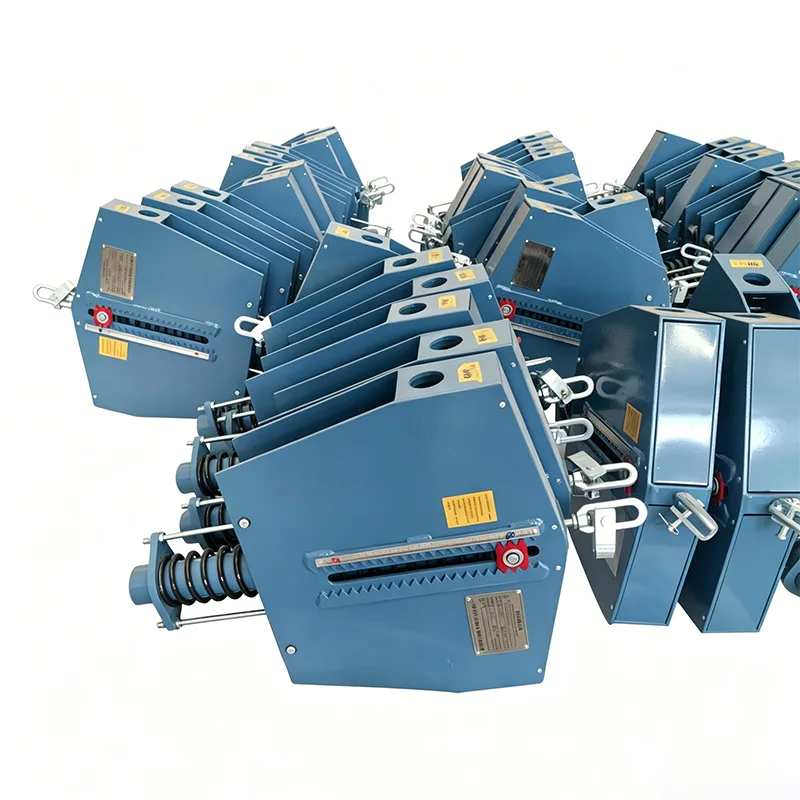

A Constant Spring Support for Pipeline egy alap típusú állandó erejű támasztó eszköz, amelyet kifejezetten csővezetékek alsó alátámasztására terveztek, és olyan munkakörülményekre alkalmas, ahol a csővezeték felett nincs emelési tér, és az alaptól vagy a platformtól felfelé támasztásra van szükség.
Az akasztótípusoktól eltérően az állandó erejű rugós támasztékot közvetlenül acélgerendákra, betonalapzatokra vagy tartó acélszerkezetekre helyezik, és az alapon keresztül a csővezeték aljához csatlakozik. A csővezeték függőleges hőeltolásának teljes folyamata során mindig stabil támasztóerőt ad ki ±5%-on belül szabályozott terhelésváltozási sebesség mellett, alapvetően kiküszöbölve a hőelmozdulás okozta többletfeszültséget.
2012-es megalakulása óta a Yangzhou Tianshun Pipeline Technology több tízezer csővezeték-támogató termékkészletet biztosított az energia- és petrolkémiai projektekhez a világ több mint 40 országában, gazdag helyszíni alkalmazási tapasztalatokat felhalmozva.
Az NB/T 47038—2019 állandó erejű rugós támasztékok és akasztók ipari szabvány szerint a mérnöki gyakorlat tapasztalataival kombinálva a kiválasztási kritériumok a következők:
|
Ítélet feltétele |
Ajánlott megoldás |
|
Csővezeték függőleges hőeltolódása ＞ 12mm |
Az állandó erejű rugós támasztékokat és akasztókat részesítse előnyben |
|
A csővezeték függőleges hőelmozdulása ≤ 12 mm |
A változó erejű rugós támasztékok és függesztők opcionálisak |
|
Terhelési változási sebesség követelmény ≤ 6% |
Állandó erejű rugós támasztékokat és akasztókat kell kiválasztani |
|
Érzékeny berendezésekhez (gőzturbinák, szivattyúk, kompresszorok) csatlakoztatva |
Állandó erejű rugós támasztékokat és akasztókat kell kiválasztani |
|
Nincs emelési hely a csővezeték felett |
Állandó tavaszi támogatás kiválasztása a csővezetékhez (alap típusú támogatás) |
|
Acélszerkezetű gerendák a csővezeték felett |
Az állandó erejű rugós függesztők opcionálisak |
▶ Csővezeték üzemi terhelése (beleértve a csővezeték, a közeg és a szigetelőréteg súlyát)
▶ A csővezeték függőleges hőeltolódási értéke hideg állapotból meleg állapotba
▶ A munkakörnyezet hőmérsékleti tartománya
▶ A helyszíni telepítés helykorlátai
▶ Végrehajtási szabvány követelményei (nemzeti szabvány / vegyi szabvány / teljesítményszabvány)
|
Paraméter kategória |
Műszaki mutatók |
Megjegyzések |
|
Terhelési tartomány |
0,5 kN ~ 800 kN |
Szuper nagy terhelési specifikációk testreszabhatók |
|
Eltolási tartomány |
50mm ~ 400mm |
20%-os elmozdulási határ ajánlott |
|
Terhelési állandóság |
≤±5% |
≤6%-os nemzeti szabvány követelményeinek teljesítése |
|
Üzemi hőmérséklet |
-20 ℃ ~ 450 ℃ |
Speciális munkakörülményekhez szabható |
|
Terhelés beállítási tartomány |
±10% |
Helyszíni finombeállítás lehetséges |
|
Telepítés típusa |
Alap típusú támogatás |
Alsó gyökereztető telepítés |
|
Végrehajtási szabványok |
NB/T 47038, HG/T 20644, GB/T 17116 |
Kövesse az ügyfél által meghatározott szabványokat |
|
Rugós anyag |
60Si2MnA rugóacél |
Vákuumos hőkezelési eljárás |
|
Kagyló anyaga |
Q345B szerkezeti acél |
Integrált hegesztési formázás |
|
Összehasonlító elem |
Állandó Force Spring Support |
Változó erejű rugós támogatás |
Merev rögzített támaszték |
|
Terhelési változás mértéke |
≤±5% |
15% ~ 25% |
100% (nincs elmozdulás kompenzáció) |
|
Alkalmazható elmozdulás |
＞12mm, max 500mm |
≤50 mm |
0 (nincs elmozdulás) |
|
A csővezeték feszültségére gyakorolt hatás |
Szinte semmi további stressz |
Bizonyos plusz stressz |
Súlyos stresszkoncentráció |
|
Berendezésvédelem |
A legjobb, minimális tolóerő |
Átlagos |
Gyenge, közvetlenül továbbított tolóerő |
|
Szerkezeti komplexitás |
Viszonylag magas |
Egyszerű |
A legegyszerűbb |
|
Beszerzési költség |
Viszonylag magas |
Közepes |
Legalacsonyabb |
|
Teljes életciklus költsége |
Legalacsonyabb (karbantartást nem igénylő, hosszú élettartamú) |
Közepes |
Legmagasabb (gyakori karbantartás) |
|
Ajánlott forgatókönyvek |
Magas hőmérsékletű és nagynyomású távolsági csővezetékek, érzékeny berendezések csatlakozása |
Közepes és kis átmérőjű csővezetékek általános hőmérsékleten |
Rövid csővezetékek termikus elmozdulás nélkül |
Bár a Constant Spring Support for Pipeline kezdeti beszerzési költsége viszonylag magas, a több mint 10 éves teljes életciklus szempontjából átfogó költsége felülmúlja a többi megoldást a karbantartást nem igénylő funkciója, a nagy megbízhatóság és az alacsony hibaarány miatt.
▶ Minden rugóacél nagy hazai acélgyárakból származik, anyagtanúsítvánnyal
▶ Keménységvizsgálatot és összetétel-újraellenőrzést végeznek minden rugóanyag-tétel betárolása előtt
▶ A hegesztőanyagok megfelelnek a nem nemesfém és az átmenő hegesztési eljárás minősítésének
▶ A rugókat vákuum-hőkezelésnek vetik alá a tekercselés után a belső feszültség megszüntetése érdekében
▶ Minden rugót külön-külön terhelésvizsgálatnak vetnek alá, és rögzítik a terhelés-elmozdulás görbéit
▶ A teljes löketvizsgálatot a teljes összeszerelés után kell elvégezni, hogy megbizonyosodjon arról, hogy az állandóság megfelel a szabványoknak
▶ Felületi korróziógátló kezelés: homokfúvás rozsdamentesítés + epoxi cinkben gazdag alapozó + fedőbevonat
Minden csővezeték állandó rugós támogatása a szállítás előtt a következő ellenőrzéseket végzi el a jelentésekkel:
▶ Külső és méretellenőrzés
▶ Teljes löketterhelési állandósági teszt
▶ A zárolóeszköz működési tesztje
▶ Elmozdulásjelző kalibrálása
|
Helyszíni probléma |
Lehetséges ok |
Megoldás |
|
Rendellenes zaj a támasztól a csővezeték elmozdulása közben |
Súrlódás a görgő és a vezetősín között |
Rendszeresen kenje be a zsírt |
|
A tényleges elmozdulás nem egyeztethető össze a tervezéssel |
Csővezeték feszültség számítási eltérés |
A helyszíni terhelés ±10%-os tartományon belül finomhangolható |
|
Túlzott rugónyomás |
Nem megfelelő kiválasztás vagy túlterhelés |
Számolja újra a terhelést és cserélje ki a megfelelő modellt |
|
Tartóalap deformációja |
Nem elegendő a gyökerező alap erőssége |
Erősítse meg az alapozást vagy növelje a támasztó területet |
|
Súlyos korrózió |
Erős környezeti maró hatás |
Válasszon rozsdamentes acél anyagot, vagy adjon hozzá korróziógátló bevonatot |
1. Műszaki konzultáció: A professzionális értékesítési csapat kiválasztási javaslatokat ad a csővezeték paraméterei alapján
2. A rendszer megerősítése: Termékleírások és árajánlatok kiadása, műszaki követelmények és szállítási idő megerősítése
3. Gyártás és gyártás: Megrendelések szerint gyártás, a folyamat során elérhető visszajelzés a gyártás előrehaladásáról
4.Gyári ellenőrzés: Teljes ellenőrzés vizsgálati jegyzőkönyvekkel és minősítési igazolásokkal
5. Logisztika és szállítás: 7-15 napos szállítás hagyományos modellekhez, testreszabott termékek a megállapodás szerinti ciklus szerint
6. Értékesítés utáni támogatás: Telepítési útmutatást ad, 24 órán belül válaszol a termékminőségi problémákra
A Yangzhou Tianshun Pipeline Technology mindig ragaszkodik a "stabil minőség, professzionális szolgáltatás" üzleti filozófiájához. Termékeink stabilan működnek mérnöki projektekben több mint 40 országban, köztük az Egyesült Államokban, az Egyesült Királyságban, Brazíliában, Szingapúrban és Dél-Afrikában. Az állandó rugós támogatás választása a Pipeline számára azt jelenti, hogy megbízható csővezeték-támogató megoldást kell választani, amelyet a globális mérnöki gyakorlat igazol.
