A hidraulikus csillapítók sebességérzékeny visszatartó eszközök, amelyek a csőrendszerek és berendezések védelmére szolgálnak a hirtelen dinamikus terhelésektől – például szeizmikus eseményektől, vízkalapácstól, gőzkalapácstól, széllökésektől és a szivattyú kioldási tranzienseitől –, miközben lehetővé teszik a hőtágulás és -összehúzódás miatti akadálytalan lassú mozgást. Ellentétben a rugós támasztékokkal, amelyek a cső súlyát hordozzák, a hidraulikus csillapítók normál működési körülmények között nem viselnek statikus terhelést; csak akkor kapcsolnak be, ha a cső sebessége meghaladja az előre beállított küszöböt.

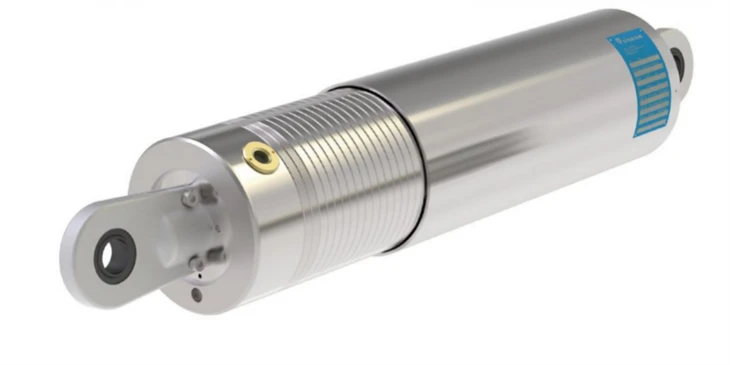

Yangzhou Tianshun csővezeték technológiaenergiatermelési, petrolkémiai és nukleáris csőrendszerekhez tervezett hidraulikus snubbereket gyárt. Mindegyik egység egy dugattyút használ, amely a hidraulikafolyadékon keresztül mozog egy lezárt hengerben. Lassú sebességnél - jellemző a termikus növekedésre - a folyadék szabadon halad át a kalibrált nyílásokon, és a snubber elhanyagolható ellenállást fejt ki. Amikor egy hirtelen esemény a kioldó sebességnél gyorsabban hajtja a csövet, a nyílás áramlása korlátozottá válik, a folyadék nyomása megnövekszik, és a snubber merev visszatartó módba zár, átadva a dinamikus terhelést az épület szerkezetére.

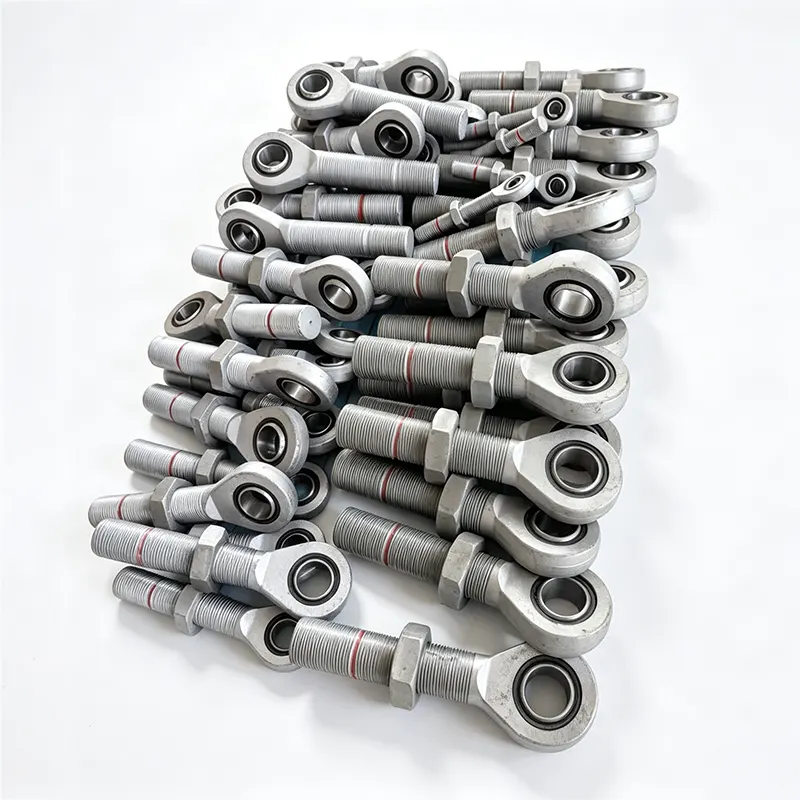

Szabványos hidraulikus csillapítóink szénacél vagy ötvözött acél hengerrel, edzett dugattyúrúddal korrózióálló bevonattal és nagy teljesítményű hidraulikafolyadékkal rendelkeznek, széles hőmérsékleti tartományra. A végcsatlakozók többféle konfigurációban kaphatók, beleértve a rúdszemet, a csuklót, a gömbcsuklót és a menetes végeket, amelyek lehetővé teszik a beszerelést bármilyen irányban – vízszintesen, függőlegesen vagy szögben.
Mindegyik snubber gyárilag meg van töltve, le van zárva és előzetesen tesztelt. A belső hőkompenzáció alkalmazkodik a környezeti hőmérséklet-ingadozások miatti folyadéktérfogat-változásokhoz, megelőzve a téves leállást vagy a nem kívánt előterhelést normál üzem közben.
A terhelhetőség körülbelül 5 kN-tól 500 kN-ig terjed, és magasabb az egyedi nagy teherbírású egységek esetében. A szabványos löketek 100 mm, 150 mm, 200 mm, 300 mm és 500 mm, kérésre hosszabb löketekkel is rendelhető. A trigger sebessége – az a sebesség, amellyel a csillapító átmenet a szabad mozgásból a visszatartásba – általában 5 mm/s és 50 mm/s között van kalibrálva a projekt specifikációitól függően, és beállítható az egyedi telepítési követelményeknek megfelelően.
A szabványos egységek működési hőmérsékleti tartománya -40°C és +120°C között van, speciális alkalmazásokhoz magas hőmérsékletű változatok és nukleáris minőségű folyadékok állnak rendelkezésre.
Hidraulikus snubbereinket a vonatkozó nemzetközi szabványoknak megfelelően tervezték és tesztelték, beleértve az MSS SP-69, ASME B31.1, ASME B31.3 és az IEEE nukleáris szolgáltatásra vonatkozó követelményeit. Minden egység működési teszten, nyomáspróbán és szivárgásvizsgálaton esik át a szállítás előtt. A nukleáris és nagy specifikációjú projektekhez teljes minősítési dokumentációt tudunk biztosítani, beleértve a ciklusteszteket, a környezeti öregedést és a szeizmikus minősítési jelentéseket, ha szükséges.
A hidraulikus csillapítókat minden olyan helyen határozzák meg, ahol a csőrendszernek szabadon kell mozognia termikus körülmények között, de meg kell akadályozni a dinamikus eseményektől. Az elsődleges létesítmények közé tartoznak a fő gőzvezetékek és a betáplált vízvezetékek a hő- és atomerőművekben, a reaktor hűtőkörei, az LNG- és LPG-átviteli vezetékek, a finomítói kemence kimeneti csővezetékei, a nagynyomású technológiai vezetékek és a szeizmikus zónákban lévő országok közötti csővezetékek.
A hidraulikus csillapítók szinte mindig egy átfogó csőtartó rendszer részét képezik, és nem helyettesítik azokat, hanem más alkatrészekkel együtt működnek. A változtatható rugós függesztők és az állandó rugós függesztők hordozzák a cső súlyát, és alkalmazkodnak a lassú hőmozgáshoz, míg a csillapítók párhuzamos dinamikus visszatartást biztosítanak ugyanazon vagy szomszédos támasztópontokon. A fémmembrán dilatációs hézagokkal felszerelt vonalakon a tömítőelemek védik a csőmembránt a túlnyúlástól vagy a túlnyomástól tranziens események során.
Szélesebb termékpalettánk a teljes csőtartó- és rugalmassági csomagot lefedi: minden típusú rugós támasztékok és rugós függesztők, merev csőtartók, csőpapucstartók, előszigetelt csőtartók hideg és meleg kiszolgáláshoz, valamint a kompenzációs hézagok teljes választéka. Ez lehetővé teszi az EPC-vállalkozók és a végfelhasználók számára, hogy egyetlen gyártótól szerezzenek be snubbers-t, támogatást és bővítési összetevőket, egyszerűsítve a koordinációt és a minőségi elszámoltathatóságot.

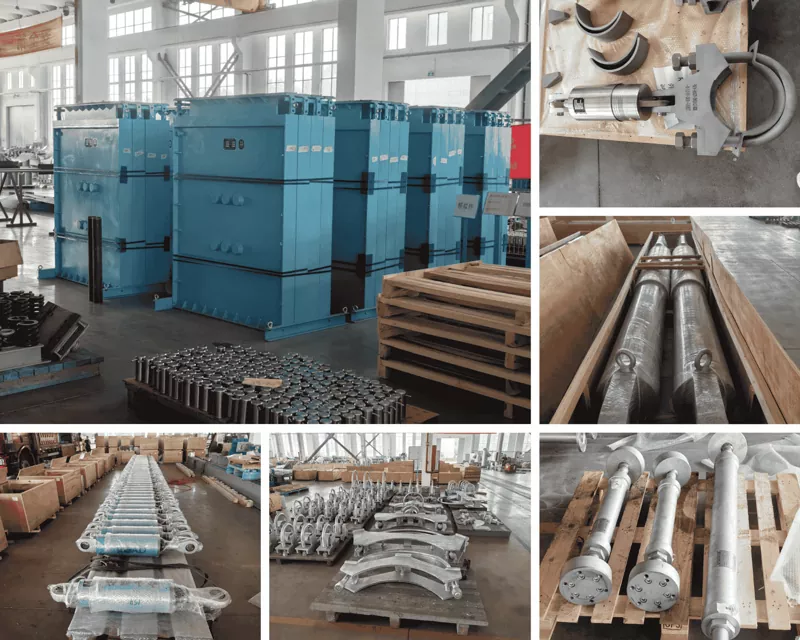

Minden hidraulikus csillapítót házon belüli létesítményünkben szerelünk össze és tesztelünk az ISO 9001:2015 minőségirányítási rendszerünk szerint. Támogatást nyújtunk ügyfeleinknek méretezési segítséggel, telepítési útmutatóval és ütemezett karbantartási javaslatokkal. A katalógusegységek szabványos átfutási ideje három-öt hét, előzetes egyeztetés alapján gyorsított gyártás is elérhető. Több mint 14 éves tapasztalatunkkal több mint 45 országba szállítunk csővezeték-alkatrészeket, így kész és teljesen egyedi megoldásokat is szállítunk a kritikus infrastrukturális projektekhez világszerte.
Mi a különbség a hidraulikus akasztó és a rugós akasztó között?
A rugós függesztők teherhordó támasztékok, amelyek hordozzák a cső súlyát, miközben lehetővé teszik a hőmozgást. A hidraulikus csillapítók nem hordoznak statikus terhelést; olyan visszatartó eszközök, amelyek lassú hősebesség mellett is szabadon mozognak, de mereven reteszelnek hirtelen dinamikus esemény, például földrengés vagy vízi kalapács bekövetkezésekor. A kettőt gyakran együtt szerelik fel ugyanarra a csőhelyre.
Mit jelent a "trigger sebesség"?
A kioldási sebesség vagy zárási sebesség az a dugattyúsebesség, amelynél a csillapító átvált az alacsony ellenállású szabad mozgásról a merev rögzítési módra. A kalibrálás a belső áramlási nyílások méretének beállításával történik. A tipikus értékek 5 mm/s és 50 mm/s között vannak, úgy választva, hogy a normál termikus növekedés soha ne érje el a trigger sebességet, de a dinamikus események mindig meghaladják azt.
A hidraulikus csillapítók karbantartást igényelnek?
Igen, de hosszú időközönként. Normál üzemi körülmények között javasoljuk a három-ötévenkénti ellenőrzést és tízévente a teljes felújítást, beleértve a folyadékcserét és a tömítések cseréjét. Az élettartam a hőmérséklettől, a ciklusszámtól és a környezeti feltételektől függően változik. A súlyos szervizelési vagy nukleáris alkalmazások projektspecifikációnként rövidebb ellenőrzési intervallumokat követnek.
Bármilyen irányban beépíthető a snubber?
Igen. A hidraulikus csillapítók bármilyen – vízszintes, függőleges vagy ferde – helyzetben működnek, mert a dugattyú a gravitációtól függetlenül tiszta axiális feszültségben és kompresszióban működik. A végcsatlakozók (kapcsok, gömbcsukló, rúdszemek) a beépítési szögnek és a szerkezeti rögzítés típusának megfelelően vannak kiválasztva.
Hogyan méretezhetem be a csőrendszerem hidraulikus csillapítóját?
A méretezés azon a maximális dinamikus terhelésen alapul, amelyet a csillapítónak vissza kell tartania, és azon a teljes hőlöketen alapul, amelyet a mélypont leállása nélkül el kell viselnie. A dinamikus terhelések általában a csőfeszültség-elemzésből származnak szeizmikus, vízkalapács vagy szélterhelés esetén. Mérnöki csapatunk segíthet a méretezésben, ha megadja a várható terhelést, a szükséges löketet, az üzemi hőmérsékletet és a vonatkozó projektkódot.
