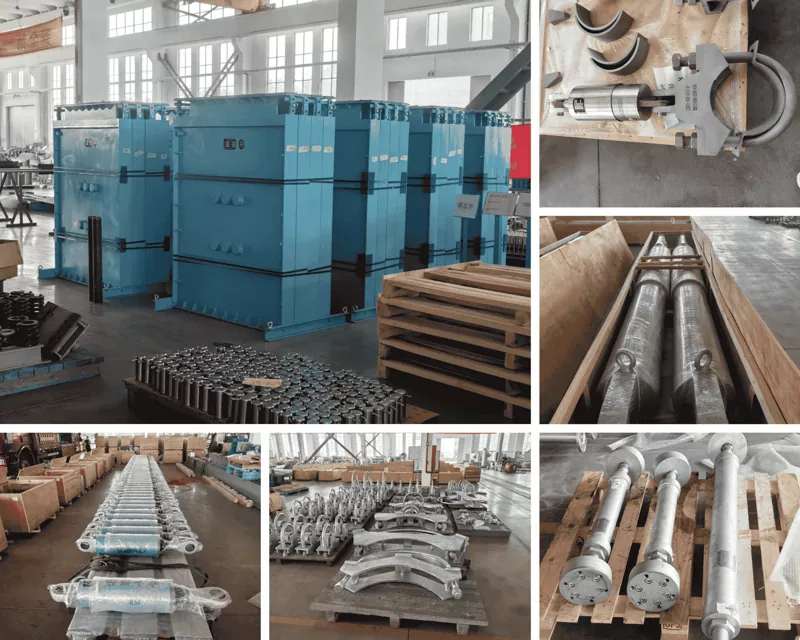

A Yangzhou Tianshun viszkózus folyadékcsillapítókat szállít az építőmérnöki, híd-, energia- és ipari szektorok számára. Gyártásunk egy 35 000 m²-es gyárban működik Jiangsuban, Kínában, ahol több mint 100 fős szakképzett munkaerő dolgozik. Míg csővezeték-támogató üzletágunkat 2012-ben alapítottuk, a csillapítótermékeink mögött álló csapat több mint 20 éves speciális tapasztalattal rendelkezik a folyadékcsillapítási technológiában. Az eredmény a harmadik generációs viszkózus folyadék csillapítónk, egy olyan termékünk, amelyet teljesen saját szellemi tulajdonnal fejlesztettünk ki. Több mint 45 országba szállítunk projekteket ISO 9001:2015 tanúsított minőségbiztosítási rendszer szerint.

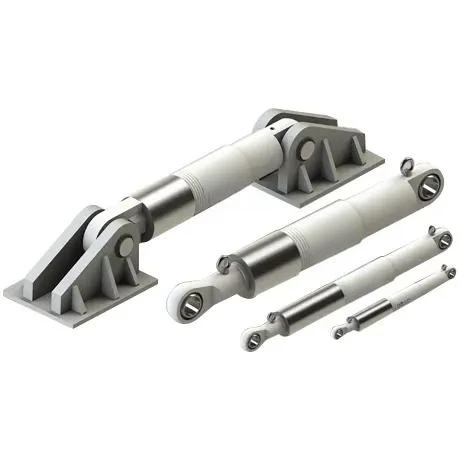

A viszkózus folyadék csillapító egy hidraulikus eszköz, amely a mechanikai mozgást hővé alakítja, csökkenti a vibrációt és eloszlatja a földrengések, erős szél vagy gépek által a szerkezetre adott energiát. A fő alkatrészek egy speciálisan kiválasztott szilikonolajjal töltött henger, egy precíziós csillapítónyílású dugattyú, egy dugattyúrúd, perselyek, tömítések és végcsatlakozók.
Normál körülmények között a csappantyú lassan mozog a szerkezet hőtágulásával vagy üzemi elmozdulásával, nagyon csekély ellenállást biztosítva. Amikor egy dinamikus esemény gyors mozgásra kényszeríti a szerkezetet, a dugattyú nagy sebességgel nyomja át a folyadékot a csillapító szerkezeten. A dugattyún átívelő nyomáskülönbség a sebességgel arányos ellenállási erőt hoz létre, és az energia hőként disszipálódik a folyadékban. Amint a külső erő lecsillapodik, a lengéscsillapító visszatér semleges állapotába, és készen áll a következő ciklusra.
Harmadik generációs viszkózus folyadék csillapítónk alacsony viszkozitású szilikonolajat használó sugárcsillapítási elv köré épül. A lengéscsillapítók korábbi generációi gyakran nagy viszkozitású közegekre támaszkodtak, amelyek a hőmérséklet és az öregedés hatására megváltoztatták tulajdonságaikat, ami idővel inkonzisztens teljesítményt eredményezett. A harmadik generációs kialakítás ezt azáltal küszöböli ki, hogy a folyadékot nagy sebességgel precízen megmunkált kis lyukakon vezeti át, így stabil és kiszámítható csillapítóerőt hoz létre.
Az előnyök mérhetőek. A csillapítási karakterisztikája nagymértékben megismételhető széles hőmérsékleti tartományban, mivel az alacsony viszkozitású szilikonolaj stabil viszkozitást tart fenn üzem közben. A belső csillapító szerkezetet úgy alakították ki, hogy a kifáradási élettartam és a megbízhatóság jelentősen javuljon az előző generációs termékekhez képest. Nincsenek mechanikus szelepek, amelyek beragadhatnak vagy elhasználódhatnának, és a csillapítás pusztán a folyadékdinamikán keresztül érhető el. Ez a technológia jelenti a legmagasabb képességet az általunk gyártott viszkózus lengéscsillapítók között, és teljes szellemi tulajdonjoggal rendelkezünk a tervezés felett.
A henger nagy szilárdságú acélból készül, a furat kerekségének és felületi minőségének szűk tűréshatárára megmunkálva. A dugattyúrúd kemény krómozott, vagy egyenértékű felületkeményítési eljárással kezelt, hogy ellenálljon a kopásnak és a korróziónak. Maga a dugattyú tartalmazza a sugárnyílás-tömböt, az adott projekthez szükséges csillapítási együttható és sebességkitevő szerint méretezett.
A tömítéseket a szilikonolajjal való kompatibilitás és az ismételt ciklus során történő kopásállóság alapján választották ki. A tömítési elrendezést úgy tervezték, hogy a folyadékot belül és a szennyeződést kívül tartsa még poros vagy tengeri környezetben is. A hosszú távú tömítés integritása az egyik oka annak, hogy hosszabb tervezési élettartamot kínálhatunk ezeknek a csappantyúknak.
A csillapító közeg nagy tisztaságú, alacsony viszkozitású szilikonolaj. Nem romlik, nem gyengül, és nem változik észrevehetően a több évtizedes elvárt szolgáltatás során. Alacsony hőmérséklet-érzékenysége biztosítja, hogy a csappantyú egyenletes teljesítményt nyújtson akár hidegklíma hídba, akár meleg ipari üzembe telepítve.
Tűfejek, kapcsok és gömbcsapágyak állnak rendelkezésre a szerkezettel és a támasztott elemmel való interfészhez. Ezeket a csatlakozásokat úgy tervezték, hogy a teljes névleges csillapítóerőt továbbítsák anélkül, hogy nemkívánatos hajlítónyomatékokat okoznának a lengéscsillapító testben.
| Paraméter | Tipikus tartomány és opciók |
|---|---|
| Csillapító erő | Akár 3000 kN és afeletti, szerkezettől függően |
| Stroke | ±50 mm - ±600 mm (hosszabb löketek kérésre) |
| Sebességkitevő (α) | 0,2-1,0 (megadható) |
| Üzemi hőmérséklet | -30 °C és +80 °C között (bővített tartomány elérhető) |
| Henger anyaga | Szénacél védőbevonattal vagy rozsdamentes acél |
| Dugattyúrúd felület | Kemény krómozott vagy azzal egyenértékű |
| Csillapító közeg | Alacsony viszkozitású szilikon olaj |
| Végezze el a kapcsolatokat | Clevis, gömbcsapágy, menetes vagy projektenként |
| Alkalmazandó szabványok | EN 15129, ASCE 7, AASHTO és projektspecifikus kódok |
Minden paraméter a szerkezeti elemzéshez igazodik. A gyártás előtt áttekintjük a projekt specifikációit és megerősítjük a csappantyú jellemzőit.
Minden viszkózus folyadék csillapító gyári átvételi teszten esik át egy kalibrált dinamikus tesztberendezésen. A teszt szinuszos vagy háromszög alakú eltolási ciklusokat alkalmaz a projektre jellemző sebességeken, és méri az eredő erőt. Ellenőrizzük, hogy a mért csillapítóerő a megadott tűréshatáron belülre esik-e, és a sebességkitevő megegyezik-e a tervezési értékkel. A tesztrekordok a végső dokumentációs csomag részét képezik.
Az anyagok nyomon követhetősége minden nyomáshatár és szerkezeti elem esetében megmarad. A hegesztési varratokat szakképzett személyzet vizsgálja meg, és szükség esetén roncsolásmentes vizsgálati jelentéseket is biztosítunk. ISO 9001 tanúsítvánnyal rendelkező eljárásaink lefedik a teljes folyamatot, a bejövő folyadék és acél ellenőrzésétől a végső festésig és csomagolásig.
Kritikus alkalmazásoknál, mint például kórházak és magas szeizmikus zónákban lévő hidak, további minősítési vizsgálatokat is támogathatunk, beleértve a tervezett élettartamon túli fáradási ciklusokat, a tömítések tartóssági vizsgálatát és a korrózióállóság ellenőrzését.
A lakótornyok, irodaházak és bevásárlóközpontok viszkózus lengéscsillapítókat használnak, hogy csökkentsék a kilengést földrengések és erős szél esetén. A lengéscsillapítókat gyakran merevítő résbe építik be, vagy nyírófalakkal kapcsolják össze, hogy elnyeljék az energiát és védjék az elsődleges szerkezetet.
A kórházak, iskolák, segélyhívó központok és egyéb létesítmények, amelyeknek egy szeizmikus esemény után is működőképesnek kell maradniuk, viszkózus lengéscsillapítókra támaszkodnak a szerkezeti károsodások korlátozása érdekében. A funkció fenntartásának képessége, amikor a közösségeknek a legnagyobb szükségük van rá, kulcsfontosságú tényező a csillapító kiválasztásában ezekben a projektekben.
A gyárépületek, a feldolgozó tornyok és a nehézgépek tartószerkezetei forgó gépek rezgéseinek és esetenkénti dinamikus terheléseknek vannak kitéve. A viszkózus lengéscsillapítók csökkentik a fáradtságot, és javítják a kezelő kényelmét és biztonságát.
A gyalogos hidak és az autópálya-viaduktok viszkózus lengéscsillapítókat használnak a forgalom, a szél és a szeizmikus gerjesztés által okozott fedélzeti mozgások szabályozására. A fedélzet és a pillérek közé vagy a szomszédos fesztávok közé szerelt lengéscsillapítók csökkentik a csapágyak elmozdulását és megakadályozzák a csapódást.
A villamosenergia-ipari és petrolkémiai létesítmények csőrendszerei és berendezéskeretei a viszkózus lengéscsillapítók előnyeit élvezik, ahol szeizmikus korlátozás vagy rezgésszigetelés szükséges. A csillapítók meghatározott sebességküszöbökhöz való tervezése alkalmassá teszi őket alkalmi szélsőséges eseményekre és folyamatos vibrációra is.
A kemencéket, hengerműveket és anyagmozgató rendszereket tartó nehéz szerkezeti keretek viszkózus csillapításra alkalmasak, hogy korlátozzák a működés közbeni dinamikus erősítést.
A hidraulikus snubber sebességérzékeny zárként működik: lassú hőmozgást tesz lehetővé, és gyors mozgás során szinte merevvé válik. A viszkózus folyadék csillapító nem reteszelődik. Ellenálló erőt fejt ki, amely a sebességgel nő, és az energiát hőként disszipálja a teljes mozgás során. A lengéscsillapítókat folyamatos energiaelvezetésre, míg a csillapítókat alkalmi dinamikus visszatartásra tervezték.
A szerkezetmérnök az épület vagy híd dinamikus elemzése alapján határozza meg a szükséges csillapítási együtthatót és sebességkitevőt. Ezeket a paramétereket a lökettel, a végcsatlakozás típusával és a környezeti feltételekkel együtt megkapjuk, és ennek megfelelően alakítjuk ki a csappantyút. Ha még az előkészítő szakaszban van, mérnökeink segíthetnek a paraméterek kiválasztásában az általános szerkezeti típusok és kódkövetelmények alapján.
Igen. A viszkózus folyadék csillapítóinkat úgy tervezték, hogy mindkét irányban működjenek, és szükség szerint szimmetrikus vagy aszimmetrikus csillapító erőket hoznak létre. A nyílások elrendezése úgy konfigurálható, hogy különböző csillapítási karakterisztikát adjon a feszültségben és a nyomásban, ha a projekt megköveteli.
Normál körülmények között a csappantyú élettartama tömített, és nincs szükség rutinszerű folyadékcserére. A dugattyúrúd felületének, tömítéseinek és végcsatlakozóinak időszakos szemrevételezéses ellenőrzése javasolt. A kritikus alkalmazásokhoz iránymutatást adunk a funkcionális tesztelési időközökhöz. Ha egy egység felújításra szorul, gyárunk teljes körű szolgáltatást és újratanúsítást kínál.
Az EN 15129 szabvány szerint gyártunk földrengésgátló eszközökhöz, és kérésre teljesítjük az ASCE 7, AASHTO és más nemzeti kódok követelményeit. A CE-jelölés az Európai Gazdasági Térségben megvalósuló projekteknél érhető el. Az összes szükséges vizsgálati jelentést és nyilatkozatot a dokumentációs csomag tartalmazza.
A gyártási idő az erőkapacitástól, a lökettől és a mennyiségtől függ. Útmutatóként elmondható, hogy a szabványos lengéscsillapítók nyolc-tíz hét alatt gyárthatók. Nagyobb csappantyúk vagy nagy mennyiségű rendelés további időt igényelhet, amit az árajánlatnál igazolunk. A megrendelés során a gyártási mérföldkövek átláthatóságát fenntartjuk.
Ha viszkózus folyadék csappantyúval kapcsolatos igényével fordul hozzánk, egy csappantyúmérnöki ismeretekkel rendelkező ügyfélmenedzser 24 órán belül válaszol. Felülvizsgáljuk a szerkezeti teljesítménykritériumokat, beleértve a csillapítási erőt, a löketet és a sebességkitevőt, és műszaki és kereskedelmi ajánlatot küldünk. Az egyedi végszerelvények, a speciális bevonatok és a projekt-specifikus dokumentáció a rutin szállítási körünk részét képezik.
A csillapítástechnika terén szerzett több mint két évtizedes kumulált tapasztalatunk azt jelenti, hogy az ötlettől az üzembe helyezésig támogatni tudjuk projektjét. A kiszállítást követően továbbra is rendelkezésre állunk szerelési útmutatásért és hosszú távú szerviztanácsadásért. A mérnöki cégek és vállalkozók ismétlődő üzleti tevékenységeinek magas aránya azt jelzi, hogy csappantyúink a szerkezet élettartama során az elvárt teljesítményt nyújtják.
