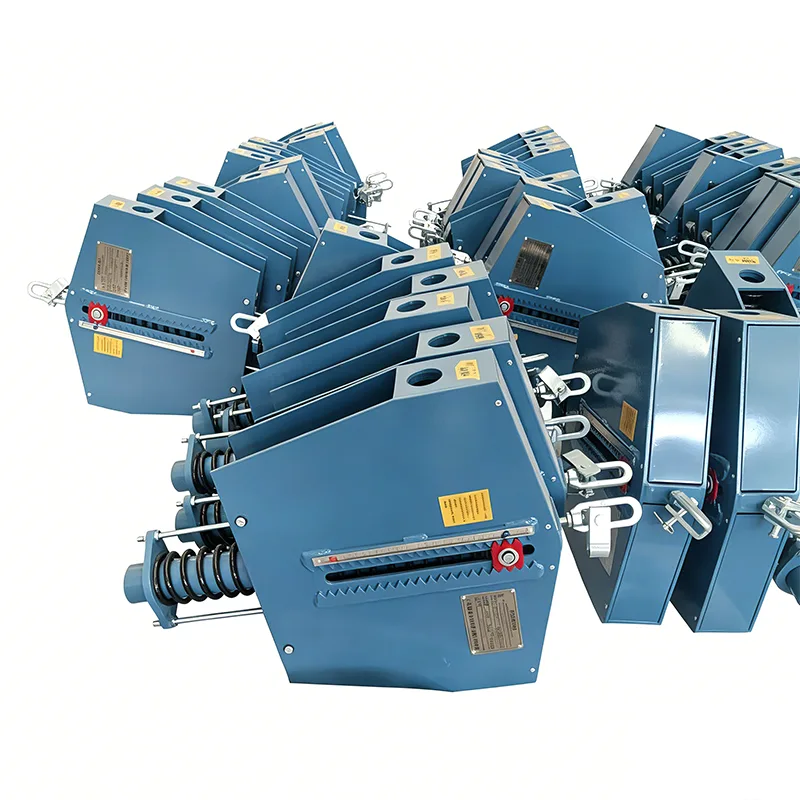

Gőzcső állandó rugós támogatás

A gőzvezetékek működés közben jelentős hőeltolódást generálnak, és nagyon érzékenyek a terhelés változásaira. Amikor a csővezeték hőmérséklete a környezeti hőmérsékletről az üzemi hőmérsékletre emelkedik, néhány centimétertől több tíz centiméterig terjedő függőleges elmozdulás következik be. Ha hagyományos támasztóeszközöket alkalmaznak, a terhelés drasztikusan ingadozni fog az elmozdulással együtt, ami csőfeszültség-koncentrációt, a berendezés csatlakozásainak károsodását és akár csőtörést is eredményez. A Steam Pipe Constant Spring Support egy dedikált támogatási egység, amelyet az ilyen problémák megoldására fejlesztettek ki. Szinte állandó támasztóerőt biztosít a teljes elmozdulás során, biztosítva a gőzvezetékrendszerek biztonságos és megbízható működését.

Az állandó rugós támasztó/akasztó típusvizsgálatából kapott terhelés-elmozdulás görbe. A vízszintes tengely az elmozdulást, míg a függőleges tengely a terhelést jelenti. A görbe megközelítőleg vízszintes marad a teljes munkaút során, ami azt mutatja, hogy a támasztóerő lényegében állandó marad, amikor a csővezeték a hőtágulás és -összehúzódás miatt elhajlik.

Ez a típusteszt igazolja az állandó rugós egységek terhelési állandóságát, teljes menetstabilitását és működési megbízhatóságát. Az összes gyártóegységet a szállítás előtt terhelési kalibrációnak vetik alá, és a terhelési eltérést ±6%-on belül szabályozzák az ANSI/MSS-SP-58-2018 és NB/T47038-2013 szerint.

Ezek a termékek nagy hőeltolódású ipari csőrendszerekhez alkalmazhatók, beleértve a fő gőzvezetékeket és más magas hőmérsékletű és nagynyomású csővezetékeket.

Működési elv és szerkezeti összetétel

A nyomatékkiegyenlítés elve alapján tervezett Steam Pipe Constant Spring Support a rugók rugalmas erejét egy összekötő mechanizmuson keresztül állandó támasztóerővé alakítja. Amikor a csővezeték függőlegesen mozog, a rugós deformációt a kapcsolórendszer kompenzálja, hogy fenntartsa a stabil kimeneti erőt, miközben a terhelés ingadozási aránya 5%-on belül van szabályozva.

A standard termékek a következő alapvető összetevőket tartalmazzák:

▶ Rugós összeállítás: Nagy szilárdságú ötvözött rugóacélból készült, és többszörös hőkezelési eljárásnak vetették alá.

▶  Moment kiegyenlítő mechanizmus: precízen megmunkált rudazat és bütyökszerelvény.

▶  Teherbeállító eszköz: Lehetővé teszi a kimeneti terhelés pontos helyszíni beállítását.

▶  Elmozdulásjelző: Világosan megjeleníti a csővezetékek tényleges elmozdulását.

▶ Ház és csatlakozó szerelvények: prémium szénacélból, korróziógátló felületkezeléssel.

A termék műszaki adatai

Állandó rugós függesztő specifikációs táblázat	Példa
Modell / sorozat	PH, LH, CA, CS, TH
Terhelhetőség (üzemben)	0,1 kN - 500 kN
Teljes utazás	50 mm, 100 mm, 200 mm, 400 mm
Tényleges utazás	600 mm-ig
Terhelési eltérés (tűrés)	±5% (Normál) / ±3% (Magas Prec.)
Telepítési pozíció	Vízszintes / Függőleges
Ház befejezése	Tűzi horganyzott / epoxi
Üzemi hőm.	-20°C és +80°C között (környezeti)
Rugós tekercs anyaga	60Si2Mn / 50CrVA
Terhelés beállítási tartománya	±10% (helyszíni beállítás)

Alapvető műszaki jellemzők

▶  Kiváló állandó erőteljesítmény: A terhelés ingadozási aránya ≤ 5% a teljes löket során, ami meghaladja a nemzeti szabványok követelményeit.

▶  Nagy eltolási tartomány: A maximális elmozdulás eléri a 400 mm-t, amely tökéletesen alkalmas nagy átmérőjű, magas hőmérsékletű gőzvezetékekhez.

▶  Átfogó terhelési lefedettség: 0,5 kN és 500 kN közötti terhelési besorolások teljes sorozata áll rendelkezésre.

▶  Kompakt szerkezet: Az optimalizált térbeli kialakításnak köszönhetően teljes térfogata 20%-kal kisebb, mint a hagyományos állandó rugós támasztékoké.

▶  Könnyű telepítés: szállítás előtt előre beállítva a megadott terhelésre, amely csak egyszerű rögzítést igényel a helyszíni üzembe helyezéshez.

▶  Magas biztonság és megbízhatóság: túlterhelés elleni védelemmel és úthatároló eszközökkel van felszerelve a véletlen sérülések elkerülése érdekében.

Teljesítmény-összehasonlítás változó rugós támasztékokkal

Összehasonlítási tételek	Gőzcső állandó rugós támogatás	Változó rugós támogatás a csővezetékhez
Terhelési variációs ráta	≤ 5%	≤ 25%
Maximális elmozdulás	400 mm	200 mm
Alkalmazható csővezetékek	Gőzvezetékek nagy elmozdulással és nagy terhelésérzékenységgel	Általános hőkiszorítású csővezetékek
Stresszkontroll teljesítmény	Kiváló	Jó
Berendezés csatlakozások védelme	Felsőbbrendű	Rendes
Gyártási költség	Viszonylag magas	Közepes
Üzemi hőmérséklet	-196 ℃ ~ +600 ℃	-40 ℃ ~ +450 ℃

Szabványos műszaki paraméterek

Paraméter neve	Műszaki előírások
Működési terhelési tartomány	0,5 kN – 500 kN
Névleges elmozdulás	50 mm, 100 mm, 150 mm, 200 mm, 300 mm, 400 mm
Terhelési variációs ráta	≤ 5%
Üzemi hőmérséklet	-196 ℃ ~ +600 ℃
Rugós anyag	60Si2MnA, 50CrVA, Magas hőmérsékletnek ellenálló ötvözet
Ház anyaga	Q235B, Q345B, Rozsdamentes acél
Felületkezelés	Tűzihorganyzás, cinkben gazdag epoxi alapozó + magas hőmérsékletnek ellenálló fedőbevonat
Alkalmazandó szabványok	GB/T 17116.2-2018, HG/T 20644-1998, ANSI/ASME B31.1

Tipikus alkalmazási forgatókönyvek

A Steam Pipe Constant Spring Support főként nagy hőeltolással és szigorú terhelési stabilitási követelményekkel rendelkező gőzcsőrendszerekre vonatkozik:

▶  Hőerőművek fő gőzvezetékei és melegítő gőzvezetékei

▶  Gőzvezetékrendszerek az atomerőművek hagyományos szigetén

▶  Magas hőmérsékletű gőzszállító csővezetékek kőolajfinomítókban

▶  Gőzvezetékek a vas- és acélművekben

▶  Magas hőmérsékletű melegvíz és gőz fővezetékek városi központi fűtéshez

▶  Gőzfűtő csőrendszerek vegyi üzemekben

A fenti alkalmazásokhoz a Variable Spring Support for Pipeline már nem tud megfelelni az üzemeltetési követelményeknek, ha a csővezeték elmozdulása meghaladja a 100 mm-t, vagy ha a terhelés változásának szigorú ellenőrzése szükséges. Ilyen esetekben az állandó rugótámaszok kötelezőek a rendszer biztonságának garantálása érdekében.

Gyártás és minőségellenőrzés

A Yangzhou Tianshun Piping 14 éves szakmai tapasztalattal büszkélkedhet állandó rugós támasztékok gyártásában, teljes gyártási létesítményekkel és precíziós vizsgálóműszerekkel felszerelve. Szigorú, teljes körű minőség-ellenőrzési rendszert vezettünk be annak biztosítására, hogy minden termék megfeleljen a nemzetközi szabványoknak:

Átfogó házon belüli tesztelés történik minden terméken a kiszállítás előtt

Szállítás előtt minden termék teljes házon belüli tesztelési folyamaton megy keresztül. Ez a folyamat magában foglalja a méret- és szemrevételezést, a PMI-t (pozitív anyagazonosítás), a keménységvizsgálatot, az MT/PT roncsolásmentes vizsgálatot, ahol alkalmazható, a rugóterhelési vizsgálatot terhelés-elmozdulás görbékkel és a bevonat vastagságának mérését. A gyári vizsgálati jelentéseket (FTR) és az anyagvizsgálati jelentéseket (MTR) szállítjuk.

A harmadik fél akkreditációjának tisztázása

A házon belüli tesztelés nem azonos az ILAC által akkreditált, harmadik fél által végzett teszteléssel. Ha harmadik fél által végzett vizsgálatra vagy laboratóriumi vizsgálatra van szükség, ez külön választható szolgáltatásként is biztosítható.

Opcionális külső ellenőrzési szolgáltatások (külön idézve)

1. Anyagvizsgálat

Ez a szolgáltatás magában foglalja a kémiai összetétel elemzését, a szakítóvizsgálatot, a Charpy-féle alacsony hőmérsékletű ütésvizsgálatot és a keménységvizsgálatot.

2. NDT hegesztés

Az elérhető módszerek közé tartozik a mágneses részecskék tesztelése (MT), a folyadék behatoló vizsgálat (PT), az ultrahangos vizsgálat (UT) és a radiográfiás vizsgálat (RT).

3. Rugóterhelési teljesítményteszt

A terhelés-elmozdulás görbéit tartalmazza.

4. Tűzi horganyzás / epoxi bevonat korrózióvédelmi ellenőrzése

5. Tanúi tesztelés, gyári felügyelet és szállítás előtti ellenőrzés (PSI)

Megkülönböztető előnyeink

Összehasonlítva a LISEGA nemzetközi csőtartó rendszerrel

Termékeink terhelési pontossága, tesztelési szabványai és dokumentációs rendszereink a LISEGA nemzetközi csőtartó rendszerhez viszonyítva vannak.

Több, mint egy szabványos hazai beszállító

Ellentétben a szabványos hazai gyártókkal, amelyek csak magát a terméket szállítják, mi minden rugóegységhez mellékelünk egy terhelés-elmozdulás görbét. Segítünk továbbá harmadik fél SGS-teszteléseinek és szemtanúi ellenőrzéseinek megszervezésében, valamint támogatjuk a PE/CPE mérnökök dokumentum-ellenőrzését a tengerentúli projekteknél.

Kiválasztási irányelvek és támogató szolgáltatások

A csővezetékek támasztékait a csővezeték elmozdulása és a terhelés érzékenysége szerint kell kiválasztani: Válassza a Változó rugós támasztékot a csővezetékhez, ha a függőleges csővezeték elmozdulása kisebb, mint 100 mm, és a rendszer nem érzékeny a terhelés ingadozására. Válassza az Állandó rugós támogatást, ha az elmozdulás meghaladja a 100 mm-t, vagy a csővezeték nagy érzékenységű a terhelés változásaira.

Professzionális támogató szolgáltatások teljes skáláját nyújtjuk:

▶  Ingyenes csővezetékfeszültség-elemzés, valamint akasztó- és támaszkiválasztás számítása

▶  Nem szabványos állandó rugótámaszok tervezése és gyártása

▶  Helyszíni telepítési útmutató és üzembe helyezési szolgáltatás

▶ 12 hónapos garancia, ingyenes javítással vagy a hibás termékek cseréjével a jótállási időn belül

▶  Hosszú távú alkatrészellátás és folyamatos műszaki támogatás
