Hőhatékony előszigetelt csőtartók a hőmegőrzéshez és a gyors helyszíni telepítéshez

Ha valaha is elsétált egy hűtött vízvezeték mellett egy párás napon, és észrevett egy nedves foltot a csőtartó körül, akkor pontosan látta, hogy az előre szigetelt csőtartó mit akadályoz meg. atTianshun, ezeket a támasztékokat hideg vezetékekhez, kriogén csővezetékekhez és meleg technológiai vezetékekhez készítjük, ahol a szigetelésnek folyamatosan kell maradnia a támasztóponton keresztül. Több mint 14 éve szállítjuk őket LNG-terminálokba, távhűtő üzemekbe, élelmiszer-feldolgozó létesítményekbe és bárhová, ahol a hidegcső és a környezeti levegő találkozik.

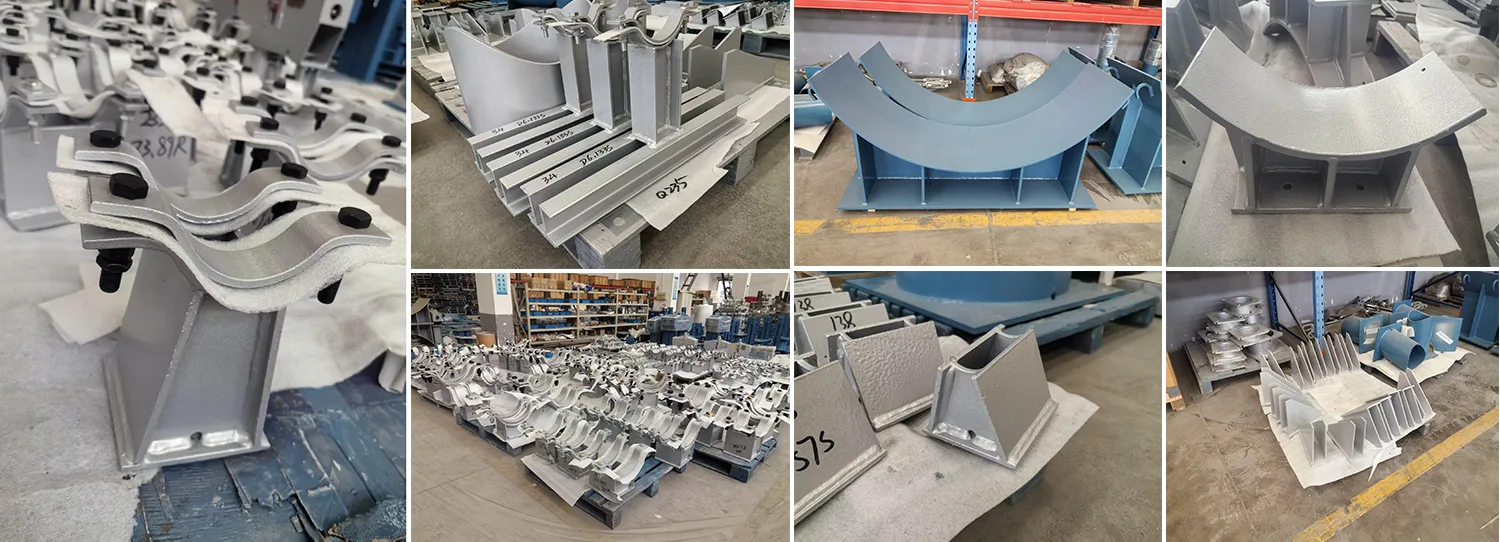

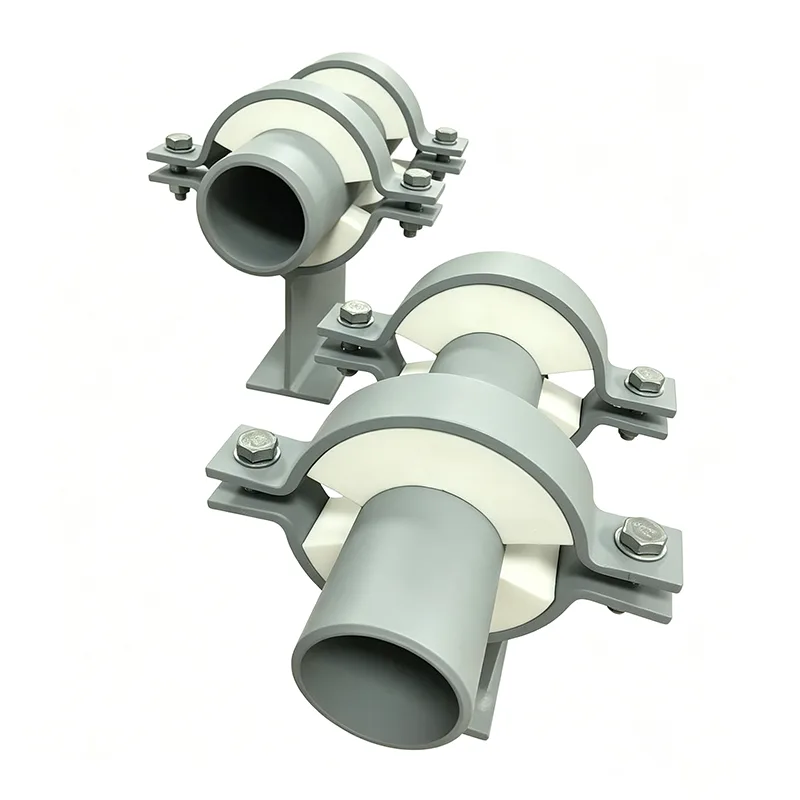

A szabványos csősaru vagy csőtartó jól működik a szigeteletlen vezetékeknél, de a szigetelés hozzáadása pillanatában probléma keletkezik: a támasztópont hőhíddá válik. Hideg vonalon ez páralecsapódást, jégképződést és végül korróziót jelent. Forró vonalon ez egy olyan út, amelyen keresztül a hő közvetlenül a szerkezeti acélba szivárog. Az előszigetelt csőtartó ezt úgy oldja meg, hogy magába a tartópapucsba egy merev szigetelőblokkot ágyaznak be – a cső szigetelt marad, a terhelést elbírják, a harmatpont pedig ott marad, ahol kell.

Az előre szigetelt csőtartók nem csak szigetelést jelentenek, körülöttük fém tartóelemekkel. Teherhordó szerkezeti elemek, és ugyanolyan súlyt, mozgást és alkalmankénti lökésterhelést kell viselniük, mint bármely csősarunak. Függőleges futásokon, ahol a zsinórnak is fel kell vennie a hőmozgást, gyakran mellékeljük őketrugós vállfákvagyváltoztatható rugós támasztékok. A hosszú vízszintes állványokon állandó rugótámaszokkal működnek együtt a kritikus csatlakozási pontokon, biztosítva, hogy a hidegcső mindenhol teljesen alátámasztva és teljesen szigetelve legyen.

Az általunk gyártott szabványok

ANSI/MSS SP‑58 – Csőtartók és akasztók

ASME B31.3 és B31.1 – Process and Power Piping

EN 13480 – Fém ipari csövek (ahol alkalmazható)

GB/T 17116 – Kínai szabvány a csőtartókhoz

Üzemi minőségbiztosítási rendszerünk ISO 9001:2015 tanúsítvánnyal rendelkezik, és minden megrendelésnél teljes anyagkövetést biztosítunk. LNG- és kriogén projektek esetén az acél alkatrészek alacsony hőmérsékletű ütésvizsgálati tanúsítványait is mellékelhetjük.

Gyakori kérdések

Q1: Honnan tudhatom, hogy milyen vastagságú szigetelésre van szükségem?

A tartó szigetelés vastagságának meg kell egyeznie a csőszigetelés vastagságával, vagy valamivel kisebbnek kell lennie (de nem sok), hogy elkerülje a rés kialakulását. Ha a csövében 80 mm-es üveghab van, akkor legalább 70-80 mm-es szigetelést helyezünk el a cipő belsejében. A pontos szám a hővezetési követelménytől és a felületi páralecsapódás kockázatától függ. Küldje el nekünk szigetelési specifikációját, és mi összeállítjuk.

2. kérdés: Az előszigetelt csőtartók kezelhetik a forró vezetékeket, vagy csak hidegre valók?

Mindkét. Megakadályozzák a hőveszteséget a gőz- és forró olajvezetékeken, valamint megakadályozzák a páralecsapódást a hideg vezetékeken. A 200°C feletti magas hőmérsékletű alkalmazásokhoz olyan szigetelőanyagokat választunk, mint az ásványgyapot vagy a kalcium-szilikát, amelyek nem bomlanak le magas hőmérsékleten.

3. kérdés: Ezek a tartók terepi hegeszthetők, vagy komplett szerelvényként kaphatók?

Előszigetelt tartójainkat jellemzően komplett szerelvényként szállítjuk, amely készen áll a hegesztésre vagy a csőre rögzítésre. A szigetelőblokk előre be van ragasztva az acél nyeregbe, és a párazáró gyárilag tömített. Ezzel óriási mennyiségű terepmunka takarítható meg ahhoz képest, mintha a helyszínen egy szabványos cipő köré szigetelődobozt építenének fel.

4. kérdés: Tervezhet-e csúszó előszigetelt csőtartót?

Igen. Az alaplap aljára PTFE csúszólapot ragasztunk, vagy polírozott rozsdamentes acél felületet biztosítunk. Ez lehetővé teszi a cső tengelyirányú mozgását, miközben teljesen szigetelt marad. Vezetett változatokat is kínálunk oldalsó ütközőkkel, amelyeket az Ön csőfeszültség-mozgási követelményeihez terveztek.

5. kérdés: Hogyan lehet ezeket a szigetelés károsodása nélkül szállítani?

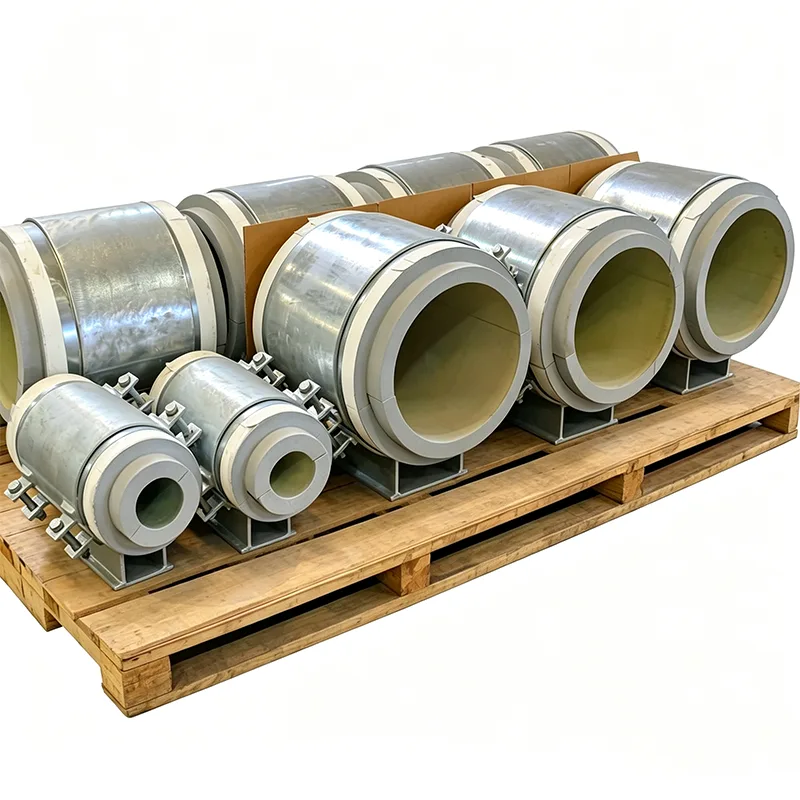

A szigetelőblokk az acélnyereg belsejébe süllyesztve van, és az alaplemez védi. Ideiglenes élvédelmet is adunk hozzá, és az egyes támasztékokat faládába vagy habszivaccsal ellátott raklapra csomagoljuk a szigetelés körül. Több ezer ilyet szállítottunk a Közel-Keletre és Délkelet-Ázsiába, és a kondenzvíz által károsodott szigetelés nem jelent problémát.

Tesztelés és minőségbiztosítás

Minden előszigetelt csőtartó a méretvizsgálaton túlmutató ellenőrzéseken megy keresztül:

A szigetelési tétel nyomószilárdságának ellenőrzése

Vízfelvételi teszt zártcellás habokhoz (ASTM C272 vagy hasonló szerint)

A szigetelés és az acélnyereg közötti kötés integritása (vizuális és mechanikus ütőpróba)

A nyereg sugarának, az alaplap síkságának és a csavarfuratok beállításának méretellenőrzése

Párazáró folytonossági vizsgálat

Teherbírási teszt teljes összeszerelésen kritikus vagy prototípus megrendelések esetén

A dokumentáció tartalmazza az acélra és a szigetelésre vonatkozó anyagtanúsítványokat, a vizsgálati összefoglalót, valamint a csomagolás előtt minden egyes megjelölt támasztékról készült fényképfelvételt.

Testreszabást biztosítunk

Az előszigetelt csőtartók szinte mindig egyediek. Néhány variáció, amit gyártottunk:

Túlméretes nyergek nagy átmérőjű LNG-csőhöz (60"-ig)

Függőleges felszálló támasztékok integrált szigetelő blokkal

Horgony típusú előszigetelt támasztékok rögzített pontokhoz

Tűzálló szigetelés (ásványgyapot vagy duzzadó bevonatú hab) tűzveszélyes zónákhoz

Rozsdamentes acél nyereg és vasalat parti vagy offshore telepítésekhez

Osztott héjú kialakítás a meglévő feszültség alatti vezetékekre történő utólagos felszereléshez vágás nélkül

Nem kell a szigetelést a mi támaszunk köré illesztenie. A szigetelés köré építjük a támasztékot.

Amit valódi telepítésekből tanultunk

Mindig vegye figyelembe a párazárót. Hideg vezetékeken a nedvesség bejut a szigetelőblokkba, ha a tömítés nem tökéletes, és amint a szigetelés nedves, a hőteljesítménye leesik egy szikláról. A peremtömítésre fokozottan ügyelünk, és javasoljuk, hogy a telephelyi csapat hegesztés előtt és után vizsgálja meg a sorompót.

Függőleges csővezetékeknél előfordulhat, hogy az előszigetelt csőtartó más terhelésátviteli elrendezést igényel, mint a vízszintes. Vízszintes vonalak esetén a szigetelőblokk a teljes súlyát összenyomva viseli, de függőleges vonalak esetén a tartónak gyakran egy acél nyírógallérra van szüksége, amely áthatol a szigetelésen. Ezt beépíthetjük a tervezésbe.

Ha a csövet hidrotesztnek vetik alá, vegye figyelembe, hogy a cső környezeti hőmérsékletű lesz a teszt alatt, és izzadhat. Ez normális, de ez az első alkalom, hogy sok webhely csapata lát páralecsapódást a támogatásnál. A telepítési kézikönyvben ezt megmagyarázó megjegyzés sok szükségtelen lekérdezést takaríthat meg.

Megrendeléskor adja meg a csövek ütemezését, a szigetelés típusát és vastagságát, valamint a tervezési mozgást (ha csúszó). Ez a három adatpont lehetővé teszi, hogy az első idézetben egy műszakilag megalapozott kialakítást javasoljunk, oda-vissza fordulás nélkül.

Miért a Tianshun az előszigetelt csőtartókhoz?

Az előszigetelt csőtartó a szerkezeti tervezés és a hőtechnika metszéspontjában helyezkedik el. Ha bármelyik alkatrészt rosszul csinálja, a támaszték vagy mechanikusan meghibásodik, vagy felszívja a nedvességet, és nem szigetel. 14 éve javítjuk mindkét alkatrészt, és a jangcsou-i gyárunk rendelkezik a gyártósorral, hogy ezeket hatékonyan megépítse – az acélnyereg levágásától a szigetelés ragasztásáig és a párazáró tömítésig.

Megrendeléseink több mint 70%-a olyan ügyfelektől származik, akik egyszer teszteltek minket, és folyamatosan visszatértek. Előszigetelt támasztékokat világszerte szállítunk, gyakran csőtartóinkkal, rugós akasztóinkkal és állandó rugós támaszainkkal együtt, így a teljes csőtartó-csomag együtt érkezik, felcímkézve és beszerelésre készen.

Ha a következő projektjében hidegvezetékek, kriogén vezetékek vagy szigetelt melegvezetékek vannak, amelyek megfelelő hőszigetelést igényelnek a támasztópontokon, küldje el nekünk a szigetelési specifikációkat és a csőtámaszok listáját. Gyári közvetlen árajánlatot készítünk, egyértelmű szállítási ütemezéssel. Mint mindig, most is szívesen látja gyárunkat, és nézze meg, hogyan építjük és teszteljük ezeket a támasztékokat a szállítás előtt.
