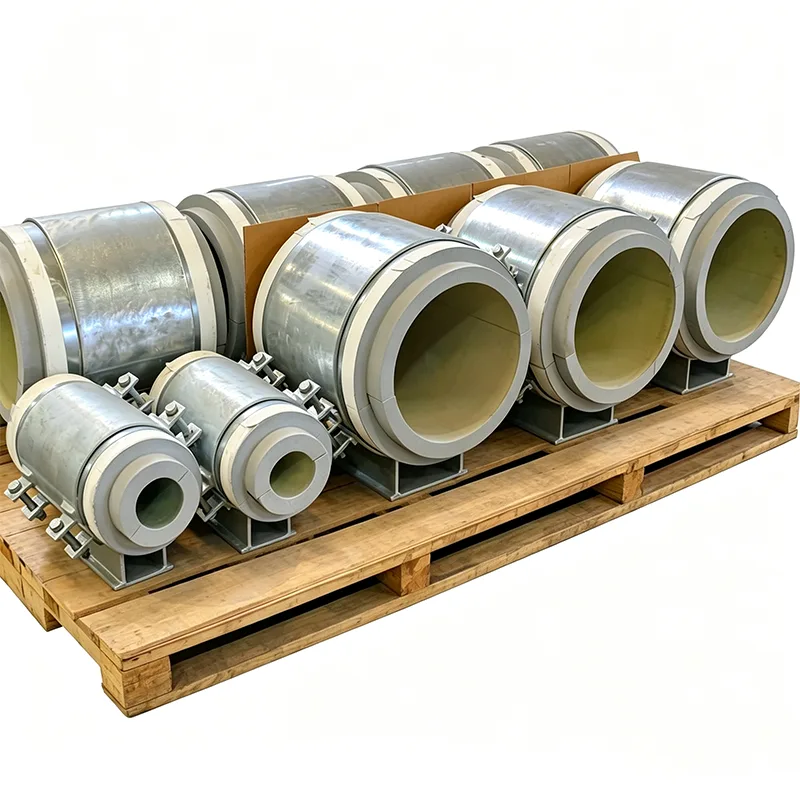

Előszigetelt csőtartók olajhoz és gázhoz

Az olaj- és gázvezetékek nem csak terméket szállítanak. Megmozgatják a viaszra hajlamos nyersanyagot, amelynek a dermedéspontja felett kell maradnia, a nedves gázt, amely hideg helyen korrozív hidrátokat képezhet, és a nagynyomású kondenzátumot, amely gyors hőmérséklet-ingadozásokon keresztül kering. Ezekben a szolgáltatásokban a szigeteletlen csőtartó több mint energiaszivárgás – ez folyamatbiztonsági kockázatot és korróziós kiindulási pontot jelent. A megfelelően előszigetelt tartó kiküszöböli a hideghidat, párazáró burkolatot épít be, és egy terhelésen tesztelt szerelvényként érkezik a helyszínre. Nincs helyszíni szigetelés. Nincs találgatás.

A Yangzhou Tianshun 2012 óta szállít előre szigetelt támasztékokat az upstream, a stream és a downstream olaj- és gázprojektekhez. Szerelvényeink jelenleg sivatagi termelési elosztókon, offshore platform felszállókon és finomítói gőzkövető vonalakon állnak szolgálatban több mint 45 országban. Úgy építjük őket, hogy megbirkózzanak azokkal a speciális kihívásokkal, amelyek az olaj- és gázvezetékeket megkülönböztetik egymástól: savanyú szervizanyagok, sugárhajtású tűzállóság és szigetelés, amely nem romlik, ha szénhidrogének beszivárognak.

Savanyú és korrozív környezethez kiválasztott anyagok

Egy olaj- és gázüzemben a tartóacél ki lehet téve H₂S-nek, kloridoknak és sóval terhelt levegőnek – néha mindháromnak egyszerre. Nem kockáztatunk az anyagválasztással. Savanyú szolgáltatási alkalmazásokhoz olyan szénacél lemezeket és szelvényeket szerzünk be, amelyek HIC-teszttel (hidrogén okozta repedés) a NACE TM0284 szerint, és a kész alátámasztást teljes mértékben a NACE MR0175 / ISO 15156 szabványnak megfelelően szállítjuk. Ahol a kloridok a fő gond - offshore felsők, part menti acélok - A4 és A4-es acélok melletti acél 6-t használunk. csavarozás, eltávolítva a galvanikus korrózió veszélyét.

Maga a szigetelőblokk zárt cellás, hogy ellenálljon a szénhidrogén-abszorpciónak. A nyersanyagot, kondenzátumot vagy fűtőolajat szállító vezetékeknél kerüljük a nyílt cellás anyagokat, amelyek felszívják az olajat és elveszítik a hőteljesítményt. A cellás üveg és a nagy sűrűségű PIR az alapértelmezett választásunk, amelyek kémiai kompatibilitását tesztelték a várható kiömléssel.

Tartsa a hőt ott, ahol a folyamatnak szüksége van rá

Az előre szigetelt olaj- és gázcsőtartók nem mindig működnek gőzhőmérsékleten, de gyakran felmelegítik vagy nyomják őket, hogy a tartalom folyjon. Egy hordozó, amely egy ponton lehetővé teszi a hő távozását, helyi lehűlést okozhat, ami viaszlerakódáshoz, hidrátképződéshez vagy viszkozitásnövekedéshez vezet. Előszigetelt tartóink az adott tervezési hőmérséklethez kiválasztott teherhordó szigetelőblokkot használnak:

Fajta nulla és 85°C között: nagy sűrűségű PIR gázfeldolgozó hűtőkamrákhoz, PB-gáz-tárolókhoz és hűtött víz gázszárító egységekhez.

140°C-ig: PIR emelt hőmérséklet-besorolással nyomvonalas nyersvezetékekhez és forró olajos rendszerekhez.

400°C-ig: kalcium-szilikát gőzköves bitumenvezetékekhez, termikus olajfűtőkhöz és finomítói folyamatcsövekhez.

A blokk vastagsága pontosan megfelel a csőszigetelés specifikációjának, a nyomószilárdságot pedig a teljes hidroteszt terheléshez viszonyítva ellenőrzik – mert az üzembe helyezés során összetörő blokk nem szigetel semmit.

Tűzvédelem, amely időt nyer

Egy tengeri platformon vagy egy gázüzemben a tűz közben összeomló tartószerkezet eltávolítja a cső rögzítését, ami esetleg szakadáshoz és eszkalációhoz vezethet. A passzív tűzvédelmet közvetlenül az előszigetelt tartóba integrálhatjuk: duzzadó vagy endoterm szőnyeget ragasztanak az acél alapra és a burkolat alatti oldalfalakra, és a szerelvény sugártűz (ISO 22899) vagy cellulóztűz (ISO834) által meghatározott ideig tanúsíthatóan megőrzi teherbírását. Ezáltal a támaszték a biztonsági rendszer részévé válik, nem csupán energiatakarékos alkatrészévé.

A gyárilag beépített gőzgát kiküszöböli a helyszíni CUI kockázatait

A szigetelés alatti korrózió a legdrágább ellenőrzési és javítási elem számos olaj- és gázüzemben. Szinte mindig egy támasztó behatolásnál kezdődik, ahol a párazárót kézzel levágják és ragasztószalaggal lezárják, amely néhány nyár után elveszíti a tapadását. Tartóink gyárilag a tartótesthez hegesztett, folyamatos fém tömítőgallérral rendelkeznek. A helyszíni személyzet a csőszigetelő köpenyét egyenesen erre a gallérra helyezi, és egy meghatározott ragasztó- vagy nyomószalaggal lezárja. Az eredmény egy párazáró átmenet, amely kívülről szemrevételezhető – és amely két év múlva sem nyílik meg.

Minden könyvvizsgáló számára készen áll a dokumentáció

Minden olaj- és gázipari előszigetelt csőtartó, amelyet egy olaj- és gázprojekthez szállítunk, a következőket tartalmazza:

EN 10204 3.1 típusú anyagtanúsítványok HIC vizsgálati eredményekkel, ahol savanyú szolgáltatást írnak elő.

Szigetelőblokk adatlapok nyomószilárdsággal, hővezető képességgel és tűzállósággal.

NDT jelentések minden hegesztésről, beleértve a PT/MT-t és a radiográfiát, ha kérik.

Végső méretvizsgálati és terhelési vizsgálati tanúsítványok.

A CE-jelölés és az EU 305/2011 szerinti teljesítménynyilatkozat adott esetben.

Tipikus olaj- és gázalkalmazások

Kútfej-előállító elosztók és gyűjtősorok (szárazföldi és tengeri)

Gáz dehidratáló és savas gáz eltávolító egységek

LPG és NGL tároló és átadó csövek

Finomítói folyamategységek: nyers desztilláció, hidrokrakkolás, reformálás

Bitumenes és nehézolajfűtésű vezetékek

Offshore platform felső részei és FPSO folyamatmodulok

Miért a Tianshun az olaj- és gázipari előszigetelt támasztékokhoz?

Tisztában vagyunk vele, hogy az olaj- és gáztámogatási specifikációk sűrűn tartalmazzák az anyagkövetelményeket, a NACE megfelelőségi záradékokat és a tűzvédelmi követelményeket. Mérnökeink sorról sorra elolvassák ezeket a specifikációkat, mielőtt egyetlen rajzot elkészítenének. A csőosztályra, a szigetelési szabványra és a szerkezeti terhelésre kereszthivatkozást tudunk adni, hogy egyetlen összeállítást szállítsunk, amely minden dobozt ellenőriz – és ezt alátámasztjuk a dokumentációval. Ügyfeleink több mint 70%-a visszatér a következő projektre, ami a legerősebb bizonyíték, amit kínálhatunk.

GYIK

K: Használhatók-e támogatásai rossz szolgáltatási környezetekben?

V: Igen. HIC-tesztelt acéllal és NACE MR0175/ISO 15156-nak megfelelő támasztékokat szállítunk savanyúgáz- és kőolaj-alkalmazásokhoz.

K: Kínál tűzálló verziókat?

V: Igen. Integrálhatunk passzív tűzvédelmet sugársugárra (H-60 vagy J-60) vagy cellulóztűzre, megőrizve a teherbírási integritást a névleges időtartam alatt.

K: Hogyan akadályozhatja meg, hogy a szigetelés felszívja az olajat vagy a vegyszereket?

V: Olyan zárt cellás anyagokat használunk, mint a cellás üveg vagy a PIR, amelyek ellenállnak a folyékony szénhidrogén abszorpciójának. A nyitott cellás szigetelést soha nem írják elő olajra és gázra védőgát nélkül.

K: Elbírják a támasztékok a nehéz falú csövek magas pontterhelését?

V: Abszolút. Kiszámoljuk a csapágynyomást üzemi és hidroteszt körülmények között is, és ennek megfelelően választjuk ki a szigetelőblokk minőségét.

Szállítás előtt minden terméket házon belül teljesen tesztelnek

A feladás előtt minden termék átesik egy teljes házon belüli tesztelési programon. Ez a program kiterjed a méret- és szemrevételezésre, a PMI-re (pozitív anyagazonosításra), a keménységvizsgálatra, az MT/PT roncsolásmentes vizsgálatra, ahol alkalmazható, a rugóterhelés-vizsgálatra terhelés-elmozdulás görbékkel és a bevonat vastagságának mérésére. A gyári vizsgálati jelentéseket (FTR) és az anyagvizsgálati jelentéseket (MTR) a szállítmány tartalmazza.

Ez a házon belüli tesztelés nem az ILAC által akkreditált, harmadik fél által végzett tesztelés

Ha harmadik fél által végzett vizsgálatra vagy laboratóriumi vizsgálatra van szükség, az opcionális szolgáltatásként külön is megoldható.

Opcionális külső ellenőrzési szolgáltatások (külön idézve)

1. Anyagvizsgálat

Kémiai összetételelemzés, szakítószilárdsági vizsgálat, Charpy alacsony hőmérsékletű ütésvizsgálat és keménységvizsgálat áll rendelkezésre.

2. NDT hegesztés

Mágneses részecskék tesztelése (MT), folyadékpenetrációs vizsgálat (PT), ultrahangos vizsgálat (UT) és radiográfiás vizsgálat (RT) végezhető.

3. Rugóterhelési teljesítményteszt

A terhelés-elmozdulás görbéit tartalmazza.

4. Tűzi horganyzás / epoxi bevonat korrózióvédelmi ellenőrzése

5. Tanúi tesztelés, gyári felügyelet és szállítás előtti ellenőrzés (PSI)
