Előszigetelt csúszótartó

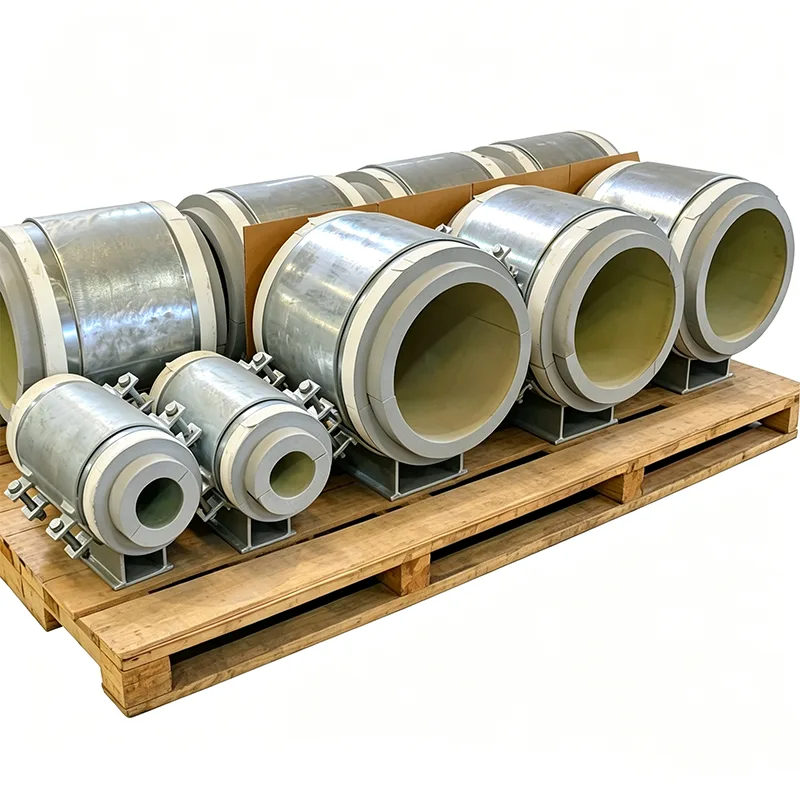

A hőmérséklet-változások hatására kitágul és összehúzódó csőnek a támaszain kell mozognia. Egy csőnek, amelynek szigeteltnek kell maradnia, töretlen hőburokra van szüksége. Mindkét követelmény kielégítése ugyanazon a támasztóponton általában azt jelenti, hogy külön csúszólemezt kell felszerelni, majd a helyszínen le kell vágni körülötte a szigetelést – ez a sorrend hagy teret az eltolódásnak, az összenyomott szigetelésnek és a megbízhatatlan gőztömítésnek. Az előszigetelt csőcsúszó támasz ezt úgy oldja meg, hogy a csúszómechanizmust és a szigetelőblokkot egyetlen, gyárilag összeszerelt egységbe integrálja, amely készen érkezik a helyszínre a cső és a mellette lévő szigetelés fogadására.

2012 óta gyártjuk ezeket az integrált csúszdatartókat Yangzhou üzemünkben gőzvezetékekhez, hűtöttvíz-hálózatokhoz és kriogén szállítócsövekhez több mint 45 országban. Minden szerelvény úgy van kialakítva, hogy a cső szabadon mozogjon, a szigetelés sértetlen marad, a tartóacél pedig biztonságos hőmérsékleten marad.

Hogyan működnek együtt a csúszó és a szigetelő funkciók

A tartótest egy merev, nagy sűrűségű szigetelőblokkot tartalmaz, amely a csőterhelést a nyeregből le az alaplemezre továbbítja. Egyetlen fém sem ér fémhez a terhelési útvonalon keresztül: maga a szigetelés működik hőtörésként. A szigetelőblokk alatt egy kis súrlódású csúszópár található pontosan a gyártás során.

A felső csúszó alkatrész egy polírozott rozsdamentes acéllemez, amely a szigetelőblokk alsó oldalához vagy egy közbenső teherelosztó lemezhez van ragasztva.

Az alsó csúszó alkatrész egy PTFE vagy grafittal impregnált alátét, amely az acél alaplemez tetejére van rögzítve.

A teljes csúszófelület a tartótesten belül van, védve az építési portól, a szél által fújt szemcséktől és a nedvességtől, amelyek növelhetik a súrlódást vagy idővel korróziót okozhatnak.

A csúszófelület területe és az úthossz a csőfeszültség-elemzési adatokból számítható ki. Bőkezű árrést adunk a maximálisan várt elmozduláson túl, így még egy szokatlan tranziens sem fogja túllépni a támasztékot a tervezett tartományon túl.

Az Ön működési hőmérsékletén működő szigetelés

A szigetelőblokk anyagát az Ön vonalának adott hőkörülményei szerint választják ki, nem egy univerzális raktárból. Szabványos anyaglehetőségeink a következők:

Nagy sűrűségű PIR (poliizocianurát): hűtött vízhez, sóoldathoz és hideg szolgáltatásokhoz -50°C-ig.

Cellular üveg: kriogén alkalmazásokhoz -196°C-ig, ahol a nedvesség áteresztő képessége kritikus.

Kalcium-szilikát: gőzhöz, forró olajhoz és technológiai sorokhoz 650°C-ig.

Perlit alapú vagy mikroporózus táblák: olyan alkalmazásokhoz, amelyek nagyon alacsony hővezető képességet igényelnek extrém hőmérsékleteken.

Minden blokkot megmunkálunk, hogy megfeleljen a projekthez megadott csőátmérőnek és szigetelésvastagságnak. Nyomószilárdságát a teljes hidroteszt terheléshez, nem csak az üzemi súlyhoz képest ellenőrzik, hogy az üzembe helyezés során ne zúzódjon be.

Párazáró, amely nem szakad meg

A fém cipőtest beépített tömítőkarimával készül. Amikor a helyszíni személyzet felszereli a csőszigetelést és a külső burkolatot, a párazárót közvetlenül ehhez a karimához viszi, és ragasztóval vagy szalaggal lezárja. Az eredmény egy folyamatos, ellenőrizhető boríték, amely egyenesen átmegy a támasztóhelyen – nincsenek hézagok, nincsenek kézzel vágott foltok, és nem kell egyedül a helyszínen felvitt masztixre hagyatkozni.

Dokumentáció és megbízhatóság

Minden előre szigetelt csúszótartóhoz egy komplett dokumentáció tartozik:

EN 10204 3.1 típusú tanúsítvány minden acél alkatrészre.

Szigetelőanyag adatlapok hővezető képesség és nyomószilárdság értékekkel tervezési hőmérsékleten.

Csúszólemez súrlódási együttható tanúsítványok, laboratóriumi vizsgálattal igazolva.

Méretjelentések, amelyek megerősítik az utazási tartományt, a blokk vastagságát és az alaplemez méreteit.

Közös alkalmazások

Gőz- és kondenzvízcső állványok erőművekben és ipari létesítményekben.

Hűtött víz és távhűtő vezetékek, ahol a csúszdatámaszok hosszú egyenes utakon vannak elhelyezve.

Kriogén csőgalériák, ahol a hőösszehúzódás megbízható, alacsony súrlódású csúszófelületet igényel.

Minden olyan szigetelt csőrendszer, ahol a helyszínen összeszerelt csúszólemezek lelassítják a szigetelés beszerelését és ellenőrzési nehézségeket okoznak.

Miért Tianshun?

Az a csúszótámasz, amely néhány hőciklus után megköti vagy összetöri a szigetelését, nem csúszótámasz – ez egy jövőbeli javítási rendelés. Gyárilag integrált megközelítésünk kiküszöböli a terepi összeszerelés változékonyságát, és biztosítja, hogy a csúszófelületek egy vonalba kerüljenek, a szigetelőblokk teljes mértékben alátámasztva legyen, és a párazáró burkolatot a helyszíni csapat tisztán kivitelezhesse. Több mint 70%-os ismétlődő üzleti és mérnöki támogatással, amely az Ön izometriájából indul ki, olyan terméket szállítunk, amely az első felfűtéstől az utolsóig kiszámíthatóan működik.

GYIK

K: Cserélhető a csúszófelület, ha elhasználódik?

V: A csúszófelületek a gyári összeállításon belül zártak és ragasztottak, ezért a terepi csere nem praktikus. Az általunk használt anyagok a tervezett terhelések mellett több évtizedes mozgásra vannak besorolva, és minden megrendeléshez súrlódási vizsgálati adatokat adunk.

K: Milyen hőmérsékleti tartomány vonatkozik?

V: -196°C-tól (celluláris üveg) +650°C-ig (kalcium-szilikát). Speciális anyagokkal magasabb hőmérséklet is elviselhető – vegye fel a kapcsolatot mérnöki csapatunkkal.

K: Hogyan akadályozhatja meg, hogy a szigetelőblokk elnyíródjon a csúszó hatás miatt?

V: A csúszósík a szigetelőblokk alatt található, és egy merev teherelosztó lemez választja el a kettőt. A szigetelés csak nyomóterhelést szenved; a csúszó erők közvetlenül a fémfelületek között hatnak át.

K: Kaphatok olyan csúszótámaszt, amely oldalirányban is vezeti a csövet?

V: Igen. A tartótesthez integrált vezetőlemezeket tudunk hozzáadni, amelyek lehetővé teszik az axiális mozgást, miközben visszatartják az oldalirányú elmozdulást.

Szállítás előtt minden terméket házon belül teljesen tesztelnek

A feladás előtt minden termék átesik egy teljes házon belüli tesztelési programon. Ez a program kiterjed a méret- és szemrevételezésre, a PMI-re (pozitív anyagazonosításra), a keménységvizsgálatra, az MT/PT roncsolásmentes vizsgálatra, ahol alkalmazható, a rugóterhelés-vizsgálatra terhelés-elmozdulás görbékkel és a bevonat vastagságának mérésére. A gyári vizsgálati jelentéseket (FTR) és az anyagvizsgálati jelentéseket (MTR) a szállítmány tartalmazza.

Ez a házon belüli tesztelés nem az ILAC által akkreditált, harmadik fél által végzett tesztelés

Ha harmadik fél által végzett vizsgálatra vagy laboratóriumi vizsgálatra van szükség, az opcionális szolgáltatásként külön is megoldható.

Opcionális külső ellenőrzési szolgáltatások (külön idézve)

1. Anyagvizsgálat

Kémiai összetételelemzés, szakítószilárdsági vizsgálat, Charpy alacsony hőmérsékletű ütésvizsgálat és keménységvizsgálat áll rendelkezésre.

2. NDT hegesztés

Mágneses részecskék tesztelése (MT), folyadékpenetrációs vizsgálat (PT), ultrahangos vizsgálat (UT) és radiográfiás vizsgálat (RT) végezhető.

3. Rugóterhelési teljesítményteszt

A terhelés-elmozdulás görbéit tartalmazza.

4. Tűzi horganyzás / epoxi bevonat korrózióvédelmi ellenőrzése

5. Tanúi tesztelés, gyári felügyelet és szállítás előtti ellenőrzés (PSI)
