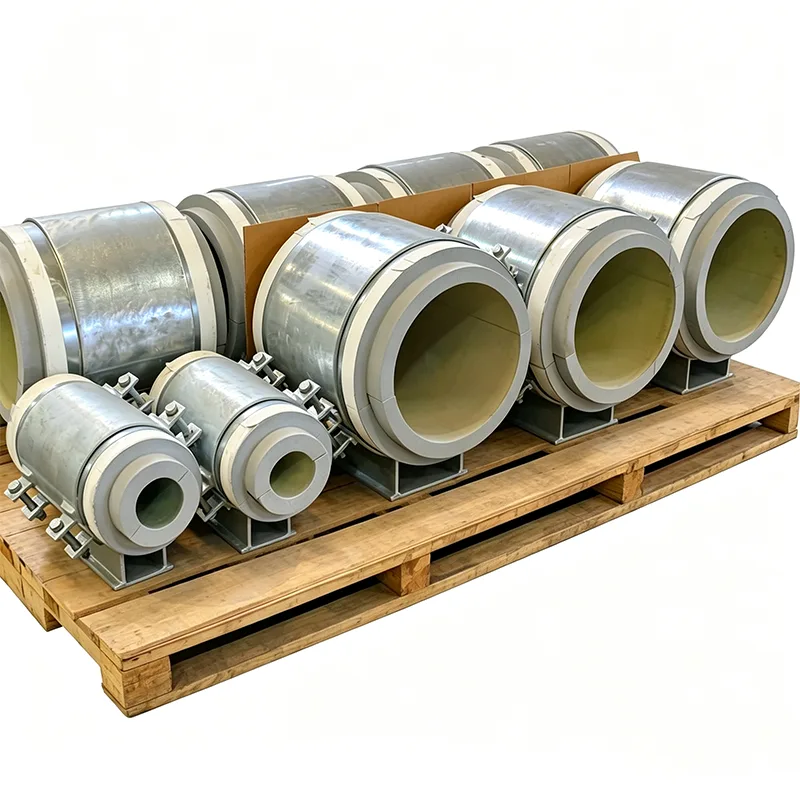

Alapra szerelt előszigetelt csőtartók

A csőtartók körüli helyszíni szigetelés gyenge pontokat hoz létre minden előszigetelt rendszerben. A Yangzhou Tianshun alapra szerelt, előre szigetelt csőtartói egyetlen gyári egységként érkeznek, teljesen tokozott szigetelőtömbbel, integrált párazáróval és opcionális csúszólapokkal – csökkenti a helyszíni munkát, kiküszöböli a hőhidakat és felgyorsítja a telepítést. Kérjen árajánlatot, küldje el szigetelési specifikációját, vagy beszélje meg a projekt követelményeit.

Egy előre szigetelt csővezeték-projektben – távfűtés, hűtési hálózatok vagy ipari hideg-meleg vezetékek – a szigetelési rendszer csak annyira erős, amennyire a leggyengébb pontja van. A támogatási helyek általában a gyenge pontok. A csőpapucs körüli terepi szigetelés, a blokk anyagának méretre vágása és a párazáró tömítés kényelmetlen helyzetekben időbe telik, nagymértékben függ a szerelő szakértelmétől, és nehéz megfelelően ellenőrizni, ha a burkolat már megtörténik.

Az alapra szerelt előre szigetelt csőtartók kiküszöbölik a helyszíni munkát. A teherhordó szigetelőblokkot gyárilag a fém tartótest belsejébe ragasztják, és egy összefüggő köpenybe zárják, mielőtt elhagyná üzemünket. A szerelvény egyetlen, beépítésre kész egységként érkezik a helyszínre: csavarozza fel az alapra vagy acélszerkezetre, fektesse le a csövet, és kösse össze a szomszédos csőszigetelést közvetlenül a tartóba beépített tömítőgallérral. 2012 óta gyártjuk ezeket a támasztékokat Yangzhou üzemünkben olyan projektekhez, ahol a konzisztencia, a sebesség és a hosszú távú szigetelési teljesítmény nem alku tárgya.

Mit kap egy gyári összeállításban

Minden alapra szerelt előszigetelt csőtartó három integrált rétegből áll:

Merev acél alaplemez előre kifúrt horgonyfuratokkal, az Ön szerkezeti terhelési és szeizmikus követelményei szerint méretezve.

Egy nagy sűrűségű szigetelőblokk, amelyet az üzemi hőmérsékletnek megfelelően választottak ki, teljes mértékben befogva a fém testbe. A 140°C-ig terjedő meleg szolgáltatásokhoz jellemzően nagy sűrűségű poliuretánt (PUR) vagy poliizocianurátot (PIR) használunk. Hűtött vizes és nulla alatti alkalmazásokhoz zártcellás cellás üveget vagy alacsony hőmérsékletű üzemi minősítéssel rendelkező PIR-t használnak.

Csőbölcső vagy nyereg, amely elosztja a terhelést a szigetelőblokkban, mechanikusan rögzítve, hogy megakadályozza az elfordulást vagy az emelést. A bölcsőt a cső külső átmérőjének megfelelő sugárral tervezték, és védőbetétet tartalmaz a bevonat károsodásának elkerülése érdekében.

A teljes fémszerelvény alapkivitelben tűzihorganyzott, rozsdamentes acél áll rendelkezésre a korrozív környezetekhez. Mivel a szigetelőblokk ellenőrzött gyári körülmények között van ragasztva, a nyomóterhelési út tökéletesen merőleges, és nincsenek légrések, amelyek lehetővé tennék a konvektív hőveszteséget vagy a nedvesség idővel történő elvándorlását.

Nincs hőhíd, nincs gőzszivárgás

Ennek a támasztéknak az a jellemzője, hogy az acél alaplemez és a csőtartó soha nem érintkezik. A szigetelőblokk viseli a cső teljes súlyát, és hőtörésként működik. Hideg csövön ez azt jelenti, hogy nem képződik dér az alaplemezen vagy az alatta lévő szerkezeti acélon. Forró csövön ez azt jelenti, hogy nem veszít hő az alapzatba.

A párazáró tartót a kerület mentén integrált fém tömítőkarimával készítjük. A helyben felvitt csőszigetelő köpeny – legyen az egy spirálisan tekercselt fémlemez vagy hőre zsugorodó hüvely – ehhez a karimához illeszkedik, és ragasztóval vagy szalaggal van lezárva, így folyamatos, ellenőrizhető páratömítést hoz létre. A másodlagos szigetelést is előre levágjuk a tartótest körül, hogy a helyszíni személyzetnek ne kelljen menet közben módosítania a szigetelési szegmenseket.

Amikor mozgásra van szükség a támogatásnál

Sok előre szigetelt vezetékben a csőnek át kell csúsznia a tartón, ahogy tágul és összehúzódik. Alacsony súrlódású csúszófelületet integrálhatunk az alapra szerelt tartóba a szigetelés veszélyeztetése nélkül. A szigetelőblokk alsó oldalára polírozott rozsdamentes acéllemez van ragasztva, amely az alaplemez tetején PTFE- vagy grafitpárnával párosul. A teljes csúszdaszerelvény a tömített tartótestbe van zárva, így nem juthat por vagy nedvesség a csúszófelületekhez. A tervezési mozgástartományt úgy számítják ki, hogy megfeleljen a csőfeszültség-elemzésnek, nagy biztonsági ráhagyással.

A termék minőségének megfelelő dokumentáció

A Tianshuntól származó minden előre szigetelt támogatási rendelés a következőket tartalmazza:

EN 10204 3.1 típusú anyagtanúsítványok minden szerkezeti acélra és csavarozásra.

Szigetelőanyag adatlapok, amelyek felsorolják a hővezető képességet, a nyomószilárdságot és a vízgőz áteresztőképességet a tervezési hőmérsékleten.

Méretellenőrzési jegyzőkönyvek, amelyek megerősítik a blokk vastagságát, az alaplemez méreteit, valamint az összeállítás teljes magasságát és beállítását.

A gyári gyártási nyilvántartások a ragasztás és a kikeményedés során kialakult környezeti feltételeket mutatják, amelyek kritikusak a hosszú távú tapadás integritása szempontjából.

Tipikus alkalmazások

Távfűtési és -hűtési hálózatok, ahol alapfelszereltség az előszigetelt ragasztott csőrendszer

Temetett és föld feletti előszigetelt csőállványok ipari üzemekben

LNG és kriogén csővezetékek, ahol a gyárilag lezárt párazáró jelentősen csökkenti az üzembe helyezési késéseket

Higiénikus, tisztítható tartófelületet igénylő élelmiszer- és gyógyszeripari létesítmények

Minden olyan projekt, ahol a helyszíni szigetelési munkaerő csökkentése mérhető költség és ütemterv szerinti haszon

Miért válassza a Tianshunt az előre szigetelt támasztékokhoz?

A szigetelést nem kezeljük utólag, és nem egyszerűen egy tömböt tömünk egy szabványos cipőbe. Házon belüli mérnökcsapatunk felveszi az Ön csőméreteit, szigetelési specifikációit és szerkezeti terheléseit, és úgy konfigurálja az egyes támasztékokat, hogy a szigetelőblokk a megengedett nyomófeszültségen belül működjön, a párazárót a helyszíni személyzet improvizáció nélkül elvégezhesse, az alaplemez pedig illeszkedjen az Ön polgári vagy szerkezeti acél elrendezéséhez. Ez a tervezés-első megközelítés, 14 éves tapasztalatunkkal és a 70% feletti ismétlődő rendelési arányunkkal kombinálva biztosítja, hogy olyan támaszt kapjon, amely megtartja a hőt, ahol kell, és távol tartja a páralecsapódást.

GYIK

K: Cserélhető a szigetelőblokk, ha sérült?

V: Össze van ragasztva és be van zárva, így a mezőcsere nem praktikus. Javasoljuk, hogy rendeljen tartalék szerelvényt a kritikus helyekre. A robusztus acél test minimálisra csökkenti a sérülések kockázatát a kezelés során.

K: Milyen hőmérsékleti tartományt fednek le ezek a támasztékok?

V: -196°C és +140°C között szabványos PIR/celluláris üveg kombinációkhoz. Magasabb hőmérséklet esetén kalcium-szilikát blokkok használhatók.

K: Szükségem van saját csúszólemezre?

V: Nem. A csúszólemezt a gyártás során integrálhatjuk, és a csúszófelület tömített marad a tartótest belsejében.

K: Hogyan rögzíthetem a csőszigetelést a tartójához?

V: A tartó körül egy fém tömítőgallért biztosítunk. Telephelyi csapata egyszerűen felcsavarja a csőszigetelő köpenyét ehhez a gallérhoz, és a helyszíni szabványnak megfelelő ragasztószalaggal vagy masztixszal lezárja.

K: Milyen szabványok érvényesek?

V: Acélgyártás az MSS SP-58/69 szerint. A szigetelőblokkok megfelelnek az EN 14305 (celluláris üveg) vagy az EN 13165 (PUR/PIR) szabványnak. A távhővezetékekre vonatkozó konkrét projektkódoknak is megfelelünk, mint például az EN 253.

Szállítás előtt minden terméket házon belül teljesen tesztelnek

A feladás előtt minden termék átesik egy teljes házon belüli tesztelési programon. Ez a program kiterjed a méret- és szemrevételezésre, a PMI-re (pozitív anyagazonosításra), a keménységvizsgálatra, az MT/PT roncsolásmentes vizsgálatra, ahol alkalmazható, a rugóterhelés-vizsgálatra terhelés-elmozdulás görbékkel és a bevonat vastagságának mérésére. A gyári vizsgálati jelentéseket (FTR) és az anyagvizsgálati jelentéseket (MTR) a szállítmány tartalmazza.

Ez a házon belüli tesztelés nem az ILAC által akkreditált, harmadik fél által végzett tesztelés

Ha harmadik fél által végzett vizsgálatra vagy laboratóriumi vizsgálatra van szükség, az opcionális szolgáltatásként külön is megoldható.

Opcionális külső ellenőrzési szolgáltatások (külön idézve)

1. Anyagvizsgálat

Kémiai összetételelemzés, szakítószilárdsági vizsgálat, Charpy alacsony hőmérsékletű ütésvizsgálat és keménységvizsgálat áll rendelkezésre.

2. NDT hegesztés

Mágneses részecskék tesztelése (MT), folyadékpenetrációs vizsgálat (PT), ultrahangos vizsgálat (UT) és radiográfiás vizsgálat (RT) végezhető.

3. Rugóterhelési teljesítményteszt

A terhelés-elmozdulás görbéit tartalmazza.

4. Tűzi horganyzás / epoxi bevonat korrózióvédelmi ellenőrzése

5. Tanúi tesztelés, gyári felügyelet és szállítás előtti ellenőrzés (PSI)

Mitől különbözünk

Összehasonlítva a LISEGA nemzetközi csőtartó rendszerrel

A terhelési pontosság, a tesztelési szabványok és a dokumentációs rendszerek tekintetében a LISEGA nemzetközi csőtartó rendszert használjuk mérceként.

Több, mint egy szabványos hazai gyártó

Egy szabványos hazai gyártó jellemzően csak a terméket szállítja. Tovább megyünk azzal, hogy minden rugóegységhez terhelés-elmozdulás görbét biztosítunk. Segítünk továbbá harmadik fél SGS-teszteléseinek és szemtanúi ellenőrzéseinek megszervezésében, valamint támogatjuk a PE/CPE mérnökök dokumentum-ellenőrzését a tengerentúli projekteknél.
