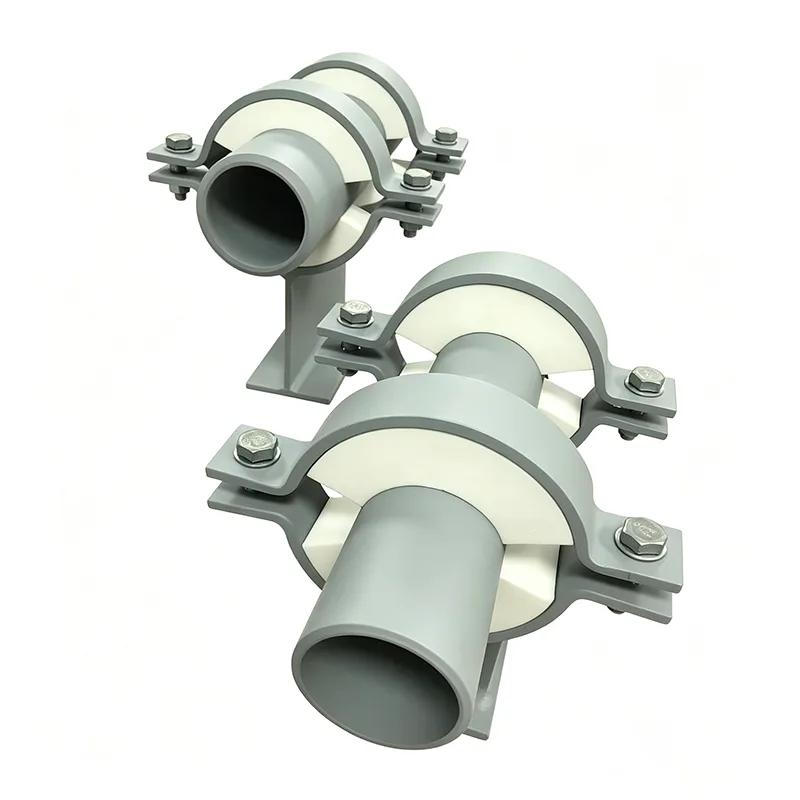

Szigetelt csőtartók

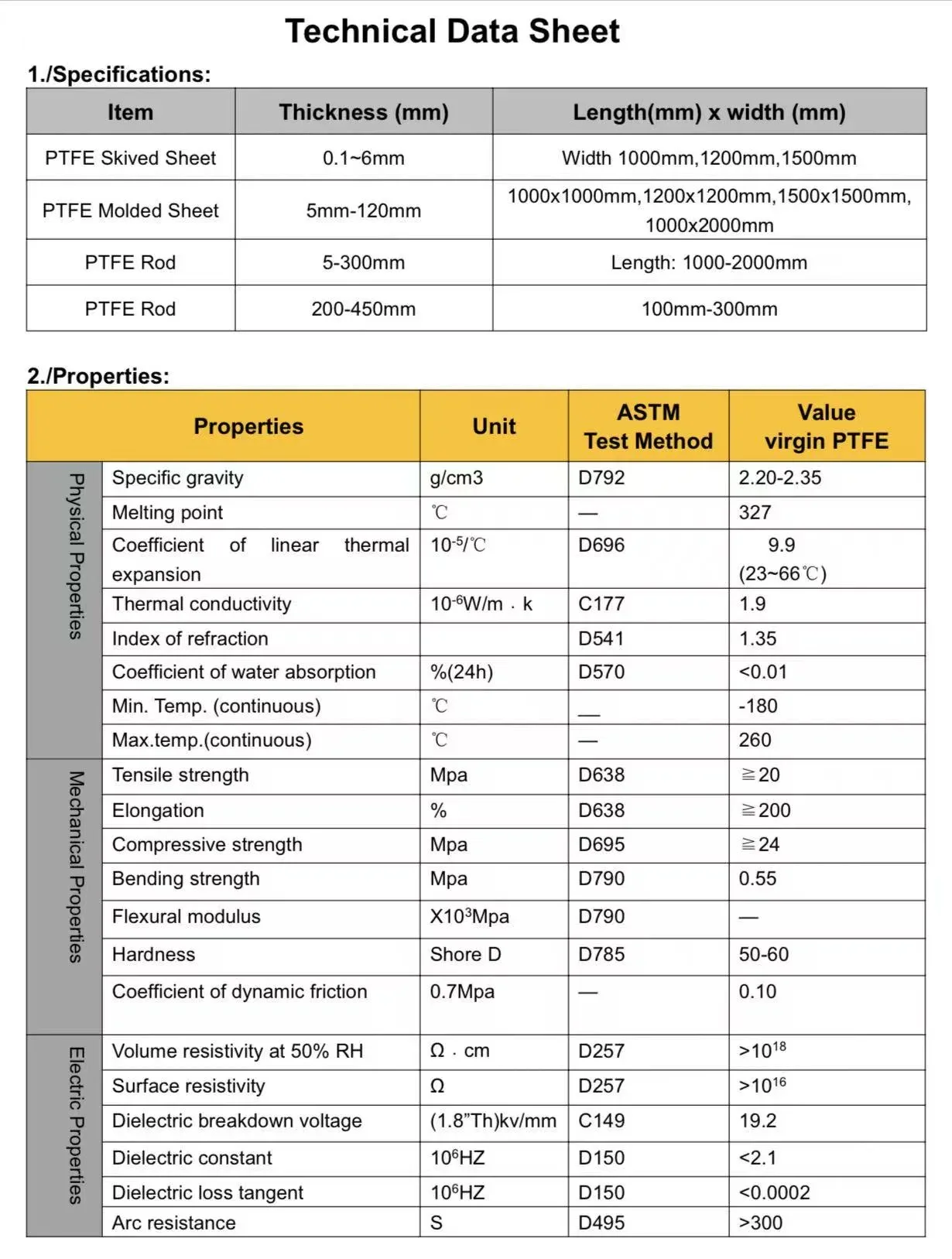

Ez egy speciálisan szigetelt csövekhez tervezett tartó, amelyet a precíziósan megmunkált és préselt PTFE-ből készült szigetelés megtartására terveztek. Jelenleg erős kereslet van erre a termékre az orosz piacon. Kínában a PTFE termékek minősége jelentősen eltér, ami megnehezíti a nemzetközi kereskedők számára, hogy jó minőségű termékeket szerezzenek be. Cégünk prémium anyagokat használ, és tartókat gyárt DN20-tól DN1200-ig terjedő mérettartományban.

Az egyébként jól szigetelt cső szigeteletlen alátámasztása egy lyuk a rendszerben. Hűtött vízvezetéken kondenzvíz csepegtet. Gőzvezetéken hőt sugároz. A kriogén csövön kiszívja a nedvességet a levegőből és szilárdra fagyasztja. A szigetelt csőtartó lényege, hogy lezárja ezt a rést – elbírja a cső, a tartalom és a szigetelés súlyát anélkül, hogy hőzárlatot hozna létre a cső és a szerkezet között.

A Yangzhou Tianshun 2012 óta tervez és gyárt szigetelt csőtartókat távhűtési hálózatokhoz, ipari gőzrendszerekhez, LNG-terminálokhoz és élelmiszer-feldolgozó üzemekhez világszerte. Minden támasztékot egyetlen, terhelésen bevizsgált szerelvényként építünk, a szigetelőblokkot teljesen integrálva, így nem kell a helyszínen elkészítenie a hőtörést.

Hogyan működik a Thermal Break

A szabványos csőpapucsban a fém nyereg közvetlenül a fém alaplapon fekszik. A hő vagy a hideg egyenesen átvezeti. Szigetelt tartóban a két fémrész között egy merev szigetelőblokk helyezkedik el. A csőterhelés a nyeregből a szigetelésbe, a szigetelésből az alaplemezbe jut. A nyereg egyetlen ponton sem érinti az alaplapot. A blokk úgy van megmunkálva, hogy az egyik oldalon illeszkedjen a csőátmérőhöz, a másik oldalon pedig az acél alaphoz, teljes érintkezést biztosítva és pontterhelés nélkül.

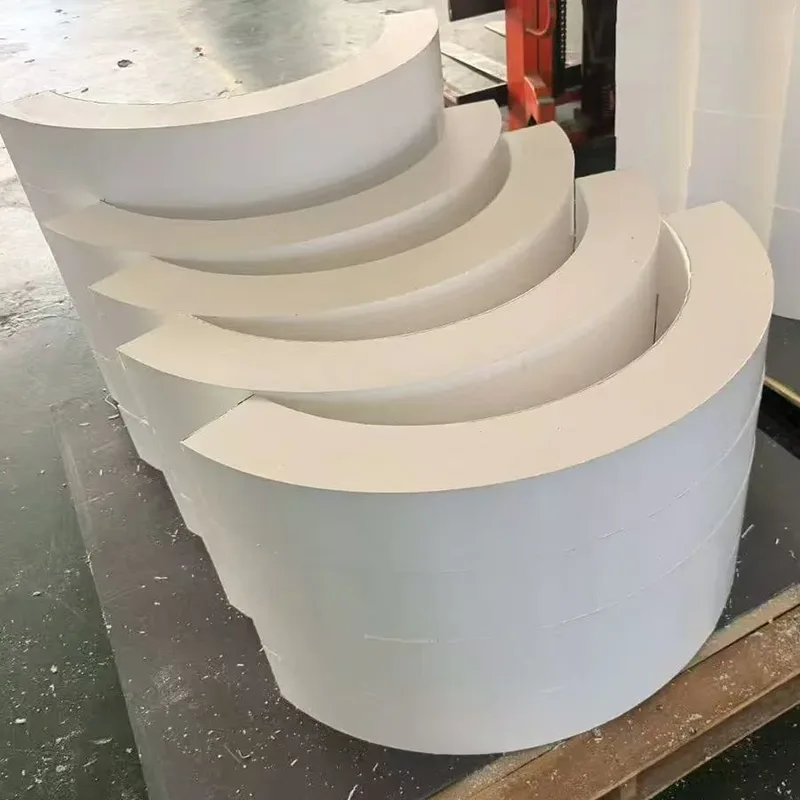

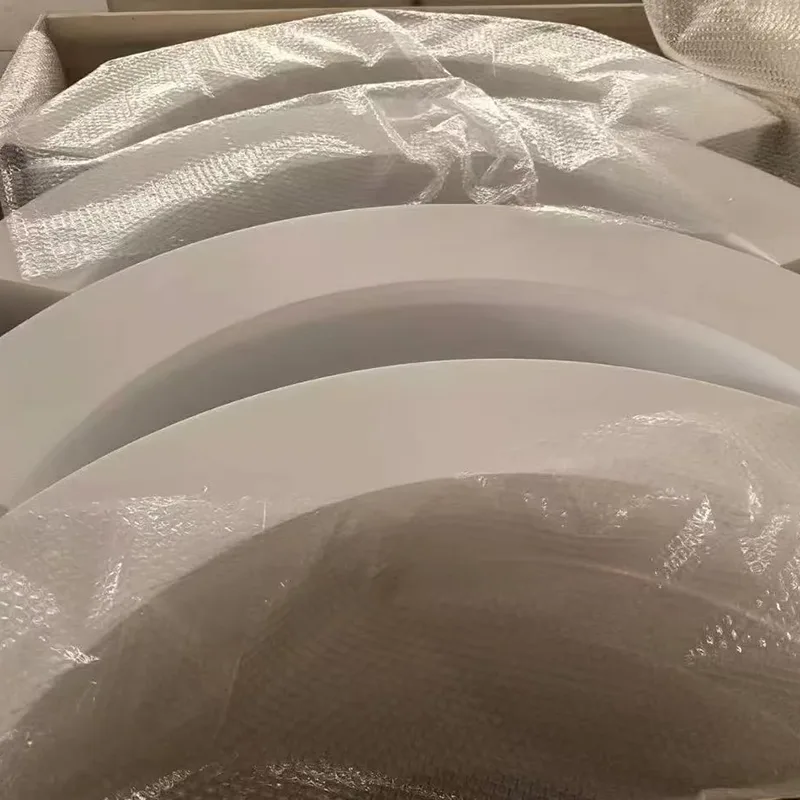

A blokk anyagát úgy választják meg, hogy a tervezési hőmérsékleten erős maradjon. A nagy sűrűségű poliizocianurát (PIR) hűtött vízhez és glikolsorokhoz használható. A cellás üveg -196°C-ig kezeli a kriogén kezelést, és közel nulla vízgőzáteresztő képességet biztosít. A kalcium-szilikát gőz- és forró olajvezetékeket 650 °C-ig vesz fel. A blokk nyomószilárdságát a teljes hidroteszt terheléshez – nem csak az üzemi súlyhoz – ellenőrzik, így nem törik össze az üzembe helyezés során.

Párazáró, amely nem áll meg a támasznál

A hideg csöveknél a nedvesség behatolása jelenti a legnagyobb hosszú távú veszélyt. A szigetelésen áthatoló vízgőz végül lecsapódik, lefagy vagy korrodálja a cső felületét. Szigetelt tartóink a szigetelőblokk köré folyamatos fém tömítőgallérral épülnek. A helyszíni személyzet felhúzza a csőszigetelő köpenyét a gallérig, és ragasztóval vagy szalaggal lezárja. Nincs rés. Nincs kézzel vágott tapasz. Csak egy tiszta, ellenőrizhető gőztömítés, amely szorosan marad.

Amikor a csőnek csúsznia kell, a szigetelés a helyén marad

Sok szigetelt vezeték kitágul és összehúzódik a hőmérséklet hatására. Egy rögzített támasz megküzdene ezzel a mozgalommal. Az alacsony súrlódású csúszófelületet közvetlenül a tartószerkezetbe építjük be. A szigetelőblokk alsó oldalához (vagy az alatta lévő teherelosztó lemezhez) polírozott rozsdamentes acéllemezt ragasztanak. Az alaplap tetejére PTFE-vel vagy grafittal impregnált betétet ragasztanak. A két felület elég alacsony súrlódási együtthatóval csúszik egymáshoz ahhoz, hogy a cső saját hőereje legyőzze azt. A teljes csúszófelület a tartótestbe van zárva, portól, szemcséktől és víztől védett, így a rendszer élettartama alatt szabadon mozog.

Az Ön csőspecifikációinak megfelelően készült, nem katalógus

A szigetelt támasztékot nem szedjük le a polcról. Minden rendelés az Ön számára van beállítva:

Csőméret és falvastagság

Szigetelőanyag és vastagság

Üzemi és tervezési hőmérsékletek

Támogató terhelések (holtteher, hidroteszt, alkalmi)

Mozgási követelmények (axiális csúszás, rögzített horgony, oldalsó vezető)

Környezeti expozíció (beltéri, kültéri, tengerparti, vízmosás, tűzzóna)

Az acél alkatrészek alapkivitelben tűzihorganyzott szénacél, rozsdamentes acél (304L, 316L) kapható korrozív vagy higiéniai alkalmazásokhoz. Minden szerkezeti hegesztést szakképzett hegesztők végeznek tanúsított eljárásokkal.

Alkalmazások ágazatokon keresztül

Hűtött víz és távhűtés: Nincs páralecsapódás, nincs csepegés, nincs CUI.

Gőz és forró víz: Minimális hőveszteség, biztonságos érintési hőmérséklet és csúszólapok, amelyek lehetővé teszik a tágulást.

Kriogén és LNG: cellás üveg szigetelőblokkok, rozsdamentes acél testek és hidegpapucsok, amelyek megakadályozzák a jég kialakulását a szerkezeten.

Élelmiszer és gyógyszeripar: Rozsdamentes acél, higiénikus bevonat, kapszulázott szigetelés és teljes mosási kompatibilitás.

Olaj és gáz: Savanyú szervizanyagok, tűzálló opciók és párazáró kialakítások tengerparti és tengeri környezetekhez.

Minden megrendelést alátámasztó dokumentáció

Minden szállítmány tartalmaz EN 10204 3.1 típusú anyagtanúsítványokat, szigetelési adatlapokat nyomószilárdság és hővezetési értékekkel, méretvizsgálati jelentéseket és szükség esetén terhelési vizsgálati tanúsítványokat. Olaj- és gázprojektekhez HIC vizsgálati jelentéseket és NACE megfelelőségi dokumentációt tudunk biztosítani. Élelmiszer-minőségű alkalmazásoknál a felületkiképzési jelentések és az anyagnyilatkozatok szabványosak.

GYIK

K: Bármilyen szigeteléstípust és vastagságot tud egyeztetni?

V: Igen. Megmunkáljuk a szigetelő blokkot a pontos cső külső átmérőjére és szigetelési vastagságára, és kiválasztjuk a blokk anyagát az üzemi hőmérsékletnek megfelelően.

K: Szállítja a teljes egységet, beleértve a csúszólapot is, ha mozgásra van szükség?

V: Igen. Az aljzatba beépíthetünk PTFE vagy grafit csúszólemezt, mindezt a tartótestbe zárva.

K: Hogyan akadályozza meg a szigetelő blokk nedvesedését?

V: A blokk teljesen be van zárva az acél tartótestbe, és egy fém tömítőgallért biztosítunk a folyamatos párazáró csatlakozáshoz a csőszigeteléshez.

K: Mi a teendő, ha a csövöm rozsdamentes acélból készült, vagy higiéniai feltételeket igényel?

V: A teljes támasztékot 304L vagy 316L-es rozsdamentes acélból készítjük, pácolt és passzivált felületekkel, alkalmas lemosásra és élelmiszer-minőségű környezetre.

K: Kaphatok tűzálló verziót?

V: Igen. Beépíthetünk passzív tűzvédelmi anyagokat, amelyek cellulóz- vagy sugársugárterhelésnek vannak kitéve, megőrizve a teherbírást a szükséges ideig.

A szigetelt csőtartó egy kis alkatrész egy nagy projektben, de egy meghibásodott – összetört szigetelés, megosztott párazáró, beszorult csúszólemez – nem tervezett leállást kényszeríthet ki. Több mint egy évtizede készítjük ezeket a támogatásokat, több mint 45 országba szállítjuk, és üzletünk több mint 70%-a visszatérő ügyfelektől származik. Ez a rekord azért létezik, mert minden támogatást tervezett összeállításként kezelünk, nem raktári tételként. Küldje el nekünk csőütemezését és szigetelési specifikációját. Méretezett ajánlatot és fix árat egy napon belül visszaküldünk.
