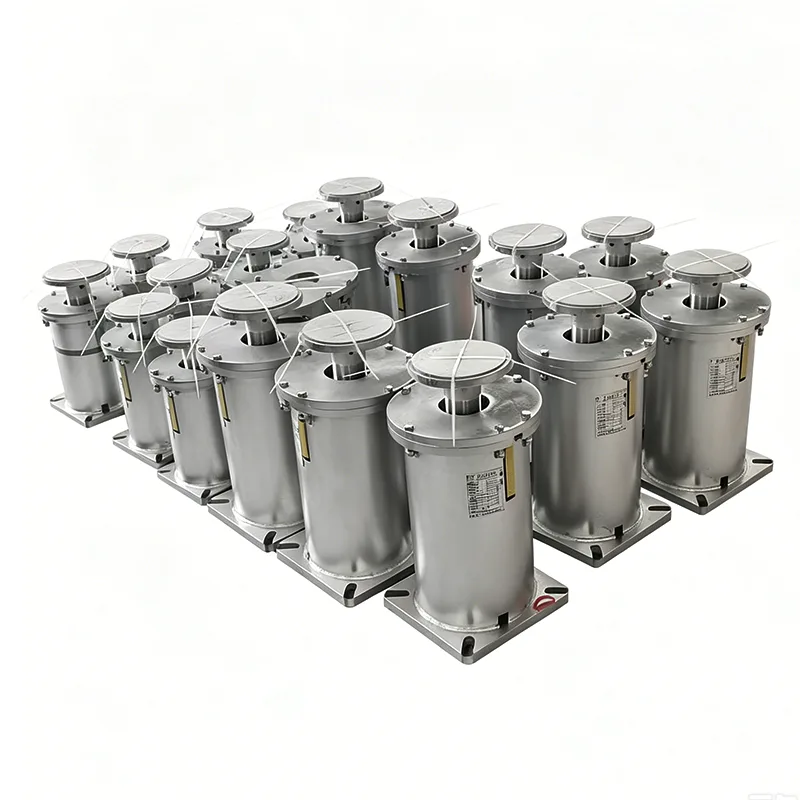

Nem minden csőnek van szüksége állandó támasztóerőre. Valójában az általunk kezelt vezetékek többsége – folyamatcsövek, közüzemi csővezetékek, hűtővízvezetékek – tökéletesen működik egy változó rugós támasztékkal. atTianshun, 14 éve szállítunk változtatható rugós egységeket Yangzhou gyárunkból, és valószínűleg ezek az általunk szállított rugótámaszok leggyakoribb típusai. Ha már átsétált egy erőművi csőtartón vagy egy finomítón, akkor valószínű, hogy az acélon lógó vagy T-oszlopokon ülő rugós dobozok változtatható rugós támasztékok voltak.
Ez az ábra egy változtatható rugós támasztó/akasztó teher-elmozdulás teljesítménygörbéjét mutatja, beleértve a terhelés és az elmozdulás legfontosabb paramétereit a termék teherbírási pontosságának és működési megbízhatóságának ellenőrzésére.
Szállítás előtt minden egység terhelési kalibráción és teljesítményteszten megy keresztül. A beállítási terhelés eltérését ±5%-on belül szabályozzák az ANSI/MSS-SP-58-2018 nemzetközi szabványnak, valamint az NB/T47039-2013-nak megfelelően.
A termékek megfelelnek a villamosenergia-, petrolkémiai és egyéb ipari csőrendszerekre vonatkozó műszaki követelményeknek. Az MSS-SP-58-2018 szerint a változtatható rugós egységek maximális megengedett terhelési ingadozása nem haladhatja meg az üzemi melegterhelés 25%-át a teljes munkameneten belül.
| Változó rugós függesztő specifikációs táblázat | Példa |
| Akasztó típusa / konfigurációja | A, B, C, D, E, F, G típus |
| Rugós méret / sz. | 0 - 22. sz |
| Travel Range | 30 mm, 60 mm, 90 mm, 120 mm 180 mm |
| Üzemi terhelés | 0,2 kN - 400 kN |
| Telepített terhelés (hideg terhelés) | kN / kgf |
| Üzemi terhelés (forró terhelés) | kN / kgf |
| Mozgásirány | Felfelé / Lefelé |
| Változékonyság (%) | ≤ 25% (normál) |
| Felületkezelés | Hot Dip Galvan / Festett |
| Ház anyaga | Szénacél (Q235/Q355) |
Az ötlet egyértelmű: ahogy a cső felfelé vagy lefelé mozog a hőtágulás miatt, a benne lévő rugó összenyomódik vagy ellazul, és a támasztóerő kissé megváltozik. Ez a "változó" rész. Az erőváltozás kiszámítható, és a csőfeszültség-mérnök által már engedélyezett tartományon belül marad. Ha a megengedett terhelésingadozás mondjuk 15% vagy 20%, akkor nem kell külön költeniállandó rugótámasz. Ugyanazt a funkciót – függőleges útelnyelést, súlyhordást – alacsonyabb költséggel és egyszerűbb, kompaktabb kialakítással kapja meg. Ez az oka annak, hogy a projekt specifikációi gyakran a változó rugós támaszokat szerepeltetik alapértelmezettként, és csak a kritikus kapcsolódási pontokhoz hívják ki az állandó típust.
Dizájnunkat egyszerűnek és robusztusnak tartjuk. Íme egy pillantás az általunk használt tipikus építőanyagokra:
| Összetevő | Anyag | Miért használjuk? |
|---|---|---|
| Tekercs rugó | 60Si2MnA vagy 50CrVA rugóacél | Hosszú kifáradási élettartam, előre beállított és terhelésen tesztelt |
| Ház (kanna) | Q235B szénacél, RAL 5015 kékre festve | Erős, hegeszthető, időjárásálló |
| Rugós sapka / terhelő karima | Q235B vagy 20# kovácsolt acél | Egyenletesen adja át a csőterhelést a rugónak |
| Utazásjelző és skála | Rozsdamentes acél vagy eloxált alumínium | Tiszta olvasás, nem rozsdásodik |
| Alsó csatlakozás (menetes persely vagy karima) | Szénacél A105 | Szabványos NPT vagy igény szerint karimás |
Minden rugóhuzal malomvizsgálati tanúsítvánnyal rendelkezik. A rugókat felfújjuk és előre beállítjuk az összeszerelés előtt – ez megszabadul minden kezdeti készlettől, és biztosítja, hogy a terhelés-elhajlás görbe megfeleljen a tervezési adatoknak.
ANSI/MSS SP-58 – a csőtartó tervezését és gyártását szabályozza
ASME B31.3 – folyamatcsövek, az EPC-k széles körben hivatkoznak rá
GB/T 17116 – Kínai szabvány a csőakasztókhoz és -tartókhoz
EN 10204 3.1 anyagtanúsítvány, mint szabvány az exportrendeléseknél
Üzemünk ISO 9001:2015 minőségirányítási rendszert működtet. Minden lépés dokumentálva van, a beérkező acéltól a végső terhelési tesztig.
1. kérdés: Mekkora terhelésváltozásra számítsak?
Jellemzően a forró terhelés 10-25%-a, a rugó merevségétől és a cső mozgásától függően. A csőfeszültség-jelentés megmondja, mi a megengedett eltérés. Ha a jelentés szűk határt mutat – mondjuk 5% alatt –, akkor váltson állandó rugós támasztékra. Minden másra a változó megfelelő.
2. kérdés: Milyen információkra van szüksége egy változó rugós támasz kiválasztásához vagy idézéséhez?
Küldje el nekünk a meleg, hideg terhelést, valamint a függőleges mozgás mértékét és irányát (fel vagy le). Egy megjelölt csőtartó rajz vagy egy feszültségizometria segít. A gyártás megkezdése előtt kiválasztjuk a megfelelő rugóméretet és sorozatot, és elküldjük Önnek az összes számított értéket tartalmazó adatlapot.
3. kérdés: Az Ön változó rugós támaszai cserélhetők más márkákkal?
Funkció szempontjából igen. A terhelési tartományokat és a borítékméreteket a legáltalánosabb iparági sorozatokhoz tudjuk igazítani (A, B, C, D, E, F, G típus az MSS SP-58 szerint). Ha a projektje már rendelkezik egy adott szállító cikkszámával, adja meg azokat, és mi kereszthivatkozást fogunk végezni. Ne feledje, hogy előfordulhatnak kisebb méretbeli eltérések – ezeket a rendelés előtt megjelöljük.
Q4: Mi a tipikus szállítási idő?
Normál terhelési tartomány mértékegységei: 20-25 nap. Ha nem szabványos házra, speciális festékre vagy rozsdamentes acél burkolatra van szüksége, várjon 30–40 napot. Megfelelő raktárkészlettel rendelkezünk általános rugótekercsekből és dobozalkatrészekből, ami felgyorsítja a munkát.
Q5: Kaphatok prototípust vagy gyártás előtti mintát?
Igen. Nagy projekteknél egy vagy két mintaegységet építhetünk jóváhagyásra a teljes gyártás megkezdése előtt. A minta költsége gyakran jóváírható a főrendelés terhére.
Minden változtatható rugós támaszték, amely kilép az ajtón, terhelési teszten esik át. A rugót a megadott hideg terhelésre állítjuk, majd többször végigfuttatjuk a teljes mozgáson, ellenőrizve a terhelést hideg és meleg helyzetben is. Az utazási mérleg kalibrálva és reteszelve van. A tényleges terhelési értékeket összefoglaló vizsgálati tanúsítványt a szállítási dokumentáció tartalmazza. Kérésére az SGS, a Bureau Veritas vagy a TÜV által végzett, harmadik fél általi ellenőrzés is elérhető.
Egyes ügyfelek úgy gondolják, hogy a változtatható rugós támasz pusztán katalóguscikk. Tapasztalataink szerint az általunk kínált termékeknek talán a fele van némi egyedi érintéssel:
Nem szabványos úthosszak (200 mm+-t csináltunk változó egységeknél)
Megnövelt vagy csökkentett házmagasság a korlátozott helyhez
Rozsdamentes acél házak és hardverek offshore vagy vegyi környezetekhez
Speciális bevonatok: tengeri tengeri festékrendszerek, magas hőmérsékletű alumíniumfesték
Kettős rugós kivitel nagy terhekhez kompakt dobozban
Beépített emelőfülek, mérőcellák vagy helyzet-átalakítók
Csak mondja el, hogy néz ki a telepítés, és mi kidolgozzuk a praktikus kialakítást.
Íme néhány dolog, amit megtanultunk a változó rugós támaszok szállításáról a világ minden tájáról szóló projektekhez:
Ha a cső elmozdulása felfelé halad, győződjön meg arról, hogy a tartó képes kezelni a felfelé irányuló hideg terhelést anélkül, hogy a rugó meglazulna. Kiválasztásunk részeként ezt ellenőrizzük.
A kültéri csőtartókon tűzihorganyzást vagy jó festési rendszert kell megadni. A szabványos gyári kék festék beltérben rendben van, de pár monszun után a szénacél rozsdásodást mutat. Egy kis extra bevonat sok helyszíni reklamációt takarít meg.
Mindig ellenőrizze a hézagot a rugóház körül. Néha a támasztó hely szorosan van két szerkezeti elem között, és a szabványos doboz átmérője nem fér el. Értesítsen minket mielőbb, és kiigazítjuk a dizájnt.
Nem vagyunk közvetítők. Tervezünk, gyártunk, tesztelünk és szállítunk a saját Yangzhou-i, Jiangsu-i gyárunkból. Ez azt jelenti, hogy amikor a mérnökeinkkel beszél, akkor azokhoz az emberekhez beszél, akik ténylegesen megépítik a terméket. Változtatható rugós támaszainkat kombinált ciklusú erőművekbe, finomítói csőállványokba, LNG-visszagázosítási terminálokba, vegyipari folyamategységekbe és acélművekbe szerelték be. Üzletünk több mint 70%-a ismétlődő – nem azért, mert mi vagyunk a legolcsóbbak, hanem azért, mert támogatásaink időben megjelennek, megfelelnek az adatlapoknak, és nem okoznak fejtörést az üzembe helyezés során.
Ha a projekt ütemezése szűkös, kész rugókat tárolhatunk, és gyorsan összeállíthatjuk az Ön terhelési beállításait. Nagy tömegű megrendelések esetén versenyképes közvetlen gyári árakat kínálunk, és az Ön építési sorrendjéhez igazodó szállítási ütemterv szerint dolgozunk.
Küldje el nekünk csőtartó rajzait, terhelési adatait, vagy csak egy rövid leírást arról, amire szüksége van. Általában 24 órán belül visszatérünk Önnek megfelelő árajánlattal – beleértve a gyári árat és a szállítási időt is. És ha meg szeretné látogatni a gyárat, és megnézni, hogyan készítjük ezeket, szívesen látjuk.
