Ipari rugós akasztó

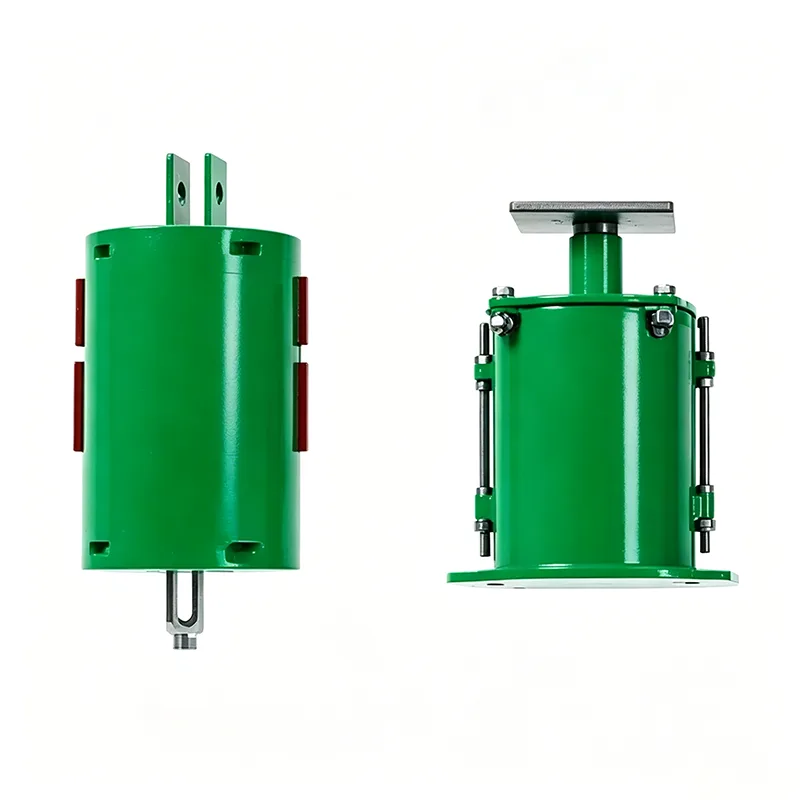

Az Industrial Spring Hanger egy dedikált tartóeszköz az ipari csőrendszerekhez. Úgy tervezték, hogy elbírja a csővezetékek önsúlyát, kompenzálja a hőtágulás és összehúzódás okozta elmozdulást, és elszigeteli a mechanikai rezgéseket. A Yangzhou Tianshun Piping 2012 óta az ilyen termékek kutatás-fejlesztésére és gyártására összpontosít. Az elmúlt 14 év során több mint 500 000 készletet gyártottunk, amelyeket széles körben alkalmaznak a magas színvonalú ipari projektekben világszerte. Termékeink a nemzetközi szabványok szigorú betartásával készülnek, szabványos és testreszabott megoldásokat egyaránt kínálva a változatos munkakörülményekhez.

Ez az ábra egy változtatható rugós támasztó/akasztó teher-elmozdulás teljesítménygörbéjét mutatja, beleértve a terhelés és az elmozdulás legfontosabb paramétereit a termék teherbírási pontosságának és működési megbízhatóságának ellenőrzésére.

Szállítás előtt minden egység terhelési kalibráción és teljesítményteszten esik át. A beállítási terhelés eltérését ±5%-on belül szabályozzák az ANSI/MSS-SP-58-2018 nemzetközi szabványnak, valamint az NB/T47039-2013-nak megfelelően.

A termékek megfelelnek a villamosenergia-, petrolkémiai és egyéb ipari csőrendszerekre vonatkozó műszaki követelményeknek. Az MSS-SP-58-2018 szerint a változtatható rugós egységek maximális megengedett terhelési ingadozása nem haladhatja meg az üzemi melegterhelés 25%-át a teljes munkameneten belül.

Működési elv

A rugók rugalmas tulajdonságait kihasználva az ipari rugós függesztő állandó támasztóerőt tart fenn, amikor a csővezetékek függőleges elmozdulást okoznak. Amikor a csővezetékek kitágulnak vagy összehúzódnak a hőmérséklet változásai miatt, a rugók ennek megfelelően megnyúlnak és összenyomódnak. Ez biztosítja, hogy a csővezetékek terhelései egyenletesen átvitelre kerüljenek az épületszerkezetekre, megelőzve a csőtörést és a merev korlátok okozta feszültségkoncentrációból eredő berendezések károsodását. Eközben a rugók csillapító hatása hatékonyan nyeli el a szivattyúk, kompresszorok és egyéb berendezések által keltett vibrációt, és csökkenti a zajátvitelt.

A termék műszaki adatai

Változó rugós függesztő specifikációs táblázat	Példa
Akasztó típusa / konfigurációja	A, B, C, D, E, F, G típus
Rugós méret / sz.	0 - 22. sz
Travel Range	30 mm, 60 mm, 90 mm, 120 mm 180 mm
Üzemi terhelés	0,2 kN - 400 kN
Telepített terhelés (hideg terhelés)	kN / kgf
Üzemi terhelés (forró terhelés)	kN / kgf
Mozgásirány	Felfelé / Lefelé
Változékonyság (%)	≤ 25% (normál)
Felületkezelés	Hot Dip Galvan / Festett
Ház anyaga	Szénacél (Q235/Q355)

Alapvető jellemzők

▶  Nagy terhelési pontosság: Minden egységet terhelésre kalibrálnak a szállítás előtt, a terhelési hiba ±5%-on belül szabályozható.

▶  Kiváló fáradtságállóság: Minden rugó átment a 100 000 ciklusos kifáradási teszten maradandó alakváltozás vagy törés nélkül.

▶  Magas biztonsági tényező: A tervezési biztonsági tényező nem kevesebb, mint 1,5, ami megbízható teljesítményt biztosít szélsőséges munkakörülmények között.

▶  Kiváló korróziógátló teljesítmény: Tűzihorganyzással vagy epoxi-cinkben gazdag bevonattal van ellátva, amely alkalmas korrozív környezetekhez, például tengerparti területekhez és vegyi üzemekhez.

▶  Vizuális felügyelet: átlátszó eltolási skálákkal van felszerelve az egyszerű helyszíni telepítés és működési ellenőrzés érdekében.

Teljesítmény-összehasonlítás

Összehasonlítási tételek	Közönséges termékek a piacon	Tianshun ipari rugós akasztó
Rugós anyag	Közönséges szénacél	60Si2MnA / 50CrVA rugóacél
Hőkezelési folyamat	Egyszeri kioltás	Háromlépcsős hőkezelés (kioltás + temperálás + stabilizáló kezelés)
Terhelési tolerancia	±10% ~ ±15%	±5%-on belül
Fáradtság Élet	30.000 ciklus	Több mint 100 000 ciklus
Felületkezelés	Közönséges festékbevonat	Tűzihorganyzás / Epoxi cinkben gazdag alapozó + fedőbevonat
Vizsgálati szabvány	Mintavételi ellenőrzés	100%-ban teljes körű ellenőrzés

Alkalmazási forgatókönyvek

Az ipari rugós függesztő minden ipari csőrendszerhez használható, amely hőmérséklet-ingadozásnak és vibrációnak van kitéve. A következő forgatókönyvekben rendkívül jól teljesít:

▶  Magas hőmérsékletű és nagynyomású technológiai csővezetékek kőolaj-finomító egységekhez

▶  Erőművek fő gőzvezetékei és tápvízvezetékei

▶ Kriogén csővezetékek LNG-fogadó terminálokon és elgázosító üzemekben

▶  Korrozív közeget szállító csővezetékek a vegyi- és gyógyszergyárakban

▶  Városi központi fűtési hálózatok fő fővezetékei

▶  Gáz- és oxigénvezetékek vas- és acélkohászati ​​üzemekben

Minőségbiztosítási rendszer

Szállítás előtt minden termék átfogó házon belüli tesztelésen esik át

Házon belüli tesztelési fedezetek

Méret- és szemrevételezés, PMI (pozitív anyagazonosító), keménységvizsgálat, MT/PT roncsolásmentes vizsgálat (ahol alkalmazható), rugóterhelési vizsgálat terhelés-elmozdulás görbékkel és bevonatvastagság mérés. A gyári vizsgálati jelentések (FTR) és az anyagvizsgálati jelentések (MTR) rendelkezésre állnak.

Megjegyzés: A házon belüli tesztelés nem az ILAC által akkreditált, harmadik fél által végzett tesztelés

Harmadik fél által végzett tesztelés vagy laboratóriumi tesztelés opcionális, külön feltüntetett szolgáltatásként elérhető.

Opcionális külső ellenőrzési szolgáltatások (külön idézve)

1. Anyagvizsgálat

Kémiai összetétel elemzés, szakítóvizsgálat, Charpy alacsony hőmérsékletű ütésvizsgálat és keménységvizsgálat.

2. NDT hegesztés

Mágneses részecskék tesztelése (MT), folyadékáthatoló vizsgálat (PT), ultrahangos vizsgálat (UT) és radiográfiás vizsgálat (RT).

3. Rugóterhelési teljesítményteszt

Beleértve a terhelés-elmozdulás görbéit.

4. Tűzi horganyzás / epoxi bevonat korrózióvédelmi ellenőrzése

5. Tanúi tesztelés, gyári felügyelet és szállítás előtti ellenőrzés (PSI)

Előnyeink

Összehasonlítva a LISEGA nemzetközi csőtartó rendszerrel

Termékeink terhelési pontossága, tesztelési szabványai és dokumentációs rendszereink a LISEGA nemzetközi csőtartó rendszerhez viszonyítva vannak.

Mi különböztet meg minket

Ellentétben a szabványos hazai gyártókkal, amelyek csak magát a terméket szállítják, minden rugóegységhez terhelés-elmozdulás görbét biztosítunk. Ezenkívül megkönnyítjük a harmadik fél által végzett SGS-teszteléseket és a szemtanúkkal végzett ellenőrzéseket, valamint támogatjuk a PE/CPE mérnökök dokumentum-ellenőrzését a tengerentúli projekteknél.

Támogató szolgáltatások

▶  Ingyenes műszaki kiválasztási szolgáltatás: Professzionális függesztőválasztást és számítást biztosítunk a csővezeték paraméterei és a tényleges munkakörülmények alapján.

▶  Egyedi kialakítás: nem szabványos kialakítás speciális terheléshez, elmozduláshoz vagy korlátozott beépítési helyigényekhez.

▶  Helyszíni műszaki támogatás: Professzionális mérnökök küldhetők a helyszíni telepítéshez és üzembe helyezéshez.

▶  Hosszú távú alkatrészellátás: Jól felszerelt alkatrészraktárt tartunk fenn, hogy azonnali támogatást nyújtsunk a pótalkatrész-igényekhez.

Az ipari rugós függesztő további műszaki paramétereiért vagy testreszabott megoldásaiért kérjük, forduljon értékesítési csapatunkhoz a részletes dokumentumok beszerzése érdekében.
