Az energiaipar csővezetékrendszerei összetett munkakörülmények között működnek, amelyeket általában magas hőmérséklet és nagy nyomás, gyúlékony és robbanásveszélyes közegek, valamint hosszú folyamatos üzemidő jellemez. A csővezetéktartók meghibásodása csőtöréshez, közegszivárgáshoz és akár súlyos biztonsági balesetekhez is vezethet.

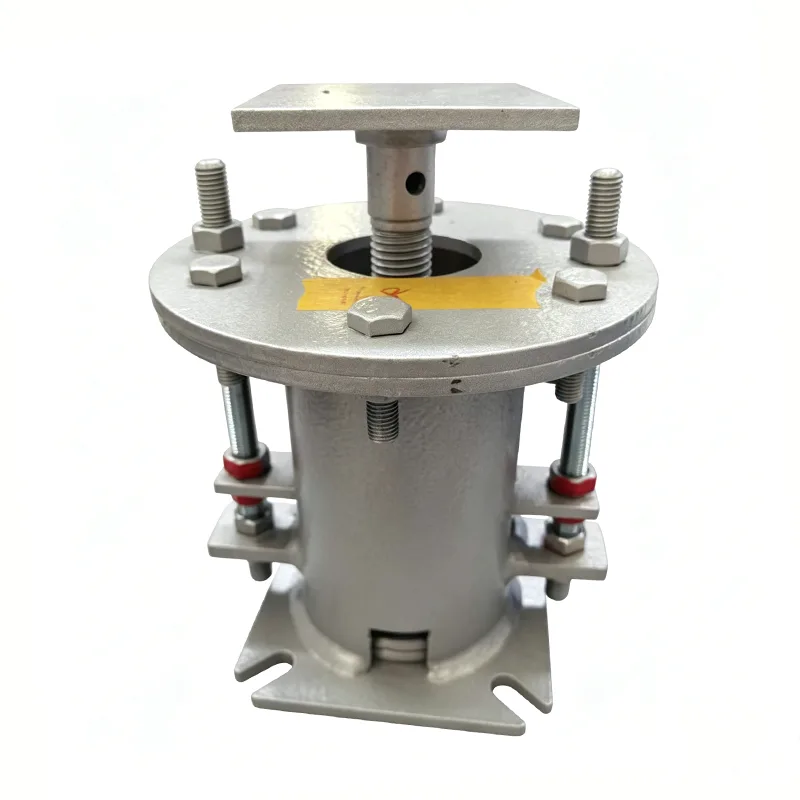

Az Energy Industry Variable Spring Support egy speciálisan az energiaipar számára tervezett rugalmas csővezeték-támasztó eszköz. Stabil teljesítményt tart fenn extrém munkakörülmények között, és biztosítja az energetikai létesítmények biztonságos és megbízható működését.
Az energiaipari változtatható rugótartó a rugók rugalmas alakváltozása révén elnyeli a csővezetékek hőmérséklet-változások okozta hőelmozdulását, miközben viseli a csővezeték önsúlyát és további terheléseit.
Az energiaipar csővezeték-támogató rendszerek kiszolgálásában szerzett 14 éves tapasztalatával a Yangzhou Tianshun Pipeline világszerte több mint 300 energiaprojektben sikeresen alkalmazta termékeit, beleértve a kritikus infrastruktúrákat, például hőerőműveket, atomerőműveket, LNG-terminálokat és hosszú távú földgázvezetékeket.
| Változó rugós függesztő specifikációs táblázat | Példa |
| Akasztó típusa / konfigurációja | A, B, C, D, E, F, G típus |
| Rugós méret / sz. | 0 - 22. sz |
| Travel Range | 30 mm, 60 mm, 90 mm, 120 mm 180 mm |
| Üzemi terhelés | 0,2 kN - 400 kN |
| Telepített terhelés (hideg terhelés) | kN / kgf |
| Üzemi terhelés (forró terhelés) | kN / kgf |
| Mozgásirány | Felfelé / Lefelé |
| Változékonyság (%) | ≤ 25% (normál) |
| Felületkezelés | Hot Dip Galvan / Festett |
| Ház anyaga | Szénacél (Q235/Q355) |
▶ Nagy megbízhatóságú kialakítás: Minden kritikus komponens redundáns kialakítást alkalmaz legalább 1,6-szoros biztonsági tényezővel.
▶ Széles hőmérsékleti alkalmazkodás: Normálisan működik szélsőséges hőmérsékleti környezetben, -196 ℃ és +600 ℃ között.
▶ Kiváló fáradtságállóság: A rugók 150 000 kifáradási cikluson mentek keresztül, hogy megfeleljenek az energetikai létesítmények hosszú távú folyamatos működési követelményeinek.
▶ Nagy terhelési pontosság: Szállítás előtt három terhelési kalibrációnak vetjük alá, a hiba ±5%-on belül szabályozható.
▶ Lazulás- és szeizmikus szerkezet: Kettős lazulásgátló kialakítással rendelkezik, amely képes ellenállni a 8-as erősségű földrengéseknek és a berendezés vibrációjának.
▶ On-Line állíthatóság: Külön beállító mechanizmussal van felszerelve a terhelés finomhangolásához leállítás nélkül.
|
Összehasonlító elem |
Általános célú változó rugós támaszték |
Energiaipari változó rugós támogatás |
|
Tervezési biztonsági tényező |
1,2-1,4 alkalommal |
≥1,6-szor |
|
Működési hőmérséklet tartomány |
-40 ℃ ~ +450 ℃ |
-196 ℃ ~ +600 ℃ |
|
Fáradtság Élet |
50 000-100 000 ciklus |
≥150 000 ciklus |
|
Lazulásgátló kialakítás |
Egyetlen anyás lazulásgátló |
Kettős kilazulásgátló + reteszelő alátét |
|
Vizsgálati szabvány |
Mintavételi ellenőrzés |
100%-ban teljes körű ellenőrzés + opcionális harmadik fél általi ellenőrzés |
|
Alkalmazandó munkafeltételek |
Általános ipari környezetek |
Extrém körülmények az energiaiparban |

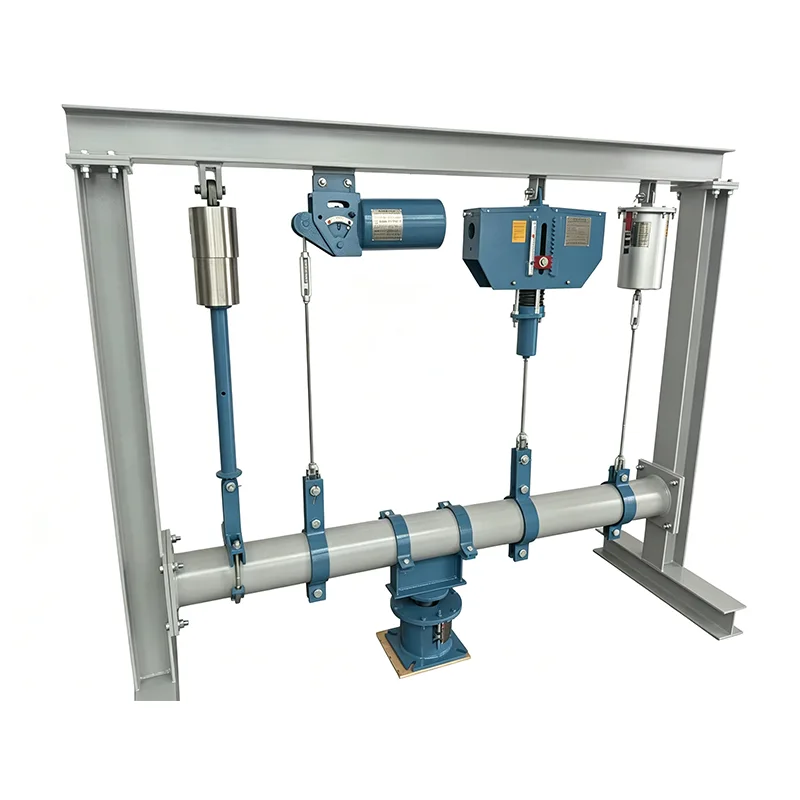

Az energiaipari változó rugós támasztékot széles körben használják különféle energetikai létesítmények csővezetékrendszereiben:
▶ Főgőzvezetékek, tápvízvezetékek és füstgáz-/levegőcsatornák hőerőművekben
▶ Hagyományos sziget- és atomsziget-kiegészítő csővezetékrendszerek atomerőművekben
▶ Kriogén csővezetékek LNG-terminálokon és elgázosító állomásokon
▶ A távolsági földgázvezetékek állomásai és szelepkamrái
▶ Hidraulikus és kenőolaj-vezetékek szélerőművekben
▶ Hőátadó olajvezetékek napelemes hőerőművekben
Szigorú speciális minőség-ellenőrzési eljárást hoztunk létre az energiatermékekre annak érdekében, hogy minden energiaipari változó rugós támasz megfeleljen a legmagasabb iparági szabványoknak:
▶ Nyersanyag beérkező vizsgálata: Minden acéltételhez mellékeljük az eredeti anyagtanúsítványt, és spektrális elemzésen és mechanikai tulajdonságvizsgálaton esnek át.
▶ Rugós gyártásvezérlés: CNC rugós tekercselő gépekkel készül, minden rugó három teljes kompressziós teszten esik át.
▶ Hegesztési minőség-ellenőrzés: Minden hegesztési folyamatot minősített hegesztők végeznek, és 100%-ban roncsolásmentes vizsgálatnak (NDT) vetik alá.
▶ Késztermék teljesítményének tesztelése: Minden egység teljes löketű terhelési teszten és elmozdulás-kalibráción esik át.
▶ Utolsó szállítás előtti ellenőrzés: Teljes minőségtanúsítási dokumentumokat állítanak ki, beleértve az anyagjelentéseket, a vizsgálati jelentéseket és a megfelelőségi tanúsítványokat.
Minőségirányítási rendszerünk ISO 9001:2015 tanúsítvánnyal rendelkezik, és minden termékünk megfelel a nemzetközi szabványoknak, beleértve a CE-t, az API-t és az ASME-t.
▶ Ingyenes csővezeték feszültségelemzés és támasz/akasztó kiválasztásának számítása
▶ Testreszabott tervezési szolgáltatások meghatározott energetikai projektekhez
▶ Helyszíni telepítési útmutató és üzembe helyezési szolgáltatások
▶ Rendszeres ellenőrzési és karbantartási szolgáltatások
▶ Sürgősségi pótalkatrészek ellátása 24 órás ügyfélszolgálattal
Az energiaipari változó rugós támogatással vagy a projekt műszaki kiválasztásával kapcsolatos részletesebb információkért forduljon professzionális értékesítési csapatunkhoz.
