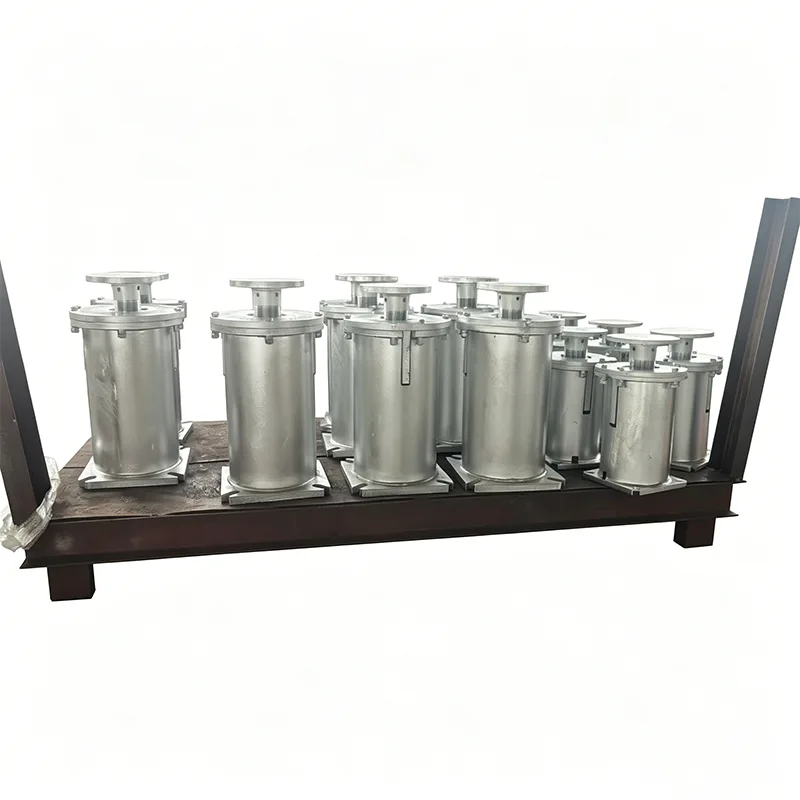

F típusú változó rugós támaszték

A 2012-ben alapított Yangzhou Tianshun Pipeline Technology Co., Ltd. teljes termékskálát gyárt a HG/T 20644 változó rugós támasztékok és akasztók szabványnak megfelelően. Az F típusú változtatható rugós támaszték a standard sorozat alaptípusú támasztó terméke, amelyet kifejezetten csővezetékek alsó alátámasztására terveztek. Széles körben használják kis és közepes kiszorítású csővezetékrendszerekben az energia-, petrolkémiai, kohászati ​​és más iparágakban, és az egyik legszélesebb körben használt változó rugós modell a mérnöki iparban.

Ez az ábra egy változtatható rugós támasztó/akasztó teher-elmozdulás teljesítménygörbéjét mutatja, beleértve a terhelés és az elmozdulás legfontosabb paramétereit a termék teherbírási pontosságának és működési megbízhatóságának ellenőrzésére.

Szállítás előtt minden egység terhelési kalibráción és teljesítményteszten esik át. A beállítási terhelés eltérését ±5%-on belül szabályozzák az ANSI/MSS-SP-58-2018 nemzetközi szabványnak, valamint az NB/T47039-2013-nak megfelelően.

A termékek megfelelnek a villamosenergia-, petrolkémiai és egyéb ipari csőrendszerekre vonatkozó műszaki követelményeknek. Az MSS-SP-58-2018 szerint a változtatható rugós egységek maximális megengedett terhelési ingadozása nem haladhatja meg az üzemi melegterhelés 25%-át a teljes munkameneten belül.

A termék műszaki adatai

Változó rugós függesztő specifikációs táblázat	Példa
Akasztó típusa / konfigurációja	A, B, C, D, E, F, G típus
Rugós méret / sz.	0 - 22. sz
Travel Range	30 mm, 60 mm, 90 mm, 120 mm 180 mm
Üzemi terhelés	0,2 kN - 400 kN
Telepített terhelés (hideg terhelés)	kN / kgf
Üzemi terhelés (forró terhelés)	kN / kgf
Mozgásirány	Felfelé / Lefelé
Változékonyság (%)	≤ 25% (normál)
Felületkezelés	Hot Dip Galvan / Festett
Ház anyaga	Szénacél (Q235/Q355)

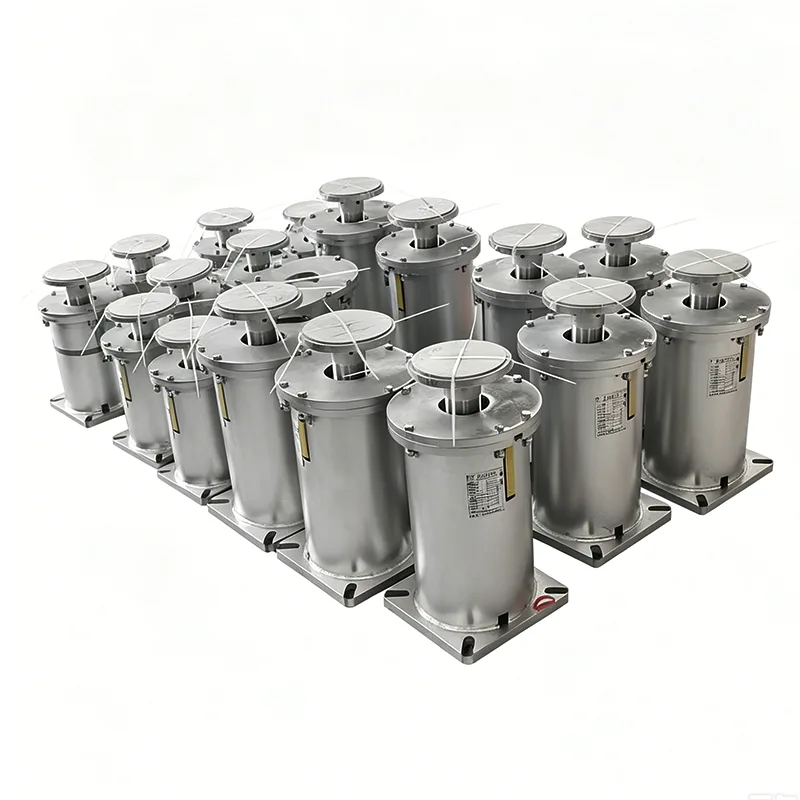

Az F típusú termék felépítése és jellemzői

Az F típusú változó rugós támasz függőleges dobozszerkezettel rendelkezik, amely a következő részekből áll:

▶  Alaplemez: széles támasztó alaplemez, az alaphoz csatlakoztatva

▶  Rugós henger: Beépített hengeres spirális nyomórugó

▶  Fedőlemez: Teherlemez, csőtartóhoz csatlakoztatva

▶  Elmozdulásjelző tábla: Hideg és meleg állapot pozíciókkal jelölve

▶  Reteszelőcsavar: Szállítás és telepítés közben reteszelve

▶  Magasságállító csavar: a terhelés helyszíni finombeállítása

Alapvető tervezési jellemzők

Szabványos moduláris felépítés

Teljesen megfelel a HG/T 20644 szabványnak, cserélhető más gyártók termékeivel

Szabványos terhelés és elmozdulás sorozat, kényelmes a tervezőintézet kiválasztásához

Egységes beépítési méretek, kényelmesek a mérnöki beszerzésekhez

Gyári előbeállítás

Rugó előre összenyomva a tervezési terhelésnek megfelelően, hideg állapotban reteszelve

Csak a helyszíni beszerelés után kell eltávolítani a rögzítőcsavarokat a használatbavételhez

Nem kell a rugónyomást a helyszínen beállítani

Kompakt szerkezet

Függőleges kialakítás, kis alapterület

Teljes magassága 200-400mm, szűkös helyekre alkalmas

Alacsony súlypont, jó stabilitás

Kényelmes karbantartás

A rugószerelvény külön kihúzható és cserélhető

Világos elmozdulásjelzés, ellenőrzés közben

Kopó alkatrészek nélkül, karbantartást nem igénylő kialakítás

F típusú műszaki paraméterek gyors referenciatáblázata

Eltolás sorozat	Terhelési tartomány	Tavaszi szám	Merevségi tartomány	Testmagasság	Alaplap mérete
30 mm elmozdulás	0,2 kN ~ 22 kN	00 ~ 22	0,07 ~ 7,3 kN/mm	215 mm	170×120 mm
60 mm elmozdulás	0,2 kN ~ 42 kN	00 ~ 42	0,03 ~ 7,0 kN/mm	265 mm	170×120 mm
90 mm elmozdulás	0,5 kN ~ 65 kN	01-65	0,06 ~ 7,2 kN/mm	315 mm	215×160 mm
120 mm elmozdulás	0,5 kN ~ 90 kN	01-90	0,04 ~ 7,5 kN/mm	365 mm	215×160 mm

Kivitelezési szabvány: HG/T 20644-2024 Terhelés változási arány: ≤25% (standard követelmény) Rugó anyaga: 50CrVA rugóacél Héj anyaga: Q235BA korróziógátló kezelés: homokfúvás rozsdásodás + epoxi cinkben gazdag alapozó + fedőbevonat

A modellkódolási szabályok részletes magyarázata

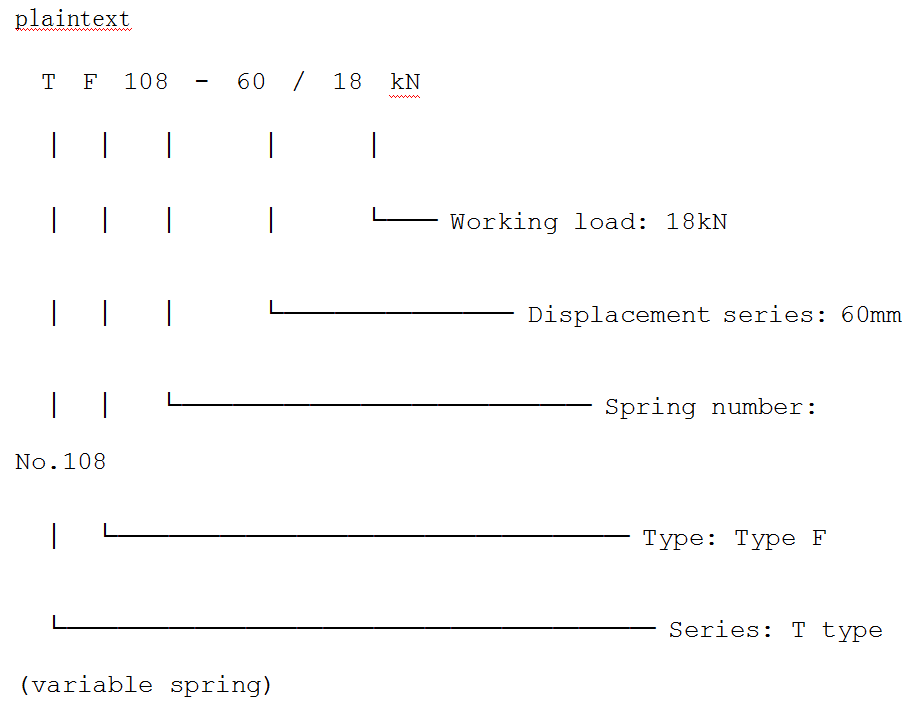

Szabványos modellkódolási példa az F típusú változó rugós támogatáshoz:

A kiválasztáshoz szükséges paraméterek:

▶  Csővezeték üzemi terhelése (kN)

▶  Csővezeték függőleges hőelmozdulása (mm)

▶  Elmozdulás iránya (felfelé/lefelé)

▶  Környezeti korróziós fokozat

Professzionális csapatunk közvetlenül tud pontos F típusú termékmodelleket kínálni az Ön által megadott csővezeték-paraméterek alapján.

Kiválasztási példa (Lépésről lépésre)

Példa munkakörülmények:

▶  Csővezeték üzemi terhelése: 15 kN

▶  Csővezeték felfelé irányuló termikus elmozdulása: 40 mm

Kiválasztás lépései:

1. Határozza meg az eltolási sorozatot: 40 mm-es elmozdulás, válassza ki a 60 mm-es sorozatot (tartalék margó)

2. Számítsa ki a meleg állapotú terhelést: felfelé elmozdulás, rugóoldás, terhelés csökken

3. Ellenőrizze a rugó merevségi táblázatát: válassza a 106-os rugót, a merevség 0,25 kN/mm

4. Számítsa ki a terhelés változását: 40 mm × 0,25 kN/mm = 10 kN változás

5. Ellenőrizze a változás mértékét: 10 kN / 15 kN = 6,7% ≤ 25%, megfelel a követelményeknek

Végső modell: TF106-60/15kN

Az F típusú változó rugós támogatás kiválasztása bonyolultnak tűnik, de valójában követi a szabványokat. Ingyenes kiválasztási szolgáltatást nyújtunk: Önnek csak a csővezeték paramétereit kell megadnia, mi pedig pontos modelleket biztosítunk.

Az F típusú tipikus alkalmazási forgatókönyvek

Alkalmazási forgatókönyv	A működési állapot jellemzői	Miért válassza az F típust?
Alsó rétegű csővezetékek csőgalériákban	A legalsó rétegű csővezetékek, felette nincs emelési pont	Támasz felfelé a csőgaléria padlójától
Csővezetékek a berendezési platformokon	Acélszerkezetes platformokon elrendezve	Közvetlenül a platform acélgerendáin támaszkodik
Szivattyú bemeneti és kimeneti csővezetékei	Elmozdulás ≤50mm, stabil terhelés	Standard modell, alacsony költség
Keringető vízvezetékek	Normál hőmérséklet, kis elmozdulás	A változó rugó teljesen megfelel a követelményeknek
Sűrített levegő csővezetékek	Stabil nyomás, kis hőmérsékletváltozás	Az F típus rendelkezik a legmagasabb költséghatékonysággal
Kiegészítő gőzvezetékek	Közepes hőmérséklet, elmozdulás ≤50mm	A változó rugó megfelel a követelményeknek
Vegyi oldószer csővezetékek	Normál hőmérséklet, nincs nagy hőmérséklet-ingadozás	A standard F típus univerzális

Minőségellenőrzés és szállítás

Gyártásminőség-ellenőrzés

Szállítás előtt minden termék átfogó házon belüli tesztelésen esik át

Házon belüli tesztelési fedezetek

Méret- és szemrevételezés, PMI (pozitív anyagazonosító), keménységvizsgálat, MT/PT roncsolásmentes vizsgálat (ahol alkalmazható), rugóterhelési vizsgálat terhelés-elmozdulás görbékkel és bevonatvastagság mérés. A gyári vizsgálati jelentések (FTR) és az anyagvizsgálati jelentések (MTR) rendelkezésre állnak.

Megjegyzés: A házon belüli tesztelés nem az ILAC által akkreditált, harmadik fél által végzett tesztelés

Harmadik fél által végzett tesztelés vagy laboratóriumi tesztelés opcionális, külön feltüntetett szolgáltatásként elérhető.

Opcionális külső ellenőrzési szolgáltatások (külön idézve)

1. Anyagvizsgálat

Kémiai összetétel elemzés, szakítóvizsgálat, Charpy alacsony hőmérsékletű ütésvizsgálat és keménységvizsgálat.

2. NDT hegesztés

Mágneses részecskék tesztelése (MT), folyadékáthatoló vizsgálat (PT), ultrahangos vizsgálat (UT) és radiográfiás vizsgálat (RT).

3. Rugóterhelési teljesítményteszt

Beleértve a terhelés-elmozdulás görbéit.

4. Tűzi horganyzás / epoxi bevonat korrózióvédelmi ellenőrzése

5. Tanúi tesztelés, gyári felügyelet és szállítás előtti ellenőrzés (PSI)

Előnyeink

Összehasonlítva a LISEGA nemzetközi csőtartó rendszerrel

Termékeink terhelési pontossága, tesztelési szabványai és dokumentációs rendszereink a LISEGA nemzetközi csőtartó rendszerhez viszonyítva vannak.

Mi különböztet meg minket

Ellentétben a szabványos hazai gyártókkal, amelyek csak magát a terméket szállítják, minden rugóegységhez terhelés-elmozdulás görbét biztosítunk. Ezenkívül megkönnyítjük a harmadik fél által végzett SGS-teszteléseket és a szemtanúkkal végzett ellenőrzéseket, valamint támogatjuk a PE/CPE mérnökök dokumentum-ellenőrzését a tengerentúli projekteknél.

Szállítási előnyök

Elérhető készlet: általános modellek (TF030-TF120, 30/60/90 lökettérfogat) raktáron

Gyors szállítás: raktári rendelés 3 napon belül, egyedi rendelés 7-10 napon belül

Tömegár: lépcsőzetes ár mérnöki tömeges beszerzéshez

Komplett dokumentáció: minden terméktételhez tartozik minősítési bizonyítvány, rugós vizsgálati jegyzőkönyv, szerelési útmutató

Szolgáltatás és támogatás

Ingyenes kiválasztás: A professzionális mérnökök kiválasztási számítást végeznek a pontos modell biztosítása érdekében

Rajzelőírás: A tervezéssel való együttműködéshez szabványos beépítési méretrajzokat biztosítson

Technikai támogatás: Válaszoljon különféle kérdésekre a telepítés, üzembe helyezés és használat során

Minőségi garancia: 2 év termékgarancia, nem emberi sérülések esetén ingyenes csere

Vészhelyzeti válasz: 24 órán belül megoldást kínál a helyszíni problémákra

Pótalkatrészek: Készlet rugószerelvények, csavarok és egyéb kopó alkatrészek

Az F típusú változtatható rugótámasz szabványos általános termék a vegyiparban, és egyben a legszélesebb körben használt változó rugós modell a mérnöki iparban. 14 éve a szabványos sorozatgyártásra összpontosítunk, stabil termékminőséggel és időben történő szállítással, és a világ több mint 40 országában szolgáltunk ki mérnöki projekteket. Válassza az F szabványos típust, válassza a megbízhatóságot és a kényelmet.
