Kopásálló csőtalptartók a csővezeték terhelésének támogatásához és csúszó elmozdulásához

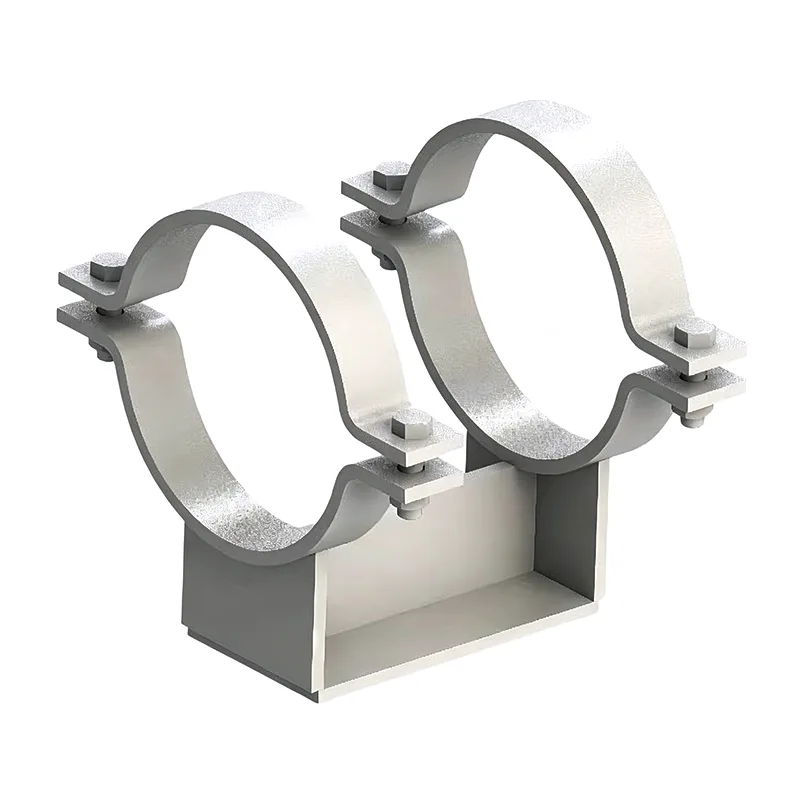

A csőcipő egyike azoknak az alkatrészeknek, amelyeket senki sem vesz észre, amíg nincs meg. A cső aljára hegesztve ül, szétteríti a terhelést egy szerkezeti gerendára vagy T-oszlopra, és gyakran biztosítja a csúszó felületet, amely lehetővé teszi a cső tengelyirányú mozgását a hőciklusok során. atTianshun, évente több ezer csőpapucsot gyártunk – folyamatsorokhoz, gőzfejekhez, kriogén csővezetékekhez és mindenhez, amelyek ezek között vannak. A szakmában eltöltött 14 év után megtanultuk, hogy egy jól megtervezett csősaru több, mint a súlytartás: védi a csőbevonatot, megőrzi a szigetelés folytonosságát, és megakadályozza, hogy a pontterhelés behorpadja a csőfalat.

Pipe Shoes Supports részei a szélesebbcsőtartókcsalád, de eléggé egyediek ahhoz, hogy saját tervezési figyelmet szenteljenek. Míg egy egyszerű bilincs vagy akasztórúd kezeli a függőleges önsúlyt, egy csősaru kezeli az érintkezési felületet. Ez a felület gyorsan bonyolulttá válik – a nagy súrlódás feszültséget okozhat a csőben, a nem megfelelő magasság összenyomhatja a szigetelést, és a nem megfelelő anyag galvanikus korrózióhoz vezethet. Rendszeresen szállítunk együtt működő csőcipőtrugós vállfákfelett, vagy előszigetelt csőtartókkal hideg vezetékeken, ahol a hőszigetelés kritikus.

Rozsdamentes acél hátlapon ragasztott PTFE-t is tudunk biztosítani nagy terhelésű csúszó alkalmazásokhoz. A súrlódási együttható jellemzően 0,05 és 0,10 közé esik a kenéssel ellátott PTFE-nél, ami az az érték, amelyet a legtöbb csőfeszültség-mérnök a rugalmassági elemzés során használ.

Szabványok, amelyeket követünk

A csőcipők ugyanazon csőtámasztó szabványok szerint készülnek, amelyeket a teljes termékkínálatunkra alkalmazunk:

ANSI/MSS SP‑58 – Csőtartók anyagai és kialakítása

ASME B31.3 / B31.1 – Folyamat- és tápvezetékek

EN 1090 – Szerkezeti acélgyártás (CE-jelöléssel ellátott projektekhez)

GB/T 17116 – Kínai szabvány a csőtartókhoz

Üzemi minőségbiztosítási rendszerünk ISO 9001:2015 tanúsítvánnyal rendelkezik, és minden cipőtételhez teljes körű EN 10204 3.1 anyagtanúsítványt tudunk biztosítani.

Gyakran Ismételt Kérdések

1. kérdés: Milyen magasságú legyen a csőcipőm?

A cipő magasságát a szigetelés vastagsága és a 10-25 mm-es hézag határozza meg. Például egy 100 mm-es ásványgyapot szigetelésű csőnek tipikusan 120–125 mm-es sarumagasságra van szüksége ahhoz, hogy a szigetelést a tartóacéltól távol tartsa. Ha megadja a csőméretet és a szigetelés ütemezését, akkor ezt a csővezeték specifikációjából számítjuk ki.

2. kérdés: Mikor kell PTFE csúszólemez a cipőn, és mikor hegeszthetek szénacél alapot?

Ha a cső várhatóan axiálisan mozog a hőtágulás hatására, a PTFE vagy polírozott rozsdamentes csúszófelület csökkenti a súrlódást és az ebből eredő reakcióterhelést a berendezés fúvókáin. A rögzített vagy rögzítési pontokhoz nincs szükség csúszólemezre. A csőfeszültségi jelentésből megtudhatja, hogy mely támaszok csúsznak, és melyek vannak rögzítve.

3. kérdés: Szállíthat-e előre szigetelt csőpapucsokat a kriogén szolgáltatáshoz?

Igen. Cipőket gyártunk az acél nyeregbe ragasztott merev habszivacs vagy cellás üveg szigetelőtömbből. Az alaplemez a szigetelés alá nyúlik, és az egész szerelvényt úgy tervezték, hogy megakadályozza a hidegátvitelt és a páralecsapódást. Ezeket általában az LNG-, etilén- és hűtöttvíz-vezetékekhez írják elő.

4. kérdés: Mennyi az egyedi csőcipők szállítási ideje?

Egyszerű szénacél cipők PTFE nélkül: 12-18 nap. Cipők ragasztott PTFE párnákkal vagy rozsdamentes acél vasalattal: 20-25 nap. A nagy átmérőjű cipők 24" vagy nagyobb csőhöz egy kicsit tovább tarthatnak. A pontos ütemezést az árajánlattal megerősítjük.

K5: Szüksége van rajzokra, vagy meg tudja tervezni a cipőt alapadatokból?

Mindkettő működik. Ha van szabványos cipőrajza, akkor pontosan annak alapján készítjük el. Ha csak csőmérettel, szigetelésvastagsággal és terheléssel rendelkezik, javasolhatunk egy tervet jóváhagyásra – a szabványos konfigurációkért nincs mérnöki díj.

Minőségellenőrzés minden cipőn

Annak ellenére, hogy egy csősaru egyszerűnek tűnik, következetes minőségellenőrzési folyamatot futtatunk:

Anyagellenőrzés hőszámok és malombizonyítványok alapján

A nyereg sugarának méretellenőrzése a cső külső átmérőjére való megfelelő illeszkedés biztosítása érdekében

Hegesztési szemrevételezés, szükség esetén PT vagy MT is rendelkezésre áll

Ragasztás sértetlenségének ellenőrzése PTFE párnákon (érintési teszt és vizuális)

Végső méretellenőrzés – magasság, alaplap síksága, csavarfuratok távolsága

Bevonatvizsgálat

Minden cipő vagy cipőköteg egyedi számmal van ellátva, amely kereszthivatkozást mutat a támogatási listára. A csomagot végigjárhatja, és minden darabot az izometriához igazíthat anélkül, hogy rajzot nyitna ki.

Testreszabási lehetőségek, amelyeket gyakran kezelünk

A standard pipacipők jelentik a kiindulási pontot számunkra. Ezeket rendszeresen módosítjuk bizonyos munkakörökhöz:

Meghosszabbított alaplemezek széles karimás gerendákhoz

Szögletes cipő ferde csőtartókhoz

Osztott héjú cipők a meglévő vonalakra való utólagos felszereléshez vágás nélkül

Magas hőmérsékletű ötvözet nyergek (pl. P11, P22) kemencék és reformer csövekhez

Kettős csúszólapok oldalsó ütközőkkel a megvezetett csúszópapucsokhoz

Tűzálló cipők duzzadó bevonattal vagy ásványgyapot betétekkel

Minél több információt ad meg nekünk a telepítésről, annál jobban tudjuk testre szabni a cipőt, hogy megakadályozzuk a későbbi helyszíni módosításokat.

Dolgok, amelyeket a terepen tanultunk

Magas hőmérsékletű vezetékeken mindig vegye figyelembe a cső tágulását, amikor megtalálja a saruhegesztést. A hideg szerelés során rossz helyen hegesztett saru a vezeték felmelegedésekor leszállhat a tartóacélról.

A PTFE párnákat védeni kell a homokfúvás és a helyszíni festés során. Általában eltakarjuk őket, de soha nem árt egy emlékeztető a helyszíni személyzetnek.

Ha a cipő horganyzott szerkezeten helyezkedik el, a rozsdamentes acél vagy PTFE érintkezési felület előnyösebb a cink ridegedés és az egyenetlen korrózió elkerülése érdekében.

Nagy, nehéz falú csövek esetén a teljes nyeregpapucs jobban elosztja a terhelést, mint egy lapos rúdpapucs, és csökkenti a csőfal helyi túlfeszültségének kockázatát. Gyors számítást végezhetünk, ha megosztja a csövek ütemezését és a terhelést.

Miért Tianshun a Pipe Shoes?

A csőcipők a csőrendszer nem énekelt igáslovai, és a megérdemelt tisztelettel kezeljük őket. Minden általunk szállított cipő házon belül készül, saját készletünkből acéllemezekből, csövekből és szerkezeti részekből. Ez azt jelenti, hogy mi ellenőrizzük a minőséget az alapanyagtól a végső festékig. Ez azt is jelenti, hogy gyorsan reagálhatunk, ha egy projekt az utolsó pillanatban 50 extra cipőt ad hozzá.

Csőpapucsokat szállítottunk metanol üzemekhez, úszó LNG-létesítményekhez, távhőhálózatokhoz és gyógyszeripari tiszta közművezetékekhez. Üzletünk több mint 70%-a ismétlődő rendelésekből származik, mert cipőink illeszkednek a csőhöz, csúszik, amikor kell, és nem rozsdásodik át az első évben.

Ha projektje csőpapukra, előszigetelt csőtartókra vagy rugós támasztékok és akasztók teljes csomagjára van szüksége, küldje el nekünk támogatási ütemtervét vagy szabványos rajzait. Közvetlen gyári árajánlatot, versenyképes árazást és egy előre megtervezhető szállítási határidőt biztosítunk. Bármikor szívesen látunk Yangzhou gyárunkban – pontosan látni fogja, hogyan vágunk, hegesztünk és befejezünk minden cipőt, mielőtt az elindulna.
