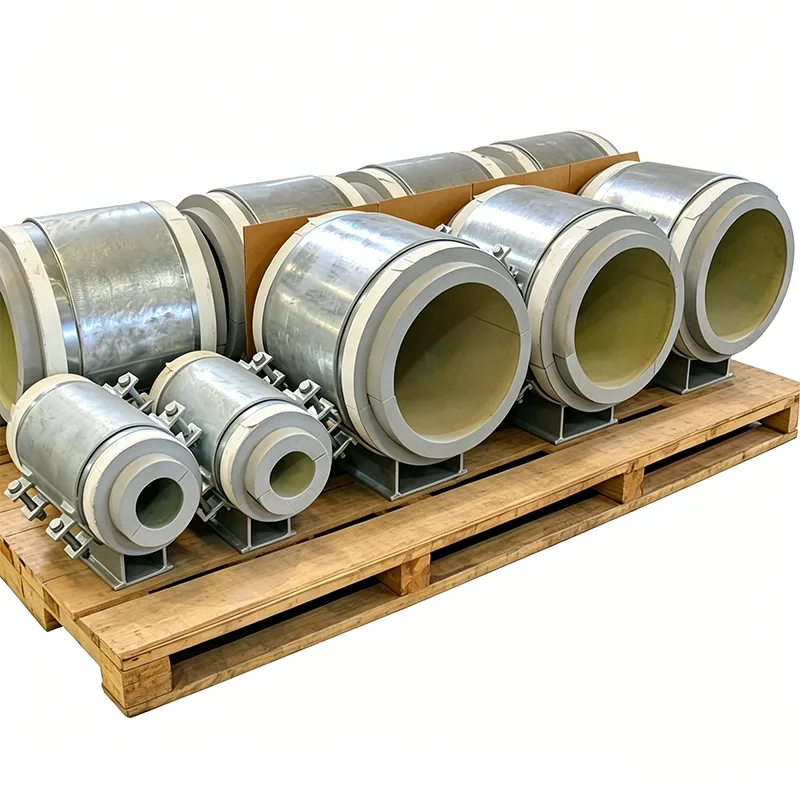

Az előszigetelt csúszótartó egy olyan tervezett alkatrész, amely megtámasztja a szigetelt csővezetéket, miközben lehetővé teszi a szabályozott mozgást a tengelye mentén. Egy szerkezeti támasztékot, egy teherhordó szigetelőblokkot és egy csúszó interfészt integrál egy összehangolt szerelvénybe.
Az ipari csővezetékek méretei megváltoznak, ahogy az üzemi hőmérséklet emelkedik és csökken. A gőzvezetékek indításkor kitágulnak, a hűtött vízvezetékek a környezetüktől eltérő hőviszonyokat tapasztalnak, és a kriogén csővezetékek működés közben jelentősen összehúzódnak. Ha a tartórendszer megakadályozza a szükséges mozgást, túlzott erők léphetnek fel a csőcsatlakozásokon, a berendezés fúvókáin, a horgonyokon és egyéb szerkezeti pontokon.
A hagyományos támasztékok további problémát okozhatnak: a szigetelés gyakran megszakad a támaszték helyén. Előfordulhat, hogy a helyszíni dolgozóknak le kell vágniuk a szigetelést a fémcipő körül, és utána rekonstruálniuk kell a védőburkolatot. A rossz beállítás, az összenyomott szigetelés vagy a hiányos tömítés csökkentheti a hőteljesítményt.
Az előszigetelt csúszó támaszték megválaszolja ezeket a kihívásokat a hőszigetelés és a szabályozott mozgás egy gyárilag összeszerelt egységben történő kombinálásával. A tervezést a csővezeték terheléséhez, hőmérsékletéhez, szigetelési specifikációjához és a várható elmozduláshoz kell igazítani.
A szerelvény úgy van kialakítva, hogy a csőterhelést a tartószerkezetre továbbítsa, miközben a csúszómechanizmust elkülönítve tartja az elsődleges szigetelési funkciótól. Minden alkatrésznek meghatározott mérnöki célja van.
Egy merev szigetelőblokk támogatja a csőterhelést, miközben korlátozza a hőátadást a cső és az acélszerkezet között. Anyagának, vastagságának, nyomószilárdságának és geometriájának meg kell felelnie a tervezési hőmérsékletnek és a terhelési viszonyoknak. A blokkot ellenőrizni kell a működési, telepítési és a vonatkozó tesztterhelések szempontjából.
Egy tipikus konfigurációban polírozott rozsdamentes acél csúszófelületet használnak PTFE-vel vagy grafittal impregnált csúszóbetéttel. A pontos elrendezés a tervezéstől függ. Az interfész lehetővé teszi a tengelyirányú mozgást, miközben segít szabályozni a súrlódást és az ebből eredő erőket a tartószerkezetre.
A szükséges csúszási utat a csővezeték feszültségelemzéséből kell meghatározni. A tervezőknek figyelembe kell venniük az előre jelzett elmozdulást, mozgásirányt, súrlódási együtthatót, alátámasztási reakciókat és a projekt körülményeinek megfelelő ráhagyást.
A hideg- és kriogén szolgáltatásoknál a nedvességszabályozás különösen fontos. Az integrált tömítőkarima meghatározott csatlakozási pontot biztosíthat a szomszédos szigetelőköpenynek és a párazárónak. A megfelelő terepi tömítés segít korlátozni a nedvesség behatolását, ami egyébként ronthatja a szigetelés teljesítményét és növelheti a korrózió kockázatát.
A csúszó felület megfelelő védelmet igényel az építési törmelék, víz és egyéb szennyeződések ellen is. A végleges burkolat és tömítés részleteit a gyártó által jóváhagyott rajzok alapján kell megerősíteni.
A szigetelési és csúszó funkciók integrálása javíthatja a telepítés következetességét, és csökkentheti a csőtartó helyeken előforduló gyakori problémákat.
Ezek az előnyök a helyes tervezéstől és telepítéstől függenek. A csúszó támaszték nem tudja kompenzálni a helytelen csőfeszültség-modellt, a nem megfelelő szigetelési szilárdságot, az elégtelen utazást vagy a rosszul tömített párazárót.
Az anyagválasztás az egyik legfontosabb lépés az előre szigetelt csúszó támaszték meghatározásánál. A szigetelésnek el kell viselnie az üzemi hőmérsékletet és a nyomóterhelést, miközben megőrzi az elfogadható hőteljesítményt. A csúszó anyagoknak kompatibilisnek kell lenniük a várható terhelési, mozgási, környezeti és karbantartási követelményekkel is.
| Alkalmazás | Potenciális szigetelőanyag | A kulcs kiválasztásának mérlegelése |
|---|---|---|
| Hűtött víz és sóoldat | Nagy sűrűségű PIR | Hővezető képesség, nedvességállóság és nyomószilárdság |
| Alacsony hőmérsékletű technológiai csövek | PIR vagy cellás üveg | Tervezési hőmérséklet, páraszabályozás és teherbírás |
| Kriogén csővezetékek | Cellular üveg | Alkalmas rendkívül alacsony hőmérsékletre és nedvesség elleni védelemre |
| Gőz- és forró folyamatsorok | Kalcium-szilikát | Hőmérséklet-besorolás, mechanikai szilárdság és hőteljesítmény |
| Speciális magas hőmérsékletű alkalmazások | Perlit alapú vagy mikroporózus szigetelés | Projektspecifikus hőmérsékleti határértékek és kompressziós viselkedés |
Amint azt a Tianshun előszigetelt csőcsúszótámasz termékoldalán leírtuk, az anyagopciók körülbelül -196°C és +650°C közötti üzemi körülményeket is lefedhetnek, a kiválasztott szigeteléstől és a konkrét kialakítástól függően. Ezeket a végpontokat nem szabad minden konfigurációra vonatkozó univerzális minősítésként értelmezni.
A végleges specifikáció jóváhagyása előtt a mérnököknek meg kell erősíteniük a megengedett üzemi hőmérsékletet, a tervezési hőmérsékleten a nyomószilárdságot, a szigetelés vastagságát, a csúszóanyag határértékeit és az összes alkatrész kompatibilitását.
Ha csak a névleges csőátmérő alapján választunk egy támaszt, az költséges tervezési felülvizsgálatokhoz vezethet. A megbízható specifikáció a mechanikai, hőtechnikai és beépítési követelményeket együttesen veszi figyelembe.
Határozza meg a normál üzemi hőmérsékletet, a minimális és maximális tervezési hőmérsékletet, a nyomásviszonyokat és a vonatkozó indítási vagy leállítási forgatókönyveket. Ezek a tényezők befolyásolják a szigetelés kiválasztását és a csővezeték várható mozgását.
Adja meg az üzemi cső tömegét, a folyadék tömegét, a szigetelés és a burkolat tömegét, az alkalmazható dinamikus terheléseket és a vonatkozó hidroteszt terheléseket. A szigetelőblokkot az irányadó terheléshez kell viszonyítani, nem csak a normál üzemi tömeghez.
Használja a jóváhagyott csővezeték feszültségelemzést a támasztóhely várható mozgásának megállapításához. Erősítse meg a haladási irányt, a tervezési elmozdulást, a csúszófelület méreteit és a szükséges távolságot.
Adja meg a cső külső átmérőjét, a szigetelőanyagot, a szigetelés vastagságát és a párazáró követelményeket. A tartógeometriának illeszkednie kell a szomszédos szigetelőrendszerhez, és kerülnie kell a hézagok vagy sérülékeny tömítési átmenetek kialakulását.
Határozza meg, hogy a támaszték szabványos csúszó konfigurációt, oldalsó vezetőlemezeket vagy más projektspecifikus rögzítést igényel-e. A megvezetett támasztékok lehetővé teszik a tengelyirányú mozgást, miközben korlátozzák az oldalirányú elmozdulást, de a rögzítési helyeket össze kell hangolni a csővezeték általános feszültségtervével.
A támogatási konfigurációk szélesebb körű áttekintése érdekében tekintse át a Tianshun ipari csőtartók kínálatát, és hangolja össze a kiválasztott támogatást a projekt teljes támogatási ütemtervével.
Ezek a támasztékok különösen akkor hasznosak, ha a csővezetéknek hővédelemre és szabályozott mozgásra van szüksége. A gyakori alkalmazások a következők:
Vegyük fontolóra egy nedves ipari épületben elhelyezett hűtöttvíz-vezetéket. Ha egy hagyományos acél tartó megszakítja a szigetelést, akkor a tartó körül páralecsapódás alakulhat ki, ami hozzájárulhat a korrózióhoz és a szigetelés romlásához. A megfelelően kiválasztott, előre szigetelt csúszótámasz csökkentheti ezt a hőhidat, miközben lehetővé teszi a cső tervezett mozgását.
A tényleges eredmény a szigetelés specifikációjától, a támasztó terhelésektől, a környezeti feltételektől, a beépítés minőségétől és a teljes párazáró rendszer folytonosságától függ.
A projektbeszerző csapatok számára egy teljes körű műszaki felmérés segít a gyártóknak pontosabb árajánlat elkészítésében, és csökkenti a specifikációs hiányosságok kockázatát.
Az ajánlatkérés előtt készítse el a következő információkat:
Kérje meg a gyártót, hogy erősítse meg a tervezési feltételezéseket, a megengedett terheléseket, a szigetelési tulajdonságokat, a csúszási utat és az interfész részleteit. Ha szükséges, külön meghatározott projektszolgáltatásként szervezzen harmadik fél által végzett ellenőrzést vagy szemtanú által végzett tesztelést.
A gyári ellenőrzés és a dokumentáció javíthatja a nyomon követhetőséget, de a vásárlóknak különbséget kell tenniük a házon belüli minőségellenőrzések és a független akkreditált harmadik fél által végzett vizsgálatok között. Az ellenőrzés hatókörét a gyártás megkezdése előtt meg kell állapodni.
A szabványos csősaru elsősorban a csővezetéket támasztja alá, és körülötte szigetelést kell vágni és rekonstruálni. Az előszigetelt csúszótartó egy teherhordó szigetelőblokkot és egy csúszó interfészt tartalmaz, így segít megőrizni a hőszigetelést, miközben alkalmazkodik a meghatározott mozgásokhoz.
A működési tartomány a szigetelőanyagtól és a teljes szerelési tervtől függ. A Tianshun a körülbelül -196 °C-tól a megfelelő kriogén konfigurációkhoz és a +650 °C-ig a megfelelő magas hőmérsékletű szigetelésig terjedő lehetőségeket sorol fel. A tényleges megengedett tartományt meg kell erősíteni a kiválasztott anyagokhoz, terhelésekhez és működési feltételekhez.
A szükséges haladást a csővezeték feszültségelemzésével határozzák meg, figyelembe véve a hőtágulást vagy összehúzódást, a támaszték helyét, a mozgás irányát és a vonatkozó működési forgatókönyveket. A csúszófelületnek elegendő mozgást kell biztosítania anélkül, hogy elérné a mechanikai határait.
Igen. A vezetőlemezek megfelelő konfigurációkba beépíthetők, hogy lehetővé tegyék a tengelyirányú mozgást, miközben korlátozzák az oldalirányú elmozdulást. A vezetőelrendezést és a hézagokat össze kell hangolni a csővezeték feszültségelemzésével és a projekt támogatási tervével.
A megállapodás szerinti szállítási körtől függően a dokumentáció tartalmazhat acélanyag-tanúsítványokat, szigetelőanyag-adatlapokat, csúszósúrlódási vizsgálati információkat, méretvizsgálati jelentéseket és a vonatkozó gyári ellenőrzési jegyzőkönyveket. Erősítse meg a szükséges szabványokat, a nyomon követhetőséget és a harmadik féltől származó tesztelési követelményeket a vásárlási specifikációban.
A megbízható előszigetelt csúszótámasznak egyensúlyban kell tartania a szerkezeti terhelést, a hőszigetelést, a csúszási teljesítményt és a nedvességvédelmet. Ha ezeket a követelményeket egyetlen összehangolt tervként kezeljük, az segít csökkenteni a telepítési bizonytalanságot, és támogatja a csővezetékek hosszú távú megbízhatóságát.
A Tianshun 2012 óta gyárt csővezeték-támogató termékeket Yangzhou létesítményében, és megoldásokat szállít ipari csővezetékekhez, beleértve a gőzt, a hűtött vizet és a kriogén szolgáltatásokat. A csőméretek, a szigetelési követelmények, a tervezési terhelések és a mozgási adatok áttekintésével a mérnökcsapat segíthet azonosítani a megfelelő támasztókonfigurációt és tisztázni a projekthez szükséges dokumentációt.
Ha személyre szabott terméket szerez beElőszigetelt csúszótámaszegy új telepítés vagy egy meglévő csővezeték frissítése esetén árajánlat kérése előtt készítse el a csőtámogatási ütemtervet, a szigetelési specifikációkat és a feszültségelemzési adatokat. Látogasson el a Tianshun termékoldalára, hogy áttekintse az elérhető tervezési megközelítést, éslépjen kapcsolatba velünkhogy megvitassák műszaki követelményeit, anyaglehetőségeit, ellenőrzési körét és a projekt szállítási igényeit.
