Változó rugós támogatás a csővezetékheznélkülözhetetlen eleme az ipari csőrendszereknek, amelyek hőtágulás, összehúzódás, vibráció vagy változó működési feltételek miatt függőleges mozgást tapasztalnak.Tianshunszabványosított és testreszabott rugótámasz-megoldásokat gyárt, amelyek célja a csővezetékek terheléseinek kiegyensúlyozása, szabályozott elmozdulás, valamint a csatlakoztatott berendezések védelme olyan igényes alkalmazásokban, mint az erőművek, petrolkémiai létesítmények, olaj- és gázrendszerek és vízkezelési projektek.
A megfelelően megtervezett csőtartó rendszernek többet kell tennie, mint egy csővezeték statikus súlyát. Az ipari csövek a hőmérséklet és a működési feltételek változásával elmozdulhatnak, további erőket hozva létre a támasztékokon, a berendezés fúvókáin, a szelepeken, a karimákon és a szerkezeti csatlakozásokon. A csővezeték változó rugós támasztéka a rugó rugalmas tulajdonságait használja fel, hogy folyamatos alátámasztást biztosítson, miközben lehetővé teszi a szabályozott függőleges mozgást. Ez a cikk ismerteti a működési elvét, a kulcsfontosságú alkatrészeket, a műszaki specifikációkat, az alkalmazásokat, a kiválasztási tényezőket és a gyártási szempontokat, segítve a mérnököket és az ipari vásárlókat annak megértésében, hogy mikor a megfelelő megoldás a változó rugós támaszték.
Tartalomjegyzék
- Mi az a változó rugós támaszték a csővezetékhez?
- Miért van szükség változó tavaszi támogatásra?
- Hogyan működik a változó rugós támaszték?
- Mik a legfontosabb műszaki adatok?
- Melyek a fő összetevők?
- Mik a fő előnyei?
- Hol használható a változó rugós támaszték?
- Hogyan válasszuk ki a megfelelő tavaszi támogatást?
- Miért számít a gyártás minősége?
- Hogyan hasonlítható össze más csőtartókkal?
- Gyakran Ismételt Kérdések
- Következtetés

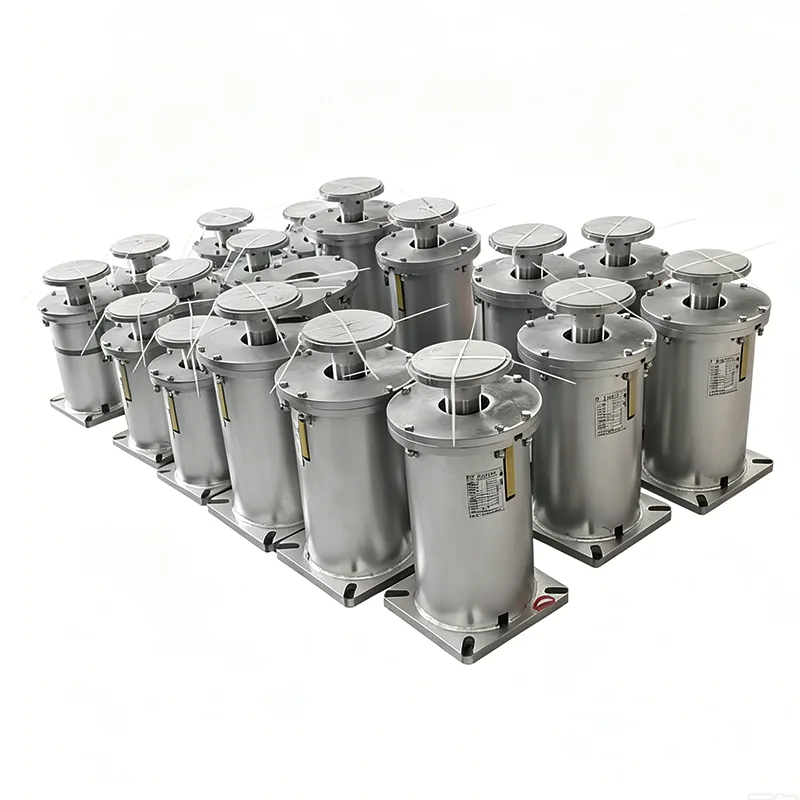

Mi az a változó rugós támaszték a csővezetékhez?
A Variable Spring Support for Pipeline egy rugalmas mechanikus támaszték, amelyet úgy terveztek, hogy elbírja a csővezetékek súlyát, miközben alkalmazkodik a függőleges elmozduláshoz. A csővezeték mozgásának teljes korlátozása helyett rugós mechanizmust használ, amely a rugó eltérítésének megfelelően változó támasztóerőt biztosít.
Ez a kialakítás különösen hasznos a hőmérséklet-ingadozásoknak kitett ipari csővezetékeknél. Például egy gőzvezeték függőlegesen elmozdulhat, mivel működés közben felmelegszik, és leállítás után összehúzódik. A merev támasz korlátozhatja ezt a mozgást, és nem kívánt erőket adhat át a csőrendszerre. A változtatható rugós támasz szabályozott rugalmasságot biztosít, miközben továbbviszi a szükséges terhelést.
A Tianshun 2012 óta gyárt csővezeték-támogató termékeket, és a jelentések szerint több mint 800 000 készletet szállít ipari projektekhez világszerte. Változtatható rugós támasztó választéka többféle konfigurációt, teherbírást, utazási lehetőségeket és testreszabott megoldásokat tartalmaz a különböző mérnöki követelményekhez.
Miért van szükség változó tavaszi támogatásra?
A csővezeték tervezése magában foglalja az egyensúlyt a szerkezeti támogatás és a szabályozott mozgás között. A csővezetéknek megfelelően alátámasztottnak kell maradnia anélkül, hogy túlzott másodlagos feszültség keletkezne, amikor helyzete működés közben megváltozik.
- Hőmozgás:Fűtés és hűtés által okozott szabályozott függőleges elmozdulást alkalmaz.
- Terhelés-elosztás:Folyamatos támogatást biztosít a csövek és a kapcsolódó alkatrészek számára.
- Stresszkezelés:Segít csökkenteni a túlzott erőket a csatlakoztatott berendezésekre.
- Rezgésszabályozás:Rugalmas támasztómechanizmust biztosít a csőrendszerek működtetéséhez.
- A berendezés védelme:Segít csökkenteni a nem kívánt terhelést az érzékeny fúvókák, karimák és csatlakozások körül.
- Mérnöki rugalmasság:Különböző konfigurációk választhatók a beépítési feltételeknek megfelelően.
A helyes kiválasztásnak a tényleges műszaki paramétereken kell alapulnia, nem csupán a csőátmérőn. A csővezeték súlya, az üzemi hőmérséklet, a függőleges elmozdulás, a beépítési helyzet és a rendelkezésre álló szerkezeti hely egyaránt befolyásolja a támaszték kiválasztását.
Hogyan működik a változó rugós támaszték?
Az alapvető működési elv a rugó rugalmas viselkedésén alapul. Amikor a csővezeték függőlegesen mozog, a rugó elhajlik és támasztóereje ennek megfelelően változik. Ez lehetővé teszi a tartónak, hogy kövesse a csővezeték mozgását, miközben folytatja a terhelést.
Amikor egy megtámasztott csővezeték lefelé mozog, a rugó tovább nyomódik, és támasztóereje megnő. Amikor a csővezeték felfelé mozog, a rugó összenyomása és a támasztóerő csökken. Az ebből eredő terhelésváltozást a tervezett működési tartományon belül szabályozzuk.
Ez a jellemző a változtatható rugós támasztékokat alkalmassá teszi olyan rendszerekben, ahol függőleges hőmozgás várható, de bizonyos mértékű terhelésváltozás elfogadható. Azoknál az alkalmazásoknál, amelyek rendkívül alacsony támasztóerő-ingadozást igényelnek nagy mozgási tartományban, a mérnökök ehelyett állandó rugótámaszt vehetnek figyelembe.
Mik a legfontosabb műszaki adatok?
A műszaki specifikációkat a tényleges csővezeték-kialakításhoz kell igazítani. A Tianshun többféle konfigurációt kínál a különböző ipari működési feltételek lefedésére.
| Specifikáció | Tipikus tartomány vagy opció | Mérnöki cél |
|---|---|---|
| Támogatási konfiguráció | A, B, C, D, E, F, G típus | Beépítési rugalmasságot biztosít |
| Tavaszi Méret | No. 0–No. 22 | Megfelel a különböző terhelési követelményeknek |
| Travel Range | 30, 60, 90, 120, 180 mm | Különböző függőleges mozgásokhoz alkalmazkodik |
| Üzemi terhelés | 0,2–400 kN | Támogatja a különböző csővezeték-terheléseket |
| Mozgásirány | Felfelé / Lefelé | Megfelel a várható hőeltolódásnak |
| Terhelési variabilitás | ≤25% szabvány | Szabályozza a támasztóerő változását |
| Ház anyaga | Szénacél Q235/Q355 | Szerkezeti szilárdságot biztosít |
| Felületkezelés | Tűzihorganyzott / festett | Javítja a környezeti tartósságot |
Mivel a működési feltételek projektenként változnak, ezeket az értékeket inkább kiválasztási referenciaként kell kezelni, nem pedig a projektspecifikus tervezési számítások helyettesítőjeként.
Melyek a fő összetevők?
A változtatható rugós támasz általában több mechanikai alkatrészt egyesít egyetlen vezérelt tartószerelvényben. Mindegyik alkatrész hozzájárul a megbízható működéshez és telepítéshez.
- csavarrugó:Az elsődleges rugalmas elem, amely a támasztóerőt generálja.
- Felső és alsó összekötő lemezek:Csatlakoztassa a tartót a csővezeték szerelvényhez és a szerkezeti elemekhez.
- Töltésjelző:Információt ad a rugó helyzetéről, terheléséről vagy elmozdulásáról.
- Zárószerkezet:Segít rögzíteni a rugót szállítás, telepítés és üzembe helyezés során.
- Védő ház:Segít megvédeni a rugós mechanizmust a portól, az esővíztől és a környezeti szennyeződésektől.
Igényes ipari projektek esetén az alkatrészek kiválasztásánál figyelembe kell venni az üzemi hőmérsékletet, a korróziónak való kitettséget, a terhelési viszonyokat, a karbantartási követelményeket és a telepítési környezetet.
Mik a fő előnyei?
A változtatható rugós csővezeték-támasz fő előnye, hogy képes kombinálni a terhelés támogatását a szabályozott függőleges mozgással. Ez praktikus választássá teszi számos termikusan aktív csőrendszerhez.
- Szabályozott hőeltolódás:A rugós mechanizmus követi a függőleges csőmozgást anélkül, hogy teljesen korlátozná a csővezetéket.
- Előre látható terhelésváltozás:A támasztóerő a tervezett tartományon belül a rugó elhajlásától függően változik.
- Széles specifikációs választék:A különböző rugóméretek és mozgástartományok lehetővé teszik a mérnökök számára, hogy a támasztóképességet a projekt követelményeihez igazítsák.
- Rugalmas telepítés:A többféle támasztókonfiguráció különböző szerkezeti elrendezésekhez fér hozzá.
- Karbantartási kényelem:A moduláris alkatrészek leegyszerűsíthetik az ellenőrzést, a cserét és a szervizelést.
- Testreszabás:Nem szabványos projekteknél különleges terhelési, elmozdulási, anyag- vagy méretkövetelmények is figyelembe vehetők.
Hol használható a változó rugós támaszték?
A változtatható rugós támasztékokat általában olyan ipari csőrendszereknél veszik számításba, ahol normál működés közben függőleges mozgás lép fel. Tipikus alkalmazások a következők:
- Gőz- és tápvízvezetékek hőerőművekben
- Kondenzvíz- és segédcsőrendszerek
- Petrolkémiai folyamatok csővezetékei
- Hőcserélő csatlakozó csővezetékek
- Olaj- és gázszállítási rendszerek
- Földgázkompresszor állomások és szelepkamrák
- Központi fűtési hálózatok
- Víz- és szennyvíztisztító létesítmények
- Hajófedélzeti és tengeri csőrendszerek
Például egy magas hőmérsékletű folyamatsoron az ismételt fűtés és hűtés a cső magasságának megváltozását okozhatja. A megfelelően megválasztott rugótámaszok alkalmazkodnak ehhez a mozgáshoz, miközben fenntartják a csővezeték alátámasztását a teljes működési ciklus alatt.
Hogyan válasszuk ki a megfelelő tavaszi támogatást?
A helyes kiválasztás a projekt pontos adataival kezdődik. A csak névleges csőméret alapján történő rugótámasz vásárlása alkalmatlan teherbírást vagy mozgási tartományt eredményezhet.
A mérnököknek és a vásárlóknak az alábbi információkat kell elkészíteniük, mielőtt árajánlatot kérnének:
- A csővezeték üzemi terhelése
- Telepített vagy hideg terhelés
- Üzemi vagy forró terhelés
- Várható függőleges elmozdulás
- Mozgásirány
- Üzemi hőmérséklet
- A csővezeték és a szigetelés súlya
- A telepítés helye és a rendelkezésre álló hely
- Szükséges anyag és felületkezelés
- Alkalmazandó projektszabványok és dokumentáció
A teljes körű tájékoztatás lehetővé teszi a professzionális változó rugós támasztékszállító számára, hogy megfelelő konfigurációt ajánljon, és elkerülje a szükségtelen újratervezést a telepítés során.
Miért számít a gyártás minősége?
A rugótámasz teljesítménye nagymértékben függ a rugó pontosságától, az anyagminőségtől, a méretállandóságtól, a terhelési kalibrációtól és az összeszerelés minőségétől. A gyártásellenőrzés ezért fontos, ha a tartó egy kritikus ipari csőrendszer részévé válik.
A Tianshun kijelenti, hogy gyártási folyamata magában foglalja a nyersanyag-ellenőrzést, a CNC rugógyártást, a rugóteljesítmény-vizsgálatot, a késztermék méretellenőrzését, a terhelési kalibrálást és a szállítás előtti ellenőrzést. Minőségirányítási rendszere ISO 9001:2015 tanúsítvánnyal rendelkezik, miközben a cég kijelenti, hogy termékei megfelelnek a nemzetközi szabványoknak, beleértve a CE és API követelményeket.
Nagy ipari megrendelések esetén a vevőknek azt is mérlegelni kell, hogy a gyártó tud-e megfelelő ellenőrzési jegyzőkönyveket, terhelési adatokat, anyagdokumentációt, méretinformációkat és műszaki támogatást nyújtani. Ezek a dokumentumok nyomon követhetőbbé tehetik a telepítést, az üzembe helyezést és a jövőbeni karbantartást.
Hogyan hasonlítható össze más csőtartókkal?
A változtatható rugós támasztékok nem helyettesítik minden típusú csőtartót. A megfelelő megoldás a csővezeték mozgásának mértékétől és az elfogadható támasztóerő-ingadozástól függ.
| Összehasonlítási tényező | Változó rugós támogatás | Merev csőtámasz | Állandó tavaszi támogatás |
|---|---|---|---|
| Függőleges mozgás | Ellenőrzött mozgást tesz lehetővé | Általában korlátozza a mozgást | Nagyobb mozgást tesz lehetővé |
| Terhelési variáció | Mérsékelt | Élesen változhat a visszatartási feltételek mellett | Nagyon alacsony |
| Tipikus alkalmazás | Általános hőeltolódás | Minimális elmozdulás | Nagy elmozdulású vagy érzékeny rendszerek |
| Strukturális komplexitás | Közepes | Alacsony | Magasabb |
| Költségszint | Közepes | Általában alacsonyabb | Általában magasabb |
A legfontosabb különbség a mozgás és a támasztó erő kapcsolata. A változtatható rugós támaszték lehetővé teszi a támasztóerő egy meghatározott tartományon belüli változását, míg az állandó rugós támasztékot úgy tervezték, hogy sokkal egyenletesebb támasztóerőt tartson fenn a teljes mozgási tartományban.
Gyakran Ismételt Kérdések
Mi a fő funkciója a csővezeték változó rugós támasztékának?
Fő funkciója a csővezeték terheléseinek támogatása, miközben lehetővé teszi a hőtágulás, összehúzódás, vibráció vagy változó működési feltételek által okozott szabályozott függőleges mozgást.
Mikor érdemes merev támasz helyett változó rugós támaszt használni?
Változó rugós támasztékot kell alkalmazni, ha a csővezetéknek működés közben függőlegesen kell mozognia. A merev támasz általában megfelelőbb ott, ahol a mozgás minimális és a visszatartás elfogadható.
Mi a különbség a változó és az állandó rugós támaszok között?
A változtatható rugótámasz megváltoztatja támasztóerejét, ahogy a rugó elhajlik. Az állandó rugós támasztékot úgy tervezték, hogy egy közel állandó támasztóerőt tartson fenn a meghatározott mozgási tartományban, így hasznos az olyan alkalmazásokban, ahol a terhelés változását minimálisra kell csökkenteni.
Milyen adatok szükségesek változó rugós támasz rendelésekor?
A fontos információk általában az üzemi terhelést, a hidegterhelést, a melegterhelést, a függőleges elmozdulást, a mozgás irányát, az üzemi hőmérsékletet, a telepítési feltételeket, a rendelkezésre álló helyet, az anyagkövetelményeket és a vonatkozó műszaki szabványokat foglalják magukban.
Tud a Tianshun testreszabott rugótámasz-megoldásokat kínálni?
Igen. A Tianshun szabványos termékeket, valamint testreszabott megoldásokat kínál a speciális teherbírásokhoz, utazási követelményekhez, méretekhez, beépítési korlátokhoz, anyagokhoz és felületkezelési követelményekhez.
Következtetés
Egy megfelelően kiválasztottVáltozó rugós támogatás a csővezetékhezpraktikus egyensúlyt tud biztosítani a csővezeték terhelés támogatása és a szabályozott hőmozgás között. Azáltal, hogy lehetővé teszi a függőleges elmozdulást, miközben fenntartja a kiszámítható támasztóerőt, segíthet a csővezetékek feszültségének kezelésében és a csatlakoztatott berendezések védelmében az energiatermelésben, a petrolkémiai, olaj- és gázipari, vízkezelési és egyéb ipari alkalmazásokban. A legmegfelelőbb modellt mindig a tényleges terhelés, elmozdulás, hőmérséklet, beépítési és szerkezeti követelmények alapján kell kiválasztani. Szabványos konfigurációkkal, testreszabási lehetőségekkel, minőség-ellenőrzési eljárásokkal és műszaki támogatással a Tianshun rugótámasz-megoldásokat kínál az ipari csővezeték-projektek széles skálájához. Ha új csővezetékrendszert tervez, meglévő támasztékokat cserél, vagy személyre szabott rugós támasztó megoldást szeretne,lépjen kapcsolatba velünkműszaki követelményeivel, hogy megvitassák a megfelelő termékkonfigurációt és árajánlatot.
