A 2012-ben alapított Yangzhou Tianshun Pipeline Technology Co., Ltd. 14 éve a csővezeték-támasztó termékek gyártására összpontosít, és termékei a világ több mint 40 országát szolgálják ki. A Standing Constant Spring Support egy olyan termék, amelyet kifejezetten olyan munkakörülményekre terveztek, ahol a csővezeték felett nincs emelési hely, és az alsó támasztékra van szükség. Acélgerendákra, beton alapokra vagy tartóplatformokra helyezik az alapon keresztül, állandó felfelé tartó támasztóerőt biztosítva a csővezetékeknek, és tökéletesen megoldja a csővezeték elmozdulás kompenzációs problémáját helyszűke forgatókönyvekben.
A gyakorlati tervezésben sok csővezeték nem alkalmazhat felső felfüggesztési megoldásokat, és alsó támasztékot kell használnia:
▶ Alsó rétegű csővezetékek csőgalériákban: A legalacsonyabb rétegű csővezetékek fölé nem állnak rendelkezésre acélszerkezetű gerendák.
▶ Csővezetékek a berendezés tetején: közvetlenül a berendezés felett elhelyezett csővezetékek, felett nincs emelési pont
▶ Csővezetékek betonárokban: Csővezetékek szűk felső térrel
▶ Nagy átmérőjű csővezetékek: DN800 feletti csővezetékek, a túl hosszú felfüggesztő rudak hajlamosak az instabilitásra
▶ Rezgésérzékeny csővezetékek: a szivattyú bemeneti és kimeneti csővezetékei, az alsó támasz jobb stabilitású, mint a felfüggesztés
▶ Utólagos beépítési projektek: a meglévő acélszerkezetek nem tudnak új emelési pontokat hozzáadni, csak alapozási támogatás érhető el
Ezekben a forgatókönyvekben a Standing Constant Spring Support az egyetlen megvalósítható állandó erőkitámasztási megoldás.

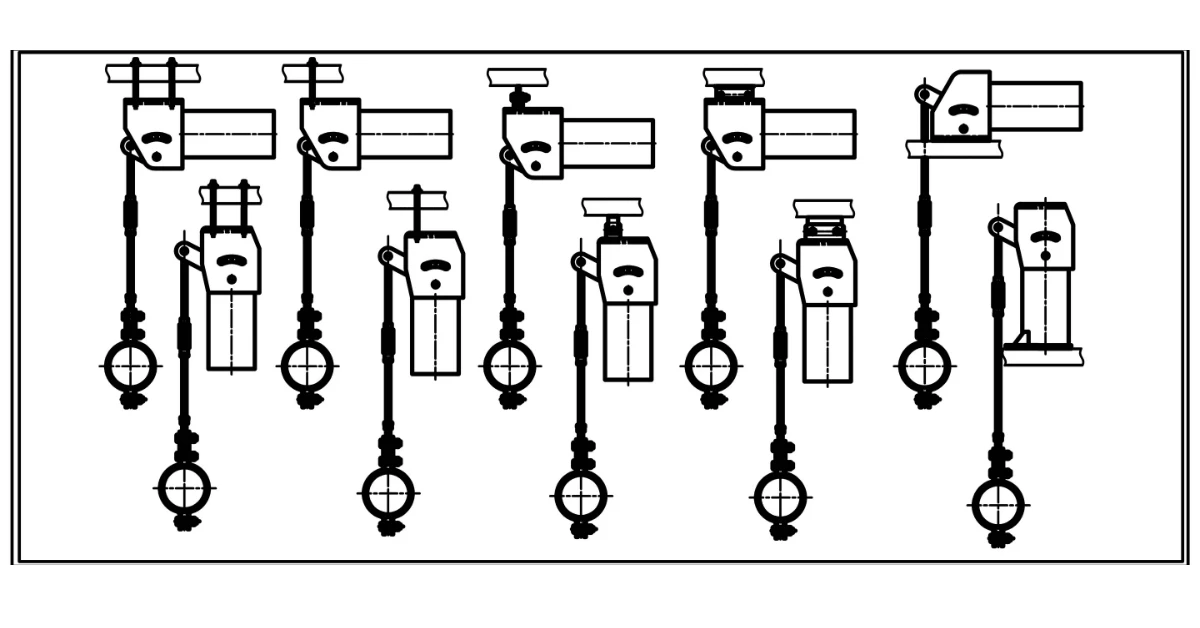

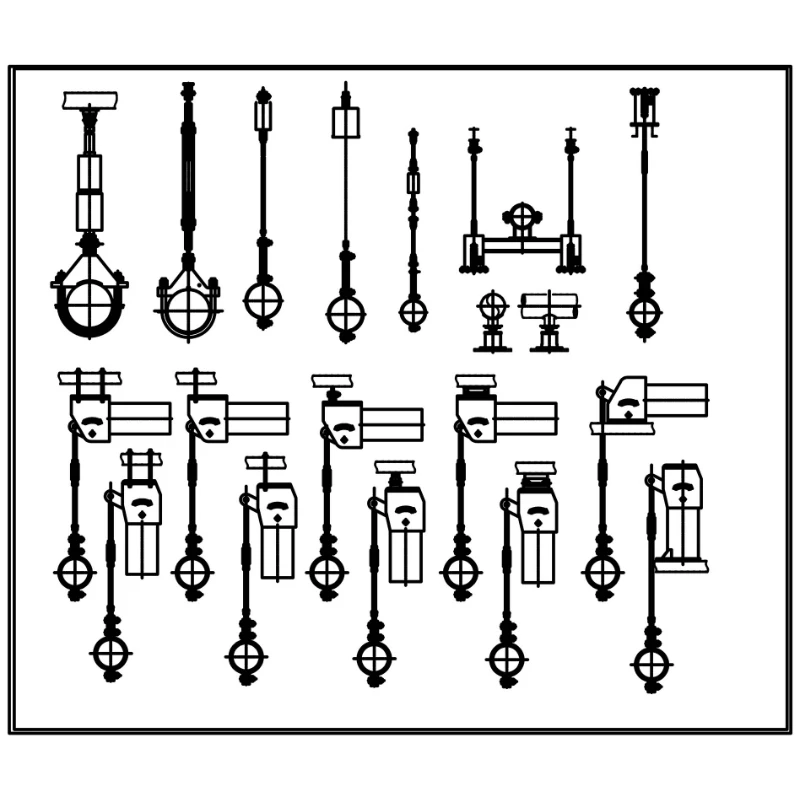

| Állandó rugós függesztő specifikációs táblázat | Példa |
| Modell / sorozat | PH, LH, CA, CS, TH |
| Terhelhetőség (üzemben) | 0,1 kN - 500 kN |
| Teljes utazás | 50 mm, 100 mm, 200 mm, 400 mm |
| Tényleges utazás | 600 mm-ig |
| Terhelési eltérés (tűrés) | ±5% (Normál) / ±3% (Magas Prec.) |
| Beépítési helyzet | Vízszintes / Függőleges |
| Ház befejezése | Tűzi horganyzott / epoxi |
| Üzemi hőm. | -20°C és +80°C között (környezeti) |
| Rugós tekercs anyaga | 60Si2Mn / 50CrVA |
| Terhelés beállítási tartomány | ±10% (helyszíni beállítás) |
|
Összehasonlítási dimenzió |
Állandó állandó tavaszi támogatás |
Felfüggesztési típus Állandó erejű rugós akasztó |
|
Telepítési mód |
Alulról gyökerező, felfelé támasztás |
Felül gyökerező, lefelé tartó felfüggesztés |
|
Helyigény |
Alsó támasztóplatform szükséges |
Felső acélszerkezetű gerendát igényel |
|
Teljes magasság |
Alacsony (300-600 mm) |
Magas (800-1500 mm, beleértve a felfüggesztő rudat) |
|
Oldalirányú stabilitás |
Jó, széles alap, oldalirányú elmozdulásgátló |
Átlagos, hosszú felfüggesztésű rúd hajlamos lengésre |
|
Rezgéscsillapító teljesítmény |
Kiváló, közvetlen tartás, rázkódás nélkül |
Átlagos, rezonanciára hajlamos felfüggesztő rúd |
|
Telepítési nehézség |
Egyszerű, közvetlenül elhelyezhető és vízszintes |
Összetett, nagy magasságban történő műveletet igényel a felfüggesztés rúd beállításához |
|
Karbantartási hozzáférhetőség |
Jó, talajon vagy platformon működtethető |
Gyenge, nagy magasságban történő működést igényel |
|
Terhelés átvitel |
Közvetlenül átkerül az alsó szerkezetbe |
A felfüggesztő rúdon és az acélszerkezeten keresztül történik |
|
Alkalmazható csőátmérő |
Minden csőátmérő, különösen alkalmas nagy átmérőjűekhez |
Kis és közepes átmérők, túl hosszú rúd nagy átmérőkhöz |
|
Alkalmazható eltolási irány |
Főleg felfelé irányuló elmozdulás |
Főleg lefelé irányuló elmozdulás |

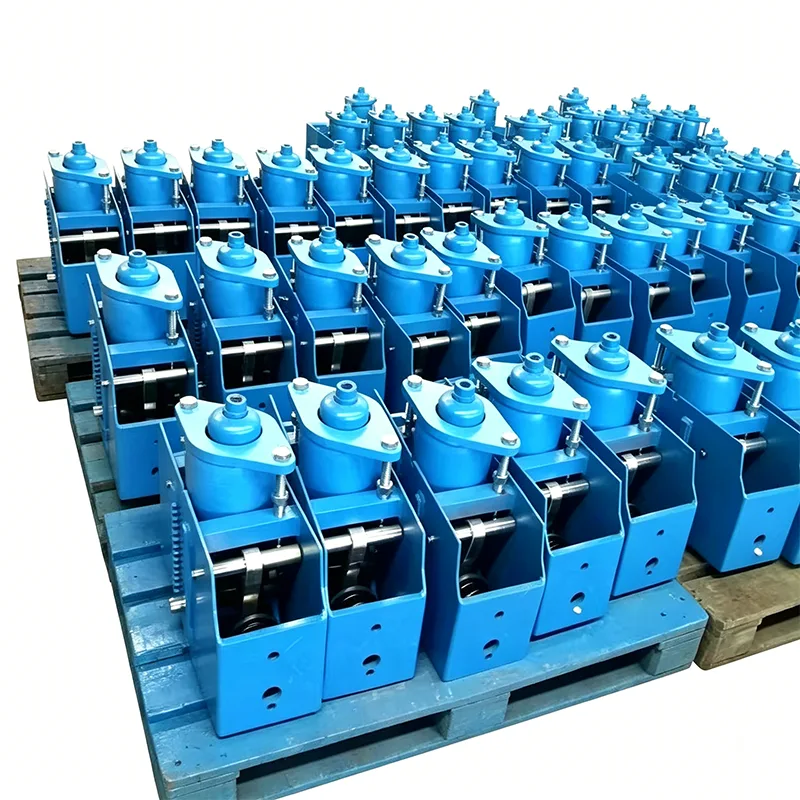

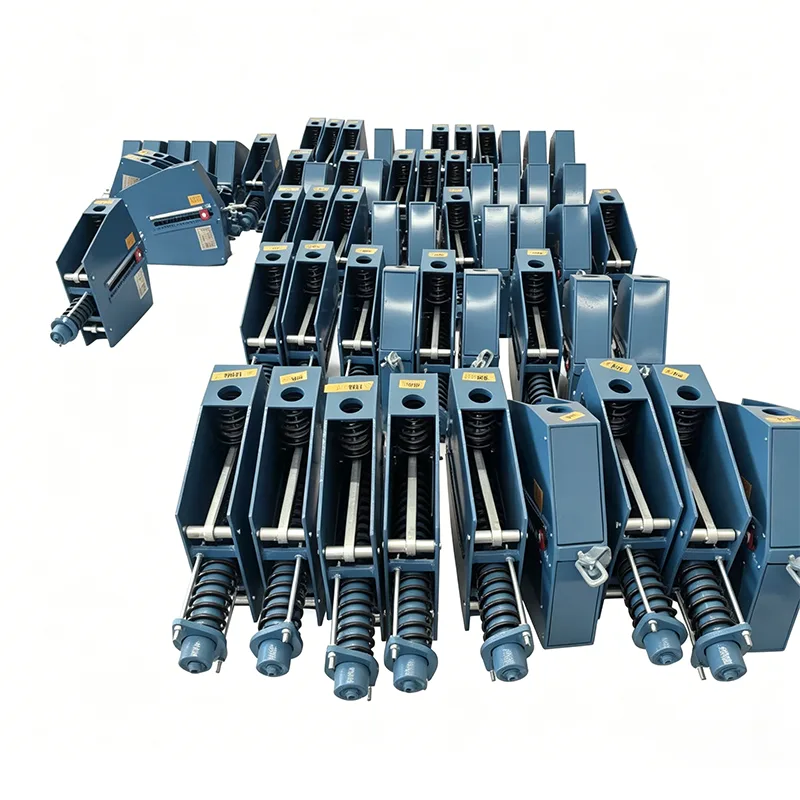

Az állandó rugós támogatás függőleges dobozszerkezetet alkalmaz, amely főként a következő részekből áll:
Alaplap: Széles alsó lemez a terhelés eloszlatásához és a stabilitás biztosításához
Rugódoboz: Beépített állandó erejű rugós mechanizmus, függőlegesen elhelyezve
Tartó felső lemez: Csővezeték csőtartóval összekötve, magassága finoman állítható
Elmozdulásjelző: Oldalt látható a könnyű megfigyelés érdekében
Reteszelőszerkezet: Szállítás és szerelés során rögzíti a rugót
Függőleges rugóelrendezés, teljes magassága 40%-kal alacsonyabb, mint az azonos specifikációjú felfüggesztési típusnál
Alkalmas korlátozott padlómagasságú helyekre, például csőárokba és berendezési helyiségekre
A speciális munkakörülményekhez testreszabható rövidebb specifikációk
Az alapfelület 3-szor nagyobb, mint a felfüggesztés típusa, alacsony a súlypont
Nem könnyű felborítani a csővezeték vízszintes tolóereje alatt
Vibrációs munkakörülmények között nincs probléma a felfüggesztési rúd kilengésével
Földi telepítés, nincs szükség nagy magasságban történő üzemeltetésre
Helyezze közvetlenül az alapra, rögzítse a szintezés után
Beállító csavar a tetején, a talajon állva működtethető
Karbantartáshoz és cseréhez nincs szükség a csővezetékek szétszerelésére, közvetlenül húzza ki a rugószerelvényt
Különösen alkalmas olyan munkakörülményekre, ahol a csővezetékek hőeltolódása felfelé halad
Alkalmazható lefelé történő elmozduláshoz is, csak fordítva szerelje fel
Az oldalirányú elmozdulás nem befolyásolja az állandó erőteljesítményt
|
Alkalmazási forgatókönyv |
A működési állapot jellemzői |
Miért válassza az álló típust? |
|
Alsó rétegű csővezetékek csőgalériákban |
A legalacsonyabb rétegű csővezetékek, felette nincsenek acélgerendák |
Csak a csőgaléria padlójától felfelé támasztható |
|
Szivattyú bemeneti és kimeneti csővezetékei |
Nagy vibráció, érzékeny a tolóerőre |
Stabil alsó támasz, csökkenti a rezgésátvitelt |
|
Csővezetékek a hőcserélők tetején |
A berendezés burkolata felett elhelyezve |
Nincsenek emelési pontok a berendezés tetején, közvetlen támaszték |
|
Csővezetékek csőárokban |
Beton csőárok, szűk hely |
Nincs elég hely a tetején, felfüggesztés lehetetlen |
|
Nagy átmérőjű gőzvezetékek |
DN800 felett, nagy súly |
Instabilitásra hajlamos, túl hosszú felfüggesztő rúd |
|
Projektcsővezetékek utólagos felújítása |
A meglévő acélszerkezetek nem fúrhatók |
Használja a meglévő betonalapot támogatásra |
|
Kompresszor csővezetékek |
Pulzáló áramlás okozta vibráció |
Merev alátámasztás + állandó erőkompenzáció, jó rezgéscsillapító hatás |
1. Ellenőrizze, hogy a termékmodell összhangban van-e a tervrajzokkal
2. Ellenőrizze, hogy a zárszerkezet sértetlen-e, és nincs-e meglazulás a szállítás során
3. Ellenőrizze az alap síkságát, korrekció szükséges, ha az alakváltozás meghaladja a 2 mm-t
1.Alapozás: A tartóalap felületének szinthibája ≤2mm/m
2. Elhelyezés és rögzítés: Helyezze az állandó rugós támasztékot a helyére, hegesztéssel vagy csavarral rögzítse az alapot az alaphoz
3. Csővezeték-csatlakozás: Csatlakoztassa a csővezeték-tartót a konzol felső lapjával, tartalék hidegállapotú elmozdulással
4. Terhelés beállítása: Állítsa be a felső csavart a tervezési követelményeknek megfelelően, igazítsa a jelzőlapot a hideg állapothoz
5. Kioldás: Szerelés után távolítsa el a szállítási rögzítőcsavarokat
6. Ellenőrzés és megerősítés: A megerősítési jelző szabadon mozoghat elakadás nélkül
|
Helyszíni probléma |
Ok elemzése |
Megoldás |
|
A jelző nem mozdul |
A zárócsavarokat nem távolították el |
Távolítsa el az összes rögzítőcsavart |
|
Nagy terhelési eltérés |
A csővezeték tényleges súlya nem felel meg a tervezésnek |
Finomítsa be a felső állítócsavart |
|
Alap rázás |
Egyenetlen alapozás |
Tegyen alátéteket az aljára a szintezéshez |
|
Felső lap dönthető |
A csővezeték excentricitása |
Állítsa be a csőtámaszt a központosításhoz |
Minden acélanyag normál acélgyárból, anyagtanúsítvánnyal
100%-os keménységvizsgálat rugóacélra, minősítetlen anyagok elutasítva
Specifikáció szerint szárított hegesztőanyagok, megfelelő fémszilárdsággal
CNC vágás és kivágás, méretpontosság ±1mm
A hegesztés CO2-gázzal védett hegesztést alkalmaz, a hegesztők tanúsítvánnyal rendelkeznek
A tavaszi hőkezelés vákuumkemencét alkalmaz, a keménység egyenletessége ± HRC2
Három teljes löketű próbaüzem a gép teljes összeszerelése után
Minden Állandó Állandó Rugós Támogatás szállítás előtt teljesíti a következőket:
Megjelenés és méretvizsgálat
Teljes löketterhelési teszt, 10 mérési pont rögzítése
Állandóság számítás, biztosítsa ≤±5%
A zárszerkezet működési tesztje
Elmozdulásjelző kalibrálása
Korróziógátló bevonat vastagságának kimutatása
▶ Kiválasztási támogatás: A telepítési hely ellenőrzése az álló típusú megoldás megvalósíthatóságának megerősítése érdekében
▶ Személyre szabott szolgáltatás: Egyedi speciális magasság és speciális alapméret a helyszíni helynek megfelelően
▶ Telepítési útmutató: Részletes telepítési kézikönyv, helyszíni útmutatás a nagyobb projektekhez
▶ Szállítási ciklus: 7-10 nap a hagyományos modelleknél, 15-20 nap az egyedi termékeknél
▶ Minőségi garancia: 2 év termékgarancia, élethosszig tartó műszaki támogatás
▶ Pótalkatrész-ellátás: Általános rugós modellek raktáron, 48 órán belül szállítjuk
A Standing Constant Spring Support megbízható megoldás az állandó erejű csővezeték alátámasztására szűkös helykörülmények között. Az elmúlt 14 év során megoldottuk azt a problémát, hogy a felfüggesztési megoldások nem valósíthatók meg projektek százaira világszerte, termékeink stabilan működnek és a vásárlók egyöntetűen elismerték.
