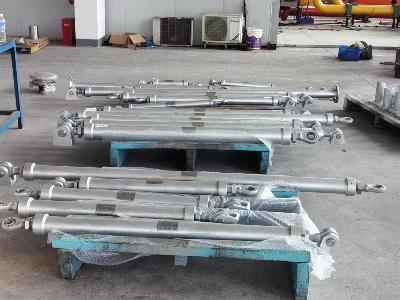

Sway Struts

A Yangzhou Tianshun lengéscsillapítókat tervez és gyárt energiatermelési, petrolkémiai, HVAC, hajógyártási és nukleáris alkalmazásokhoz. 2012 óta a kínai Jiangsuban található gyárunk – 35 000 m²-en több mint 100 képzett személyzettel – több mint 45 országban szállított csőrögzítő eszközöket projektekhez. Minden lengéscsillapító rugóstag ISO 9001:2015 tanúsítvánnyal rendelkező minőségbiztosítási rendszer szerint készül, és a szükséges vizsgálati és anyagdokumentációval együtt szállítjuk.

A lengőruda korlátozza a cső oldalirányú mozgását anélkül, hogy korlátozná a hőtágulást az axiális irányban. Normál üzemben lassú hőelmozdulást fogad el a csővezeték mentén. Amikor oldalirányú erő jelentkezik – szél, szeizmikus gyorsulás, vízkalapács, forgó berendezés vibrációja vagy hullámmozgás egy tengeri platformon – a támasz merev elemként működik, a csövet a helyén tartja, és továbbítja a terhelést az épület szerkezetére vagy az acél állványra. Ez megvédi a csőhegesztéseket, a karimákat és a csatlakoztatott berendezéseket a kifáradástól és ütésektől.

Mivel a rugóstag bármilyen szögben állítható, függőleges, vízszintes és ferde telepítéseknél is működik. Hosszának állíthatósága lehetővé teszi, hogy a helyszíni csapat a csőcsatlakozás és a szerkezeti rögzítési pont közötti réshez illessze, elnyelve azokat a tűréseket, amelyeket a rajzok nem mindig jelezhetnek előre.

Felépítés és legfontosabb jellemzők

Nagy szilárdságú acél test

A merevítőcső, a végszerelvények és a vasalat a meghatározott terhelésnek és hőmérsékletnek megfelelő szénacélból vagy gyengén ötvözött acélból készül. Minden tételhez szabványos anyagtanúsítványok tartoznak, amelyek megerősítik a mechanikai tulajdonságokat és a kémiai összetételt. Korrozív vagy tengeri környezethez rozsdamentes acélminőségek állnak rendelkezésre.

Állítható hosszúság a terepi pontosság érdekében

A teleszkópos vagy menetes állítómechanizmus lehetővé teszi a rugóstag pontos beépítési hosszra történő beállítását a helyszínen. A tipikus beállítási utak ±25 mm, ±50 mm és ±100 mm. Ez az állíthatóság azt jelenti, hogy a rugóstag vágás vagy hegesztés nélkül felszerelhető, és kompenzálja a csősaru és a szerkezet közötti kisebb eltéréseket.

Több végcsatlakozási lehetőség

A különböző csőrögzítési és szerkezeti interfész-elrendezésekhez igazodva a rugóstag gömbcsuklókkal, kapcsos végekkel vagy menetes rúdcsatlakozásokkal szállítható. A gömbcsuklók lehetővé teszik a szögelfordulást, és megakadályozzák, hogy hajlítónyomatékok kerüljenek a támasztócsőbe. A Clevis végek egyszerű csapos csatlakozást biztosítanak az egyszerű telepítéshez. Olyan végtípust biztosítunk, amely megfelel a projekt szabványos részletének.

Korrózióvédelem a hosszú élettartam érdekében

A standard felületkezelés a tűzihorganyzás, amely egyenletes fedést biztosít a csövön belül és kívül. A fokozott védelem érdekében magas felépítésű epoxi bevonatokat, fúziós kötésű epoxi (FBE) és háromrétegű polietilén (3PE) rendszereket kínálunk. A bevonat kiválasztását a helyszín légköri viszonyai és üzemi hőmérséklete alapján kell megválasztani.

A nemzetközi szabványoknak való megfelelés

A lengőrudak tervezése és gyártása az ASME B31.1 és B31.3 technológiai és tápvezetékekhez, az MSS SP-58 csőtartókhoz, valamint a GB/T szabványok szerint történt. Ha a projektspecifikáció alternatív kódokat ír elő, felülvizsgáljuk a műszaki kompatibilitást és a vonatkozó szabványnak megfelelő szállítást.

Műszaki előírások

A 480 kN feletti teherbírásokat és a nem szabványos haladásokat egyedi megrendelésként kezeljük. Mérnöki csapatunk a gyártás előtt ellenőrzi az adott terhelési esetre vonatkozó tervet és jóváhagyási rajzokat ad.

Opcionális tartozékok

A speciális telepítési és teljesítményigényeknek megfelelően a következő tartozékokat lehet mellékelni:

Dinamikus korlátok, amelyek sebességérzékeny reteszelő funkciót adnak az alkalmi impulzusterhelésekhez

Rugós rezgésszigetelők a rugóstaggal kombinálva a nagyfrekvenciás rezgés csillapítására kis furatú csövekben

Merev összekötő rudak olyan alkalmazásokhoz, ahol nincs szükség hosszállításra, és az egyszerű kötőrudat részesítik előnyben

Továbbfejlesztett korróziógátló bevonatok, mint például az FBE és a 3PE az eltemetett vagy a tenger alatti szolgáltatásokhoz

Ezeket a tartozékokat gyárilag integrálják, és a teljes szerelvényt egyetlen egységként tesztelik a szállítás előtt.

Minőségellenőrzés és dokumentáció

Minden lengéscsillapítót méretellenőrzésnek vetik alá, és adott esetben terhelési tesztet végeznek a megadott teherbírás megerősítése érdekében. Dinamikus vagy szeizmikus alkalmazásokhoz vizsgálati tanúsítványokat és anyagkövethetőséget biztosítunk a hőszámra. A hegesztési varratokat képzett személyzet szemrevételezéssel és szükség esetén penetrációs vizsgálattal vizsgálja meg.

ISO 9001 tanúsítvánnyal rendelkező eljárásaink a teljes folyamatot irányítják, az acél és bevonóanyagok ellenőrzésétől a végső összeszerelésig és csomagolásig. Megrendeléseink több mint 70%-a visszatérő ügyfeleinktől származik, akik projektről projektre bíznak csőrögzítőink teljesítményében.

Ahol lengéscsillapítók vannak felszerelve

Áramtermelés

A hő- és atomerőművek fő gőz- és tápvízvezetékei lengőrudakra támaszkodnak, hogy megakadályozzák az oldalirányú mozgást gőzkalapács és szeizmikus események során anélkül, hogy korlátoznák az axiális termikus növekedést.

Petrolkémiai és finomító üzemek

A technológiai egységek csőállványai lengéscsillapítókkal vannak felszerelve, hogy korlátozzák a szél, a robbanás és a kétfázisú áramlási vibráció okozta kilengést. Az állítható hosszúság praktikussá teszi a meglévő zsúfolt állványokba való utólagos beszerelést.

HVAC és sokemeletes épületek

A magas épületek hűtött víz felszállói, kondenzátor vízvezetékei és vízvezetékei lengéscsillapítókkal szabályozzák a hőciklus és az épület kilengése által kiváltott oldalirányú mozgást. A horganyzott felület jól használható beltéri és kültéri helyeken.

Hajóépítés és tengeri platformok

A hajók és tengeri platformok csővezetékei a hullámok és a gépek folyamatos mozgásával szembesülnek. A rozsdamentes acél testekkel és erősen korrózióálló bevonattal ellátott lengőrudak megtartják az egyenes vonalat, és megvédik a csőkötéseket a kifáradástól ezekben az agresszív környezetben.

Nukleáris létesítmények

A biztonsággal kapcsolatos csőrendszerek a projekt-specifikus nukleáris kód esetére tervezett lengőrudakat alkalmaznak, teljes anyag- és vizsgálati dokumentációval.

Gyakran ismételt kérdések

Miben különbözik a lengőrudas a merev rugóstagtól vagy a snubbertől?

A merev rugóstag minden mozgást rögzít, beleértve a hőtágulást is, ami túlterhelheti a csövet. A hidraulikus csillapító lassú hőmozgást tesz lehetővé, és csak gyors dinamikus mozgás esetén reteszelődik. A lengőrudak merev oldalirányú visszatartást biztosítanak egy síkban, miközben lehetővé teszik a tengelyirányú hőeltolódást, így alkalmas olyan alkalmazásokra, ahol a hőnövekedés iránya ismert és az oldalterhelés előre látható.

Milyen hőmérsékleti határérték vonatkozik a szabványos szénacél rugóstagokra?

A tűzihorganyzott kivitelű szabványos szénacél rudak körülbelül 350 °C-ig működnek. Magasabb, 550 °C-ig terjedő hőmérséklet esetén ötvözött acélt és magas hőmérsékletű bevonatokat használunk, vagy bevonat nélkül hagyjuk a testet. A végcsatlakozó alkatrészeket is a megemelt hőmérsékletnek megfelelően választják ki. Javasoljuk, hogy ossza meg a tényleges csőfelületi hőmérsékletét a lekérdezés során, hogy a megfelelő anyag kerüljön kiválasztásra.

A lengőrudat bármilyen irányban fel lehet szerelni?

Igen. A rugóstag függőlegesen, vízszintesen vagy ferdén is felszerelhető. A gömbcsukló végcsatlakozásai alkalmazkodnak a szögeltérésekhez, és az állítható hossz bármilyen irányban felveszi a helyszíni tűréseket. Az egyetlen követelmény, hogy a szerkezet mindkét végén elbírja az előírt terhelést.

A felsorolt ​​tartományokon túl elérhető a testreszabás?

Rendszeresen szállítunk 480 kN feletti terhelésű lengőrudakat, nem szabványos állítóutakat és speciális végszerelvényeket. Az egyedi megrendeléseket a jóváhagyási rajzokkal és a tervezési számításokkal kezeljük a gyártás megkezdése előtt.

Milyen dokumentumokat kell kísérni a küldeményhez?

Minden megrendelés anyagvizsgálati tanúsítványokat, méretjelentéseket, felületkezelési megfelelőséget és szükség esetén funkcionális vizsgálati jegyzőkönyveket tartalmaz. A nukleáris vagy biztonság szempontjából kritikus alkalmazásokhoz teljes nyomon követhetőségi és megfelelőségi dokumentációt biztosítunk a beszerzési megrendelésben meghatározottak szerint.

Mik a tipikus átfutási idők?

A szabványos lengéscsillapítók közös specifikációkkal négy-öt hét alatt legyárthatók. Nagyobb terhelések, ötvözött acélok és speciális bevonatok meghosszabbíthatják az ütemtervet. Árajánlattételkor megerősítjük a pontos szállítási dátumot, és végig átlátható gyártástervezést tartunk fenn.

Együttműködés Tianshunnal

Ha felveszi velünk a kapcsolatot a lengőrudakkal kapcsolatos követelményekkel kapcsolatban, egy termékmérnöki ismeretekkel rendelkező, dedikált ügyfélmenedzser 24 órán belül válaszol. Csapatunk felülvizsgálja a terhelési adatokat, az üzemi hőmérsékletet, a csőméretet és a végcsatlakozási preferenciákat, hogy olyan konfigurációt javasoljon, amely illeszkedik a tervezéshez és a helyszínhez. Az egyedi hosszúságok, speciális bevonatok és dokumentációs csomagok mindennapi kínálatunk részét képezik, nem kivételek.

Szállítás után továbbra is rendelkezésre állunk szerelési tanácsadással és telepítés utáni támogatással. Ügyfeleink hosszú távú bizalma, amely a 70% feletti ismétlődő üzleti tevékenységben is megmutatkozik, megerősíti, hogy lengőrudaink az elvárásoknak megfelelően teljesítenek az évek során eltöltött idő alatt.

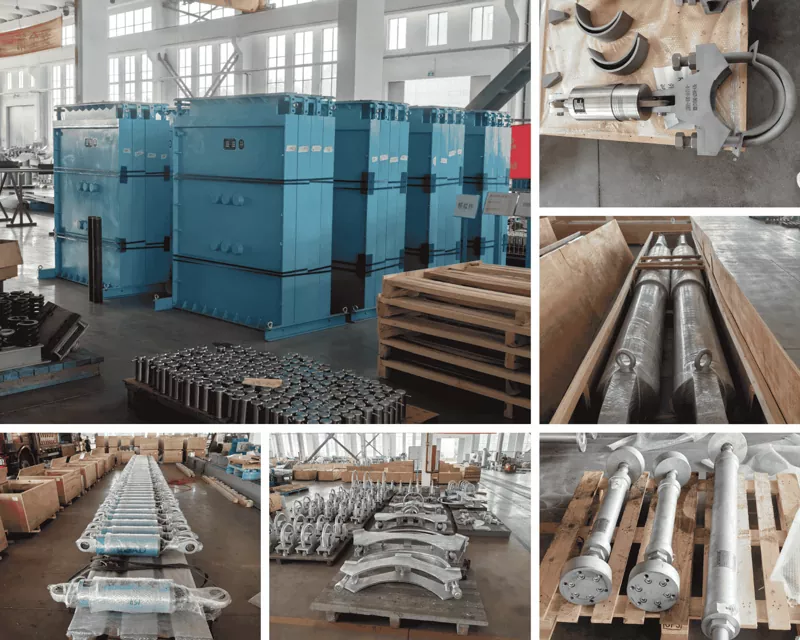

Yangzhou Tianshun Pipeline Technology Co., Ltd.

35 000 m²-es létesítmény, Jiangsu, Kína – több mint 45 országba exportál.

Lengőrudak, amelyek oldalirányban tartják a csövet, miközben hagyják, hogy axiálisan lélegezzen.
