Nagy kapacitású állandó rugós akasztó

A Yangzhou Tianshun 2012 óta tervez és gyárt állandó terhelésű rugótartókat. Nagy terhelésű akasztóink, amelyek akár 500 kN tervezési terhelést is lefednek, és ezen túl is testreszabhatók, egy 35 000 m²-es létesítményben készülnek, ahol több mint 100 képzett személyzet dolgozik. Minden egység előre be van állítva, tesztelve, és teljes dokumentációval együtt szállítjuk több mint 45 ország projektjéhez.

Az állandó rugós támasztó/akasztó típusvizsgálatából kapott terhelés-elmozdulás görbe. A vízszintes tengely az elmozdulást, míg a függőleges tengely a terhelést jelenti. A görbe megközelítőleg vízszintes marad a teljes munkaút során, ami azt mutatja, hogy a támasztóerő lényegében állandó marad, amikor a csővezeték a hőtágulás és -összehúzódás miatt elhajlik.

Ez a típusteszt igazolja az állandó rugós egységek terhelési állandóságát, teljes menetstabilitását és működési megbízhatóságát. Az összes gyártóegységet a szállítás előtt terhelési kalibrációnak vetik alá, és a terhelési eltérést ±6%-on belül szabályozzák az ANSI/MSS-SP-58-2018 és NB/T47038-2013 szerint.

Ezek a termékek nagy hőeltolódású ipari csőrendszerekhez alkalmazhatók, beleértve a fő gőzvezetékeket és más magas hőmérsékletű és nagynyomású csővezetékeket.

Műszaki áttekintés

Állandó rugós függesztő specifikációs táblázat	Példa
Modell / sorozat	PH, LH, CA, CS, TH
Terhelhetőség (üzemben)	0,1 kN - 500 kN
Teljes utazás	50 mm, 100 mm, 200 mm, 400 mm
Tényleges utazás	600 mm-ig
Terhelési eltérés (tűrés)	±5% (Normál) / ±3% (Magas Prec.)

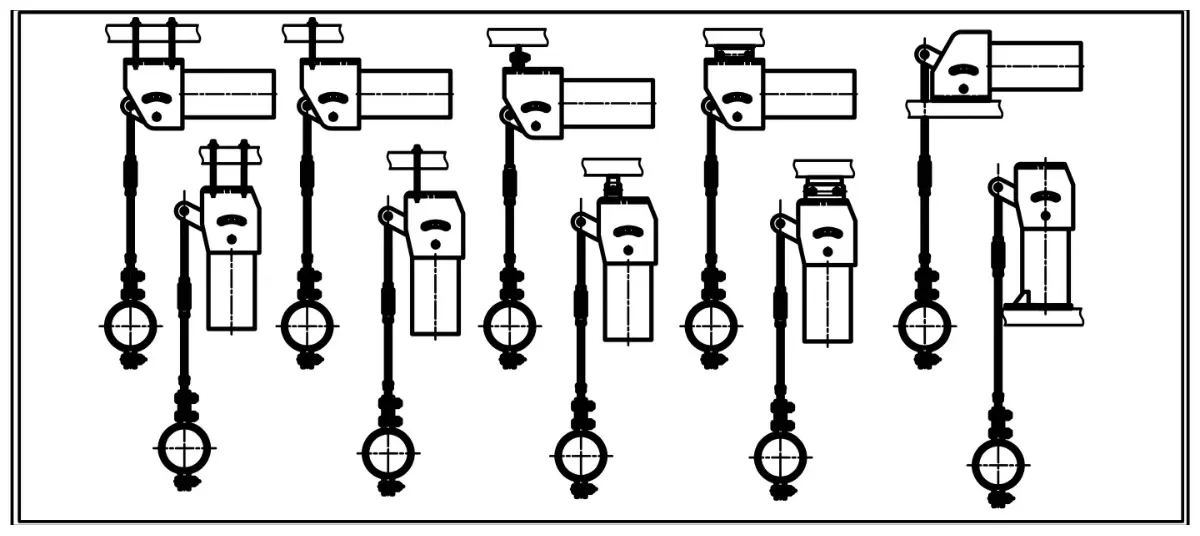

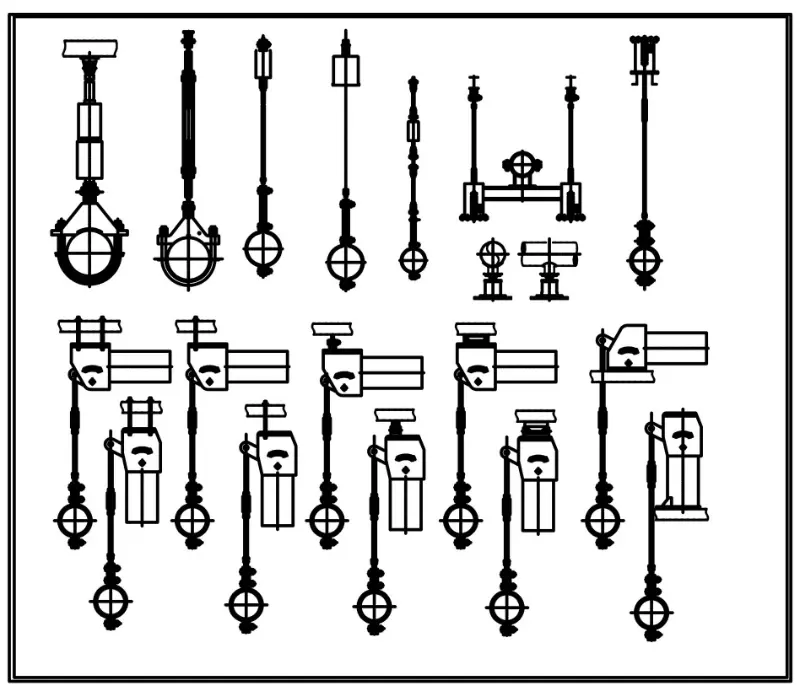

Telepítési pozíció	Vízszintes  / Függőleges
Ház befejezése	Tűzihorganyzott  / epoxi
Üzemi hőm.	-20°C és +80°C között (környezeti)
Rugós tekercs anyaga	60Si2Mn / 50CrVA
Terhelés beállítási tartománya	±10% (helyszíni beállítás)

Átalakítunk nemzeti szabványok között, feltéve, hogy a paraméterek műszakilag kompatibilisek. Nem alkalmazunk korrekciós tényezőket, ha a tervezési terhelések és mozgások a választott szabvány határain belül esnek.

Miért számít az állandó terhelés a nagy terhelésű csőtámasznál?

Ha egy nagy terhelésű, állandó rugós függesztő a hőtágulás miatt nagy függőleges elmozdulást tapasztal, a változtatható rugótámasz megváltoztatja az ellenálló erejét, ahogy a rugó összenyomódik vagy kinyúlik. Ez a terhelésváltozás átviheti a nem kívánt feszültséget a csőfalra, a csatlakoztatott berendezésekre és a szomszédos támasztékokra. Az állandó rugós akasztó kiküszöböli ezt a problémát azáltal, hogy gyakorlatilag változatlan támasztóerőt ad a hideg helyzetből a meleg helyzetbe, és mindenhol a kettő között.

A mechanizmus egy nyomórugót használ, amely a hajtókaron és a hajtórúd-szerelvényen keresztül hat. A geometria úgy van elrendezve, hogy a főcsap körüli rugónyomaték a löket minden pontján megegyezzen a terhelési nyomatékkal. Az eredmény egy támasztóerő, amely egy szűk eltérési sávon belül marad, függetlenül attól, hogy a cső milyen messzire mozog függőlegesen.

Tervezési jellemzők, amelyek lehetővé teszik a nagy terhelésű megbízhatóságot

Robusztus teherbírás kis eltéréssel

A szabványos modellek 0,1 kN és 500 kN közötti üzemi terhelést fednek le. Az 500 kN feletti terhelésekhez egyedi támogatást tervezünk az ügyfél rajzaihoz és specifikációihoz. A terhelési eltérést a névleges érték ±5%-án belül tartják standardként, a nagy pontosságú opció pedig ±3%-ot ér el. Ezt a szűk tűréshatárt a kiszállítás előtt a kalibráló padon ellenőrizzük.

Stabil szerkezet nehéz függőleges utazáshoz

A ház védőburkolatként működik, távol tartja az építési törmeléket és a helyszíni szennyeződést a rugótól és a kapcsolóelemtől. Rendelkezésre állnak szabványos 50 mm, 100 mm, 200 mm és 400 mm-es utak, és akár 600 mm-es tényleges út is szállítható, ha a csőelrendezés megköveteli. A felső és alsó mozgáskorlátozó ütközők be vannak építve, hogy megakadályozzák a túlfutást mindkét irányban, és a látható haladási skála lehetővé teszi a telepítőcsapatok számára, hogy bármikor ellenőrizzék a helyzetet.

Rugós anyagok a hosszú kifáradási élettartam érdekében

A rugótekercsek 60Si2Mn vagy 50CrVA acélból vannak feltekercselve, mindkettőt nagy kifáradási szilárdságuk és az éveken át tartó hőciklus során tapasztalt egyenletes teljesítményük miatt választották ki. A jó anyag és az ellenőrzött tekercselési folyamatok kombinációja támogatja az erőművekben és a technológiai üzemekben elvárt stabil terhelési teljesítményt és hosszú szervizintervallumokat.

A terepen állítható találgatás nélkül

A terhelést beállító csavar lehetővé teszi a támasztóerő pontos beállítását a helyszínen. A csavar megjelölt irányba történő elforgatása 2%-os lépésekben növeli vagy csökkenti a terhelést, modelltől függően ±10% és ±20% közötti teljes beállítási tartományban. A csavar melletti tárcsa közvetlenül leolvassa a beállítást, így a szerelő az egység eltávolítása vagy külső erőmérő cellák használata nélkül beállíthatja a kívánt beállítást.

Előre beállított csapok, amelyek leegyszerűsítik a telepítést és a hidrotesztelést

Minden állandó rugós akasztó a gyárat piros előre beállított csapokkal hagyja el az ügyfél által megadott hideg beépítési helyzetbe állítva. A csapok rögzítik a mechanizmust, így a csőrendszer hidrosztatikailag tesztelhető vagy vegyileg tisztítható a rugószerelvény további elhajlása nélkül. Szabványos csapjainkat úgy tervezték, hogy a tesztelés során a névleges üzemi terhelés akár kétszeresét is elbírják. Ha nagyobb vizsgálati terhelés várható, megerősítjük a csapszerelvényt, miután a rendelési szakaszban értesítjük. A csapokat a rendszer üzembe helyezése előtt el kell távolítani.

Minőségellenőrzés és nyomon követhetőség

Átfogó házon belüli tesztelés történik minden terméken a kiszállítás előtt

Szállítás előtt minden termék teljes házon belüli tesztelési folyamaton megy keresztül. Ez a folyamat magában foglalja a méret- és szemrevételezést, a PMI-t (pozitív anyagazonosítás), a keménységvizsgálatot, az MT/PT roncsolásmentes vizsgálatot, ahol alkalmazható, a rugóterhelési vizsgálatot terhelés-elmozdulás görbékkel és a bevonat vastagságának mérését. A gyári vizsgálati jelentéseket (FTR) és az anyagvizsgálati jelentéseket (MTR) szállítjuk.

A harmadik fél akkreditációjának tisztázása

A házon belüli tesztelés nem azonos az ILAC által akkreditált, harmadik fél által végzett teszteléssel. Ha harmadik fél által végzett vizsgálatra vagy laboratóriumi vizsgálatra van szükség, ez külön választható szolgáltatásként is biztosítható.

Opcionális külső ellenőrzési szolgáltatások (külön idézve)

1. Anyagvizsgálat

Ez a szolgáltatás magában foglalja a kémiai összetétel elemzését, a szakítóvizsgálatot, a Charpy-féle alacsony hőmérsékletű ütésvizsgálatot és a keménységvizsgálatot.

2. NDT hegesztés

Az elérhető módszerek közé tartozik a mágneses részecskék tesztelése (MT), a folyadék behatoló vizsgálat (PT), az ultrahangos vizsgálat (UT) és a radiográfiás vizsgálat (RT).

3. Rugóterhelési teljesítményteszt

A terhelés-elmozdulás görbéit tartalmazza.

4. Tűzi horganyzás / epoxi bevonat korrózióvédelmi ellenőrzése

5. Tanúi tesztelés, gyári felügyelet és szállítás előtti ellenőrzés (PSI)

Megkülönböztető előnyeink

Összehasonlítva a LISEGA nemzetközi csőtartó rendszerrel

Termékeink terhelési pontossága, tesztelési szabványai és dokumentációs rendszereink a LISEGA nemzetközi csőtartó rendszerhez viszonyítva vannak.

Több, mint egy szabványos hazai beszállító

Ellentétben a szabványos hazai gyártókkal, amelyek csak magát a terméket szállítják, mi minden rugóegységhez mellékelünk egy terhelés-elmozdulás görbét. Segítünk továbbá harmadik fél SGS-teszteléseinek és szemtanúi ellenőrzéseinek megszervezésében, valamint támogatjuk a PE/CPE mérnökök dokumentum-ellenőrzését a tengerentúli projekteknél.

Ahol nagy kapacitású állandó rugós függesztőket alkalmaznak

Ezeket a támasztékokat minden olyan helyre telepítik, ahol a csőrendszer nagy függőleges elmozdulást észlel, és nem tolerálja a változó támasztóerőket. A tipikus létesítmények közé tartoznak a fő gőzvezetékek a hő- és atomerőművekben, a meleg utánmelegítő csövek, a kazán tápvíz felszálló vezetékei, valamint a finomítók és vegyi üzemek magas hőmérsékletű technológiai csövei. A függesztő minden esetben csaknem állandó terhelést tart fenn a hidegtől a melegig, megakadályozva a nem kívánt feszültségátvitelt a turbina csatlakozásaira, a tartály fúvókáira és más érzékeny berendezésekre.

Gyakran ismételt kérdések

Miben különbözik az állandó rugós akasztó a változtatható rugós tartótól?

A változtatható rugótámasz megváltoztatja a terhelést a rugó elhajlásakor, ami azt jelenti, hogy a cső eltérő erőt érez hideg és meleg állapotban. Az állandó rugós akasztó úgy van kialakítva, hogy a támasztóerő szinte azonos maradjon a teljes löket során. Ez megakadályozza, hogy a terhelésváltozás feszültséget adjon át a csőrendszerbe, ami különösen fontos a nagy függőleges mozgású kritikus vonalakon.

A Tianshun gyárthat 500 kN feletti névleges akasztókat?

Igen. A nagy kapacitású támogatásokat egyedi tervezésű megrendelésként kezeljük. Elküldheti nekünk a tervrajzokat, vagy megadhatja a terhelést, az elmozdulást, a végcsatlakozásokat és a vonatkozó kódot. Mérnöki csapatunk ennek megfelelően megtervezi az akasztót, és jóváhagyási rajzokat készít a gyártás előtt.

Mi a célja a piros előre beállított tűknek, és mikor kell eltávolítani őket?

Az előre beállított csapok rögzítik az akasztót a hideg beépítési helyzetben. A mechanizmust mereven tartják, így a csőrendszer feltölthető, hidrotesztelhető vagy vegyileg tisztítható anélkül, hogy a rugó elmozdulna. A csapokat csak az összes tesztelés befejezése után szabad eltávolítani, mielőtt a rendszert normál működésre helyezik üzembe. Ha működés közben a helyükön hagyja őket, az megakadályozza az akasztó működését.

Milyen nemzetközi szabványok szerint dolgozhat?

Rendszeresen szállítunk állandó rugós akasztókat a GB/T 17116.1, NB/T 47039, MSS SP-58, ASME B31.1/B31.3, EN 13480-3, VGB-R 510 L és JIS B 8501 szabványokhoz. Ha projektje eltérő szabványt igényel, kérjük, küldje el nekünk a megerősítést.

Alkalmazható-e a ház felülete korrozív vagy offshore környezethez?

Alapkivitelünk tűzi horganyzott és epoxifestett. Erősen korrozív atmoszférák esetén speciális bevonatrendszereket alkalmazhatunk, vagy a házat rozsdamentes acélból készítjük. Kérjük, érdeklődésével adja meg a környezeti feltételeket, hogy megfelelő védelmi rendszert javasolhassunk.

Mik az Ön fizetési feltételei és tipikus szállítási ideje?

Banki átutalással történő fizetést elfogadunk. A szállítási idő a rendelési mennyiségtől és az egyedi beállítások összetettségétől függ, de a szabványos állandó rugós akasztók jellemzően a megrendelés visszaigazolásától számított négy-hat héten belül legyárthatók és előre beállíthatók. A gyorsított szállítás a szerződés megbeszélése során megbeszélhető, egyeztethető.

Együttműködés Tianshunnal

Ha egy nagy terhelésű, állandó rugós függesztőről érdeklődik, egy dedikált ügyfélmenedzsert bíznak meg, aki érti a csőtámaszok tervezését, nem csak a kereskedelmi feltételeket. Mérnöki csapatunk felülvizsgálja a terhelési, utazási és csővezetéki szabvány követelményeit, és 24 órán belül műszaki javaslattal válaszol. Az egyedi konfigurációkat – nem szabványos utazások, kiterjesztett hőmérsékleti tartományok, speciális anyagok vagy projektspecifikus dokumentáció – a szokásos szállítási körünk részeként kezeljük.

Szállítás után beszerelési útmutatót, előre beállított csap eltávolítási utasításokat és karbantartási tanácsokat adunk. Üzletünk több mint 70%-a olyan ügyfelek ismételt megrendeléseiből származik, akik a támogatásunktól függenek, hogy ciklusról ciklusra kiszámíthatóan teljesítsenek.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

35 000 m²-es létesítmény, Jiangsu, Kína – több mint 45 országba exportál.

Állandó rugós függesztők, amelyek stabilan tartják a terhelést, így a cső nem lát meglepetést.
