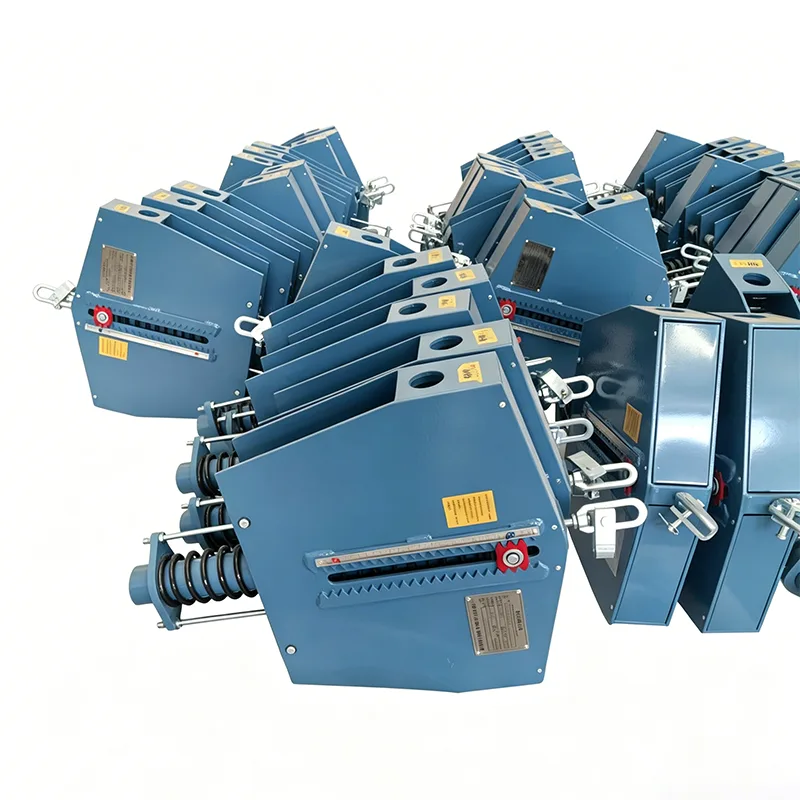

Energia csővezeték állandó rugós támogatás

A földgáz-, LNG-, hidrogénenergia- és hagyományos energiaszállító csővezeték-hálózatokban a csővezeték-rendszerek gyakran bonyolult földrajzi környezetet ölelnek fel, és ellenállnak a súlyos hőtágulásnak és -összehúzódásnak. A Yangzhou Tianshun Pipeline Technology Co., Ltd. a csővezeték-támogatási technológiában 14 éves műszaki felhalmozást támogatva kifejezetten az energiaátviteli forgatókönyvekhez fejlesztette ki az Energy Pipeline Constant Spring Support rendszert. Ez a termék precíziós nyomaték-egyensúlyi mechanizmust alkalmaz annak biztosítására, hogy a támasztóterhelés állandó maradjon, amikor a csővezeték nagy fesztávú függőleges elmozduláson megy keresztül. Ez a funkció hatékonyan elkerüli az érzékeny berendezésekre, például szelepekre és kompresszorokra történő terhelésátvitel által okozott további feszültséget, és kulcsfontosságú eleme a nagy távolságú energiavezeték-hálózatok biztonságos és stabil működésének.

Az állandó rugós támasztó/akasztó típusvizsgálatából kapott terhelés-elmozdulás görbe. A vízszintes tengely az elmozdulást, míg a függőleges tengely a terhelést jelenti. A görbe megközelítőleg vízszintes marad a teljes munkaút során, ami azt mutatja, hogy a támasztóerő lényegében állandó marad, amikor a csővezeték a hőtágulás és -összehúzódás miatt elhajlik.

Ez a típusteszt igazolja az állandó rugós egységek terhelési állandóságát, teljes menetstabilitását és működési megbízhatóságát. Az összes gyártóegységet a szállítás előtt terhelési kalibrációnak vetik alá, és a terhelési eltérést ±6%-on belül szabályozzák az ANSI/MSS-SP-58-2018 és NB/T47038-2013 szerint.

Ezek a termékek nagy hőeltolódású ipari csőrendszerekhez alkalmazhatók, beleértve a fő gőzvezetékeket és más magas hőmérsékletű és nagynyomású csővezetékeket.

A termék műszaki adatai

Állandó rugós függesztő specifikációs táblázat	Példa
Modell / sorozat	PH, LH, CA, CS, TH
Terhelhetőség (üzemben)	0,1 kN - 500 kN
Teljes utazás	50 mm, 100 mm, 200 mm, 400 mm
Tényleges utazás	600 mm-ig
Terhelési eltérés (tűrés)	±5% (Normál) / ±3% (Magas Prec.)
Telepítési pozíció	Vízszintes / Függőleges
Ház befejezése	Tűzi horganyzott / epoxi
Üzemi hőm.	-20°C és +80°C között (környezeti)
Rugós tekercs anyaga	60Si2Mn / 50CrVA
Terhelés beállítási tartománya	±10% (helyszíni beállítás)

Mérnöki alkalmazkodóképesség és üzemeltetési és karbantartási előnyök

Az energiavezetékek tényleges építése és üzemeltetése során az Energy Pipeline Constant Spring Support tervezése teljes mértékben kezeli a helyszíni építés és a későbbi karbantartás fájdalmas pontjait:

Hideg állapotú reteszelés és gyors szerelés: Szállítás előtt a rugót a hideg állapotú beépítési pozícióban előnyomják és reteszelik a csővezetékrendszer feszültségszámítási jelentésének megfelelően. A tervezett feszültségi állapot eléréséhez a helyszínen csak egyszerű menet-finomhangolás és gyökeres rögzítés szükséges, ami jelentősen lerövidíti a csőgalériák építési idejét.

Vizualizált működésfigyelés: A külső, nagy pontosságú elmozdulásjelző lapokkal és terhelési skálákkal felszerelt kezelő és karbantartó személyzet a napi ellenőrzés során a héj szétszerelése nélkül intuitív módon meg tudja ítélni, hogy a csővezeték a tervezett munkahelyzetben van-e, ami megkönnyíti a csővezeték megrepedésének vagy abnormális deformációjának időben történő észlelését.

Rugalmas gyökerezési módok: Különféle gyökércsatlakozási megoldások állnak rendelkezésre (pl. hegesztett egylapos lemezek, karikák, acélszerkezeti csatlakozók stb.), amelyek stabil gyökerezést biztosítanak, akár mennyezeti csőgalériákban, folyókat átkelő csőhidaknál vagy berendezéstesteknél.

Szigorú gyártási és minőségellenőrzési rendszer

Az energiainfrastruktúra biztonsági védelmi vonalaként az Energy Pipeline Constant Spring Support teljes gyártási folyamata szigorú minőség-ellenőrzési szabványokat követ:

Átfogó házon belüli tesztelés történik minden terméken a kiszállítás előtt

Szállítás előtt minden termék teljes házon belüli tesztelési folyamaton megy keresztül. Ez a folyamat magában foglalja a méret- és szemrevételezést, a PMI-t (pozitív anyagazonosítás), a keménységvizsgálatot, az MT/PT roncsolásmentes vizsgálatot, ahol alkalmazható, a rugóterhelési vizsgálatot terhelés-elmozdulás görbékkel és a bevonat vastagságának mérését. A gyári vizsgálati jelentéseket (FTR) és az anyagvizsgálati jelentéseket (MTR) szállítjuk.

A harmadik fél akkreditációjának tisztázása

A házon belüli tesztelés nem azonos az ILAC által akkreditált, harmadik fél által végzett teszteléssel. Ha harmadik fél által végzett vizsgálatra vagy laboratóriumi vizsgálatra van szükség, akkor ez külön választható szolgáltatásként is biztosítható.

Opcionális külső ellenőrzési szolgáltatások (külön idézve)

1. Anyagvizsgálat

Ez a szolgáltatás magában foglalja a kémiai összetétel elemzését, a szakítóvizsgálatot, a Charpy-féle alacsony hőmérsékletű ütésvizsgálatot és a keménységvizsgálatot.

2. NDT hegesztés

Az elérhető módszerek közé tartozik a mágneses részecskék tesztelése (MT), a folyadék behatoló vizsgálata (PT), az ultrahangos vizsgálat (UT) és a radiográfiás vizsgálat (RT).

3. Rugóterhelési teljesítményteszt

A terhelés-elmozdulás görbéit tartalmazza.

4. Tűzi horganyzás / epoxi bevonat korrózióvédelmi ellenőrzése

5. Tanúi tesztelés, gyári felügyelet és szállítás előtti ellenőrzés (PSI)

Megkülönböztető előnyeink

Összehasonlítva a LISEGA nemzetközi csőtartó rendszerrel

Termékeink terhelési pontossága, tesztelési szabványai és dokumentációs rendszereink a LISEGA nemzetközi csőtartó rendszerhez viszonyítva vannak.

Több, mint egy szabványos hazai beszállító

Ellentétben a hagyományos hazai gyártókkal, amelyek csak magát a terméket szállítják, minden rugóegységhez terhelés-elmozdulás görbét szállítunk. Segítünk továbbá harmadik fél SGS-teszteléseinek és szemtanúi ellenőrzéseinek megszervezésében, valamint támogatjuk a PE/CPE mérnökök dokumentum-ellenőrzését a tengerentúli projekteknél.

Miért válassza a Tianshun Energy Pipeline állandó tavaszi támogatását?

Mélyreható energetikai projekttapasztalat: A termékek a világ több mint 40 országában stabilan működnek LNG terminálokban, földgáz távolsági szállítóvezetékekben és finomítási projektekben, ellenállva a szélsőséges éghajlati és összetett munkakörülmények próbáinak.

Teljes folyamat mérnöki támogatás: Teljes folyamat műszaki szolgáltatásokat nyújtunk a csővezeték feszültségelemzésétől (CAESAR II szimuláció), a típusválasztás számításától a helyszíni telepítési útmutatóig, biztosítva, hogy minden támogatás pontosan illeszkedjen a munkakörülményekhez.

Megbízható szállítási lánc: A Jiangsu-i bázisunkon található automatizált gyártósorokra és komplett vizsgálóberendezésekre támaszkodva biztosítjuk az anyagok időben történő és kiváló minőségű szállítását a nagyszabású energetikai projektekhez.

Teljes életciklus-támogatás: Exkluzív projektfájlokat hozunk létre, és állapotfelmérést, terhelés-visszaállítást és cserét biztosítunk a leállási karbantartás során, csökkentve ezzel a csővezeték-hálózatok üzemeltetési és karbantartási kockázatait.
